Nauka lutowania SMD, czyli marzenia się spełniają...

... tylko trzeba chcieć! :)

HF7ST
24.02.2020 23:45:27
poziom 4



Grupa: Użytkownik

QTH: Staszów KO00ON

Posty: 286 #5431228
Od: 2017-11-30
Witam.
Kiedy wszystko tanieje w elektronice dookoła, odsłaniają się nam możliwość
spełnienia marzeń, rozwinięcie umiejętności oraz ujęcie lat z licznika.
Jest to też sposób na przyciągnięcie młodzieży do tego hobby, do klubów
i w ogóle znalezienie innego zajęcia niż tablety i smartfony.
Pierwsze kroki już za mną i powiem szczerze, że nie taki diabeł straszny jak go malują.
Pasta lutownicza i siła przyciągania robi połowę roboty. Układy scalone
lutowałem pojedynczo a już od połowy rezystorów za pomocą przeciągnięcia
lutownicą po nóżkach. Na pierwszy rzut oka pomyślałem sobie takie 1 mm maleństwa?
Pod lupą wyglądało to dość obszernie i obiecująco.

Paczka przybyła po niespełna dwóch tygodniach z magazynu w Austrii.
Całkowity koszt tego malutkiego układu to: 6,82 zł + wysyłka: 1,18 zł.

Powodzenia życzę zainteresowanym oraz miłej zabawy na początek.
Pozdrawiam,
Adam

Foto:

https://ibb.co/QN3mgtr
https://ibb.co/YjRS7KR

Film:
https://youtu.be/XTHgOwVMYaE

PS Przy okazji ciekawy pomysł jako odstraszacz na złodziei.
_________________
Komu zależy, ten szuka sposobu. Komu nie zależy, ten szuka powodu.
Przychodzimy na ten świat bez niczego. Umieramy nie zabierając nic. A w międzyczasie kłócimy się o wszystko. I po co?


Electra29.03.2020 23:11:55
poziom 5

oczka

sp5it
24.02.2020 23:59:52
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: KO02OI

Posty: 4907 #5431233
Od: 2009-12-28


Ilość edycji wpisu: 2
Tu fajnie typ lutuje: https://youtu.be/Kp8O8mr2RkA?t=65
Ostatnio nie mając lutownicy pod ręką wymieniałem scalak SMD w pilocie od Renault na kuchence elektrycznej. Rach-ciach i wymieniony wesoły
_________________
You can't have too many antennas...
I love the Catholic Church, it's easier to identify the paedophiles when they have a uniform.,
Obrazek

HF7ST
25.02.2020 00:15:24
poziom 4



Grupa: Użytkownik

QTH: Staszów KO00ON

Posty: 286 #5431239
Od: 2017-11-30
To jest wyczynowiec. Mam w planach zrobić sobie taką wylutowarkę
do dużych układów i powrotnie je lutować po kilka razy.
Cały czas chodzi mi to po głowie, odkąd kiedyś oglądałem
jak się leci lutownicą po nóżkach. A to takie było skomplikowane
a jest banalne jak zrobienie kanapki.
_________________
Komu zależy, ten szuka sposobu. Komu nie zależy, ten szuka powodu.
Przychodzimy na ten świat bez niczego. Umieramy nie zabierając nic. A w międzyczasie kłócimy się o wszystko. I po co?


SQ5RB
25.02.2020 00:33:01
poziom 5

Grupa: Użytkownik

Posty: 409 #5431242
Od: 2010-9-19
Opalarka, pęseta, flux z cyną i jedziemy.
_________________
Robert SQ5RB

HF7ST
25.02.2020 00:43:54
poziom 4



Grupa: Użytkownik

QTH: Staszów KO00ON

Posty: 286 #5431244
Od: 2017-11-30
Muszę poszukać na YT, a swoją drogą moglibyście zrobić krótkie filmy
w takim właśnie cyklu. Tej cyny trochę przetopiliście, więc dobrze by było
podzielić się wiedzą i praktyką z innymi raczkującymi.
Ktoś mówi: jest, poszukaj. Tylko tyle, że obcy nie jest tak przekonywujący jak swój,
a przy okazji można podpytać o to i owo na bieżąco.
Samo nic się zrobi, a cieszył będzie się każdy na czele z Wami.
Zachęcam.
aniołek
_________________
Komu zależy, ten szuka sposobu. Komu nie zależy, ten szuka powodu.
Przychodzimy na ten świat bez niczego. Umieramy nie zabierając nic. A w międzyczasie kłócimy się o wszystko. I po co?


SP4BF
25.02.2020 02:30:12
poziom najwyższy i najjaśniejszy :-)

Grupa: Użytkownik

QTH: OLSZTYN KO03FS

Posty: 2867 #5431251
Od: 2007-11-26


Ilość edycji wpisu: 1
Możesz zamieścić tu jakiś link gdzie można kupić taki zestaw do nauki. Ja już jestem po 3 szkoleniach z lutowania ale mój synek jeszcze smd nie lutował . Może odciągnie go to na parę minut od wyświetlacza.

sp5etb
25.02.2020 08:03:58
poziom 4

Grupa: Użytkownik

QTH: Warszawa

Posty: 307 #5431282
Od: 2012-1-21
    HF7ST pisze:

    Witam.
    Kiedy wszystko tanieje w elektronice dookoła, odsłaniają się nam możliwość
    spełnienia marzeń, rozwinięcie umiejętności oraz ujęcie lat z licznika.

Ja uczyłem się lutowania SMD tutaj:
http://mirekk36.blogspot.com/2012/11/lutowanie-smd-mini-poradnik.html
Dodatkowo mam kupioną za kilka zł kamerkę z podświetleniem, która zamontowana na podstawce służy mi czasem za "mikroskop". Ostrzegam przed zatosowaniem metody z przyklejeniem elementów na pastę i wsadzeniem do piekarnika jeśli nie bierzecie pod uwagę rozwodu.
_________________
Andrzej
KOTY. KOTY SĄ MIŁE.

SQ5KVS
25.02.2020 08:54:38
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Warszawa/Gocław

Posty: 1779 #5431298
Od: 2011-9-28
A ktoś wie jakiej pasty ten "typ" używa?
_________________
Karol SQ5KVS (PARMO.PFN)

"Ludzka głupota wykończy nas szybciej niż sztuczna inteligencja"
Tak, zwierzę z avatara istnieje naprawdę

sq6ade
25.02.2020 09:29:22
moc !!!
wydawało się ze wiecej już sie nie da ale jednak !



Grupa: Użytkownik

QTH: Słoneczna 5

Posty: 13511 #5431307
Od: 2008-3-21
Taki jest spoko :




_________________
Obrazek

HF7ST
25.02.2020 09:31:48
poziom 4



Grupa: Użytkownik

QTH: Staszów KO00ON

Posty: 286 #5431308
Od: 2017-11-30


Ilość edycji wpisu: 2
Omawiany zestaw:
https://pl.aliexpress.com/item/4000065528924.html?spm=a2g0s.9042311.0.0.668d5c0fE45Kkp

https://pl.aliexpress.com/item/33028890939.html?spm=a2g0s.9042311.0.0.595a5c0frrWWtW

https://pl.aliexpress.com/item/32858077299.html?spm=a2g0s.9042311.0.0.aeaf5c0fUc6Qgk

Pasta lutownicza z kalofonią, która była w mini zestawie Allegro:
https://ibb.co/cD5nN6n

https://ibb.co/zGB3Nj9

Aukcja Allegro - prosty sprzęt dla początkujących:
https://allegro.pl/oferta/stacja-lutownicza-wep-936-xxx-zestaw-8484229136?snapshot=MjAxOS0xMS0wNVQyMTowODozMy41MzBaO2J1eWVyO2Y2ODM1YjJlMjhjYTk3ZDJjYzEyYTI4MjAxZDBhMzg2ODA1YzgxNWYxZWMzZTdjNzY4ZDU5NGY3NDEyMjE2YjA%3D

Pokusiłbym się też o coś praktycznego z naszej działki:
https://pl.aliexpress.com/item/32822254685.html?spm=a2g0s.9042311.0.0.cf4a5c0fZrcPB1
Po otrzymaniu zamówienia i zmontowaniu będę szukał kogoś celem sprawdzenia układu
w praktyce. Nie znam CW, ale chodzi tylko o jakość sygnału i ustawień.
oraz przydatnego:
https://pl.aliexpress.com/item/33027954848.html?spm=a2g0s.9042311.0.0.8af05c0fJWxft3

https://pl.aliexpress.com/item/32910834320.html?spm=a2g0s.9042311.0.0.8af05c0fJWxft3

Coś praktycznego:
https://pl.aliexpress.com/item/32840678711.html?spm=a2g0o.detail.1000060.1.1174da73i0npCR&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.128609.0&scm_id=1007.13339.128609.0&scm-url=1007.13339.128609.0&pvid=dd8efa3c-9737-4b36-aa23-5f217af20642

Uwaga! Goście piszą z Chin, że nie wolno ruszać się im z domów. Dostawy są wstrzymane.
Omawiany układ przybył z Austrii jak wspominałem. Piszą o możliwości wycofania się i zwrotu
pieniędzy, ale to przecież jest bez sensu przy takich kosztach i ponownym szukaniu i zamawianiu..


_________________
Komu zależy, ten szuka sposobu. Komu nie zależy, ten szuka powodu.
Przychodzimy na ten świat bez niczego. Umieramy nie zabierając nic. A w międzyczasie kłócimy się o wszystko. I po co?


sp9fys
25.02.2020 11:01:00
poziom 6

Grupa: Użytkownik

QTH: JN99MT

Posty: 1275 #5431326
Od: 2010-11-28
    SQ5KVS pisze:

    A ktoś wie jakiej pasty ten "typ" używa?


To najpewniej pasta AMTECH Flux NC-559-ASM
_________________





Electra29.03.2020 23:11:56
poziom 5

oczka

sp6ryd
25.02.2020 18:08:05
poziom najwyższy i najjaśniejszy :-)

Grupa: Użytkownik

Posty: 2578 #5431461
Od: 2012-1-22


Ilość edycji wpisu: 1
Topniki RMA w żelu są bardzo dobre trzeba tylko zadbać o dobrą wentylację bo formalnie one nie są do 'ręcznego lutowania' i "personal use". Wiadomo Amerykanie na opakowaniach piszą nawet całkiem 'odjechane' zalecenia ale na RMA-223 znalazłem: "For industrial use only"

Do SMD jako obowiązkowy zestaw dodałbym oczywiście linkę miedzianą do odciągania nadmiaru lutowia.
Do ćwiczeń nie trzeba kupować zestawów. Można wykorzystać stare płytki z różnych urządzeń.

HF7ST
29.02.2020 01:23:45
poziom 4



Grupa: Użytkownik

QTH: Staszów KO00ON

Posty: 286 #5432461
Od: 2017-11-30
W szczególności ten układ polecam dla tych, którzy dopiero stawiają pierwsze kroki
w lutowaniu SMD i nie tylko. Ten prosty i tani układ nie jest uruchomieniowy, więc bezstresowo
można wciągać się w taką dziedzinę montażu.
Niska cena, możliwość powtórzeń montażu po zdemontowaniu to wielka zaleta tej malutkiej
konstrukcji. Powodzenia! wesoły wesoły wesoły

https://youtu.be/HbGc5J6SCYM

PS Nie każdy ma stare płytki lub szpargały. Tak jak było wcześniej pisane,
chodzi tu między innymi o wciągnięcie młodzieży w takie przyjazne drogi zainteresowania.
Rozlutowanie starch rzeczy, nie wykluczone, że na bazie spoiw cynowo-ołowiowych
wiąże się z zapachami nie koniecznie przyjemnymi i obciążeniem psychicznym nauczyciela
o szkodliwości takich operacji.
Osobiście mam na myśli pewną grację wstępu, zainteresowania, lekkiej przyjemności na początek.
Nasz nauczyciel z zajęć praktycznych zamawiał dla nas z katowickiej Energoaparatury układy,
urządzenia i różne duperele z demontażu do całkowitego demontażu części. Powiem szczerze, że jak
nawąchaliśmy się zapachu polwinitu i polietylenu, to o przyjemności ponownego składania
i montowania nie było mowy całkowicie.
_________________
Komu zależy, ten szuka sposobu. Komu nie zależy, ten szuka powodu.
Przychodzimy na ten świat bez niczego. Umieramy nie zabierając nic. A w międzyczasie kłócimy się o wszystko. I po co?


sp2nas
05.03.2020 22:18:26
poziom 6



Grupa: Użytkownik

QTH: JO83SQ Chojnice

Posty: 1143 #5434250
Od: 2011-9-10
    sp5it pisze:

    Tu fajnie typ lutuje: https://youtu.be/Kp8O8mr2RkA?t=65
    Ostatnio nie mając lutownicy pod ręką wymieniałem scalak SMD w pilocie od Renault na kuchence elektrycznej. Rach-ciach i wymieniony wesoły


Ja też kiedyś, nie mając aparatu fotograficznego pod ręką zrobiłem zdjęcie kalkulatorem...

sp3qfe
06.03.2020 00:06:22
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: JO92he

Posty: 3892 #5434270
Od: 2009-11-11


Ilość edycji wpisu: 3
Adamie,

Moje gratulacje! Mnie do lutowania SMD przekonał Rysiu SQ9MDD oraz koledzy z 3Z5PW i współpracownicy. ,)

Ja skorzystałem z tych materiałów http://gotronik.com/2017/03/10/nauka-lutowania-elementow-smd-bte-389/.
Pod filmem są wszystkie linki do sklepu, jakie człowiek używa w filmie instruktażowym i zakupiłem je włącznie z polecaną przez niego lutownicą. Groty też jakieś sam w jego sklepie wybrałem, aby pasowały do tego modelu lutownicy. Nie jest ona profesjonalna, ale do moich celów wystarcza. Wiele układów już nią złożyłem.


Zestaw pozwala na naukę lutowania elementów SMD 1206, 0805, 0603 oraz 0402. Kupując, to co człowiek polecał, wiedziałem co powinienem osiągnąć nie zrzucając winy, że może coś jest inne.

Gdy zobaczyłem wszystkie luty pod mikroskopem i kuleczki pomiędzy miejscami lutu, to zrezygnowałem z używania pasty lutowniczej i zacząłem używać topnika i cyny we fiolce, tak jak wielu mi radziło, m.in. koledzy z PW, koleżanka z pracy, kolega z MIT oraz znajomy serwisant z Polski. Mieli rację, gdy zamieniłem topnik na cynę, i miałem odpowiedni grot do lutownicy z właściwą temperaturą oraz dobra pęsetę to okazało się że tworzenie w SMD sprawia wielką przyjemność - dosłownie jak na filmach. Dotykasz i już jest przylutowane. Zestaw do nauki pozwolił mi nauczyć się montować coraz mniejsze elementy SMD. W/w układ do nauki lutowania i sprzęt przyniosłem do nauki dla uczniów szkoły podstawowej. Dodatkowo na takie zajęcia przygotowałem fartuchy oraz okulary ochronne.

Lutując w ten sposób (stop cyny ze srebrem w postaci drutu) powstał mój pierwszy działający (nie kursowy) układ:
. Ci co go oglądali (nie dotyczy wyświetlacza, którego nie lutowałem) powiedzieli, że luty są najwyższej jakości - może za bardzo się przykładałem? W końcu docelowo urządzenie miało odbyć lot w kierunku kosmosu wesoły

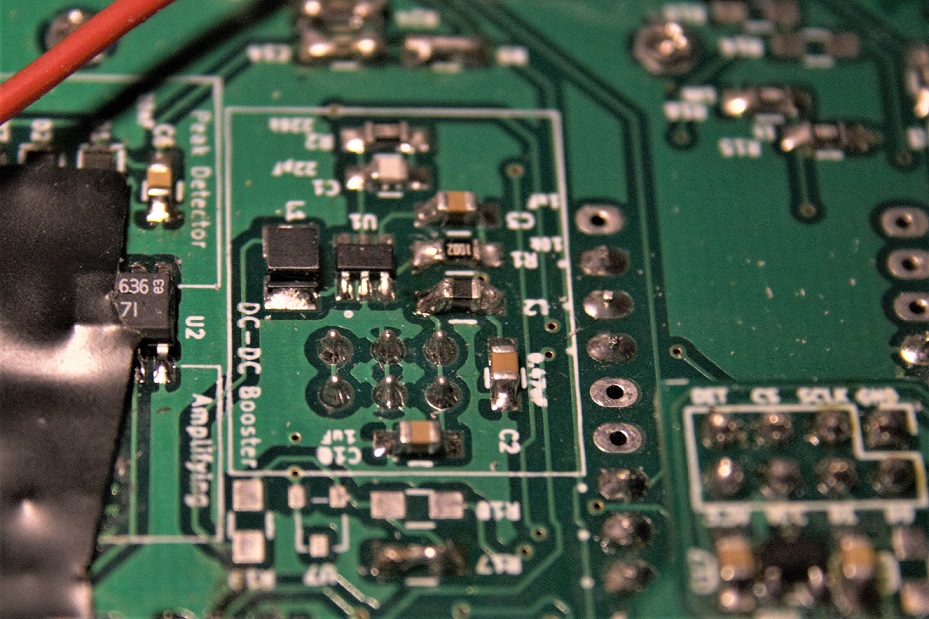

Tak wygląda jedna z płytek SMD przeze mnie lutowanych (trochę zakurzona):
Obrazek

Mnie rozpoczęcie przygody z lutowaniem SMD zajęło pół dnia, jak tylko otrzymałem przesyłkę. Kilkanaście tygodni później wymieniałem z sukcesem elementy SMD typu 0201 w laptopie.


Powodzenia! SMD nie jest takie złe.
_________________
Armand, SP3QFE, (SWL: SP3 27 235)

Do U want to be HAM? Remember: Play fair on the air.

sq6ade
06.03.2020 23:09:47
moc !!!
wydawało się ze wiecej już sie nie da ale jednak !



Grupa: Użytkownik

QTH: Słoneczna 5

Posty: 13511 #5434501
Od: 2008-3-21
    sp3qfe pisze:

    Mnie rozpoczęcie przygody z lutowaniem SMD zajęło pół dnia, jak tylko otrzymałem przesyłkę. Kilkanaście tygodni później wymieniałem z sukcesem elementy SMD typu 0201 w laptopie.


    Powodzenia! SMD nie jest takie złe.



Jakie to elementy SMD dyskretne w rozmiarze 0201 ulegają awariom w laptopach ?
_________________
Obrazek

antek
07.03.2020 17:02:59
poziom 5

Grupa: Użytkownik

Posty: 646 #5434627
Od: 2014-3-2
A o co chodzi z tym lutowaniem? Co takiego egzotycznego w tym jest? Poważnie pytam.
PS. Znam takiego kolegę, który wiele, wiele lat temu montował elementy SMD do góry nogami, tak żeby napisów nie było widać, ot takie copyright. Kris powinieneś go znać lol
_________________
Kod Q - nie mów do mnie kotku HAMie jeden!

sq6ade
07.03.2020 17:33:03
moc !!!
wydawało się ze wiecej już sie nie da ale jednak !



Grupa: Użytkownik

QTH: Słoneczna 5

Posty: 13511 #5434630
Od: 2008-3-21
Pjotrusiu. On już nie żyje. neutralny
_________________
Obrazek

antek
07.03.2020 19:33:01
poziom 5

Grupa: Użytkownik

Posty: 646 #5434656
Od: 2014-3-2


Ilość edycji wpisu: 1
Mylisz się, ten o którym myślę ma się dobrze bardzo szczęśliwy , wtedy pracował na Placu Czerwonym...
_________________
Kod Q - nie mów do mnie kotku HAMie jeden!

sq6ade
07.03.2020 21:19:13
moc !!!
wydawało się ze wiecej już sie nie da ale jednak !



Grupa: Użytkownik

QTH: Słoneczna 5

Posty: 13511 #5434666
Od: 2008-3-21
Jesteś w błędzie Pjotrusiu. Pomyliłeś osoby.
_________________
Obrazek

Electra29.03.2020 23:11:56
poziom 5

oczka

Przejdz do góry stronyStrona: 1 / 3>>>    strony: [1]23

  << Pierwsza      < Poprzednia      Następna >     Ostatnia >>

HOME » TECHNIKA, KONSTRUKCJE AMATORSKIE » NAUKA LUTOWANIA SMD, CZYLI MARZENIA SIĘ SPEŁNIAJĄ...

Aby pisac na forum musisz sie zalogować !!!

randki | własny sklep internetowy | promocje | darmowe forum | sklepy | opinie, testy, oceny
