Cześć,
Będę montował antenę na 2m/70cm. Proszę o doradzenie optymalnego kabla. Przewiduję długość 12 m
Drugi temat to odłączanie kabla na balkonie na wypadek burzy - nie chciałbym mieć na biurku końcówki kabla jak będzie burza, więc planuje zrobić odłączanie kabla na balkonie. Nie mam innego pomysłu jak jak wtyczka gniazdko. Łączy się to ze stratami. Czy macie jakieś konkretne pomysły, a może są standardowe rozwiązania zapewniające bezpieczeństwo i dobry sygnał.
Zdrowia,
Krzysiek

SP9VNE pisze:

Nie mam innego pomysłu jak jak wtyczka gniazdko. Łączy się to ze stratami.

Każdy wyłącznik, przełącznik antenowy czy co tam wymyślisz to będzie coś więcej niż jedno gniazdo i jeden wtyk. To jest minimum.
Nie przesadzaj z tymi stratami, ułamek decybela.
Kabel... Jaka długość? Jak długi to CNT-400, jak nie za długi to EKH-155.

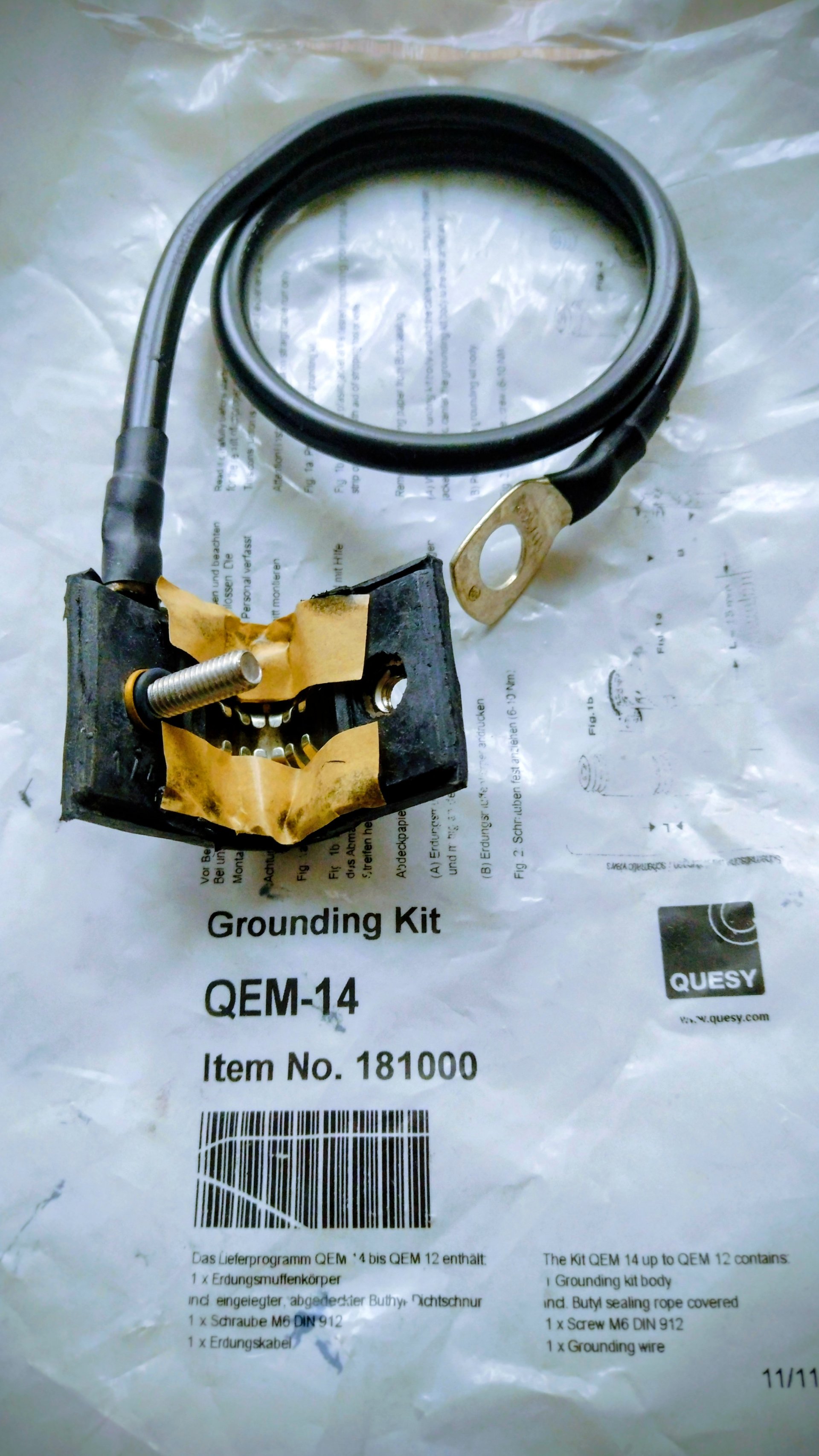

Używam CNT400 o podobnej długości, są gotowe ground kit oraz oczywiście skręcane złącza N. Tłumienie na tym odcinku dlatego przewodu jest praktycznie niezauważalne.

SP9VNE pisze:

Cześć,
Będę montował antenę na 2m/70cm. Proszę o doradzenie optymalnego kabla. Przewiduję długość 12 m
Drugi temat to odłączanie kabla na balkonie na wypadek burzy - nie chciałbym mieć na biurku końcówki kabla jak będzie burza, więc planuje zrobić odłączanie kabla na balkonie. Nie mam innego pomysłu jak jak wtyczka gniazdko. Łączy się to ze stratami. Czy macie jakieś konkretne pomysły, a może są standardowe rozwiązania zapewniające bezpieczeństwo i dobry sygnał.
Zdrowia,
Krzysiek

Ja właśnie mam tak odłączane kable na balkonie na wypadek burzy. Najzwyczajniej zastosowałem gniazdka (UC1 do KF i N do UKF) które są zamontowane w puszce na ścianie na balkonie. I do tego dokręcam kable. Wiadomo, jakieś tam niewielkie straty na UKF pewnie są, ale jeżeli chodzi o mnie nie mają znaczenia, nie pracuję wyczynowo na UKF (tylko antena dookólna do pogaduch) Na KF, z kolei straty są pomijalnie małe.
Dla mnie to najprostsze rozwiązanie, choć jakieś tam wady ma.

Kabel CNT-400 do tego wtyk N i gniazdo N do rozłączania na balkonie.
https://www.kabeltechnika.pl/produkt/922/n-gniazdo-skrecane-na-kabel-rf400-cnt400-h1000.html
https://www.kabeltechnika.pl/produkt/1015/zlacze-n-wtyk-skrecane-samozaprawne-na-cnt400-h1.html

Datasheet do tych złącz podaje straty rzędu: 0.05*√¯freq (GHz) czyli na 440 MHz by było jakieś 0.023 dB.

Dziękuję za wszystkie odpowiedzi, czyli kabel CNT-400 i złącze N. Przeglądnąłem te linki, bardzo ładnie udokumentowane, zarówno opis/dane techniczne jak i sposób montażu.
Mam troche cykora czy dobrze zamontuję, jeszcze nigdy nie montowałem złącza w którym gorąca żyła nie byłaby lutowana. No i nie ma kontroli co wydarza się w środku - poprosze o parę słów na odwagę w tej sprawie. Przy radiu też mam N i przy antenie też będzie więc muszę się przekonać do tego rozwiązania

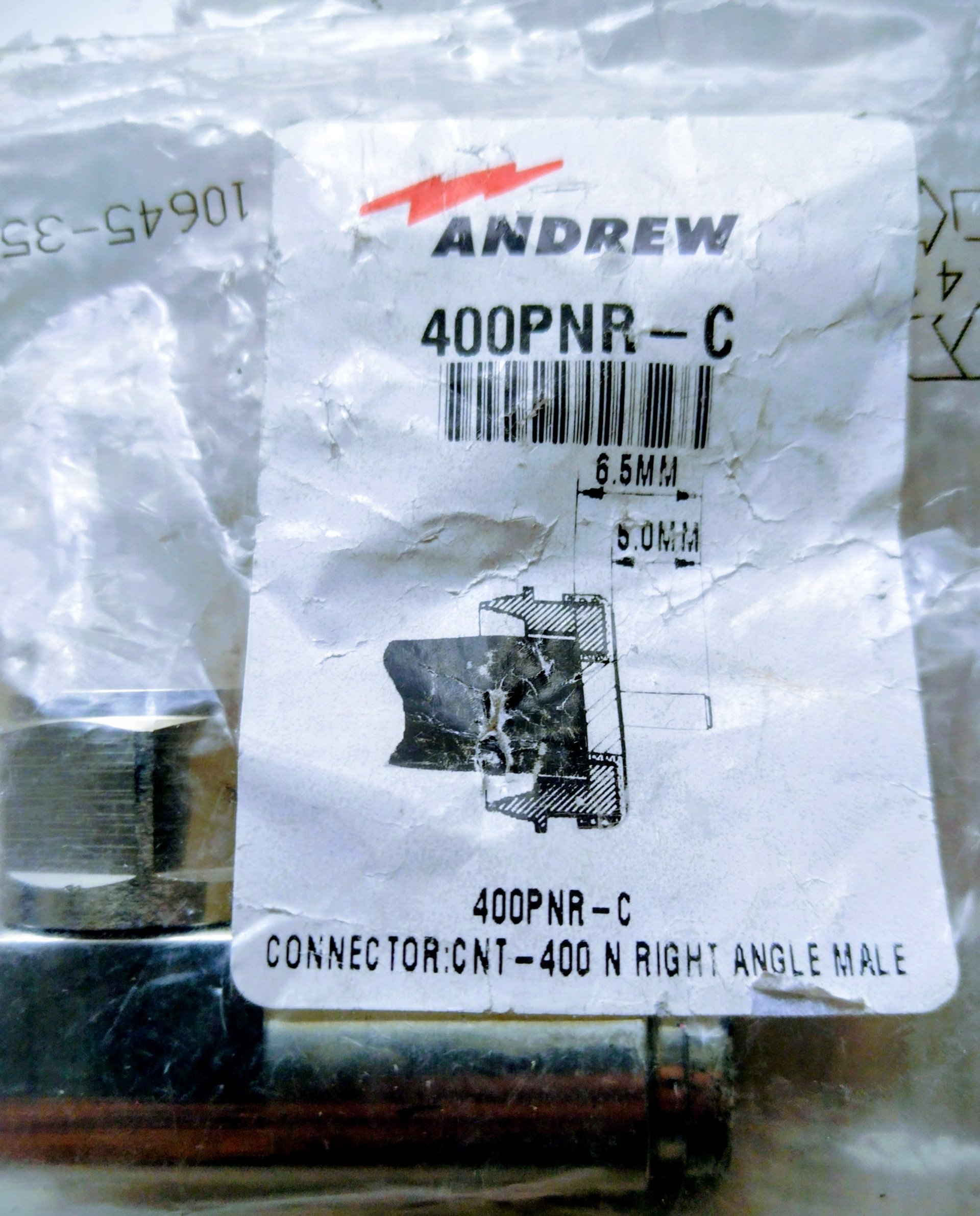

Wtyki Andrew są banalne w montażu. Przycinasz wg danych z naklejki, wkładasz uszczelki, nakrętkę skręcasz, jak coś pójdzie nie tak, rozkręcasz, poprawiasz i tak aż do pełnego sukcesu. Używam wtyków kątowych Andrew, są bardzo wdzięczne w montażu i jednocześnie wyjątkowo solidne. Pamiętaj, że CNT400 ma gorącą jako drut, więc nic się "nie podwija", zagina czy cokolwiek innego.

SP6MMM pisze:

.... Pamiętaj, że CNT400 ma gorącą jako drut, więc nic się "nie podwija", zagina czy cokolwiek innego.

...

CNT400 owszem ma "drut" ale jest to żyła aluminiowa platerowana miedzią. Trzeba mieć tego świadomość przy montażu złącza. Ale CNT400 jest jak najbardziej OK.
____________________
Btw. wydaje mi się, że dla pasma 2m/70cm stosowanie tak grubego kabla to zbędny wydatek. Przy 12m długości straty w kablu CNT nie przekroczą 0,5/1dB. Gdyby zamiast tego użyć taniego H100/155 to straty wyniosłyby odpowiednio ok.1,5/3dB. To nie jest wbrew pozorom dużo a Kolega sądząc z projektowanej konfiguracji nie będzie pracował wyczynowo. To jest tylko moja opinia i nie zamierzam wchodzić w dyskusje O wyższości Świąt Bożego Narodzenia nad Swiętami Wielkiej Nocy i na odwrót

Cześć.

12 metrów to dość krótki odcinek. Kabel jest ważny, ale lichej jakości wtyki mogą narobić więcej szkody. CNT-400, RTK-400 itp są fajne i dość tanie. Wiekszą uwagę zwrócił bym na wtyki. Tak jak koledzy wspomnieli - żyła gorąca jest aluminiowa i jedynie miedziowana. Co do zabezpieczenia instalacji - to opaski uziemiające (ekran) miały by sens przy dłuższych odcinkach kabla. Ochronnik - w mojej ocenie powinien być przed urządzeniem - skąd ewentualny potencjał odprowadzi do uziomu (o ile takowy posiadasz). Większość anten jest zwarta dla DC - tu bym zadbał o to co będzie na dachu.

Co do teoretyzowania na temat tlumień kabli, wtyków - najlepszym rozwiązaniem by było jak byś miał czym to dobrze pomierzyć. Na swoim przykładzie powiem, że wtyk wtykowi nie równy tak samo jak i staranność montażu.

Na QTH do VHF użyłem SATEC RF-10 (drut miedziany) - odcinek 18m. W mieszkaniu mam założony wtyk kątowy a na kominie do przekaźnika załozony właśnie wtyk ANDREW. Tłumienie na 144 nie przekracza 0,7dB (pomiary Anritsu MT8212B).

Podsumowując - zadbaj o przyzwoity kabel, dobre wtyki! Co do rozłączania układu bym się mocno zastanowił. Praca w "kablówce" nauczyła mnie zasady, że na każdy konektor brało się poprawkę do 0,5 dB.

Miłej, owocnej pracy. Nie poddawaj się.

sp9fys pisze:

użyć taniego H100/155 to straty wyniosłyby odpowiednio ok.1,5/3dB

Za https://olgierd.github.io/coaxcalculator/ - może nawet jeszcze ciut mniej.
