od klku lat mam taki zasilacz PS30SWII i w sumie fajnie pracował....
jak go kupilem kilka lat temu to go uruchomilem i tak sobie pracował bez wylaczania x lat...
ale nadszedl dzien kiedy musiałem zrobic w schaku porzadek i wylaczylem go..
po modernizacji uruchomiłem ponownie-wstał na chwile i zdechł...
od czego zaczac poszukiwania zakarzenia sprzetowego.
na poczatek otworzylem go i spr zasilanie, kondensatory elektorlity ale zaden z nich nie jest spuchniety ani uszkodzony-na oko
co dalej,.?????

i jeszce zauwazyłem ze jeden tranzystor mocy TT2148 jebiscie sie grzeje...

Elektrolity przeważnie z czasem tracą pojemność, więc lepiej je wymienić na nowe.

Sprawdzić czy jest zasilanie po stronie pierwotnej. Jeśli nie, sprawdź diody prostownicze. Jeśli tak, sprawdź tranzystory mocy , jeśli sprawne sterownik do wymiany lub jakiś element wokół niego . Mniejsze kondensatory elektrolityczne można wymienić wszystkie low esr 105'C i po stronie wtórnej wszystkie elektrolity do wymiany. Sprawdź diody po stronie wtórnej.
Jeszcze trzeba zerknąć na rezystory czy nie są upalone.

zasilanie jest,,, mostek pracuje po wyprostowaniu jakies 340v na tranzystory,ale tak jak wspomnialem tranzystor mocy ZAJEBISCIE goracy -jakby miał zwarcie .....!!!!!
pozatym zauwazyłem czarne rezystory tzn zweglone i tu porazka,,,- czy ktos ma schem tego sprzetu??????

gacek1000 pisze:

zasilanie jest,,, mostek pracuje po wyprostowaniu jakies 340v na tranzystory,ale tak jak wspomnialem tranzystor mocy ZAJEBISCIE goracy -jakby miał zwarcie .....!!!!!
pozatym zauwazyłem czarne rezystory tzn zweglone i tu porazka,,,- czy ktos ma schem tego sprzetu??????

Jak rozumiem masz ambicje naprawy. Nie mam schematu ale życzę powodzenia.

nie załączaj bo coś poleci więcej, sprawdź te tranzystory, sprawdź co to za rezystory , pewnie podający zasilanie na sterownik. Co za sterownik jest w zasilaczu ? może podobny schemat na tym sterowniku jest w internecie.

wydzwonilem kolege i ma taki zasilacz sprawny.....wezme go na warsztat rozbiore i dojde co to za R sa zweglone...
co do stweronika impulsowej przetwornicy to jest problem bo to jest 2-stronn pcb w wykonaniu smd made in china

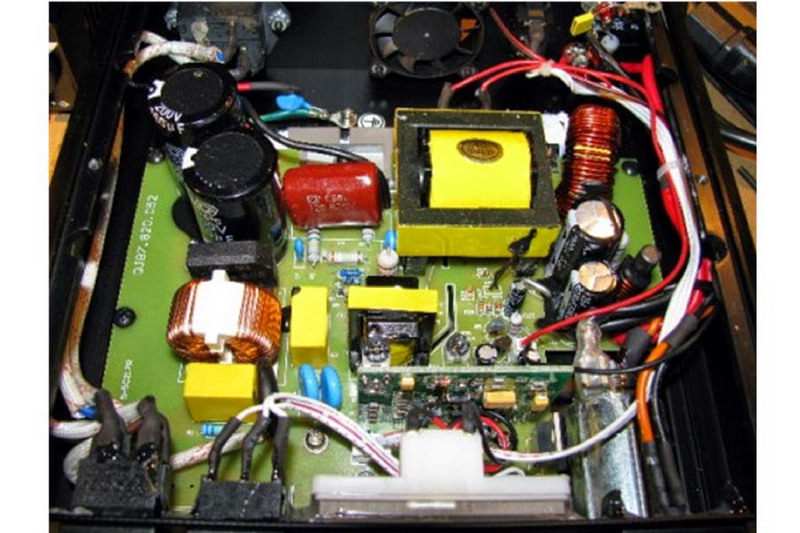

to foto z netu znalezione

Na tej stronie znajdziesz schemat w pdf:
http://www.cqham.ru/forum/showthread.php?1718-%CE-%EF%E5%F0%E5%E4%E5%EB%EA%E5-%C1%CF-%EE%F2-PC-ATX/page228
Link do ściągnięcia pdf-a:
http://www.cqham.ru/forum/attachment.php?attachmentid=142323&d=1370458847

[quote=sp6efy]Na tej stronie znajdziesz schemat w pdf:
http://www.cqham.ru/forum/showthread.php?1718-%CE-%EF%E5%F0%E5%E4%E5%EB%EA%E5-%C1%CF-%EE%F2-PC-ATX/page228
Link do ściągnięcia pdf-a:
http://www.cqham.ru/forum/attachment.php?attachmentid=142323&d=1370458847[/quote

Dobra informacja !! Mój już 2 lata czekał na schemat ( niby wszystko było ok , wymieniłem spuchnięte elektrolity i kicha ). Teraz czas rewitalizować , wielkie dzięki !!

piekna sprawa ten schem,,,,,
jak zanabede elementy a pewnie w srode na volumenie to w week zaczne dlubac.....
ciekawe moze cos z tego bedzie.....

Jak bys chcial to mam taki na chodzie, zawsze mozna napiecia pomierzyc jakby byly potrzebne. Moj tez ma x lat ale jeszcze chodzi choc ostatnio wydaje mi sie ze zaczal troche smiecic ale to chyba wina wentylatora - tak wstepnie sprawdzone

Po kilkuletniej eksploatacji zasilacza trzeba wymienić wszystkie kondensatory w obrębie przetwornicy, od strony sieci.
Należy sprawdzić wartości oporników (zmieniają oporność).
Na końcu wlutować tranzystory mocy..
Sprawdzamy siebie kilka razy..
Chwila nieuwagi...i dymek...

Na koniec włącz zasilanie 230V szeregowo przez żarówkę 40W/230V (nie halogen tylko zwykła, o ile uda Ci się taką teraz zdobyć) i zobacz czy bez obciążenia napięcia wyjściowe są prawidłowe. Takie postępowanie oszczędzi Ci pieniądze wydane na tranzystory mocy

szrot naprawiony,,,,,,koszt gratów to około 90zł
pewnie posłuży kolejne parę lat,,,,
do wymiany poszła cala cześć zasilająca ( braki w zasilaniu połowicznym po wyprostowaniu i problem z próbkowaniem napięcia przetwornicy ) i cześć elementów za T1 i T2 które nie pozwalają wstać układowi sterującemu całym tym interesem...



wiec zamykamy temat............ dzięki za pomoc i schem bez którego nie dało by się tego uruchomić......

podepnę się pod temat z zapytaniem

zasilacz PS30SWII firmy DX, gdy nadaję mocą 100W na wskaźniku w pozycji "A" (amper) powinno pokazywać na wskazówce ile amper jest pobierane - a tu NIC a z radia idzie pełna moc bo widzę to na skrzynce LDG

ktoś zna tego przyczynę
