| skrillex83 | 06.05.2020 15:23:33 |
Grupa: Użytkownik
Posty: 10 #5455265
Od: 2019-4-29
Ilość edycji wpisu: 1 | Witam wszystkich. Chcialbym zbudowac przemiennik na 70cm analogowy. Czy taki przemiennik moge zbudowac na 2x Motorola gm350 ? Jesli nie to na jakich innych radiach? Sterownik chcialbym sam polutowac na plytce i pozniej zaprogoramowac albo tez kupic tylko za nie za duze pieniadze. Widzialem na internecie/youtubie sterowniki wykonywane i projektowane przez inne osoby, ale nigdzie nie znalazlem zadnych schematow. Chcialbym zeby mi ktos z tym pomogl, kto cos takiego wykonal i powiedzial krok po kroku jak zrobic. Prosze o schematy podlaczen, jak przerobic takie radio jak i sam schemat takiego sterownika. Chcialbym to bylo cos prostefgo i nie skomplikowanego zeby kazdy mogl sobie poradzic z budowa. Mysle ze ten post moze byc pomocny dla przyszlych osob. Pozdrawiam |
| | |
| Electra | 19.04.2024 20:18:37 |
 |
|
| | |
| sp2gch | 06.05.2020 15:30:25 |
Grupa: Użytkownik
QTH: Chojnice, Polnica
Posty: 108 #5455269
Od: 2016-8-7
| DMR czy Analog? |
| | |
| skrillex83 | 06.05.2020 15:32:28 |
Grupa: Użytkownik
Posty: 10 #5455270
Od: 2019-4-29
| Analogowo |
| | |
| sp9hty | 06.05.2020 15:38:15 |
Grupa: Użytkownik
Posty: 305 #5455271
Od: 2012-10-21
| Jarek SQ9NFI pomoże Ci. Ma ogromną wiedzę oraz wielkie doświadczenie w budowie przemiennikow.
Hty |
| | |
| skrillex83 | 06.05.2020 15:42:29 |
Grupa: Użytkownik
Posty: 10 #5455273
Od: 2019-4-29
| Dobrze, dziekuje bardzo |
| | |
| SQ6DXP | 06.05.2020 16:26:40 |
Grupa: Użytkownik
QTH: Opole JO80XQ
Posty: 1114 #5455285
Od: 2010-10-3
| Cześć,
do budowy przemiennika możesz użyć wspomnianych modeli Motoroli, jednak nie wszystkie radiotelefony serii GM350 miały możliwość sterowania złączem akcesoriów.
W wersjach bez obsługi wspomnianego złącza należy niezbędne sygnały wyprowadzić z radiotelefonu (z płyty).
_________________
Paweł Opole. |
| | |
| SQ6DXP | 06.05.2020 16:28:45 |
Grupa: Użytkownik
QTH: Opole JO80XQ
Posty: 1114 #5455286
Od: 2010-10-3
| SQ6DXP pisze:
Cześć,
do budowy przemiennika możesz użyć wspomnianych modeli Motoroli, jednak nie wszystkie radiotelefony serii GM350 miały możliwość sterowania złączem akcesoriów.
W wersjach bez obsługi wspomnianego złącza należy niezbędne sygnały wyprowadzić z radiotelefonu (z płyty).
Dużo łatwiejsze będzie zastosowanie radiotelefonów GM950 lub zakup GM600 i przefleszwanie ich na GM950.
Model GM950 zapewnia możliwość konfiguracji złącza akcesoriów z poziomu oprogramowania.
_________________
Paweł Opole. |
| | |
| sp9ikf | 06.05.2020 17:07:09 |
Grupa: Użytkownik
QTH: JO90GC, Rybnik
Posty: 1187 #5455294
Od: 2010-3-17
| Witam,
jak dobrze poszukasz na ebay to najdziesz Motorole dedykowana do przemiennika. na małych statkach wycieczkowych często sa w użyciu przemienniki analogowe FM w paśmie 450 MHZ. musze pogrzebać w materiałch to sobie przypomne jaki to był model. Używany kosztował w granicach 100-150 USD.
pozdrawiam
jacek sp9ikf |
| | |
| skrillex83 | 06.05.2020 17:53:58 |
Grupa: Użytkownik
Posty: 10 #5455310
Od: 2019-4-29
Ilość edycji wpisu: 1 | SQ6DXP pisze: SQ6DXP pisze:
Cześć,
do budowy przemiennika możesz użyć wspomnianych modeli Motoroli, jednak nie wszystkie radiotelefony serii GM350 miały możliwość sterowania złączem akcesoriów.
W wersjach bez obsługi wspomnianego złącza należy niezbędne sygnały wyprowadzić z radiotelefonu (z płyty).
Dużo łatwiejsze będzie zastosowanie radiotelefonów GM950 lub zakup GM600 i przefleszwanie ich na GM950.
Model GM950 zapewnia możliwość konfiguracji złącza akcesoriów z poziomu oprogramowania.
Czyli mam rozumiec ze fleszowanie jest to wgrywanie innego oprogramowania radia czy zupelnie cos innego? |
| | |
| sp5gzv | 06.05.2020 18:55:20 |
Grupa: Użytkownik
Posty: 354 #5455337
Od: 2014-5-2
Ilość edycji wpisu: 3 | Osobiście zbudowałem kilkadziesiąt przemienników analogowych. Wyłącznie w sieciach profesjonalnych.
Z tego co wiem to wszystkie modele GM350 128 kanałowe mają możliwość wyprowadzenia SQ/PL na złącze akcesoryjne. Tej opcji nie ma w GM360 4ro kanałowej.
GM350 jako odbiornik działa poprawnie, natomiast nie bardzo jako nadajnik z uwagi na błąd konstrukcyjny logiki załączenia nadawania. Najczęściej w zestawach przemiennikowych na GM-ach jako odbiornik pracował GM350, natomiast jako nadajnik GM950. Dobry duplekser i po 20W out sinus leciało bez problemu.
Równie prosto robi się przemienniki na dwóch GM360 ale w wersji 255 kanałowej. No i pamiętać należy, by podłączać urządzenie do dupleksera odcinkami połfalowymi kabla z uwzględnieniem współczynnika skrócenia. Odbiornik jest dołączony kablem o połowie długości fali dla nadajnika a nadajnik kablem długości połowy fali odbiornika.
Wystarczy odpowiednio poustawiać złącza akcesoryjne w nadajniku i odbiorniku, dobrać odpowiedni tryb wyjścia AF (audio RX) oraz wstawić tłumik (ni potencjometr 4,7 kohma) między wyjście odbiornika i wejście nadajnika obowiązkowo oddzielne kondensatorem elektrolitycznym - może być 1 mikrofarad. Na załączy wejściowym TX audio występuje składowa stała (dla mikrofonu elektretowego).
RB i znamienik to oddzielny problem, podobnie jak wybór odpowiedniego sposobu otwierania. Same radiotelefony potrafią wiele.
W pełni profesjonalne przemienniki z serii DR potrafią także wysyłać znamieniki. W US taka opcja jest obligatoryjna.
|
| | |
| VSS | 06.05.2020 23:57:00 |
Grupa: Użytkownik
QTH: POZnan*
Posty: 3780 #5455412
Od: 2009-12-24
| myślę, że jednym z warunków radia jest praca w kanale 12,5kHz. nie wszystkie modele mają taką możliwość ustawiania.
_________________
Artur VSS
https://sp3vss.eu
PZK - Piraci Z Karaibów
Udostępniający link nie odpowiada z automatu za treść:
https://tiny.pl/tqrng
http://hudoc.echr.coe.int/eng?i=001-187930
|
| | |
| Electra | 19.04.2024 20:18:38 |
|
|
| | |
| SQ9MUR | 07.05.2020 07:26:32 |
Grupa: Użytkownik
QTH: Tarnów
Posty: 751 #5455463
Od: 2009-9-23
| sp5gzv pisze:
Osobiście zbudowałem kilkadziesiąt przemienników analogowych. Wyłącznie w sieciach profesjonalnych.
Z tego co wiem to wszystkie modele GM350 128 kanałowe mają możliwość wyprowadzenia SQ/PL na złącze akcesoryjne. Tej opcji nie ma w GM360 4ro kanałowej.
Możesz podać link do motoroli gm360 4-ro kanałowej? Nigdy się nie spotkałem z takim modelem. 4 kanały na pewno ma motorola GM340 i ma wYprowadzone na złączu SQ/PL
_________________
Maciek SQ9MUR
RPT:
DMR SR9TR
DMR SR9VDM
FM SR9A |
| | |
| SQ9MUR | 07.05.2020 07:40:28 |
Grupa: Użytkownik
QTH: Tarnów
Posty: 751 #5455464
Od: 2009-9-23
Ilość edycji wpisu: 1 | skrillex83 pisze:
Witam wszystkich. Chcialbym zbudowac przemiennik na 70cm analogowy. Czy taki przemiennik moge zbudowac na 2x Motorola gm350 ? Jesli nie to na jakich innych radiach? Sterownik chcialbym sam polutowac na plytce i pozniej zaprogoramowac albo tez kupic tylko za nie za duze pieniadze. Widzialem na internecie/youtubie sterowniki wykonywane i projektowane przez inne osoby, ale nigdzie nie znalazlem zadnych schematow. Chcialbym zeby mi ktos z tym pomogl, kto cos takiego wykonal i powiedzial krok po kroku jak zrobic. Prosze o schematy podlaczen, jak przerobic takie radio jak i sam schemat takiego sterownika. Chcialbym to bylo cos prostefgo i nie skomplikowanego zeby kazdy mogl sobie poradzic z budowa. Mysle ze ten post moze byc pomocny dla przyszlych osob. Pozdrawiam
Chyba najprościej zrobić taki:
http://kjen.dk/download/EmergencyRepeater.pdf

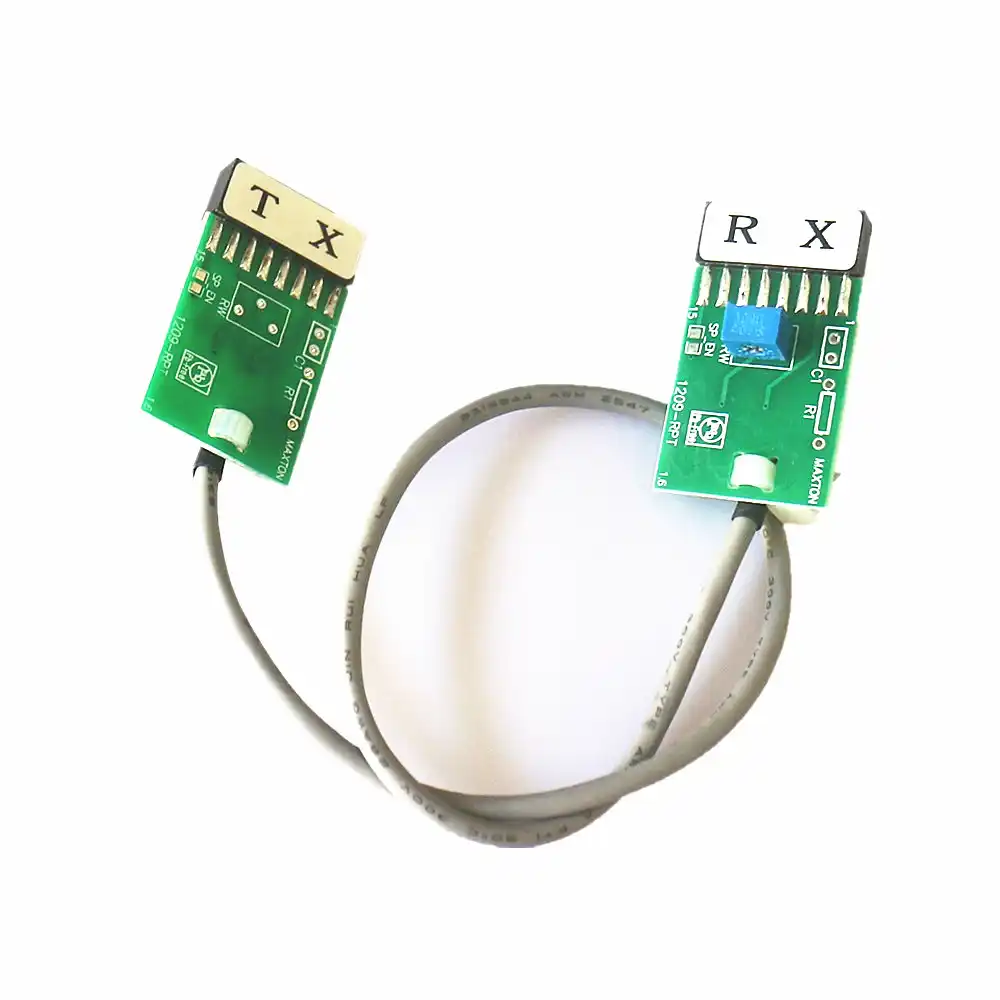

Mogą być motorole GM360, GM340 i kabelek łączący oba te radia https://ae01.alicdn.com/kf/H47a30f1175eb45f9a8afea423172a985u/Dupleksowy-kabel-przeka-nika-stacji-przeka-nikowej-do-mobilnego-radia-Motorola-PM400-Maxtrac-GM-serii-M.jpg_q50.jpg w cenie koło 30 zł - kabelek można wykonać samemu, bo jest on stosunkowo prosty, do tego duplekser zasilacz, antena, kabelki i już działa.
Podobne rozwiązanie można zrobić przy zastosowaniu motoroli GM300 oraz inny modeli z grupy GMXXX - kwestia odpowiedniego kabelka oraz zaprogramowania radiotelefonów.
_________________
Maciek SQ9MUR
RPT:
DMR SR9TR
DMR SR9VDM
FM SR9A |
| | |
| skrillex83 | 07.05.2020 19:05:43 |
Grupa: Użytkownik
Posty: 10 #5455650
Od: 2019-4-29
| SQ9MUR pisze: skrillex83 pisze:
Witam wszystkich. Chcialbym zbudowac przemiennik na 70cm analogowy. Czy taki przemiennik moge zbudowac na 2x Motorola gm350 ? Jesli nie to na jakich innych radiach? Sterownik chcialbym sam polutowac na plytce i pozniej zaprogoramowac albo tez kupic tylko za nie za duze pieniadze. Widzialem na internecie/youtubie sterowniki wykonywane i projektowane przez inne osoby, ale nigdzie nie znalazlem zadnych schematow. Chcialbym zeby mi ktos z tym pomogl, kto cos takiego wykonal i powiedzial krok po kroku jak zrobic. Prosze o schematy podlaczen, jak przerobic takie radio jak i sam schemat takiego sterownika. Chcialbym to bylo cos prostefgo i nie skomplikowanego zeby kazdy mogl sobie poradzic z budowa. Mysle ze ten post moze byc pomocny dla przyszlych osob. Pozdrawiam
Chyba najprościej zrobić taki:
http://kjen.dk/download/EmergencyRepeater.pdf
Mogą być motorole GM360, GM340 i kabelek łączący oba te radia https://ae01.alicdn.com/kf/H47a30f1175eb45f9a8afea423172a985u/Dupleksowy-kabel-przeka-nika-stacji-przeka-nikowej-do-mobilnego-radia-Motorola-PM400-Maxtrac-GM-serii-M.jpg_q50.jpg w cenie koło 30 zł - kabelek można wykonać samemu, bo jest on stosunkowo prosty, do tego duplekser zasilacz, antena, kabelki i już działa.
Podobne rozwiązanie można zrobić przy zastosowaniu motoroli GM300 oraz inny modeli z grupy GMXXX - kwestia odpowiedniego kabelka oraz zaprogramowania radiotelefonów.
Sprawdzona przez kogos ta konstrukcja potwierdzajace dzialanie ? Czy Pan sam cos takiego konstruowal ? |
| | |
| SQ9MUR | 07.05.2020 20:57:11 |
Grupa: Użytkownik
QTH: Tarnów
Posty: 751 #5455666
Od: 2009-9-23
Ilość edycji wpisu: 2 | skrillex83 pisze:
Sprawdzona przez kogos ta konstrukcja potwierdzajace dzialanie ? Czy Pan sam cos takiego konstruowal ?
Tak, sprawdzone. Sam robiłem taki przemiennik na 2m w paśmie komercyjnym. Zarówno kabelek jak i układ podany na schemacie w pdf działają prawidłowo - mają tylko inną konfigurację pinów. Zastosowałem dwie motorole GM340, w których prawidłowo działa blokada PL (CTCSS). Jedynie nie ma podtrzymania nośnej, ale to uważam za zaletę w zastosowaniu komercyjnym.
_________________
Maciek SQ9MUR
RPT:
DMR SR9TR
DMR SR9VDM
FM SR9A |
| | |
| sp5gzv | 08.05.2020 09:31:34 |
Grupa: Użytkownik
Posty: 354 #5455763
Od: 2014-5-2
| Odnośnie GM360 w wersji czterokanałowej - jakiś czas temu wpadły mi w ręce takie urządzenia - także byłem mocno zdziwiony. Dawno to było, jakieś 20 lat temu, przód radia jak w 360, miało wszystkie opcje wyświetlacza, koderów i dekoderów ale tylko 4 kanały do zaprogramowania i okrojone wyposażenie GPIO, identyczne jak w 340. Linku nie mam i w kwitach Motoroli tez tego nie spotkałem. Programowało się typowym kodplugiem do 340/360/380 ale opcje nieczynne były wyszarzone. Widać jakieś specjalne wykonanie. |
| | |
| sp5gzv | 08.05.2020 09:46:30 |
Grupa: Użytkownik
Posty: 354 #5455765
Od: 2014-5-2
| Układ do retransmisji jak w linku/poście kol. SQ9MUR - jak najbardziej prawidłowy i sprawdzony. Osobiście nie wkładam opornika na przewodzie gorącym nadajnika - szeregowo z kondensatorem, potencjometr może być od 1 k do 4,7 k.
Jako ciekawostkę - w ustawieniach odbiornika jak ustawisz rodzaj sygnału audio na "flat unsqelched", to przy zamykanie nadawania jest taki fajny "szumiaszczyj ogon"..
No i w opcjach "różnosci" trzeba zafajkować "ignition sense". W nadajniku i odbiorniku. Warto nie włączać integratora stanów załaczania nadajnika (Debuonce enable), wówczas nadajnik załącza się w czasie poniżej 200 ms
|
| | |
| SQ9MUR | 08.05.2020 10:51:43 |
Grupa: Użytkownik
QTH: Tarnów
Posty: 751 #5455779
Od: 2009-9-23
Ilość edycji wpisu: 2 | sp5gzv pisze:
Układ do retransmisji jak w linku/poście kol. SQ9MUR - jak najbardziej prawidłowy i sprawdzony. Osobiście nie wkładam opornika na przewodzie gorącym nadajnika - szeregowo z kondensatorem, potencjometr może być od 1 k do 4,7 k.
Jako ciekawostkę - w ustawieniach odbiornika jak ustawisz rodzaj sygnału audio na "flat unsqelched", to przy zamykanie nadawania jest taki fajny "szumiaszczyj ogon"..
No i w opcjach "różnosci" trzeba zafajkować "ignition sense". W nadajniku i odbiorniku. Warto nie włączać integratora stanów załaczania nadajnika (Debuonce enable), wówczas nadajnik załącza się w czasie poniżej 200 ms
"Debuonce " ustawione na 0 w GP I/O raczej nic u mnie nie zmieniło, też to testowałem. Co do "szumiaszczyj ogon" czym wyciszyć koniec nadawania? Próbowałem różnych ustawień i nie udało mi się tego "ogonka" całkowicie wyciszyć.
Może ktoś GP I/O raczej nic u mnie nie zmieniło, też to testowałem. ma jeszcze jakieś dodatkowe informacje pomocne, to zapraszamy do dyskusji. Na pewno się przyda dodatkowa wiedza
_________________
Maciek SQ9MUR
RPT:
DMR SR9TR
DMR SR9VDM
FM SR9A |
| | |
| sp5gzv | 09.05.2020 09:40:25 |
Grupa: Użytkownik
Posty: 354 #5456095
Od: 2014-5-2
Ilość edycji wpisu: 3 | Ogonek: może powstawać w dwóch miejscach i jest do usunięcia tylko w PL/DPL: załącz odwracanie BURST TOC PL w radiotelefonie sterującym, zobacz jaki będzie efekt...
Jak masz sterowanie tylko po SQ to marne szanse...
W GM340/360/380 nie działało to najlepiej, w DM-ach już było bardzo dobrze...
BTW: takich niedoróbek Motorola miała kilka, ale są bez znaczenia. Osobiście zawsze zostawiałem ogonek, dla mnieJ zdyscyplinowanych użytkowników zostawiałam nawet RB ustawiony na 425 Hz na zakończenie nadawania przekaźnika, by się nie "wcinali" po "pisowsku". |
| | |
| SQ9MUR | 09.05.2020 23:54:07 |
Grupa: Użytkownik
QTH: Tarnów
Posty: 751 #5456291
Od: 2009-9-23
| sp5gzv pisze:
Ogonek: może powstawać w dwóch miejscach i jest do usunięcia tylko w PL/DPL: załącz odwracanie BURST TOC PL w radiotelefonie sterującym, zobacz jaki będzie efekt...
Jak masz sterowanie tylko po SQ to marne szanse...
W GM340/360/380 nie działało to najlepiej, w DM-ach już było bardzo dobrze...
BTW: takich niedoróbek Motorola miała kilka, ale są bez znaczenia. Osobiście zawsze zostawiałem ogonek, dla mnieJ zdyscyplinowanych użytkowników zostawiałam nawet RB ustawiony na 425 Hz na zakończenie nadawania przekaźnika, by się nie "wcinali" po "pisowsku".
Dokładnie tak jak piszesz. W GM340/360 trudny temat. Mam GM340 i niestety PL nie do końca zdaje egzamin. Myślałem, że mam za małą wiedzę i jest jakiś sposób. Dałem cichego bip-a na koniec i jest całkiem nieźle, ale nie jest idealnie.
_________________
Maciek SQ9MUR
RPT:
DMR SR9TR
DMR SR9VDM
FM SR9A |
| | |
