| SQ9PCH | 13.08.2014 21:10:37 |
Grupa: Użytkownik
QTH: KO00LA
Posty: 85 #1916659
Od: 2011-12-7
Ilość edycji wpisu: 1 | Witka
Chciałbym potwierdzić iż najnowszy soft 2.26 z poprawkami Karola SP4SKD również działa 100% z Id-5100 .
Sprawdziłem dokładnie na :
1. ID-5100
2. IC-7100
3. E880
4. E92D
5. ID-31
6. ID-51
KAROL DOBRA ROBOTA ! .
I właśnie to jest istota otwartych projektów modyfikujesz dowolnie. Czysta wolność jest w nas ..
Teraz tylko dorobić auto kalibrację i będzie miodzio :-)
Pozdrawiam
_________________
SQ9PCH via SR9VVO 439.43750 DV
Jest "Arduino" jest środowisko jest kompilator . I wszystko jasne. |
| | |
| Electra | 22.11.2024 00:04:38 |
 |
|
| | |
| SQ7OFD | 14.08.2014 16:12:41 |
Grupa: Użytkownik
QTH: Łódź
Posty: 518 #1917205
Od: 2009-9-11
| Dongle już dość intensywnie testujemy i wygląda na to, że wszystkie 10 sztuk jakie udało się na szybko złożyć działają bez problemu. Postanowiliśmy zafundować sobie jeszcze po sztuce więc kolejce 10 w drodze
_________________
Artur.
D-STAR ŁÓDŹ TEAM.
|
| | |
| SQ9PCH | 14.08.2014 18:55:03 |
Grupa: Użytkownik
QTH: KO00LA
Posty: 85 #1917282
Od: 2011-12-7
| I tak trzymać. Ja myślę Artur że jeszcze po dwie sztuki nie zaszkodzi bo cena dobra ... Wiesz taki zapasowy gdyby się zamoczył zgubił bądź zaginał w akcji. Ja mam 3 na wszelki wypadek .. Jeden w domu drugi u szwagra jeden w schowku w samochodzie z malinami :-)
Pozdrawiam
_________________
SQ9PCH via SR9VVO 439.43750 DV
Jest "Arduino" jest środowisko jest kompilator . I wszystko jasne. |
| | |
| SQ7OFD | 15.08.2014 09:31:25 |
Grupa: Użytkownik
QTH: Łódź
Posty: 518 #1917532
Od: 2009-9-11
| No dokładnie jakoś tak będzie
_________________
Artur.
D-STAR ŁÓDŹ TEAM.
|
| | |
| Dami24 | 15.08.2014 12:47:40 |
Grupa: Użytkownik
QTH: Jastrzębie Zdrój
Posty: 107 #1917654
Od: 2009-2-16
| Kto z kolegów sprzedaje gotowe kity ? i ile ta przyjemność kosztuje.
_________________
SQ9NFE
ICOM ID-51E D-STAR
HOSPOT
DIAMOND X-50
Diamond SX-400
H1000B |
| | |
| SQ9PCH | 15.08.2014 14:04:55 |
Grupa: Użytkownik
QTH: KO00LA
Posty: 85 #1917705
Od: 2011-12-7
| Nikt nie sprzedaje bo komercji mówimy stanowczo nie . Jak sam zamówisz części w china to będzie cie to kosztować około 100 zł
_________________
SQ9PCH via SR9VVO 439.43750 DV
Jest "Arduino" jest środowisko jest kompilator . I wszystko jasne. |
| | |
| Dami24 | 15.08.2014 14:16:37 |
Grupa: Użytkownik
QTH: Jastrzębie Zdrój
Posty: 107 #1917711
Od: 2009-2-16
| Taki biegły z elektroniką nie jestem , wolę cały poskładany zestaw zakupić
_________________
SQ9NFE
ICOM ID-51E D-STAR
HOSPOT
DIAMOND X-50
Diamond SX-400
H1000B |
| | |
| sp6vxu | 17.08.2014 17:22:17 |
Grupa: Użytkownik
QTH: Wrocław
Posty: 61 #1918951
Od: 2009-6-21
| Witam
Zakupiłem dzisiaj za 10 zł terminal Wyse Winterm S10 SX0 ThinClient WTOS 7.x
Proszę o info czy się nadaje do DVSP.
|
| | |
| SQ9MDD | 19.08.2014 17:45:46 |
Grupa: Użytkownik
Posty: 277 #1920662
Od: 2011-3-24
| Jeśli możesz tam odpalić ircDDBGateway i D-Star Repeater masz wolny port USB i możesz to do sieci podłączyć to pewnie będzie śmigać. Oczywiście głowy za to nie dam...
_________________
Rysiek
http://sq9mdd.qrz.pl
http://hamspirit.pl |
| | |
| SQ6NET | 26.08.2014 15:30:24 |
Grupa: Użytkownik
QTH: Wrocław / Szkocja
Posty: 390 #1926035
Od: 2013-10-16
Ilość edycji wpisu: 1 | Wczoraj chciałem się pochwalić moim egzemplarzem, ale okazało się, że jest problem i nie działa, konkretnie nie ma sygnału RF. Wgrany nowy firmware, zainstalowane i skonfigurowany soft do obsługi, nawet na LCD pojawia się moja częstotliwość i znak, ale w radiu cisza, żaden beacon w eter nie wchodzi, również na sygnał mojego ręczniaka DVSP2 jest głuchy.
Zacząłem od sprawdzenia zwarć. Żadnych nie znalazłem, ale niepokojące są napięcia. Na szynie 5V jest między 4.65-4.95V, czyli w porządku, ale na szynie 3V3 jest 3.64-4.53V i to jest mocno niepokojące, a na LLC na nóżce LV jest 1.44V! Pomiary dokonane w kilku miejscach i napięcia na szynie zawsze są jednakowe, wyjątek to ten LLC. Na generator wchodzi również 1.4V i to chyba jest sedno problemu, zastanawiam się tylko skąd z szyny 3V3 wchodzi napięcie na LLC i dalej na TCXO.
_________________
Mateusz SQ6NET/MM0WRO
http://sq6net.blogspot.com |
| | |
| SP4KDK | 26.08.2014 20:07:45 |
Grupa: Użytkownik
QTH: JO94TB PASŁĘK
Posty: 600 #1926264
Od: 2010-9-11
| SQ6NET pisze:
Wczoraj chciałem się pochwalić moim egzemplarzem, ale okazało się, że jest problem i nie działa, konkretnie nie ma sygnału RF. Wgrany nowy firmware, zainstalowane i skonfigurowany soft do obsługi, nawet na LCD pojawia się moja częstotliwość i znak, ale w radiu cisza, żaden beacon w eter nie wchodzi, również na sygnał mojego ręczniaka DVSP2 jest głuchy.
Zacząłem od sprawdzenia zwarć. Żadnych nie znalazłem, ale niepokojące są napięcia. Na szynie 5V jest między 4.65-4.95V, czyli w porządku, ale na szynie 3V3 jest 3.64-4.53V i to jest mocno niepokojące, a na LLC na nóżce LV jest 1.44V! Pomiary dokonane w kilku miejscach i napięcia na szynie zawsze są jednakowe, wyjątek to ten LLC. Na generator wchodzi również 1.4V i to chyba jest sedno problemu, zastanawiam się tylko skąd z szyny 3V3 wchodzi napięcie na LLC i dalej na TCXO.
Generator dobrze wkleiłeś daj fote.
_________________
73! de SP4KDK, Adam
TEL-..... ----- ---.. -.... ....- ----. ...-- .---- ----- |
| | |
| Electra | 22.11.2024 00:04:38 |
|
|
| | |
| SQ6NET | 26.08.2014 20:16:40 |
Grupa: Użytkownik
QTH: Wrocław / Szkocja
Posty: 390 #1926272
Od: 2013-10-16
| SQ4KDK pisze: SQ6NET pisze:
Wczoraj chciałem się pochwalić moim egzemplarzem, ale okazało się, że jest problem i nie działa, konkretnie nie ma sygnału RF. Wgrany nowy firmware, zainstalowane i skonfigurowany soft do obsługi, nawet na LCD pojawia się moja częstotliwość i znak, ale w radiu cisza, żaden beacon w eter nie wchodzi, również na sygnał mojego ręczniaka DVSP2 jest głuchy.
Zacząłem od sprawdzenia zwarć. Żadnych nie znalazłem, ale niepokojące są napięcia. Na szynie 5V jest między 4.65-4.95V, czyli w porządku, ale na szynie 3V3 jest 3.64-4.53V i to jest mocno niepokojące, a na LLC na nóżce LV jest 1.44V! Pomiary dokonane w kilku miejscach i napięcia na szynie zawsze są jednakowe, wyjątek to ten LLC. Na generator wchodzi również 1.4V i to chyba jest sedno problemu, zastanawiam się tylko skąd z szyny 3V3 wchodzi napięcie na LLC i dalej na TCXO.
Generator dobrze wkleiłeś daj fote.
Raczej tak, ale głowy uciąć nie dam
_________________
Mateusz SQ6NET/MM0WRO
http://sq6net.blogspot.com |
| | |
| SP4KDK | 26.08.2014 20:21:35 |
Grupa: Użytkownik
QTH: JO94TB PASŁĘK
Posty: 600 #1926274
Od: 2010-9-11
| Generator siedzi dobrze,mam nadzieje ze lut nie dotyka obudowy generatora.
_________________
73! de SP4KDK, Adam
TEL-..... ----- ---.. -.... ....- ----. ...-- .---- ----- |
| | |
| SQ6NET | 26.08.2014 20:24:27 |
Grupa: Użytkownik
QTH: Wrocław / Szkocja
Posty: 390 #1926276
Od: 2013-10-16
| Sprawdziłem miernikiem, przejście tylko Obudowa - Masa, czyli tak jak ma być
_________________
Mateusz SQ6NET/MM0WRO
http://sq6net.blogspot.com |
| | |
| SP4KDK | 26.08.2014 20:39:29 |
Grupa: Użytkownik
QTH: JO94TB PASŁĘK
Posty: 600 #1926286
Od: 2010-9-11
| Jeśli jesteś pewien że poskładałeś dobrze,powinno działać ale obstawiałbym walnięty generator miałem to samo dobrze że miałem na podmianke.
_________________
73! de SP4KDK, Adam
TEL-..... ----- ---.. -.... ....- ----. ...-- .---- ----- |
| | |
| SQ6NET | 26.08.2014 20:42:56 |
Grupa: Użytkownik
QTH: Wrocław / Szkocja
Posty: 390 #1926293
Od: 2013-10-16
| SQ4KDK pisze:
Jeśli jesteś pewien że poskładałeś dobrze,powinno działać ale obstawiałbym walnięty generator miałem to samo dobrze że miałem na podmianke.
Pewien to jestem tylko tego że kiedyś umrę. Generatory to jeszcze mam 3 i może faktycznie warto wymienić. Dzięki za radę, jutro coś zmajstruje.
_________________
Mateusz SQ6NET/MM0WRO
http://sq6net.blogspot.com |
| | |
| SQ7OFD | 26.08.2014 22:41:19 |
Grupa: Użytkownik
QTH: Łódź
Posty: 518 #1926403
Od: 2009-9-11
| To czekamy z niecierpliwością, my również odkryliśmy pewne małe oby przejściowe problemy, ale zanim napiszę coś więcej chcemy poszukać dokładnie przyczyny i jak ją znajdziemy i drobnostka się naprawi to dokładnie opiszę.
_________________
Artur.
D-STAR ŁÓDŹ TEAM.
|
| | |
| SQ6NET | 27.08.2014 16:49:49 |
Grupa: Użytkownik
QTH: Wrocław / Szkocja
Posty: 390 #1927016
Od: 2013-10-16
| Niestety wymiana generatora nie przyniosła żadnych zmian.
_________________
Mateusz SQ6NET/MM0WRO
http://sq6net.blogspot.com |
| | |
| SQ8OHR | 06.09.2014 12:16:08 |
Grupa: Użytkownik
QTH: KO11GG
Posty: 2 #1934587
Od: 2011-3-6
Ilość edycji wpisu: 2 | Witam
Na prośbę Rysia wstawiam zdjęcie gotowego do pracy Hot Spota.
Rysiu podziękowania za pomoc w uruchomieniu.
To pierwszy z czterech w pełni uruchomiony w Lublinie. Wszystkie złożone przez Artura SQ8KJK.
Obudowa o wym. 10,5cm x 5,5cm x 2,4cm. Całość mieści się idealnie. Pozostało mi jeszcze zaprojektowanie i wykonanie w drukarni płytki na przód. Ok. 10 zł.
 |
| | |
| SQ9ATC | 08.09.2014 21:31:52 |
Grupa: Użytkownik
QTH: Krynica Zdrój / Łomianki
Posty: 71 #1936474
Od: 2010-10-18

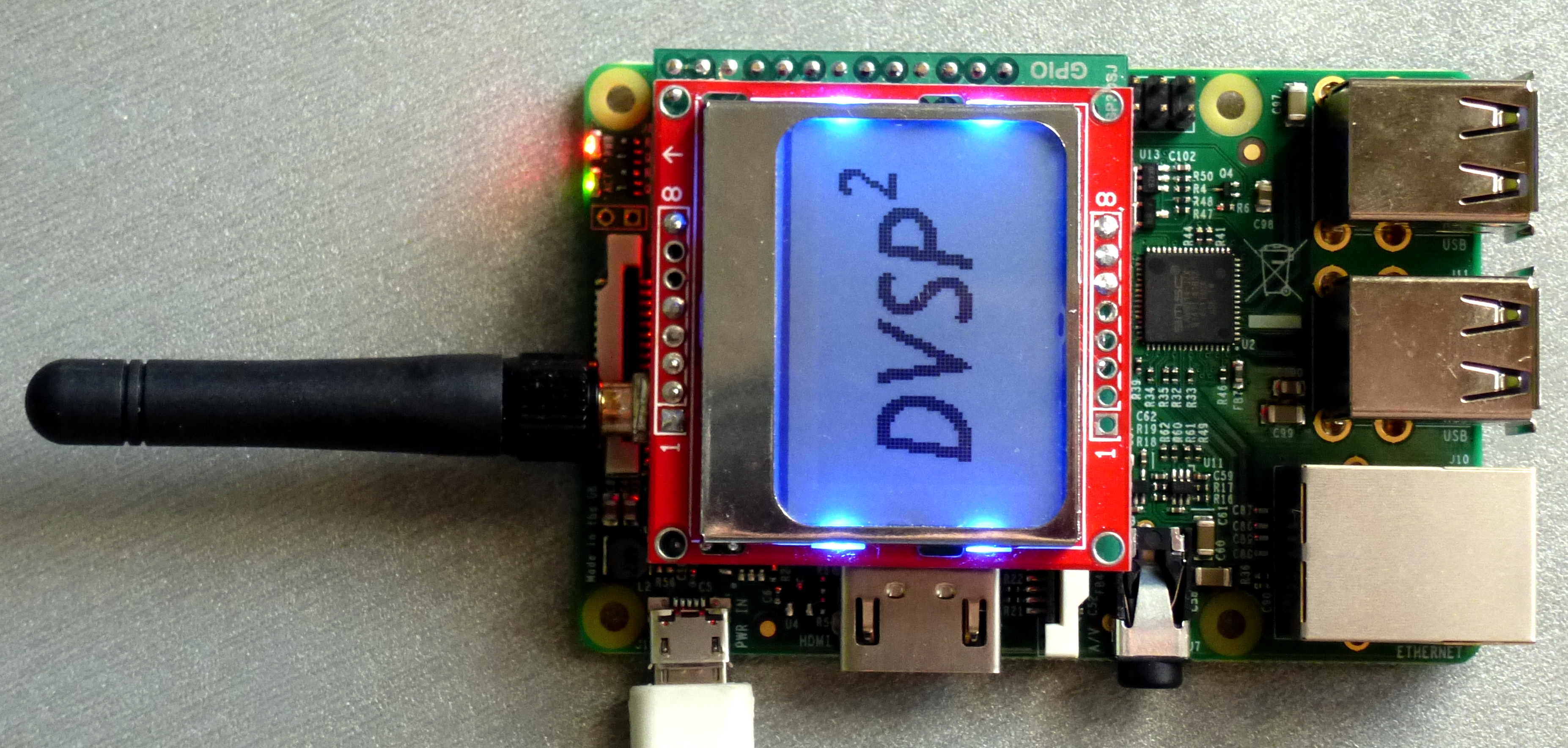

Ilość edycji wpisu: 1 | Z przytupem do tzw. Grupy Kreatywnej dołączył... baloniarz Artur SP3OSJ, całe DVSP mieści się na PCB wielkości wyświetlacza, zobaczcie sami:
Produkcję PCB organizuje oczywiście Tomek SQ9PCH. Zapewne wkrótce przekaże szczegóły.
Dla porównania, tak wyglądała wersja prototypowa - na pająka ))
https://www.facebook.com/sp5yam/photos/a.636844183076866.1073741843.511998788894740/636844463076838/?type=3&theater
Przy okazji załączam zdjęcie polskiego "zamiennika" konwertera stanów (level shifter)
Działa lepiej od oryginału, ciut wyższe napięcie zasilania RF7021SE to lepsza czułość, większa moc itd.
4 rezystory 8,2k i 2 diody krzemowe np. 1N4148 połączone szeregowo, oczywiście w kierunku od 5V do 3,3V i już.
Jeśli DVSP zasilacie z USB PC-ta, to napięcie zasilanie na USB może być 4,8V, więc nawet jedna dioda wystarczy...
_________________
Pozdrawiam,
Tomek SQ9ATC/SP5TC
|
| | |
