| En57_kibel | 19.03.2024 14:40:41 |
Grupa: Użytkownik
Posty: 35 #8163997
Od: 2018-3-17

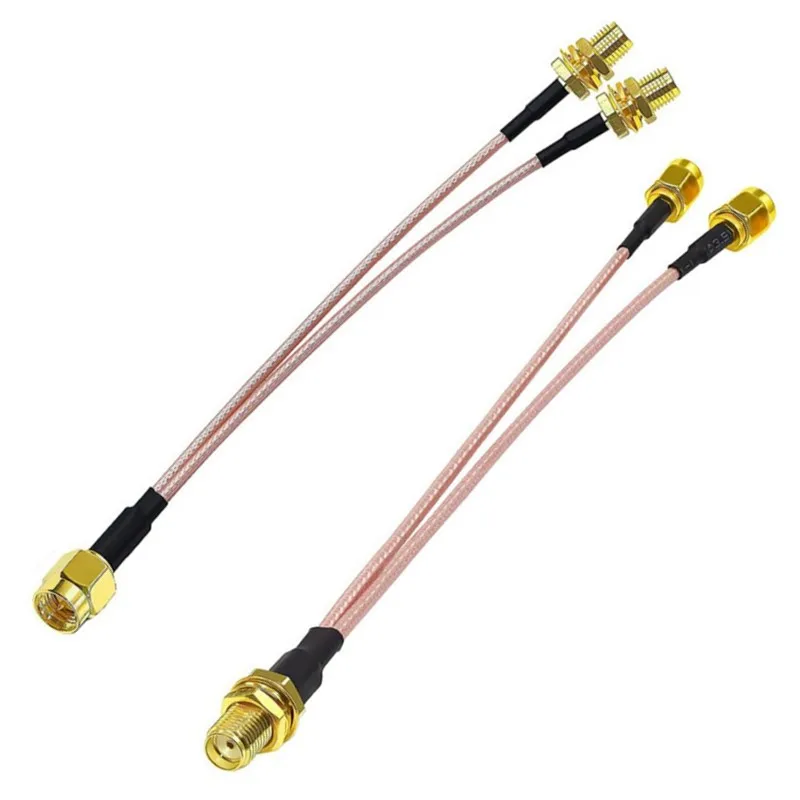

Ilość edycji wpisu: 2 | Dwa radia, jedna antena, tylko odbiór, bez nadawania. Zastosować trójnik czy może taką rozszywkę? Testował ktoś? Na UKF.
 |
| | |
| Electra | 27.04.2024 23:41:17 |
 |
|
| | |
| SP6IX | 19.03.2024 16:00:12 |
Grupa: Użytkownik
Posty: 8134 #8164010
Od: 2008-3-18
| Bardzo dobry pomysł ,sam to skopiowałem od kolegów z zespołu SN9D ,jednym FT736 sterowali dwie końcówki lampowe więcej informacji to pisz do do Romka SP9FOW.
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| pswiatki | 19.03.2024 16:21:06 |
Grupa: Użytkownik
Posty: 160 #8164012
Od: 2018-12-4
| A ja mam pytanie: czy taka rozszywka (a też i trójnik - rozumiany jako szpejo z 3 złączami RF połączonymi galwanicznie wprost) nie powoduje z automatu kompletnego rozwalenia dopasowania impedancyjnego? |
| | |
| sp6gwn | 19.03.2024 16:28:44 |
Grupa: Użytkownik
Posty: 216 #8164013
Od: 2013-5-4
| En57_kibel pisze: Dwa radia, jedna antena, tylko odbiór, bez nadawania. Zastosować trójnik czy może taką rozszywkę? Testował ktoś? Na UKF.
Witam.
W/g mnie jeżeli taka "rozszywka"jest wykonana z kabli 50 om i używasz fidera 50 om to zadziała tak samo jak zwykły trójnik.
Około połowa sygnału Ci się straci-podzieli.Lepiej wykonać podobny do "rorszywki " dzielnik-sumator typu Wilkinson to będziesz miał dpasowanie.
73 Henryk |
| | |
| SP6IX | 19.03.2024 16:28:51 |
Grupa: Użytkownik
Posty: 8134 #8164014
Od: 2008-3-18
| Na pewno tak ale przy nadawaniu przy odbiorze jest to pomijalne ,te informacje to moje próby na UHF i SHF.by zrobić by jedno radio zasilał sygnałem dwa wzmacniacze (w moim przypadku 180W UHF).
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| djbpm | 19.03.2024 16:35:22 |
Grupa: Użytkownik
Posty: 367 #8164015
Od: 2018-8-31
| pswiatki pisze:
A ja mam pytanie: czy taka rozszywka (a też i trójnik - rozumiany jako szpejo z 3 złączami RF połączonymi galwanicznie wprost) nie powoduje z automatu kompletnego rozwalenia dopasowania impedancyjnego?
Powoduje, ale do odbioru zwykle to nie przeszkadza. Poza tym można to w ramach 1 pasma dopasować stosując kolejny trójnik i 2 kawałki fidera, jeżeli ktoś potrzebuje. A czy trójnik czy "rozszywka", to ja bym wolał trójnik, bardziej mechanicznie to do mnie przemawia. |
| | |
| SP6J | 19.03.2024 17:27:42 |
Grupa: Użytkownik
QTH: Stara Kamienica JO70SV
Posty: 45 #8164028
Od: 2016-12-28
| Podłącz obciążenia 50 OHm na dwóch końcach i podłącz NanoVna i zobaczysz co i jak .
_________________
SP6PCP(SN6J) member |
| | |
| VSS | 19.03.2024 18:16:38 |
Grupa: Użytkownik
QTH: POZnan*
Posty: 3787 #8164055
Od: 2009-12-24
| En57_kibel pisze: Dwa radia, jedna antena, tylko odbiór, bez nadawania. Zastosować trójnik czy może taką rozszywkę? Testował ktoś? Na UKF.
A czym różni się trójnik od takiej "rozszywki" - cokolwiek to znaczy.
Co z impedancją, czy na wszystkich portach mamy 50om?
_________________
Artur VSS
https://sp3vss.eu
PZK - Piraci Z Karaibów
Udostępniający link nie odpowiada z automatu za treść:
https://tiny.pl/tqrng
http://hudoc.echr.coe.int/eng?i=001-187930
|
| | |
| sp9fys | 19.03.2024 18:24:11 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 1668 #8164060
Od: 2010-11-28
Ilość edycji wpisu: 1 | Na takiej "rozszywce" z kabelków 50om o przypadkowej długości dopasowania impedancyjnego nie będzie.
Dla podzielenia mocy z zadawalającym dopasowaniem trzeba użyć nie kabelków 50om lecz 75om o długości k x 1/4lambda x wsp. skrócenia gdzie k - nieparzyste - 1,3,5...
_________________
R.
Try not. Do. Or do not. There is no try.
Yoda
|
| | |
| sq6ms | 19.03.2024 18:55:20 |
Grupa: Użytkownik
QTH: JN23qf
Posty: 361 #8164069
Od: 2010-10-15
| En57_kibel pisze: Dwa radia, jedna antena, tylko odbiór, bez nadawania. Zastosować trójnik czy może taką rozszywkę? Testował ktoś? Na UKF.
Jesli na jedno pasmo, to :
https://www.microwaves101.com/encyclopedias/wilkinson-power-splitters
_________________
vy73 de Maciek SQ6MS/F4VSQ
|
| | |
| VSS | 19.03.2024 19:28:55 |
Grupa: Użytkownik
QTH: POZnan*
Posty: 3787 #8164082
Od: 2009-12-24
Ilość edycji wpisu: 2 | sp9fys pisze:
Na takiej "rozszywce" z kabelków 50om o przypadkowej długości dopasowania impedancyjnego nie będzie.
Dla podzielenia mocy z zadawalającym dopasowaniem trzeba użyć nie kabelków 50om lecz 75om o długości k x 1/4lambda x wsp. skrócenia gdzie k - nieparzyste - 1,3,5...

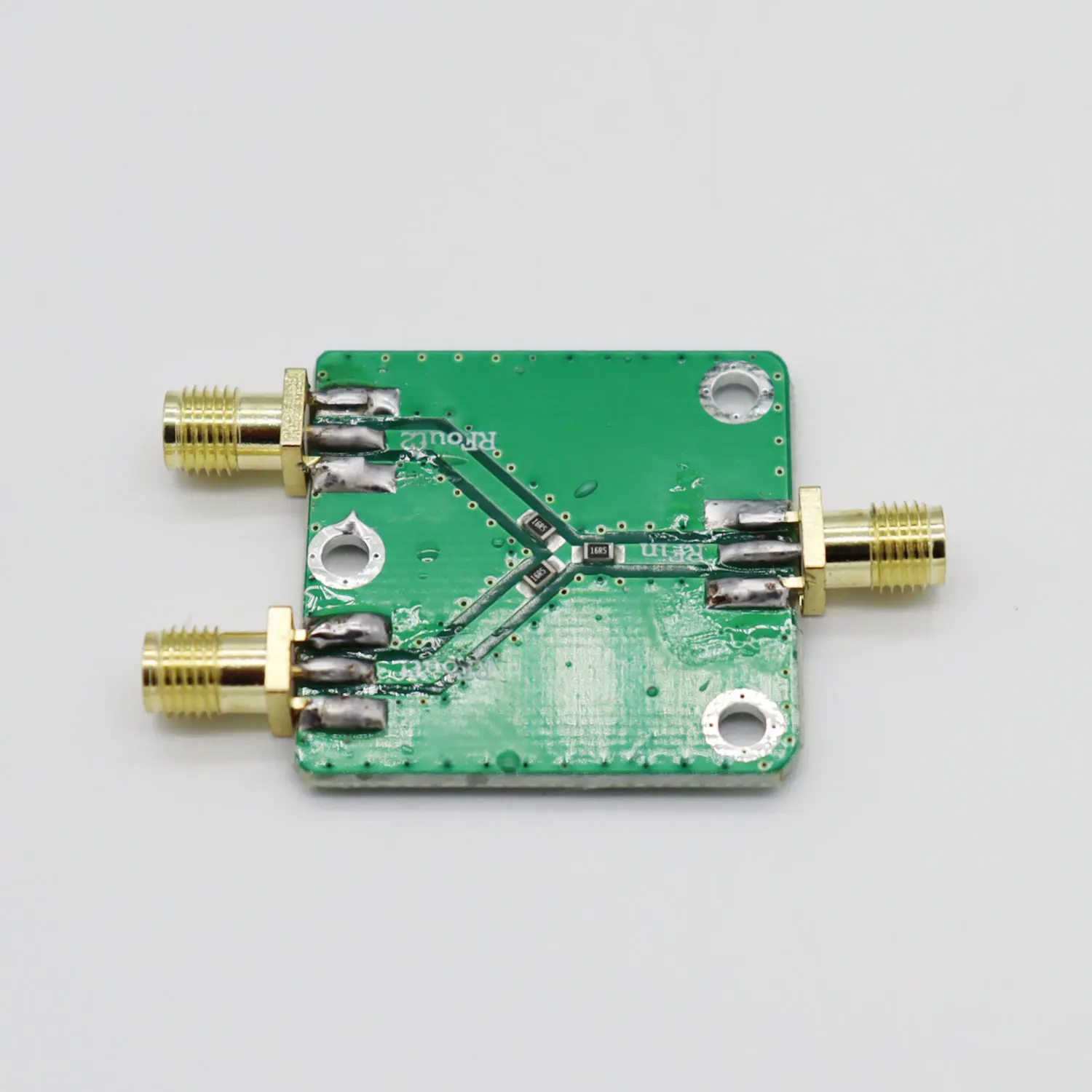

to równie dobrze można to połączyć drutem kolczastym, po co takie cuda.
nie warto wydać te marne 10 złotych i zrobić to zgodnie z sztuką?
https://pl.aliexpress.com/item/1005005039280308.html
_________________
Artur VSS
https://sp3vss.eu
PZK - Piraci Z Karaibów
Udostępniający link nie odpowiada z automatu za treść:
https://tiny.pl/tqrng
http://hudoc.echr.coe.int/eng?i=001-187930
|
| | |
| Electra | 27.04.2024 23:41:17 |
|
|
| | |
| sp9fys | 19.03.2024 22:57:37 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 1668 #8164131
Od: 2010-11-28
| VSS pisze: sp9fys pisze:
Na takiej "rozszywce" z kabelków 50om o przypadkowej długości dopasowania impedancyjnego nie będzie.
Dla podzielenia mocy z zadawalającym dopasowaniem trzeba użyć nie kabelków 50om lecz 75om o długości k x 1/4lambda x wsp. skrócenia gdzie k - nieparzyste - 1,3,5...
to równie dobrze można to połączyć drutem kolczastym, po co takie cuda.
nie warto wydać te marne 10 złotych i zrobić to zgodnie z sztuką?
https://pl.aliexpress.com/item/1005005039280308.html
Ano czasem nie warto wydawać dychy na zwykły tłumik rezystancyjny ale zrobić to zgodnie ze sztuką tak jak podałem. Bo to dzielnik mocy w odróżnieniu od rezystancyjnego tłumika z fotki. Jaka jest różnica, to już musisz sam...
_________________
R.
Try not. Do. Or do not. There is no try.
Yoda
|
| | |
| VSS | 20.03.2024 14:32:00 |
Grupa: Użytkownik
QTH: POZnan*
Posty: 3787 #8164332
Od: 2009-12-24
| sp9fys pisze:
Ano czasem nie warto wydawać dychy na zwykły tłumik rezystancyjny ale zrobić to zgodnie ze sztuką tak jak podałem. Bo to dzielnik mocy w odróżnieniu od rezystancyjnego tłumika z fotki. Jaka jest różnica, to już musisz sam...
te trzy decybele będą niezauważalne.
_________________
Artur VSS
https://sp3vss.eu
PZK - Piraci Z Karaibów
Udostępniający link nie odpowiada z automatu za treść:
https://tiny.pl/tqrng
http://hudoc.echr.coe.int/eng?i=001-187930
|
| | |
| En57_kibel | 21.03.2024 14:47:14 |
Grupa: Użytkownik
Posty: 35 #8164578
Od: 2018-3-17
| VSS-dzięki, tego nie widziałem.
No nic, zamówiłem i to od VSS i zrobię to jak podał SP9FYS, ciekawe czy będzie jakaś różnica. |
| | |
| RV12P2000 | 21.03.2024 17:58:29 |
Grupa: Użytkownik
Posty: 860 #8164634
Od: 2019-5-24
| 6dB. |
| | |
