| SP4BF | 11.12.2025 12:10:59 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4601 #8337763
Od: 2007-11-26
| Witam. Ostatnio stałem się posiadaczem kolejnego Radmora 3001 z syntezą SP6HUK. Kupiłem z sentymentu. Stan był nieznany i brakowało mikrofonu. Wstępnie to już uruchomiłem i dopasowałem mikrofon dynamiczny ale radio ma za dużą dewiację. Możę ktoś przypomni który PR`ek jest odpowiedzialny za poziom dewjacji bo kompletnie wyleciało mi to z głowy.
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| Electra | 18.12.2025 08:18:57 |
 |
|
| | |

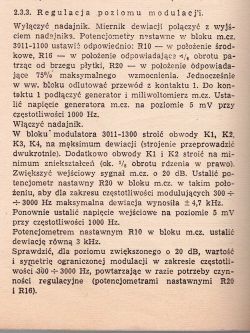

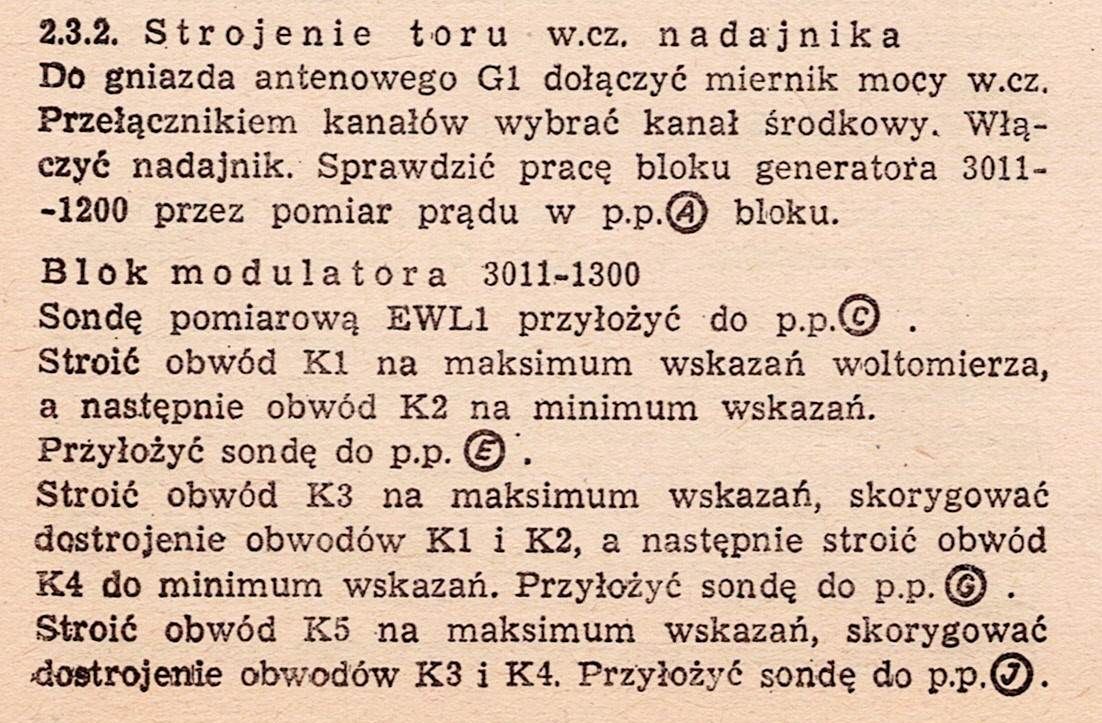

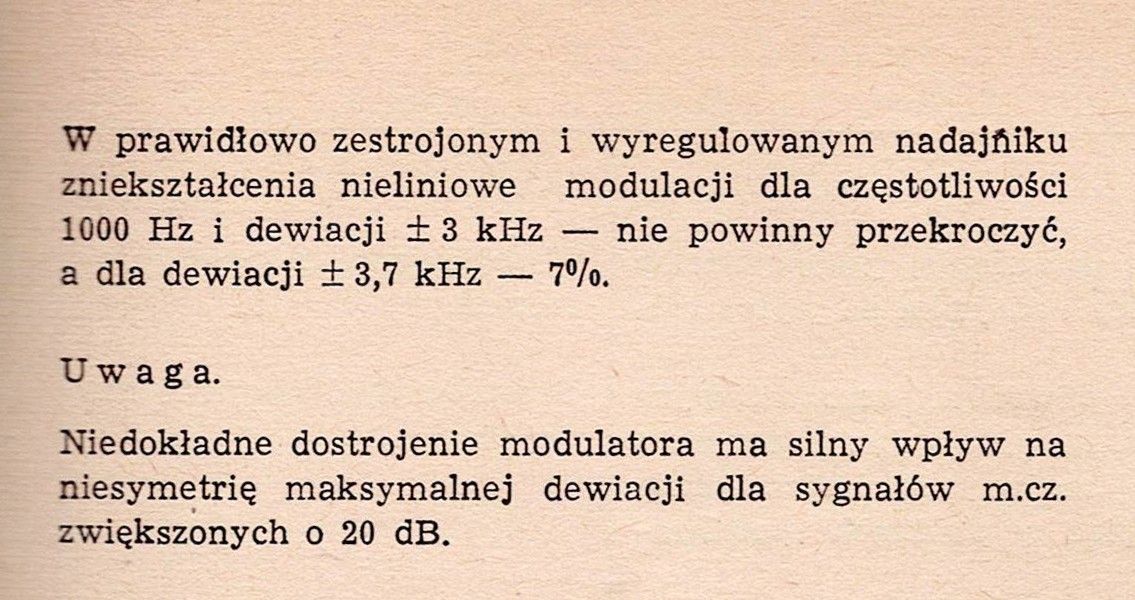

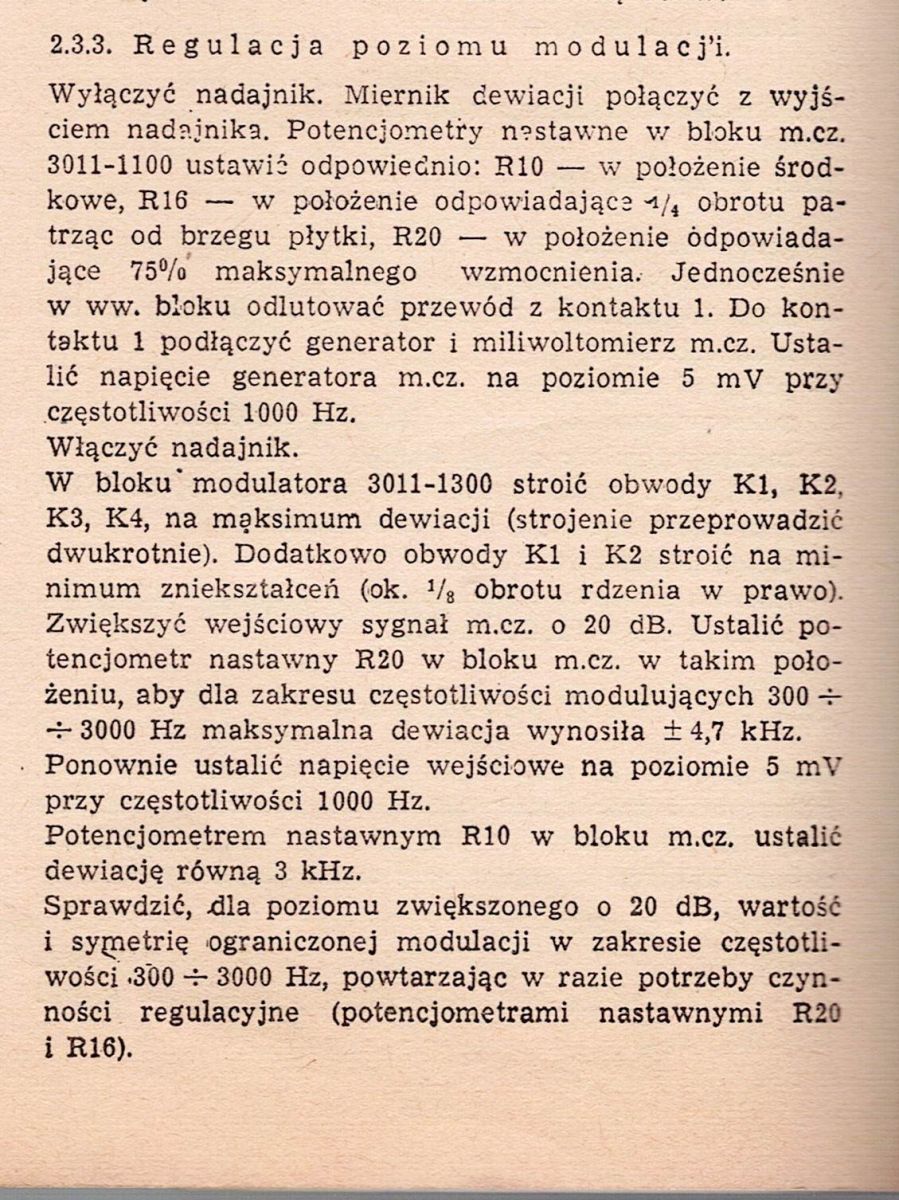

| sp7xft | 11.12.2025 12:51:00 |
Grupa: Użytkownik
QTH: KO00HU
Posty: 681 #8337769
Od: 2008-3-28
|
|
| | |
| SP4BF | 11.12.2025 13:06:53 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4601 #8337773
Od: 2007-11-26
| Czy to jest z jakiejś serwisówki czy z książki?
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| sp7xft | 11.12.2025 13:09:52 |
Grupa: Użytkownik
QTH: KO00HU
Posty: 681 #8337775
Od: 2008-3-28
| Z serwisówki - kiedyś (30+ lat temu?) dostałem parę kartek.... |
| | |
| SP4BF | 11.12.2025 13:20:07 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4601 #8337780
Od: 2007-11-26
| ok.A może masz też regulację mocy wyjściowej?
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| sp7xft | 11.12.2025 13:21:41 |
Grupa: Użytkownik
QTH: KO00HU
Posty: 681 #8337781
Od: 2008-3-28
| Poszukam, ale teraz nie mam czasu. Postaram się wieczorem. |
| | |
| SP4BF | 11.12.2025 13:26:36 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4601 #8337782
Od: 2007-11-26
| ok. Z tego co zmierzyłem to wychodzi z niego tylko 5W - z tego co pamiętam to chyba powinno być więcej...Mam gdzieś książkę-muszę poszukać...
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| sp3suz | 11.12.2025 15:55:28 |
Grupa: Użytkownik
QTH: JO72SV
Posty: 3468 #8337827
Od: 2011-3-19

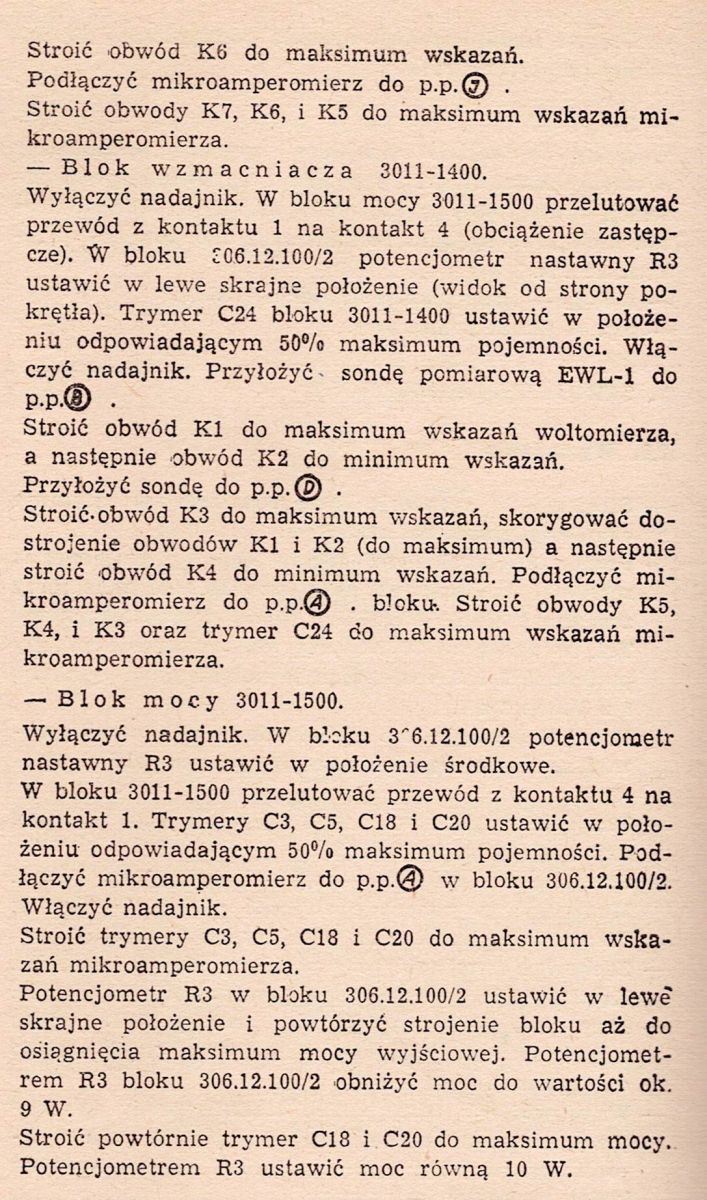

| Regulacja mocy wyjściowej odbywa się na płytce wzmacniacza mocy obok filtra antenowego. Tylko nie przesadź z tym . Średnia bezpieczna moc to 8 Watów czyli 60 uA na sondzie pomiarowej na płytce wzmacniacza.
_________________
Pijmy piwo jedzmy śledzie , będziem silni jak niedzwiedzie! |
| | |
| sp7xft | 11.12.2025 16:28:58 |
Grupa: Użytkownik
QTH: KO00HU
Posty: 681 #8337834
Od: 2008-3-28
|   |
| | |
| SP4BF | 11.12.2025 16:53:34 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4601 #8337838
Od: 2007-11-26
| Jeszcze czeka mnie strojenie filtrów wyjściowych bo 5W to mam 11
44.750MHz a na 145.500MHz 300mW...
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| sq6ade | 11.12.2025 21:56:19 |
Grupa: Użytkownik
QTH: Wrocław (Breslau) Party-n
Posty: 15337 #8337931
Od: 2008-3-21
| O ile pamiętam w 3001 nie było varicapów do modulowania FM tylko jakiś zmyślny układ.
Instalując pll od sp6huk być może ścieżka audio do RF przebiegała inaczej.
Pll sp6huk na pewno miała klasyczne vco z varicapem.
Fotki ?
_________________
"Panta rej" jak mawiał Demokles z Akwirynu
SJMP $
|
| | |
| Electra | 18.12.2025 08:18:57 |
|
|
| | |
| SP4BF | 13.12.2025 01:35:42 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4601 #8338142
Od: 2007-11-26
| A może ktoś podpowie gdzie wpiac w tym wynalazku generator subtonow CTCSS.
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| sp3slu | 14.12.2025 13:32:32 |
Grupa: Użytkownik
QTH: MARIANTÓW JO92FC
Posty: 1578 #8338309
Od: 2010-9-14
| Dotyczy regulacji dewiacji "względna głośność modulacji" w 3001 z syntezą. Przy takim układzie nie regulujesz już według instrukcji Radmora. Nie ma bloku modulującego Radmora, tam była uzyskiwana modulacja FM przez modulację fazy w obwodach LC z warikapami, następnie powielanie. Modulację FM uzyskuje się w syntezie, domyślam się, że w generatorze VCO. Trzeba szukać w dokumentacji syntezy SP6HUK. Ja niestety więcej nie wiem, 73 ! |
| | |
| sq6ade | 15.12.2025 11:30:17 |
Grupa: Użytkownik
QTH: Wrocław (Breslau) Party-n
Posty: 15337 #8338503
Od: 2008-3-21

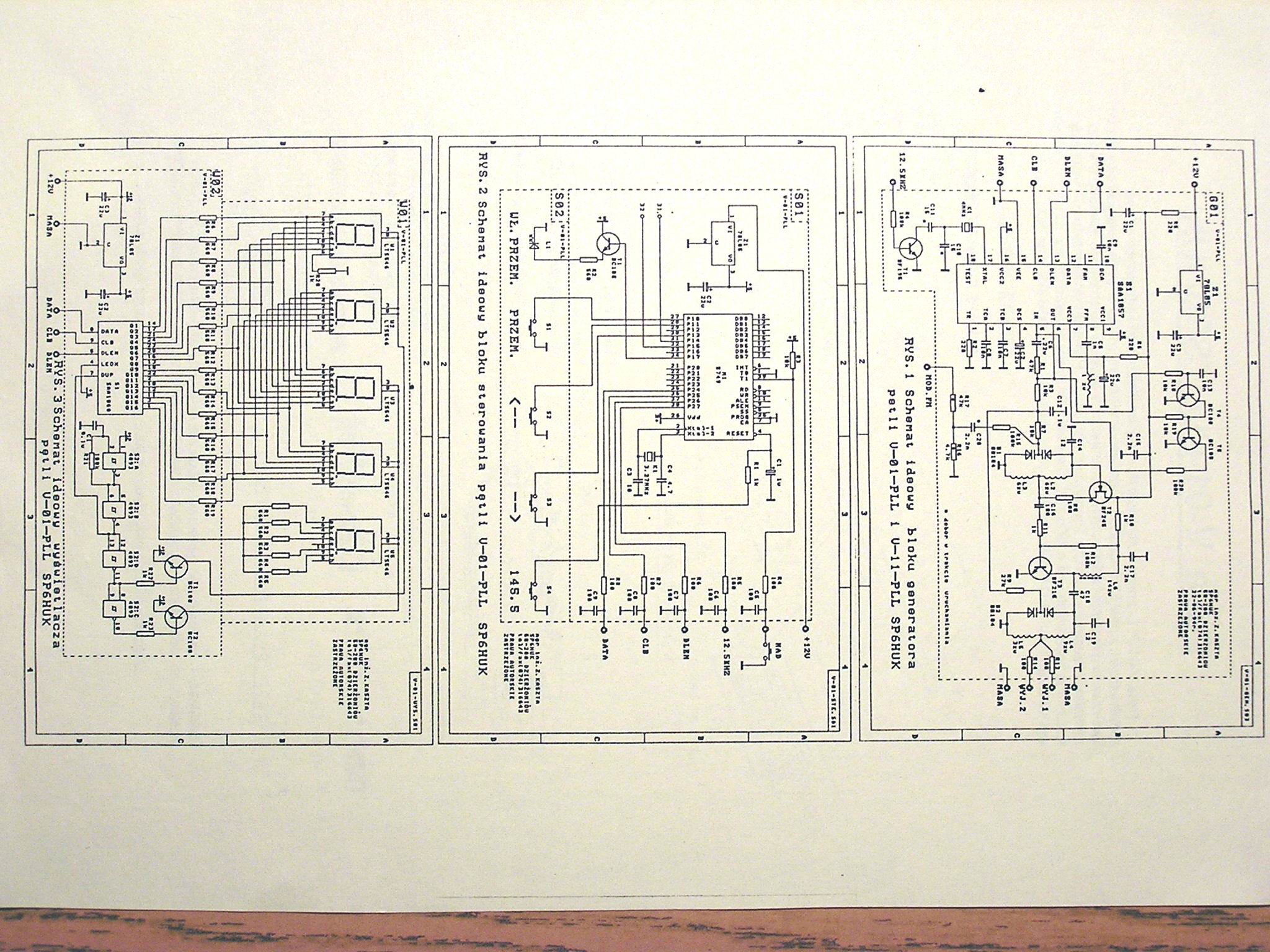

Ilość edycji wpisu: 3 | Jedna z pierwszych PLL sp6huk już na manelach z tunera Diory (Intel 8748/49 , SAA1057 , driver LED) - poprzednia była na liczniku CMOS 40103 z mieszaczem wstępnym - świetna konstrukcja.
Widać wejście m.cz. do modulowania FM:
Niezabezpieczony EPROM w procku umożliwiał odczytanie HEX dekompilację i wprowadzenie pewnych zmian co uczynił pewien kolega
_________________
"Panta rej" jak mawiał Demokles z Akwirynu
SJMP $
|
| | |
| SP4BF | 16.12.2025 08:44:37 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4601 #8338718
Od: 2007-11-26
| Taką właśnie mam w tym który ostatnio nabyłem. Mam Pytanie. Wyłącznik S4 na schemacie opisany jest jako 145.5 a u mnie jest 145.375. Czy to jest w programie czy można to jakoś zmienić z klawiatury?
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| SP4BF | 16.12.2025 10:06:20 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4601 #8338727
Od: 2007-11-26
| SQ6ADE a możesz wysłać mi to na e-mail: sp4bf@wp.pl bo tu trochę nieczytelne...
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| sq6ade | 16.12.2025 18:23:46 |
Grupa: Użytkownik
QTH: Wrocław (Breslau) Party-n
Posty: 15337 #8338814
Od: 2008-3-21
| Ten schemat wisi na elektrodzie. Nie widzę tam lepszego.
Mam gdzieś papierową wersję ale znajdę ją jak zwykle w przyszłości szukając czegoś innego.
Tzw. szybki kanał CALL jest w pamięci programu w procku.
Podejrzewam że HUK zmienił go na życzenie przy zamówieniu.
_________________
"Panta rej" jak mawiał Demokles z Akwirynu
SJMP $
|
| | |
| SP4BF | 17.12.2025 09:25:30 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4601 #8338911
Od: 2007-11-26
| OK. Jak znajdziesz to podeślij proszę na e-mail`. A tak myślałem jeśli chodzi o S4, że to taka "sztywna" pamięć. Niestety u mnie jest, jak już pisałem, 145.375MHz - do niczego mi nie potrzebne ale da się z tym żyć. Zauważyłem, że radio też jest na tej częstotliwości przy włączeniu...
_________________
***** ***
Fan club TRX Digital 942. |
| | |
