| sp6lup | 26.01.2010 23:10:00 |
Grupa: Użytkownik
QTH: Krapkowice JO80XL
Posty: 1133 #427360
Od: 2008-8-11
| Natrafiłem kiedyś w literaturze na schemat bardzo prostego nadajnika CW na jednym tranzystorze. O ile pamiętam było to opracowanie G4RAW. W internecie znajduję opracowania tego krótkofalowca, ale tego konkretnego na jednym tranzystorze nie. Interesują mnie podobne rozwiązania - chodzi o jak najmniejszą liczbę elementów.
_________________
VY73! Henryk SP6LUP
http://www.sp-digi.iq24.pl/
https://ambasador.premiummobile.pl/oferta/zkvc21 |
| | |
| Electra | 26.04.2024 08:50:05 |
 |
|
| | |
| usuniety8_02_2021 | 27.01.2010 09:29:24 |
Grupa: Użytkownik
QTH: Suszec JO90JB
Posty: 9221 #427557
Od: 2008-10-24
Ilość edycji wpisu: 3 | Henryk - a może coś takiego?:
http://www.google.pl/imgres?imgurl=http://www.qsl.net/k5dh/images/6aq5_schematic.jpg&imgrefurl=http://www.qsl.net/k5dh/6aq5.html&h=404&w=442&sz=22&tbnid=erAJhg8weyQGIM:&tbnh=116&tbnw=127&prev=/images%3Fq%3DCW%2Btransmitter&usg=__-IcVC2-d7zHFWn9oNjOCzqGWLVk=&ei=f_lfS8PnAYaJ_AavsZ2zDw&sa=X&oi=image_result&resnum=7&ct=image&ved=0CCMQ9QEwBg
http://www.google.pl/imgres?imgurl=http://www.webx.dk/oz2cpu/radios/144cw2.gif&imgrefurl=http://www.webx.dk/oz2cpu/radios/144cw.htm&h=443&w=598&sz=6&tbnid=tk4K99bHFnJ9DM:&tbnh=100&tbnw=135&prev=/images%3Fq%3DCW%2Btransmitter&usg=__xB6UJektPpSp6ak6SKLqUCHw3BE=&ei=f_lfS8PnAYaJ_AavsZ2zDw&sa=X&oi=image_result&resnum=4&ct=image&ved=0CB0Q9QEwAw
http://translate.googleusercontent.com/translate_c?hl=pl&langpair=en|pl&u=http://www.electronics-tutorials.com/transmitters/30m-qrp-transmitter.htm&rurl=translate.google.pl&twu=1&usg=ALkJrhjS7zxeOzvFKOQqVjJZ72QAgi3LTQ
A ta strona jest bardzo ciekawa:
http://translate.googleusercontent.com/translate_c?hl=pl&langpair=en|pl&u=http://www.electronics-tutorials.com/downloads/downloads.htm&rurl=translate.google.pl&twu=1&usg=ALkJrhjtea-az4pQkOUhygvY6ylt-ISnug |
| | |
| obserwator | 27.01.2010 22:08:09 |
Grupa: Użytkownik
QTH: zachodniopomorskie
Posty: 203 #428820
Od: 2010-1-9
UŻYTKOWNIK ZABLOKOWANY | Przypuszczam, że Heniowi nie chodziło o kilometry linków, ale raczej o kilka konkretnych i prostych układów wykonanych i sprawdzonych przez kolegów praktycznie! Mnie też bardzo interesują takie mikronadajniczki CW, zwłaszcza zasilane napięciem 12V, bo łatwo zastosować do niego mały, żelowy akumulatorek z niesprawnego UPS'a i można wyjechać z takim zestawem nawet zabranym do bagażnika rowerowego! Niektórzy nawet nie wiedzą jaka to frajda nadawać np z FT-817 gdzieś z polnej miedzy, gdzie innym środkiem lokomocji dotarcie jest niemożliwe, a antenę ma się zawieszoną między rosnącymi na miedzy drzewami! Pracowałem tak i to jest naprawdę RADOCHA!!! 73!
Zbycho
_________________
SP1@@@, also SP1-1300
Łk 6:31 |
| | |
| usuniety8_02_2021 | 27.01.2010 22:58:07 |
Grupa: Użytkownik
QTH: Suszec JO90JB
Posty: 9221 #428918
Od: 2008-10-24
Ilość edycji wpisu: 2 |
 |
| | |
| obserwator | 28.01.2010 05:15:30 |
Grupa: Użytkownik
QTH: zachodniopomorskie
Posty: 203 #429070
Od: 2010-1-9
UŻYTKOWNIK ZABLOKOWANY | Mnie by interesowały układy bez kwarców, przestrajanie jest wtedy możliwe w całym obrębie pasma, bo na frekwencjach, na które mamy ewentualny kwarc to z reguły są olbrzymie QRM'y i taki nadajnik jest mało operatywny! 73!
Zbycho
_________________
SP1@@@, also SP1-1300
Łk 6:31 |
| | |
| usuniety8_02_2021 | 28.01.2010 11:30:41 |
Grupa: Użytkownik
QTH: Suszec JO90JB
Posty: 9221 #429240
Od: 2008-10-24
| Chyba są określone częstotliwości pracy na CW prawda? |
| | |
| sp6lup | 28.01.2010 12:31:09 |
Grupa: Użytkownik
QTH: Krapkowice JO80XL
Posty: 1133 #429314
Od: 2008-8-11
| Witajcie!
Dzięki Janku za linki i schematy. Ciekawy układ ten na jednej lampie oraz ten na jednym tranzystorze. Podobny widziałem chyba w świecie Radio jak wcześniej wspomniałem G4RAW. Trzeba by było poszukać w numerach archiwalnych.
Zbychu - zamiast kwarcu można dać proste VFO, ale wówczas będzie problem ze stabilnością częstotliwości.
_________________
VY73! Henryk SP6LUP
http://www.sp-digi.iq24.pl/
https://ambasador.premiummobile.pl/oferta/zkvc21 |
| | |
| obserwator | 28.01.2010 14:10:33 |
Grupa: Użytkownik
QTH: zachodniopomorskie
Posty: 203 #429484
Od: 2010-1-9
UŻYTKOWNIK ZABLOKOWANY | Ja wiem o tym, ale mimo to Witek SP9AVA robił takie miniukłady bez kwarców i pracowały stabilnie, choć były bardzo proste! Dużo zasługi w tym miało bardzo stabilne napięcie zasilania, a takie daje właśnie AKO głębokiego rozładowania, na nim do samego wyczerpania nie ma absolutnie żadnego spadku napięcia! Ja takie mam i to pojemne, bo aż 17Ah! Typ BP17-12 (12V, 17AH/20HR), to jest akumulator od urządzeń trakcyjnych i taki przy odrobinie szczęścia można zdobyć za jedyne 50pln! A wogóle to trzeba załapać Wicia na paśmie, albo zdobyć na niego namiar! Pozdrawienia dla Ewy i Ani! Hej!!!
Zbycho
_________________
SP1@@@, also SP1-1300
Łk 6:31 |
| | |
| sp6lup | 28.01.2010 17:33:52 |
Grupa: Użytkownik
QTH: Krapkowice JO80XL
Posty: 1133 #429740
Od: 2008-8-11

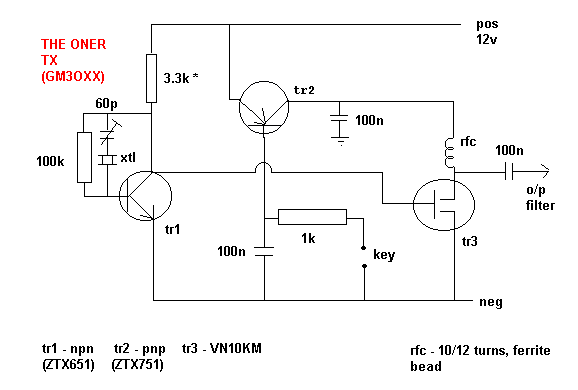

| Znalazłem w końcu w swoich archiwach schemat nadajnika G4RAW
_________________
VY73! Henryk SP6LUP
http://www.sp-digi.iq24.pl/
https://ambasador.premiummobile.pl/oferta/zkvc21 |
| | |
| obserwator | 28.01.2010 22:40:25 |
Grupa: Użytkownik
QTH: zachodniopomorskie
Posty: 203 #430114
Od: 2010-1-9
UŻYTKOWNIK ZABLOKOWANY | No tak Heniu, ale ten też jest na kwarcu! Może w książce "Amatorskie nadajniki KF I UKF" coś by się znalazło, ale nie mam tej publikacji! Natomiast znalazłem w książce "Amatorskie urządzenia krótkofalowe" R.Girulskiego na str.37 schemat VFO na 3,5MHz o wyjściowym napięciu 5-10V w.cz. i jakby to podać na filtr i do anteny, to byłoby piękne QRPP, nie sądzisz??? Pozdrawiam!
Zbycho
_________________
SP1@@@, also SP1-1300
Łk 6:31 |
| | |
| sp6lup | 29.01.2010 10:20:18 |
Grupa: Użytkownik
QTH: Krapkowice JO80XL
Posty: 1133 #430279
Od: 2008-8-11
| Na pewno, każde VFO może być nadajnikiem bardzo małej mocy - może nawet QRPPP.
_________________
VY73! Henryk SP6LUP
http://www.sp-digi.iq24.pl/
https://ambasador.premiummobile.pl/oferta/zkvc21 |
| | |
| Electra | 26.04.2024 08:50:05 |
|
|
| | |
| SP9WAZ | 24.12.2011 21:51:24 |
Grupa: Użytkownik
QTH: katowice
Posty: 344 #825674
Od: 2010-11-20
| odświeże temat
ma ktoś sprawdzoną i uruchomioną taką konstrukcje na 7 mhz ?
_________________
Pozdrawiam Andrzej
QRV only cw/ssb/qrp
podróżuje z radiem
MFJ Cub 40/20
Scorpion 80 cw/ssb
i AM 225 kHZ
|
| | |
| SP1NY | 25.12.2011 09:51:27 |
Grupa: Użytkownik
QTH: Dąbki
Posty: 1465 #825769
Od: 2010-8-5
| Andrzej,
Przecież każdy prosty mininadajnik CW będzie pracował na freq. odpowiadającej zastosowanemu
kwarcowi. Jak włożysz kwarc np. 3550 kHz to zadziała, jak zmienisz na kwarc na np. 7020 kHz
to też "pójdzie". Obwód wyjściowy stroi się w szerokim zakresie więc "no problem".
W czasach lepszej dostępności do dobrych kwarców bawiłem się takimi nadajnikami.
_________________
73, Mirek |
| | |
| SP9WAZ | 25.12.2011 11:06:51 |
Grupa: Użytkownik
QTH: katowice
Posty: 344 #825783
Od: 2010-11-20
| SP1NY pisze:
Andrzej,
Przecież każdy prosty mininadajnik CW będzie pracował na freq. odpowiadającej zastosowanemu
kwarcowi. Jak włożysz kwarc np. 3550 kHz to zadziała, jak zmienisz na kwarc na np. 7020 kHz
to też "pójdzie". Obwód wyjściowy stroi się w szerokim zakresie więc "no problem".
W czasach lepszej dostępności do dobrych kwarców bawiłem się takimi nadajnikami.
dziękuje Mirku za info
no tak racja tu kłania się moja słaba wiedza konstruktorska...
chciałbym zrobić takiego dla syna
mały szkrab nie umie jeszcze czytać a "ti ti tawą " jak sam mówi łapie w lot i na wiosełkach "home made" już nadaje...
( a jak by jeszcze był zasieg z pokoju do pokoju, degen jako rx to byłby czad
jeżeli ktoś z Kolegów ma takie kwarce do odsprzedania lub gotowy trx
jestem chętny na kupno
_________________
Pozdrawiam Andrzej
QRV only cw/ssb/qrp
podróżuje z radiem
MFJ Cub 40/20
Scorpion 80 cw/ssb
i AM 225 kHZ
|
| | |
| sp6u | 29.12.2011 11:02:37 |
Grupa: Użytkownik
QTH: Oława loc. JO80PW
Posty: 671 #828334
Od: 2009-3-11
Ilość edycji wpisu: 1 | Heniu.. Może to Cię zainteresuje.... http://www.ramseyelectronics.com/downloads/manuals/QRP40.pdf
oraz coś lampowego ale na wyprawy w teren raczej się nie nada ze względu na zasilanie http://www.qsl.net/k5dh/6aq5.html
ale ten jest niezły i banalny w wykonaniu http://www.qsl.net/wb5ude/kc6wdk/transmitter.html
i jeszcze na koniec dwupasmowy 80/40 nieco trudniejszy, ale do zrobienia http://www.docstoc.com/docs/29863735/A-Simple-CW-Transmitter-for-80-and-40-Meters
Jak coś znajdę jeszcze napewno podrzucę.. Trzeba promować telegrafię ....
_________________
FtDx10/IC-9100/FT-950/IC-746 .. poczuj melodię Citizen Wave... ja poczułem... |
| | |
| sq7ovv | 29.12.2011 14:21:05 |
Grupa: Użytkownik
QTH: JO91LO
Posty: 1115 #828510
Od: 2010-9-22
| To może od razu TRX? http://www.qsl.net/sp5ddj/pixie3.htm
Pozdrówka
Kuba |
| | |
| sp6u | 29.12.2011 14:26:23 |
Grupa: Użytkownik
QTH: Oława loc. JO80PW
Posty: 671 #828515
Od: 2009-3-11
|
Powiem szczerze.. rewelacja....
_________________
