Dioda Zenera 1,8V


sp2hfh	21.09.2018 18:43:12
Grupa: Użytkownik QTH: Gdańsk JO94HI Posty: 553 #2587031 Od: 2008-10-4 Ilość edycji wpisu: 1	Mam dziwny problem z prymitywnym układem. A mianowicie. Dioda Zenera 1,8V typu TZM4678-GS08 oraz szeregowo z nią rezystor 1k. Napięcie zasilania 5V. Napięcie na diodzie jest 2,9V. Jak zwiększę napięcie tak aby prąd był 5mA ( prąd z katalogu ) to napięcie jest 3,6V. Aby było jasne - diod jest cała szpulka. Dostawca zapewnia że to te diody. Dosłał również 2,0V oraz 2,2V. Nigdy nie uzyskuję takiego mniej więcej napięcia jak podane jest w katalogu. Czy ktoś wie o co chodzi ? P.P. Podanie odwrotnie napięcia daje standardowe napięcie 0,7V _________________ Mariusz sp2hfh FT857 FT1000MP MARK V Field TM261 TS450SAt - long time ego ant. H422 ant. WARC- home made multiband dipol ant. Bazooka 40m - "holiday" antenna ant. Bazooka 20m - "holiday" antenna

Electra	26.04.2024 06:28:11


artB	21.09.2018 19:11:35
Grupa: Użytkownik Posty: 385 #2587035 Od: 2018-2-17	Masz notkę katalogową do niej ? Wykres? Z tego będą wynikać warunki pracy układu.

sq6ade	21.09.2018 21:03:59
Grupa: Użytkownik QTH: Wrocław (Breslau) Party-n Posty: 15114 #2587070 Od: 2008-3-21	TZS4678-GS08 _________________ Wiosna się budzi w całej naturze Witana rzewnym słowików pieniem, W zielonym gaju, ponad strumieniem, Kwitną prześliczne dwie róże.

SP5ABC	21.09.2018 21:04:15
Grupa: Użytkownik QTH: Warszawa KO02MG Posty: 99 #2587071 Od: 2015-1-22	a tak zapytam z głupia. Miernik Ci nie oszukuje? _________________ Mirek SP5ABC

SP5MAD	21.09.2018 21:23:33
Grupa: Użytkownik Posty: 397 #2587082 Od: 2011-1-10 Ilość edycji wpisu: 2	Jeżeli dobrze przeczytałeś notę katalogową to powinieneś wiedzieć, że napięcie Zenera tej diody może być pomiędzy 1,71V a 1,89V - przy prądzie 0,05mA, to znaczy 50 mikroAmper !!! Włodek, SP5MAD. P.S. Tak jak Ci napisał ADE, ta dioda to TZS4678-GS08. P.S.2 Przy napięciu 5V, rezystor szeregowy z diodą powinien być około 64 kOhm. Wtedy będzie katalogowe 50 mikroAmper - do uzyskania katalogowego napięcia Zenera.

SP5SAi	21.09.2018 21:37:11
Grupa: Użytkownik QTH: Warszawa KO02LG Posty: 471 #2587084 Od: 2010-6-13 Ilość edycji wpisu: 4	Cześć. SP5MAD mnie wyprzedził w pisaniu. Typ który podałeś Google mi nie znalazł, tylko ten typ który podał sq6ade. tzs4678.pdf nota pisze: Small Signal Zener Diodes FEATURES • Zener voltage specified at 50 μA Sprawdź napięcie Zener'a przy prądzie 50 μA (• Zener voltage specified at 50 μA) ? To wygląda na diodę Zener'a nisko-sygnałową czyli trzeba rozumieć nisko-prądową. Napisz proszę o wynikach pomiaru, nie używałem jeszcze takiej diody. _________________ Pozdrawiam Andrzej SP5SAi ( Stefan Adam Irena )

sq6ade	21.09.2018 21:47:29
Grupa: Użytkownik QTH: Wrocław (Breslau) Party-n Posty: 15114 #2587090 Od: 2008-3-21	Co innego zenerka jako REF a co innego jako główny element prostego stabilizatora R-DZ. Często takich używam przy mikromocowych scalakach . _________________ Wiosna się budzi w całej naturze Witana rzewnym słowików pieniem, W zielonym gaju, ponad strumieniem, Kwitną prześliczne dwie róże.

sp2hfh	21.09.2018 22:07:39
Grupa: Użytkownik QTH: Gdańsk JO94HI Posty: 553 #2587102 Od: 2008-10-4 Ilość edycji wpisu: 2	To jest w układzie napięcia referencyjnego. Napięcie wejściowe może się zmieniać od 10,5V do prawie 17V. Jeszcze jedna. Według noty katalogowej Uz podawane jest dla Iz = 0,05mA. Ale z drugiej strony podają ze prąd maksymalny to P/Uz czyli 0,5W/1.8V =270mA. Więc ten prąd pomiarowy ma się nijak do realnego prądu pracy zenera mocy 0,5W. Standardowo taki prąd to 5mA dla takich mocy. _________________ Mariusz sp2hfh FT857 FT1000MP MARK V Field TM261 TS450SAt - long time ego ant. H422 ant. WARC- home made multiband dipol ant. Bazooka 40m - "holiday" antenna ant. Bazooka 20m - "holiday" antenna

sp2hfh	21.09.2018 22:19:12
Grupa: Użytkownik QTH: Gdańsk JO94HI Posty: 553 #2587104 Od: 2008-10-4 Ilość edycji wpisu: 1	Dla diod firmy Diodes Incoroprated ( takie próbki też dostałem ) napięcia dają się kontrolować. Czyli jest mniej więcej tyle ile powinno być. W zakresie prądów 0,5mA - 10mA Uz zmienia się w granicy 0,1V ( no, może 0,2V ) _________________ Mariusz sp2hfh FT857 FT1000MP MARK V Field TM261 TS450SAt - long time ego ant. H422 ant. WARC- home made multiband dipol ant. Bazooka 40m - "holiday" antenna ant. Bazooka 20m - "holiday" antenna

SP5MAD	21.09.2018 22:24:20
Grupa: Użytkownik Posty: 397 #2587107 Od: 2011-1-10	Proszę bardzo, nie ma za co kolego Mariuszu ... Włodek, SP5MAD.

sq6ade	21.09.2018 22:25:12
Grupa: Użytkownik QTH: Wrocław (Breslau) Party-n Posty: 15114 #2587108 Od: 2008-3-21 Ilość edycji wpisu: 1	Może to buble. Też nie daję wiary w taką zależność Uz od prądu. Ps Zapnij jeszcze C na diodę. Ciekawe że z zenerki i z kilku pasywnych elementów można zrobić generator i nie szumów _________________ Wiosna się budzi w całej naturze Witana rzewnym słowików pieniem, W zielonym gaju, ponad strumieniem, Kwitną prześliczne dwie róże.

Electra	26.04.2024 06:28:11


SP5SAi	21.09.2018 23:05:24
Grupa: Użytkownik QTH: Warszawa KO02LG Posty: 471 #2587123 Od: 2010-6-13 Ilość edycji wpisu: 1	Mariuszu, pomierz sobie charakterystykę tej Twojej diody Zener'a i wszystko będziesz wiedział, a najlepiej kilku sztuk i po problemie. Będziesz wiedział czy jest zgodność z danymi podawanymi przez producenta czy nie. Producent podaje napięcie Zener'a przy prądzie 50 μA natomiast jakie jest nachylenie charakterystyki jej kształt, pomierz, zobacz. Potem będziesz wiedział czy nadaje się do Twojego zastosowania, czy nie. Reklamować nie będziesz bo przeczytałem że masz próbki ( takie próbki też dostałem ), czyli darmo. _________________ Pozdrawiam Andrzej SP5SAi ( Stefan Adam Irena )

sp2hfh	22.09.2018 09:17:19

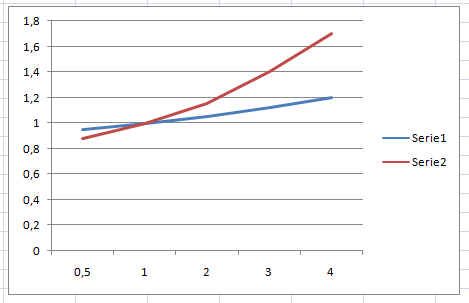

Grupa: Użytkownik QTH: Gdańsk JO94HI Posty: 553 #2587174 Od: 2008-10-4 Ilość edycji wpisu: 1	Tak na szybko zrobiłem pomiary diod. Wykresy są w odniesieniu do wartości nominalnej. Pomiary dla prądu 0.5Iz, Iz, 2Iz,3Iz oraz 4Iz. Wykres czerwony jest dla diody 1,8V, niebieski 2V. _________________ Mariusz sp2hfh FT857 FT1000MP MARK V Field TM261 TS450SAt - long time ego ant. H422 ant. WARC- home made multiband dipol ant. Bazooka 40m - "holiday" antenna ant. Bazooka 20m - "holiday" antenna

SP5SAi	22.09.2018 11:50:59
Grupa: Użytkownik QTH: Warszawa KO02LG Posty: 471 #2587200 Od: 2010-6-13 Ilość edycji wpisu: 3	Cześć. Analizując wykresy, w tym zakresie prądów dioda 1,8V (czerwona) przekroczyła znacząco dopuszczalną wartość zmian napięcia Zener'a max 0,7V (delta Vz) w wartościach bezwzględnych będzie to 2,5V/1,8V=1,3888, ale żeby być zgodnym z danymi producenta pomiar delty Vz należy dokonać dla prądów Iz 10 μA do 100 μA. nota pisze: (4) Maximum voltage change (delta VZ). Voltage change is equal to the difference between VZ at 100 μA and VZ at 10 μA. Jaką wartość Iz przyjąłeś dla diody czerwonej w pomiarach ? Jeśli nie posiadasz mikroamperomierza, dokonaj pomiaru prądu metodą pośrednią, pomiar spadku napięcia na odpowiednio dużym rezystorze (włączony szeregowo z diodą), przy odpowiednio większym napięciu z zasilacza. Dioda niebieska jest OK, dioda czerwona na razie "do bani" EDIT: przy bardzo dużych wartościach rezystora szeregowego należy przy obliczeniach uwzględnić rezystancje wejściową woltomierza. _________________ Pozdrawiam Andrzej SP5SAi ( Stefan Adam Irena )

sp2hfh	22.09.2018 12:27:29
Grupa: Użytkownik QTH: Gdańsk JO94HI Posty: 553 #2587214 Od: 2008-10-4	Dla czerwonego wykresu ( dioda 1,8V ) prądy pomiarowe były 25uA, 50uA, 100uA, 150uA oraz 200uA. Czyli tak jak pisałem wcześniej od 0,5Iz do 4Iz gdzie Iz to prąd pomiarowy podany w nocie katalogowej. Dla czerwonego wykresu było to 50uA a dal niebieskiego ( dioda z serii BZT52 ) 5mA. Sprowadziłem do do wartości nominalnych aby było jakieś porównanie. Podobnie z napięciem. Wartość napięcia = 1 to napięcie na diodzie przy Iz katalogowym ( U = Ud/Uz dla Id ). _________________ Mariusz sp2hfh FT857 FT1000MP MARK V Field TM261 TS450SAt - long time ego ant. H422 ant. WARC- home made multiband dipol ant. Bazooka 40m - "holiday" antenna ant. Bazooka 20m - "holiday" antenna

SP5SAi	22.09.2018 13:09:22
Grupa: Użytkownik QTH: Warszawa KO02LG Posty: 471 #2587222 Od: 2010-6-13	Żeby nie pisać wierszy, jeśli nie popełniłeś żadnego błędu przy pomiarach, dioda czerwona to ewidentny bubel Vishay i tyle w temacie. _________________ Pozdrawiam Andrzej SP5SAi ( Stefan Adam Irena )

sp2hfh	22.09.2018 14:02:03
Grupa: Użytkownik QTH: Gdańsk JO94HI Posty: 553 #2587236 Od: 2008-10-4	Na razie przestaję eksperymentować. Wstawiam diodę z serii BZT52 i zmienię rezystory aby uzyskać około 5mA w nominalnym układzie. Tymi diodami Vishay'a zajmę się kiedy indziej. Na razie idą do pudełka w oczekiwaniu na "lepsze czasy". _________________ Mariusz sp2hfh FT857 FT1000MP MARK V Field TM261 TS450SAt - long time ego ant. H422 ant. WARC- home made multiband dipol ant. Bazooka 40m - "holiday" antenna ant. Bazooka 20m - "holiday" antenna
