| Witam
Przegladajac internet znalalzem opis takiego filtru. Ciekaw jestem co sadzicie o tym zestawie. Na koncu artykulu podane sa przyklady jak on dziala.
Tutaj podaje adres do strony:
http://www.cumbriadesigns.co.uk/minifilter.htm
Pozdrawiam
Wojtek
EC4AGT |
| | |
| Electra | 01.05.2024 23:28:22 |
 |
|
| | |
| sq5gvy | 08.06.2016 07:40:31 |
Grupa: Użytkownik
QTH: sq5gvy
Posty: 766 #2293377
Od: 2009-3-29
| EC4AGT pisze:
Witam
Przegladajac internet znalalzem opis takiego filtru. Ciekaw jestem co sadzicie o tym zestawie. Na koncu artykulu podane sa przyklady jak on dziala.
Tutaj podaje adres do strony:
http://www.cumbriadesigns.co.uk/minifilter.htm
Pozdrawiam
Wojtek
EC4AGT
Wojtek dzięki za link. Właśnie złożyłem zamówienie.
Filtr podłączę do FT-817. Jak przyjdzie i go zmontuję to podzielę się wrażeniami.
Pozdrawiam
Andrzej SQ5GVY |
| | |
| SP6IX | 08.06.2016 10:54:10 |
Grupa: Użytkownik
Posty: 8134 #2293472
Od: 2008-3-18
| SQ6GVY a ile to kosztuje wraz z przesyłką może być na priv sp6ix@interia.pl
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| sq5gvy | 08.06.2016 12:29:23 |
Grupa: Użytkownik
QTH: sq5gvy
Posty: 766 #2293518
Od: 2009-3-29
| 5 nie 6 Grzesiu
Wyszło 47.88 funtów. Ile to w złotówkach okaże się jak mi zejdzie z karty i bank rozliczy wszystko.
Pozdrawiam
Andrzej SQ5GVY |
| | |
| SP6IX | 08.06.2016 14:23:21 |
Grupa: Użytkownik
Posty: 8134 #2293561
Od: 2008-3-18
| Przepraszam za przeniesienie w inny okręg ,trzeba się liczyć z kwotą 50funtów to jeszcze nie majątek .Głośnik z DSP to koszt 600pln minimum a i są droższe.
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| EC4AGT | 08.06.2016 14:58:50 |
Grupa: Użytkownik
Posty: 348 #2293570
Od: 2014-6-16
| Tak przy okazji podam adres do strony hiszpañskiego krotkofalowca gdzie zamiescil opis w pdf-e stron producentow roznych zestawow i wlasnie stad mam adres ktory wczesniej podalem:
http://iza.gandi.ws/
Oprocz po angielsku , jest tez po hiszpañsku opis budowy tego zestawu tj filtru dsp
Po otwarciu dokumentu sa oposy roznych zestawow wraz z adresami internetowymi.
Kits 2013
kits_ea2sn_es.pdf ten jest po hiszpansku
Ja zainteresowany jestem zakupem miernika swr kit i dlatego szukajac opis budowy po hiszpansku znalazlem strone EA2SN , ktory przetlumaczyl z angielskiego jak nalezy wykonac montaz tego miernika
Pozdrawiam |
| | |
| sp5etb | 08.06.2016 19:47:14 |
Grupa: Użytkownik
QTH: Warszawa
Posty: 322 #2293650
Od: 2012-1-21
Ilość edycji wpisu: 1 | Filtr cyfrowy 501 stopniowy powinien dawać niezłą charakterystykę. Zastosowany kontroler ma przetworniki A/C 12 bitowe, więc nie wiem co na to ortodoksi, dla których filtr cyfrowy na przetwornikach poniżej 16bit nie istnieje. Dla bezpieczeństwa dołączył bym jeszcze do końcówki 6 układu MCP618 dwie diody Schottky'ego o małym napięciu przewodzenia spolaryzowane zaporowo, drugie końcówki diod do +3.3V i masy.

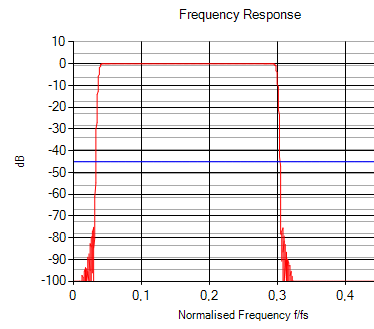

A tu przykład wyliczonej przeze mnie charakterystyki filtru 300-2400 dla 501 stopniowego filtru
(Program Fir Designer)
_________________
Andrzej
KOTY. KOTY SĄ MIŁE. |
| | |
| sq5jup | 08.06.2016 21:32:36 |
Grupa: Użytkownik
QTH: Blizne Łaszczyńskiego
Posty: 42 #2293714
Od: 2011-3-17
| Witam,
Ja dzisiaj zamówiłem filtr DSP do ft-817 że strony http://www.sotabeams.co.uk/ssb-cw-filter-module-for-the-ft-817/
Może to też kogoś zainteresuje.
73 de SQ5JUP,
Piotr |
| | |
| sp5etb | 08.06.2016 21:58:14 |
Grupa: Użytkownik
QTH: Warszawa
Posty: 322 #2293727
Od: 2012-1-21
| To jest filtr do FT-817. Jakoś nie zauważyłem bliższych danych, ale wydaje się ze:
1. Opóźnienie 19ms. Przy częstotliwości próbkowania 8kHz należy się spodziewać filtru o ilości stopni 19ms/125us=150
2. Podają szumy wprowadzane przez filtr poniżej -60db co daje stosunek sygnał/szum 1000razy, więc przetwornik chyba 12 bitowy.
_________________
Andrzej
KOTY. KOTY SĄ MIŁE. |
| | |
| EC4AGT | 08.06.2016 23:12:59 |
Grupa: Użytkownik
Posty: 348 #2293772
Od: 2014-6-16
Ilość edycji wpisu: 1 | Witam
Tutaj podaje adres z filtrami typu software
http://es.foxtoo.com/software-download/DSP-filter
Ja ogólnie ciekaw jestem jak to działa. Tak jak wcześniej pisałem w moim TS 50 praktycznie nie żadnych filtrów tego typu. Gdyby działał to też bym zakupił.
Pozdrawiam
|
| | |
| VSS | 09.06.2016 08:23:21 |
Grupa: Użytkownik
QTH: POZnan*
Posty: 3792 #2293904
Od: 2009-12-24
|
a cóż za magiczny scalak jest w tym kicie ??
_________________
Artur VSS
https://sp3vss.eu
PZK - Piraci Z Karaibów
Udostępniający link nie odpowiada z automatu za treść:
https://tiny.pl/tqrng
http://hudoc.echr.coe.int/eng?i=001-187930
|
| | |
| Electra | 01.05.2024 23:28:22 |
|
|
| | |
| SQ9KCN | 09.06.2016 08:29:28 |
Grupa: Użytkownik
QTH: KO00AC
Posty: 338 #2293909
Od: 2010-11-1
| "Magiczny" scalak to dsPIC33FJ, datasheet tutaj http://ww1.microchip.com/downloads/en/DeviceDoc/70290J.pdf
Pozdrawiam
Eryk |
| | |
| usuniety8_02_2021 | 09.06.2016 08:32:03 |
Grupa: Użytkownik
QTH: Suszec JO90JB
Posty: 9221 #2293910
Od: 2008-10-24
| VSS pisze:
a cóż za magiczny scalak jest w tym kicie ??
A taki http://www.microchip.com/wwwproducts/en/dsPIC33FJ128GP802 |
| | |
| VSS | 09.06.2016 08:39:44 |
Grupa: Użytkownik
QTH: POZnan*
Posty: 3792 #2293914
Od: 2009-12-24
| ok, myślałem, że jakiś specjalizowany DSP a to zwykły PIC czyli cała mądrość w sofcie w nim zawartym.
_________________
Artur VSS
https://sp3vss.eu
PZK - Piraci Z Karaibów
Udostępniający link nie odpowiada z automatu za treść:
https://tiny.pl/tqrng
http://hudoc.echr.coe.int/eng?i=001-187930
|
| | |
| SQ9KCN | 09.06.2016 09:48:54 |
Grupa: Użytkownik
QTH: KO00AC
Posty: 338 #2293952
Od: 2010-11-1
Ilość edycji wpisu: 1 | VSS...
widzę, że w podawany przeze mnie datasheet nawet nie zajrzałeś... to nie jest zwykły mikrokontroler, a DSC zawierający 16-bitowy DSP.
Pozdrawiam
Eryk |
| | |
| VSS | 09.06.2016 09:57:28 |
Grupa: Użytkownik
QTH: POZnan*
Posty: 3792 #2293961
Od: 2009-12-24
Ilość edycji wpisu: 1 | zajrzałem oczywiście
ja wiem, ze to DSP bo jest to napisane w pierwszej linii. Sądziłem, że to inny scalak a nie z seri PIC czy innych procesorów programowalnych. analogicznie aprs można zrobić na atmega8 i fx614. Sądziłem, że to taki fx614.
_________________
Artur VSS
https://sp3vss.eu
PZK - Piraci Z Karaibów
Udostępniający link nie odpowiada z automatu za treść:
https://tiny.pl/tqrng
http://hudoc.echr.coe.int/eng?i=001-187930
|
| | |
| sp5etb | 09.06.2016 10:23:41 |
Grupa: Użytkownik
QTH: Warszawa
Posty: 322 #2293979
Od: 2012-1-21
| Z tego całego DSP, to jest tam tylko wykorzystywane sprzętowe mnożenie liczb 16bitowych. Jeśli tylko w czasie np. 125us (częstotliwość próbkowania 8kHz) uda się przeprowadzić tych 501 mnożeń to już taki procesor wystarczy. Kiedys próbowałem zrobić filtr cyfrowy na 8-bitowym AVR. Trzeba było mnożyć programowo i maksymalna liczba stopni filtru wynosiła gdzies koło 60.
_________________
Andrzej
KOTY. KOTY SĄ MIŁE. |
| | |
| sq5gvy | 14.06.2016 09:57:35 |
Grupa: Użytkownik
QTH: sq5gvy
Posty: 766 #2295746
Od: 2009-3-29
| SP6IX pisze:
Przepraszam za przeniesienie w inny okręg ,trzeba się liczyć z kwotą 50funtów to jeszcze nie majątek .Głośnik z DSP to koszt 600pln minimum a i są droższe.
Właśnie bank mi rozliczył zakup. Wyszło w zaokrągleniu 275PLN.
Pozdrawiam
Andrzej SQ5GVY |
| | |
| SP6IX | 14.06.2016 10:00:32 |
Grupa: Użytkownik
Posty: 8134 #2295750
Od: 2008-3-18
| Dzięki ,pomyślimy do IC251 .
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| EC4AGT | 14.06.2016 18:57:24 |
Grupa: Użytkownik
Posty: 348 #2295916
Od: 2014-6-16
| Witam
No to teraz czekamy jak sprawuje się układ. Jak będzie dobrze działał to zakupię do swojego TS50
Pozdrawiam
|
| | |
