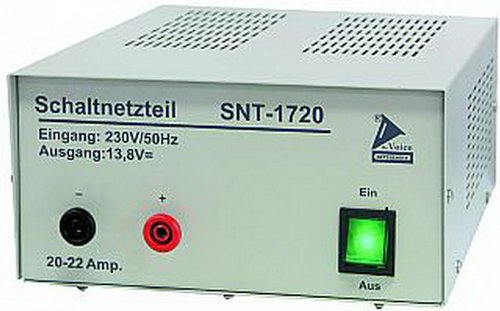

Zasilacz SNT-1720 20A prośba o pomoc .


sp6efy
2016-03-18 18:20:30
poziom 5

Grupa: Użytkownik

QTH: Wrocław JO81mc

Posty: 449 #2255478
Od: 2011-6-19
Witam kolegów..
Tym razem ja mam problem z znalezieniem typu tranzystorów mocy w zasilaczu (brak ich na płycie}.
Googlowałem i nie miałem szczęścia.
bardzo szczęśliwy

Może ktoś ma taki sam ..
Może schemacik?lol

_________________
433.500,145.350,70.260 Janusz, Wrocław JO81mc

Electra2017-03-28 13:56:03
poziom 5

oczka

mot_cez
2016-03-18 19:02:48
poziom 5



Grupa: Użytkownik

QTH: KO02LJ

Posty: 425 #2255489
Od: 2012-7-12
Poprosimy o zdjęcia wnętrzności.
Pewnie to coś typowego jest w środku.
_________________
161BD850 Cezary Legionowo

sq6ade
2016-03-18 19:47:16
moc !!!
wydawało się ze wiecej już sie nie da ale jednak !



Grupa: Użytkownik

QTH: Breslau

Posty: 10778 #2255503
Od: 2008-3-21



Ilość edycji wpisu: 2
To brandowalny produkt . Trzeba szukać po parametrach a nie po nazwie.
https://www.google.pl/search?q=20-22A+power+supply+diagram&biw=1600&bih=743&source=lnms&tbm=isch&sa=X&ved=0ahUKEwjP3duz88rLAhUjQJoKHUwKBrMQ_AUIBigB


Taki sam :


_________________
Pośród ogrodu siedzi ta królewska para
..


sp6efy
2016-03-18 20:00:39
poziom 5

Grupa: Użytkownik

QTH: Wrocław JO81mc

Posty: 449 #2255511
Od: 2011-6-19


Ilość edycji wpisu: 1
https://goo.gl/photos/pt8j1Ao35Dwyhjt46


LM324,SG3525N
_________________
433.500,145.350,70.260 Janusz, Wrocław JO81mc

SQ4KDM
2016-03-18 21:15:03
poziom 3



Grupa: Użytkownik

QTH: KO14CH

Posty: 159 #2255548
Od: 2011-12-30
Naprawiałem podobny zasilacz proponuje sprawdzić na małym radiatorze stabilizator napięcia.
_________________
Tomasz z krainy łowców przygód

sp6efy
2016-03-18 21:58:16
poziom 5

Grupa: Użytkownik

QTH: Wrocław JO81mc

Posty: 449 #2255566
Od: 2011-6-19
    SQ4KDM pisze:

    Naprawiałem podobny zasilacz proponuje sprawdzić na małym radiatorze stabilizator napięcia.

Na razie nie wiem jakie mają być tranzystory mocybardzo szczęśliwy
Jakie są u Ciebie?
_________________
433.500,145.350,70.260 Janusz, Wrocław JO81mc

SQ4KDM
2016-03-20 07:26:22
poziom 3



Grupa: Użytkownik

QTH: KO14CH

Posty: 159 #2255988
Od: 2011-12-30


Ilość edycji wpisu: 1
    sp6efy pisze:

      SQ4KDM pisze:

      Naprawiałem podobny zasilacz proponuje sprawdzić na małym radiatorze stabilizator napięcia.

    Na razie nie wiem jakie mają być tranzystory mocybardzo szczęśliwy
    Jakie są u Ciebie?


Widzisz zasilacz robiłem rok temu i poszedł w dalszy obieg. Muszę zobaczyć może mam gdzieś w notatkach. Tam jeszcze niema mostka prostowniczego.
_________________
Tomasz z krainy łowców przygód

sp6efy
2016-03-20 08:23:34
poziom 5

Grupa: Użytkownik

QTH: Wrocław JO81mc

Posty: 449 #2256008
Od: 2011-6-19
[quote=SQ4KDM]
    sp6efy pisze:

      SQ4KDM pisze:

      Naprawiałem podobny zasilacz proponuje sprawdzić na małym radiatorze stabilizator napięcia.

    Na razie nie wiem jakie mają być tranzystory mocybardzo szczęśliwy
    Jakie są u Ciebie?


Widzisz zasilacz robiłem rok temu i poszedł w dalszy obieg. Muszę zobaczyć może mam gdzieś w notatkach. Tam jeszcze niema mostka prostowniczego.[/quote]


Mostek to jest pikuś.bardzo szczęśliwy
Układ może być podobny jak w zasilaczach komputerowych.
Wolę być pewny,w ostateczności dam tranzystory takie jak w/w zasilaczach.
Elektonikę naprawiam ponad 30lataniołek , jak dam inny typ tranzystora może nie zatrybić albo będzie kupa dymupan zielony.

_________________
433.500,145.350,70.260 Janusz, Wrocław JO81mc

sq6ade
2016-03-20 15:45:42
moc !!!
wydawało się ze wiecej już sie nie da ale jednak !



Grupa: Użytkownik

QTH: Breslau

Posty: 10778 #2256210
Od: 2008-3-21

    sp6efy pisze:

    ....
    Elektonikę naprawiam ponad 30lataniołek , jak dam inny typ tranzystora może nie zatrybić albo będzie kupa dymupan zielony.


Janusz to chyba wiesz że pierwsze odpalenie impulsiaka po serwisie robi się w szereg z żarówką wesoły
_________________
Pośród ogrodu siedzi ta królewska para
..


sp6efy
2016-03-20 16:01:42
poziom 5

Grupa: Użytkownik

QTH: Wrocław JO81mc

Posty: 449 #2256220
Od: 2011-6-19
Jasne!jęzor
_________________
433.500,145.350,70.260 Janusz, Wrocław JO81mc

SQ4KDM
2016-03-29 12:37:20
poziom 3



Grupa: Użytkownik

QTH: KO14CH

Posty: 159 #2260905
Od: 2011-12-30
Janusz tak jak mówiłem i sprawdziłem 2x G4BC40F i mostek gretza kbu 606. Powodzenia w uruchomieniu zasilacza pozdrawiam Tomek.
_________________
Tomasz z krainy łowców przygód

Electra2017-03-28 13:56:03
poziom 5

oczka

sp6efy
2016-03-29 18:46:09
poziom 5

Grupa: Użytkownik

QTH: Wrocław JO81mc

Posty: 449 #2261071
Od: 2011-6-19
    SQ4KDM pisze:

    Janusz tak jak mówiłem i sprawdziłem 2x G4BC40F i mostek gretza kbu 606. Powodzenia w uruchomieniu zasilacza pozdrawiam Tomek.



Dziękuję za sprawdzenie, czas poświęcony.
Znalazłem w TME, cena ok.
Czas zamówić i przetestować.
To jest IRG4BC40F.
http://www.tme.eu/pl/katalog/?idp=1&search=irg4bc40f&cleanParameters=1

http://www.tme.eu/pl/Document/db67012d0fc5717e8eb48ecb128d5b35/irg4bc40fpbf.pdf

_________________
433.500,145.350,70.260 Janusz, Wrocław JO81mc

sp6efy
2017-02-17 06:47:20
poziom 5

Grupa: Użytkownik

QTH: Wrocław JO81mc

Posty: 449 #2397163
Od: 2011-6-19
    SQ4KDM pisze:

    Janusz tak jak mówiłem i sprawdziłem 2x G4BC40F i mostek gretza kbu 606. Powodzenia w uruchomieniu zasilacza pozdrawiam Tomek.


Wreszcie znalazłem czas by naprawić ten zasilacz...bardzo szczęśliwy
Po wstawieniu mostka i tranzystorów, zasilacz ożył!lol
Dziękuję za pomoc w uruchomieniu zasilacza!
Pozdrawiam...oczko

_________________
433.500,145.350,70.260 Janusz, Wrocław JO81mc
