| sp3slu | 30.12.2015 20:07:49 |
Grupa: Użytkownik
QTH: MARIANTÓW JO92FC
Posty: 1432 #2220338
Od: 2010-9-14
| Koledzy,

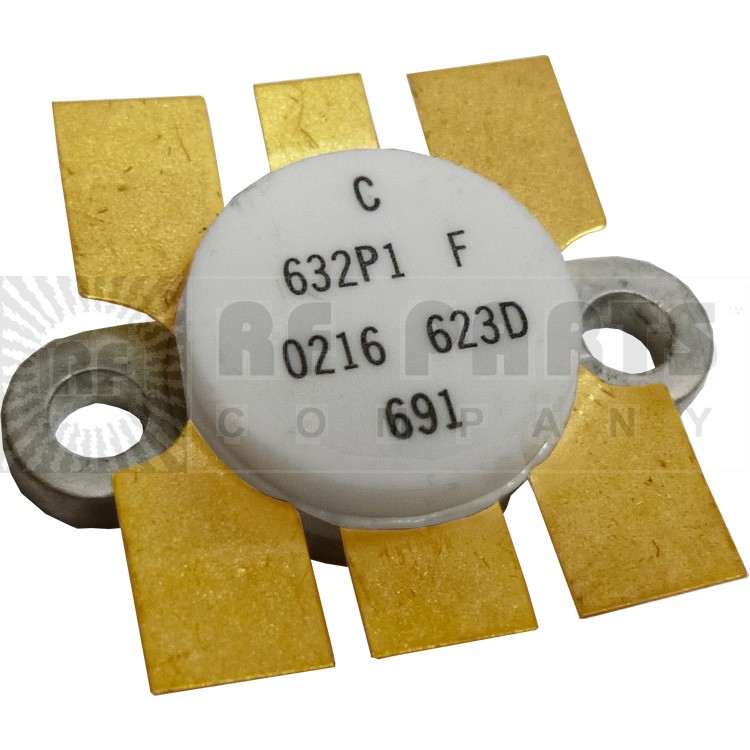

stopień końcowy VHF ze 154MHz (Allegro) przysposabiam na 2m. Jest to push-pull 2 tranzystory 632P1, takie jak na zdjęciu. Sterowane jednym mniejszym tranzystorem, a to jeszcze sterowane hybrydą Mitsubishi.
Nic mi nie mówi 632P1 i nie wiele mogę znaleźć. Może ktoś wie, czy to jakieś oznaczenie "do celów specjalnych" innego bardziej znanego tranzystora ? Układ oddaje 140W / 50ohm , biorąc przy tym 26A przy 13V z oryginalnego niestabilizowanego zasilacza. Będę próbował go uliniowić, może ominę tę hybrydę w driverze. Interesowałoby mnie ile można, a ile warto wycisnąć z tych tranzystorów, do ilu podnieść napicie zasilania, typowa sprawa.... Ma chodzić na 2m SSB/CW.
Z góry dziękuję,
Jerzy SP3SLU |
| | |
| Electra | 19.04.2024 12:48:14 |
 |
|
| | |
| SQ3GJN | 30.12.2015 20:43:12 |
Grupa: Użytkownik
QTH: Katowice
Posty: 140 #2220350
Od: 2011-3-3
Ilość edycji wpisu: 2 | Prosze bardzo
https://www.rfparts.com/rftransistors/transistor-misc/transistor-misc-u/632p1.html Chyba nie wszystko jest widoczne
_________________
Zapraszamy http://www.e32e34.pl
Administrator oraz założyciel SR3OW nie żebrając na niego od innych radio-amatorów.
FT-847 rozblokowane :) |
| | |
| usuniety8_02_2021 | 30.12.2015 21:05:20 |
Grupa: Użytkownik
QTH: Suszec JO90JB
Posty: 9221 #2220361
Od: 2008-10-24
Ilość edycji wpisu: 1 | Kolego SP3SLU
Otrzymałem takie informacje od Kolegów z zagranicy
The prefix number is 19A149632P1.
138-175 MHZ
12.5V NPN
KNOW AS SD1440-01
USED IN DELTA TRANSCEIVERS
"RF TRANSISTOR 138-175 MHZ 68 W 12.5V NPN (SD1440-01) USED IN MIII /MII/ DELTA RADIOS"
|
| | |
| sp3slu | 30.12.2015 22:29:52 |
Grupa: Użytkownik
QTH: MARIANTÓW JO92FC
Posty: 1432 #2220410
Od: 2010-9-14
| Dziękuję ! Jednak klasycznej karty katalogowej nie mogę trafić. Czy to możliwe, aby 12,5V było typowym lub maksymalnym Uce takich tranzystorów ? Sądziłbym, że to raczej specyficzne warunki pracy w danym urządzeniu... Ale brakuje mi w tej materii wiedzy. Może jeszcze ktoś podpowie, czy to nie jakiś znany "z cywila" tranzystor.
SP3SLU |
| | |
| sp3myx | 31.12.2015 00:01:49 |
Grupa: Użytkownik
QTH: jo82ki
Posty: 427 #2220456
Od: 2010-7-1
| Może zapytaj o dane techniczne tu:
http://www.p1db.com/Technical_inquiry.aspx?title=Datasheet%20request%20for%2019A149632P1&ProdId=457330#.VoRhrNG2a00
73! |
| | |
| sp3slu | 31.12.2015 10:09:14 |
Grupa: Użytkownik
QTH: MARIANTÓW JO92FC
Posty: 1432 #2220540
Od: 2010-9-14
|
Mirek, dzięki, to mi dało do myślenia i kierunek działania !
Jurek SP3SLU |
| | |
| sp2nas | 31.12.2015 10:11:30 |
Grupa: Użytkownik
QTH: JO83SQ Chojnice
Posty: 1236 #2220542
Od: 2011-9-10
Ilość edycji wpisu: 1 | sp3slu pisze:
Dziękuję ! (...) Może jeszcze ktoś podpowie, czy to nie jakiś znany "z cywila" tranzystor.
SP3SLU
Jurku! Janek SQ9JXB odpowiedział Ci na tą część pytania... To SD1440. Ten symbol jest tu ważny... Pzdr Wiesiu |
| | |
| sp3slu | 31.12.2015 10:29:30 |
Grupa: Użytkownik
QTH: MARIANTÓW JO92FC
Posty: 1432 #2220554
Od: 2010-9-14
| Wiesiu, ale SD1440 w google wychodzi mi jako fotoelement, lub jeszcze coś innego.... |
| | |
| sp3slu | 31.12.2015 10:36:12 |
Grupa: Użytkownik
QTH: MARIANTÓW JO92FC
Posty: 1432 #2220556
Od: 2010-9-14
| SP6LTC pisze:
....Baza powinna być zasilona ze żródła o bardzo niskiej rezystancji. Przy tym prądzie bazy dioda krzemowa odpada.....
Mirek, masz jakieś wskazówki na takie zasilanie polaryzacji bazy o wyjątkowo niskiej rezystancji wewnętrznej ? Ponoć jakiś Kolega Czech coś takiego propagował do rozwiązań VHF, UHF...
SP3SLU |
| | |
| sp9fys | 31.12.2015 12:00:23 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 1667 #2220596
Od: 2010-11-28
|
Tu masz kompletną dokumentację wzmacniacza z użyciem tych tranzystorów. Są oznaczone jako Q204 i Q205.
http://www.repeater-builder.com/ge/lbi-library/lbi-30739j.pdf
Do siego Roku!
Ryszard
_________________
R.
Try not. Do. Or do not. There is no try.
Yoda
|
| | |
| usuniety8_02_2021 | 31.12.2015 12:47:12 |
Grupa: Użytkownik
QTH: Suszec JO90JB
Posty: 9221 #2220614
Od: 2008-10-24
| Jeden z Kolegów podesłał jeszcze takie cuś http://cdn.macom.com/datasheets/MRF316.pdf |
| | |
| Electra | 19.04.2024 12:48:14 |
|
|
| | |
| sp3slu | 31.12.2015 22:15:34 |
Grupa: Użytkownik
QTH: MARIANTÓW JO92FC
Posty: 1432 #2220799
Od: 2010-9-14
| Dzięki za wszystko ! Dzięki Wam pcham sprawę dalej. SP3SLU |
