| SP9O | 04.12.2015 08:59:34 |
Grupa: Użytkownik
QTH: `A-ów`
Posty: 3699 #2210149
Od: 2008-9-26

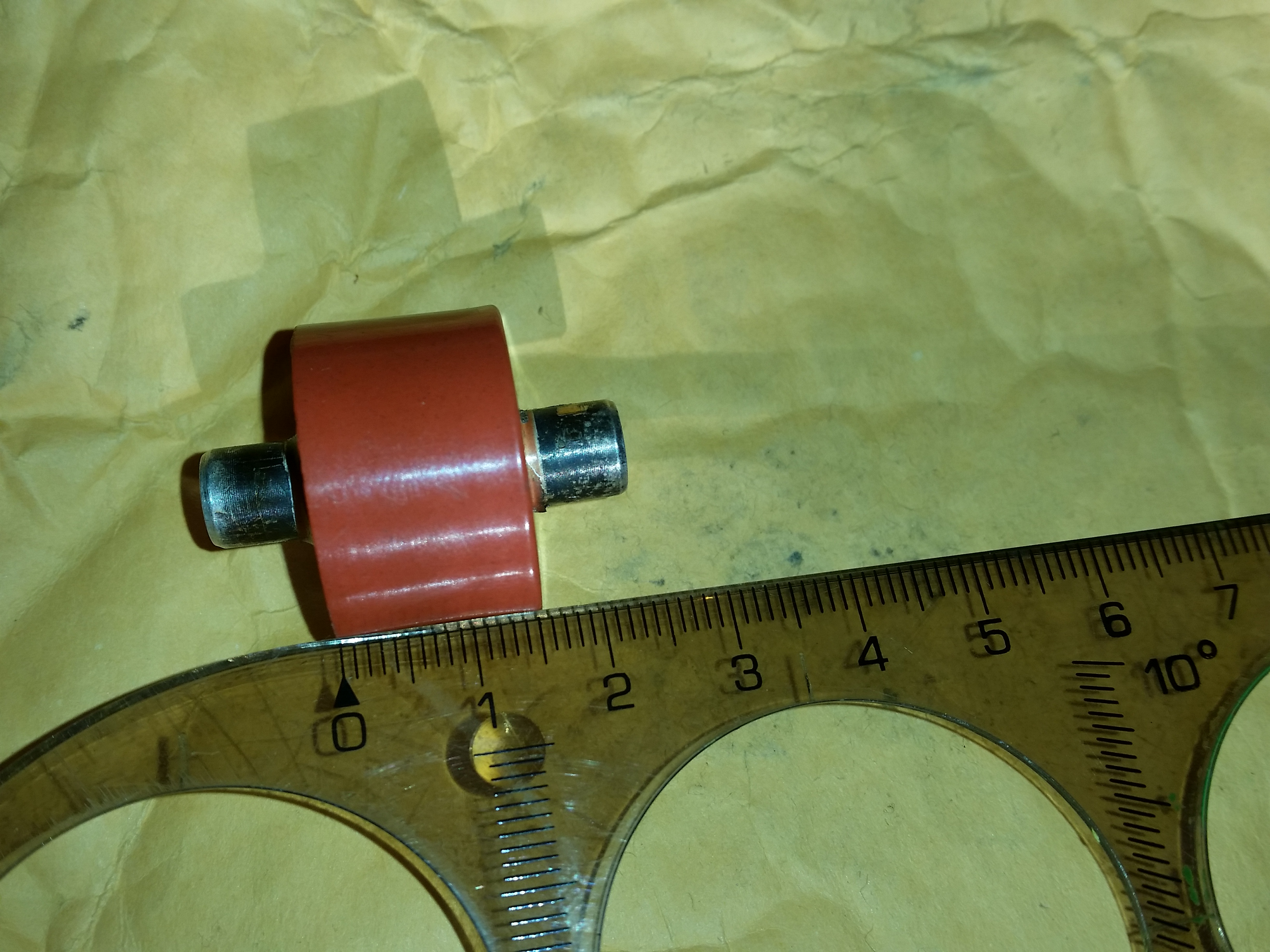

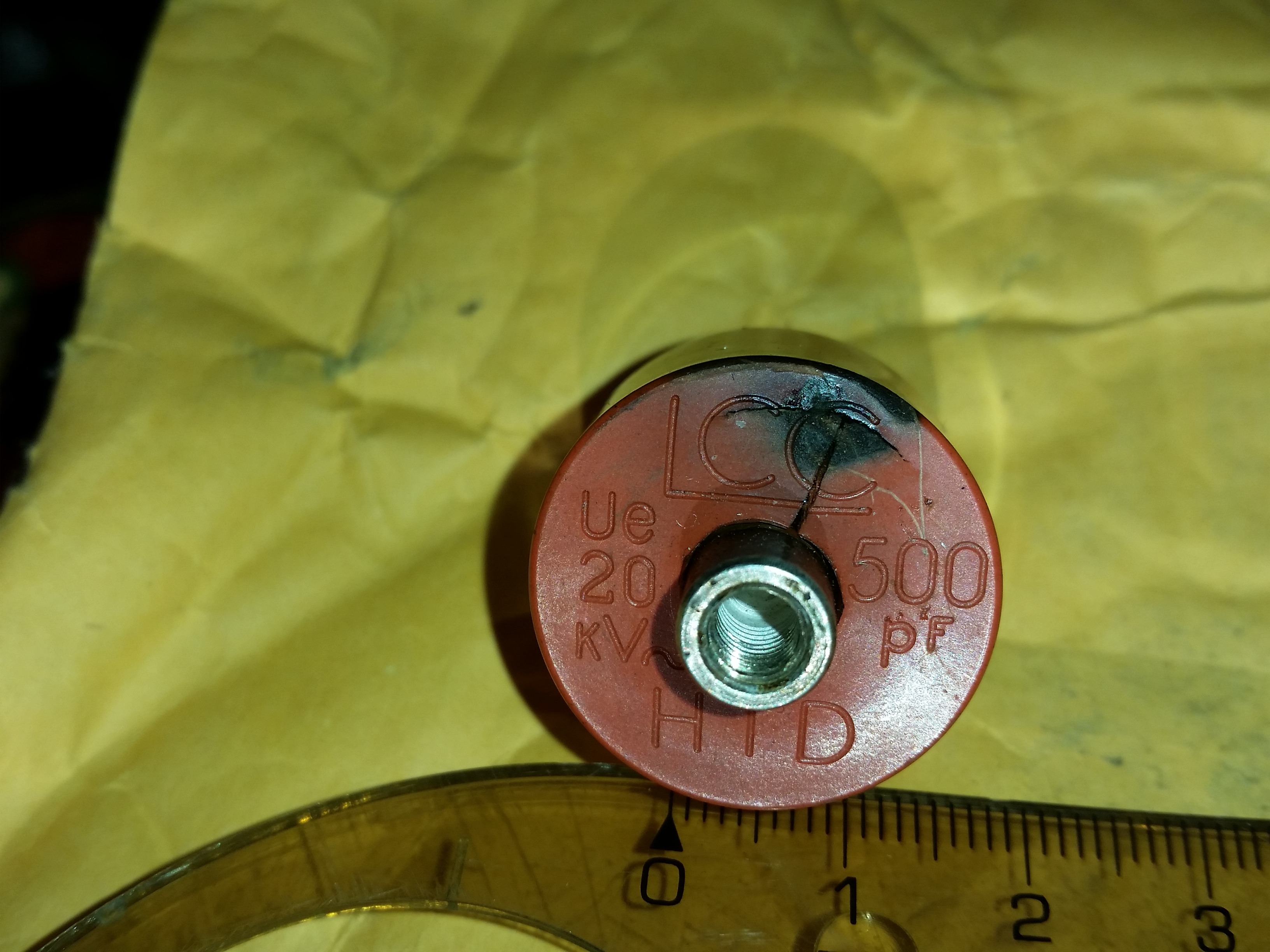

| Witajcie gdzie kupić taki kondensator 500pf 20kV

_________________
Kenwood,Icom,Yaesu: 1980r.--2005r.Pierwsza klasa.
Mariusz// VY 73 ALL
|
| | |
| Electra | 11.05.2024 05:18:27 |
 |
|
| | |
| sp3nyu | 04.12.2015 09:09:35 |
Grupa: Użytkownik
QTH: Iłowa JO71OL
Posty: 2536 #2210157
Od: 2011-2-8
| http://www.ebay.com.au/itm/Dismantled-500-pF-20-kV-OLD-LCC-Capacitor-Kondensatoren-T-/141587993996
_________________
vy 73! Janek SP3NYU
------------------------------------------------------
 Warto przeczytać...
|
| | |
| sq6ade | 04.12.2015 09:24:56 |
Grupa: Użytkownik
QTH: Wrocław (Breslau) Party-n
Posty: 15118 #2210161
Od: 2008-3-21
Ilość edycji wpisu: 1 | Nie wiedziałem że "liszaj" robi takie gerejty
http://pl.farnell.com/vishay/715c20dkt50/cap-cer-y5u-500pf-20kv-screw/dp/2192254
_________________
Wiosna się budzi w całej naturze
Witana rzewnym słowików pieniem,
W zielonym gaju, ponad strumieniem,
Kwitną prześliczne dwie róże.
 |
| | |
| sp3aok | 04.12.2015 09:26:53 |
Grupa: Użytkownik
QTH: LUBIN
Posty: 1051 #2210164
Od: 2009-10-19
| W starych radzieckich telewizorach (lampowych) były takie wynalazki.
_________________
SP9-1166 |
| | |
| SP9O | 04.12.2015 09:35:31 |
Grupa: Użytkownik
QTH: `A-ów`
Posty: 3699 #2210170
Od: 2008-9-26
Ilość edycji wpisu: 1 | A z takie 1nf /10kV albo 1nf/20kV tej samej wielkości
_________________
Kenwood,Icom,Yaesu: 1980r.--2005r.Pierwsza klasa.
Mariusz// VY 73 ALL
|
| | |
| sp6efy | 04.12.2015 10:06:26 |
Grupa: Użytkownik
QTH: Wrocław JO81nc
Posty: 1048 #2210180
Od: 2011-6-19
Ilość edycji wpisu: 1 | Tu masz tanio.....
http://allegro.pl/kondensator-20-kv-470pf-i5272922292.html
http://allegro.pl/kondensator-sprzegajacy-anodowy-1000pf-20kv-do-pa-i5272922208.html
http://allegro.pl/kondensator-sprzegajacy-anodowy-1000pf-16kv-do-pa-i5223876345.html
_________________
433.500,145.350,70.260 Janusz, Wrocław JO81nc |
| | |
| SP9O | 05.12.2015 17:19:30 |
Grupa: Użytkownik
QTH: `A-ów`
Posty: 3699 #2210559
Od: 2008-9-26

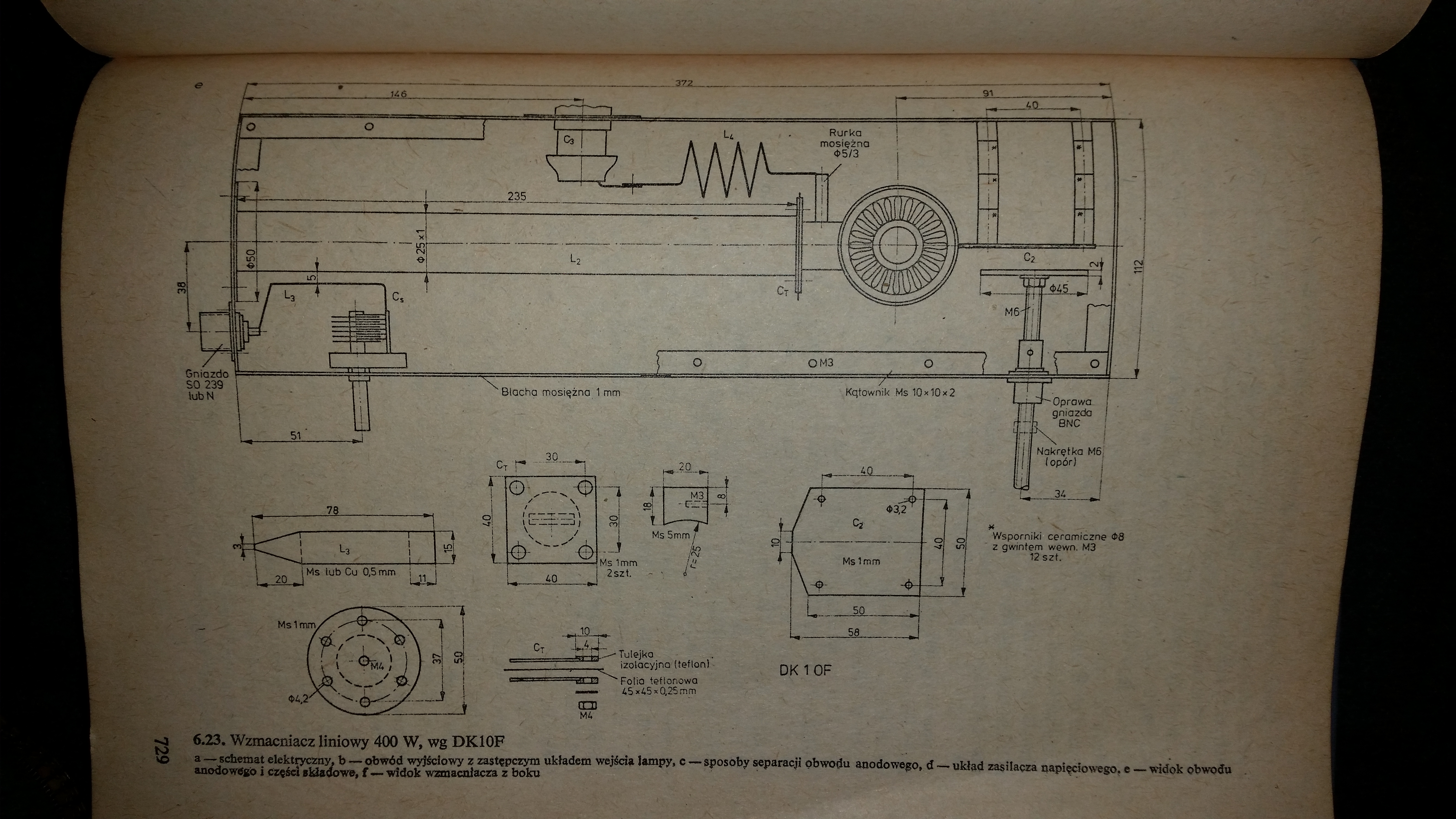

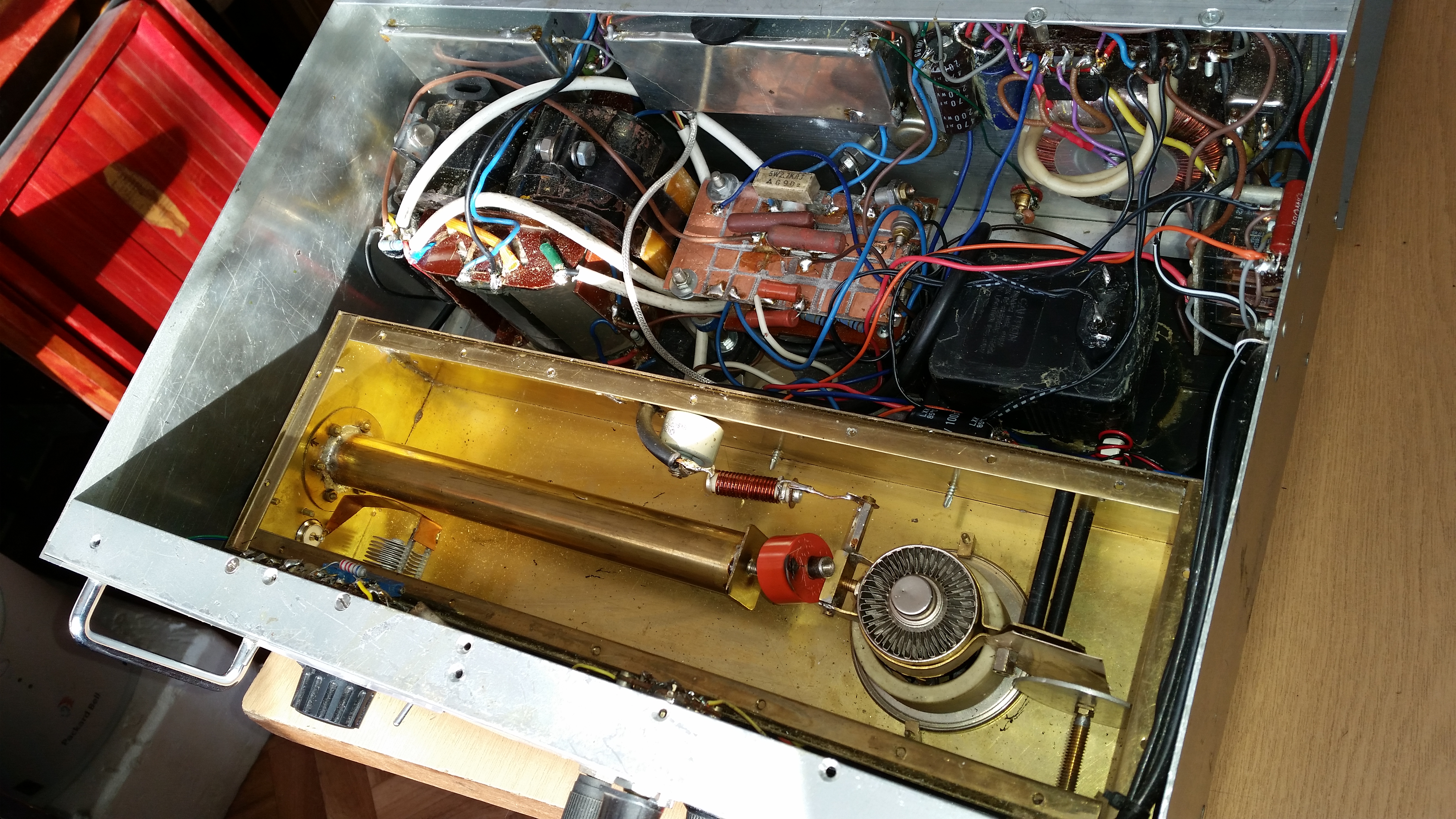

Ilość edycji wpisu: 1 | Dodam,że ten kondensator szukam do końcówki jak na zdjęciach na pasmo 2m,tyle że według rysunku książki Z.Bieńkowskiego w tej końcówce jest coś nie tak poprzerabiane
_________________
Kenwood,Icom,Yaesu: 1980r.--2005r.Pierwsza klasa.
Mariusz// VY 73 ALL
|
| | |
| Andrzej_NR.1 | 05.12.2015 17:31:12 |
Grupa: Użytkownik
QTH: KO02KD
Posty: 1089 #2210563
Od: 2010-11-11
| Na schemacie nie ma tam taiego szerokiego kondensatora po za tym odległości są nie równe itp. |
| | |
| SP9O | 05.12.2015 17:32:14 |
Grupa: Użytkownik
QTH: `A-ów`
Posty: 3699 #2210564
Od: 2008-9-26
| Zgadza się na oko bez mierzenia widać,że wymiary są przejechane
_________________
Kenwood,Icom,Yaesu: 1980r.--2005r.Pierwsza klasa.
Mariusz// VY 73 ALL
|
| | |
| Andrzej_NR.1 | 05.12.2015 17:39:07 |
Grupa: Użytkownik
QTH: KO02KD
Posty: 1089 #2210569
Od: 2010-11-11
| Nie kupuj z tych kondensatorów co podałeś bo według schematu tam musi być inaczej,jak to miało dobrze chodzić,poprzerabiane całkowicie w środku. |
| | |
| sp3aok | 05.12.2015 18:57:05 |
Grupa: Użytkownik
QTH: LUBIN
Posty: 1051 #2210594
Od: 2009-10-19
| To nie jest kondensator do Pa. Dlatego poszedł dym.
_________________
SP9-1166 |
| | |
| Electra | 11.05.2024 05:18:27 |
|
|
| | |
| SP9O | 05.12.2015 19:24:13 |
Grupa: Użytkownik
QTH: `A-ów`
Posty: 3699 #2210598
Od: 2008-9-26
| sp3aok pisze: To nie jest kondensator do Pa. Dlatego poszedł dym.
jaki mam być odpowiedni masz gdzieś namiar.
_________________
Kenwood,Icom,Yaesu: 1980r.--2005r.Pierwsza klasa.
Mariusz// VY 73 ALL
|
| | |
| SP6CC | 05.12.2015 19:45:23 |
Grupa: Użytkownik
QTH: Opole JO80WP
Posty: 1120 #2210602
Od: 2009-9-27
Ilość edycji wpisu: 2 | Wykonany według opisu DK1OF, kondensator Ct składający się z dwóch płytek 40x40mm odległych o 0,25mm oddzielonych folią teflonową 0,25mm, posiada pojemność około 120pF.
_________________
vy 73 - Andrzej
|
| | |
| SP9O | 05.12.2015 19:52:45 |
Grupa: Użytkownik
QTH: `A-ów`
Posty: 3699 #2210606
Od: 2008-9-26
| O dzięki za info,tylko jeżeli ktoś przerobił inne elemęnty pod ten co był kondensator ,to trzeba będzie na nowo wszystko mierzyc ustawiać.
_________________
Kenwood,Icom,Yaesu: 1980r.--2005r.Pierwsza klasa.
Mariusz// VY 73 ALL
|
| | |
| SP9O | 05.12.2015 19:54:15 |
Grupa: Użytkownik
QTH: `A-ów`
Posty: 3699 #2210608
Od: 2008-9-26
| na pewno skrócił tą rurkę na lewo od kondensatora,po za tym według rysunku,kondensator ma mieć małą odległość od lampy a tu jest za duża.
_________________
Kenwood,Icom,Yaesu: 1980r.--2005r.Pierwsza klasa.
Mariusz// VY 73 ALL
|
| | |
| sp9fys | 05.12.2015 22:41:11 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 1668 #2210685
Od: 2010-11-28
Ilość edycji wpisu: 1 | SP9O pisze:
Dodam,że ten kondensator szukam do końcówki jak na zdjęciach na pasmo 2m,tyle że według rysunku książki Z.Bieńkowskiego w tej końcówce jest coś nie tak poprzerabiane
....
.....
W tym miejscu kondensator musi wytrzymać dużą moc bierną. Przy mocy wzmacniacza do anteny rzędu 500W można się spodziewać mocy biernej przepływającej przez kondensator nawet 10-15kVar i to powinno być kryterium doboru tego kondensatora. Trzeba rozglądnąć się za sowieckimi demobilowymi kondensatorami dyskowymi. Mają one oprócz dopuszczalnego napięcia i pojemności podaną właśnie moc bierną na jaką są przeznaczone.
Prawdopodobnie kondensator blokujący napięcie anodowe (ten widoczny na zdjęciu, szary dyskowy) sądząc po gabarytach byłby odpowiedni do tego celu. Na Radiogiełdzie powinno się dać coś takiego znaleźć.
__________________
Ryszard.
_________________
R.
Try not. Do. Or do not. There is no try.
Yoda
|
| | |
