| sp9fys | 01.06.2015 13:37:45 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 1667 #2116930
Od: 2010-11-28
|
Mam używany w serwerach komputerowych zasilacz 48V/20A Lucent Tech. typ CMC-PWSP0050-202.
Zamierzam go użyć do zasilania wzmacniacza tranzystorowego na BLf278

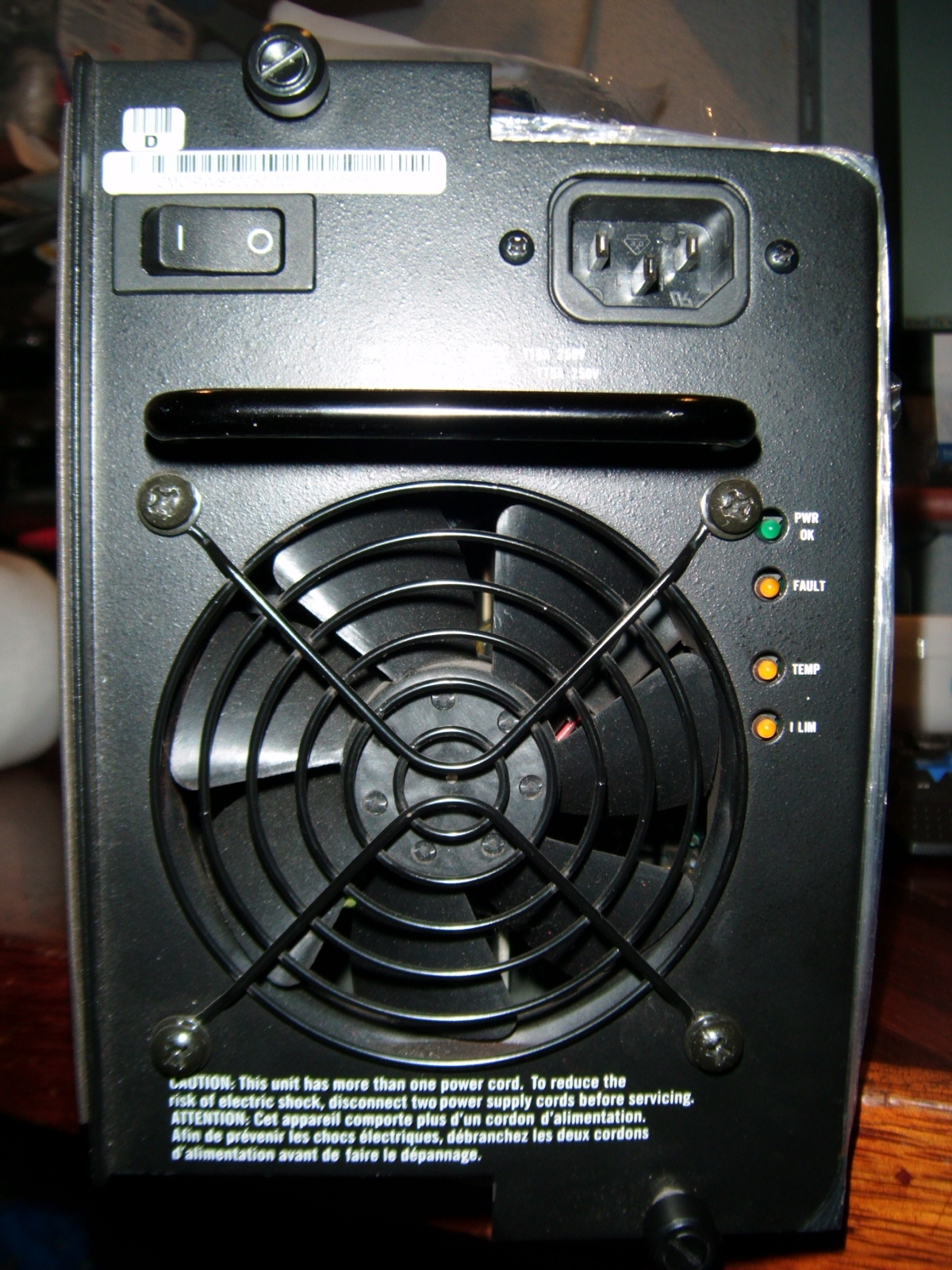

Widok płyty czołowej:
od strony gniazd:
Po załączeniu zasilacza do sieci, zapala się kontrolka pwr OK (na zdjęciu widać, że wszystkie LED'y się świecą - to jedynie efekt podświetlenia lampą błyskową. W momencie robienia fotki, zasilacz był wyłączony) i pojawia się napięcie odpowiednio 29V pomiędzy sąsiednimi i 58V skrajnymi 3-ma kołkami u góry pionowego złącza widocznego po lewej stronie tylnej ścianki zasilacza.
Wentylator bez obciążenia się nie uruchamia - nie wiem czy jest to prawidłowy objaw.
Mam pytanie: co i gdzie należy podłączyć do dostępnych styków aby pracował poprawnie i bezpiecznie.
______________
Ryszard
_________________
R.
Try not. Do. Or do not. There is no try.
Yoda
|
| | |
| Electra | 19.04.2024 09:14:52 |
 |
|
| | |
| zelmann | 01.06.2015 21:38:01 |
Grupa: Użytkownik
Posty: 59 #2117240
Od: 2013-6-24
| Nikt nie wie?
Nawet wszechwiedzący 1AP nie ma nic do powiedzenia???
Totalne zaskoczenie.
W. |
| | |
| sp9fys | 01.06.2015 23:36:31 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 1667 #2117345
Od: 2010-11-28
| Jest gorzej. Nawet na wszechwiedzącej Elektrodzie nikt nie ma nic do powiedzenia o tym sprzęcie.
Mimo wszystko nie tracę nadziei.
_________________
Ryszard
_________________
R.
Try not. Do. Or do not. There is no try.
Yoda
|
| | |
| SQ9JXT | 02.06.2015 08:57:32 |
Grupa: Użytkownik
Posty: 725 #2117440
Od: 2011-5-10
Ilość edycji wpisu: 3 | sp9fys pisze:
Po załączeniu zasilacza do sieci, zapala się kontrolka pwr OK (na zdjęciu widać, że wszystkie LED'y się świecą - to jedynie efekt podświetlenia lampą błyskową. W momencie robienia fotki, zasilacz był wyłączony) i pojawia się napięcie odpowiednio 29V pomiędzy sąsiednimi i 58V skrajnymi 3-ma kołkami u góry pionowego złącza widocznego po lewej stronie tylnej ścianki zasilacza.
Wentylator bez obciążenia się nie uruchamia - nie wiem czy jest to prawidłowy objaw.
Mam pytanie: co i gdzie należy podłączyć do dostępnych styków aby pracował poprawnie i bezpiecznie.
______________
Ryszard
No i wygląda na to, że prawidłowo się zachowuje. Taki zasilacz do pracy wymaga kontrolera, który w tym wypadku był umieszczony na płycie serwera. Kontroler nadzoruje jego pracę, steruje włączaniem, wyłączaniem - przy wymianie hot-swap, zwraca sygnał Power_GOOD, steruje prędkością obrotową wentylatorów w zależności od obciążenia, itd, itp.
Aby to ustrojstwo pracowało bez chassis serwera to musisz mu na złączu sterującym ustawić (na odpowiednich pinach) sygnały. W przeciwnym wypadku on uważa że jest poza serwerem i nie będzie działał.
W takich zasilaczach praktykuję to tak, że szukam na którym z pinów jest masa i tam przyłączam jeden z końców rezystora a drugim tykam po kolejnych pinach aż znajdę ten, który odpowiada za włączenie zasilacza - sygnał Power_ON (czasami trzeba podłączać +5V czyli "jedynkę" zamiast "zera". Jest to szybka i skuteczna metoda i działa w 99% zasilaczy. Sporadycznie zdarzy się, że trzeba odszukać jeszcze inne sygnały sterujące aby to odpalić.
Tak więc Ryszardzie, powodzenia! |
| | |
| sp9fys | 02.06.2015 16:34:37 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 1667 #2117700
Od: 2010-11-28
| Dzięki za poradę, jak tylko coś wiesz to zawsze można liczyć na Ciebie.
Mniej więcej wiem jak może zachowywać się taki zasilacz. A ponieważ nie wiem nic ponadto zadałem pytanie.
Prędzej czy później ja go rozgryzę ale mam masę innych rzeczy do zrobienia przy których ten zasilacz (cholernie ważny!) jest trzeciorzędną sprawą, a baardzo mi zależy na czasie.
Które to może być złącze sterujące?
___________________________
Ryszard
_________________
R.
Try not. Do. Or do not. There is no try.
Yoda
|
| | |
| sp4msu | 02.06.2015 16:50:24 |
Grupa: Użytkownik
QTH: KO12KR
Posty: 873 #2117706
Od: 2009-5-5
Ilość edycji wpisu: 1 | Może podepnę się pod ten temat mam Roal electronics model 138a też z serwera , no i dość potężny .
Rozgryzł go może kto ??
http://www.ebay.com/itm/ROAL-Electronics-Power-Supply-Model-138A-53P2830-2-5-12VDC-Out-x-100-240VAC-In-/151549330380
to jest taki
_________________
73 Rysiek |
| | |
| sq6ade | 02.06.2015 17:11:27 |
Grupa: Użytkownik
QTH: Wrocław (Breslau) Party-n
Posty: 15112 #2117731
Od: 2008-3-21
| Tak patent od JXT z rezystorkiem jest znany i używany np. do poszukiwania sygnału ACC
w radioodtwarzaczu o nieznanych połączeniach na terminalu. Można również tak przedzwaniać
złącze zasilacza od masy a również od zewn +5V via ten rezystor zabezpieczający.
Najgorzej jak zasilacz gada z zewnętrznym układem jakąś szyną szeregową wtedy lipa.
_________________
Wiosna się budzi w całej naturze
Witana rzewnym słowików pieniem,
W zielonym gaju, ponad strumieniem,
Kwitną prześliczne dwie róże.
 |
| | |
| sp9fys | 02.06.2015 23:14:28 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 1667 #2118011
Od: 2010-11-28
Ilość edycji wpisu: 1 | Kontrolki od góry są opisane:
PWR OK - zapala się w momencie przełączenia hebelka w poz. ON. Pozostałe diody się nie świecą. Na grubych kołkach jest napięcie 0 +29V +58V. Zapewne pod obciążeniem spada do znamionowych 48V.
Fault - zapewne awaryjne odłączenie +48V.
Temp - wskaźnik przekroczenia temperatury zasilacza.
I Limit - ograniczenie prądu
Jak na razie wszystkie te funkcje wyglądają na sterowane z samego zasilacza, może za wyjątkiem "Fault" i sterowania wentylatora.
Zasilacza jeszcze nie rozbierałem ale jestem zdeterminowany.
R.
_________________
R.
Try not. Do. Or do not. There is no try.
Yoda
|
| | |
| SQ9JXT | 03.06.2015 08:42:55 |
Grupa: Użytkownik
Posty: 725 #2118125
Od: 2011-5-10
Ilość edycji wpisu: 6 |
Myślę, że na początek zaatakowałbym to złącze po lewej stronie złącza (pionowe co ma 3 rzędy pinów). Jest spora szansa, że poszukiwany sygnał sterujący tam się znajdzie. Generalnie te zasilacze serwerowe są czasami b. skomplikowane (bo zawierają masę zabezpieczeń, układów autodiagnostyki, PFC i innych klamotów) co skutecznie utrudnia szybkie ustalenie co w nim i co czego służy - analiza ich obwodów jest b. uciążliwa. Zatem, aby nie tracić na to czasu lepiej wpierw wykorzystać metodę którą podałem czyli na "macanta". Ostatnio odpaliłem w ten sposób dwa nietypowe zasilacze serwerowe Delta 12 V / 750 W - a już miały iść na złom
sp9fys pisze:
Kontrolki od góry są opisane:
PWR OK - zapala się w momencie przełączenia hebelka w poz. ON. Pozostałe diody się nie świecą. Na grubych kołkach jest napięcie 0 +29V +58V. Zapewne pod obciążeniem spada do znamionowych 48V.
R.
No, nie wydaje mi się. To jest zasilacz stabilizowany, zatem napięcie niezależnie od obciążenia powinno być jak widnieje jako znamionowe - nie spotkałem się dotąd z inną sytuacją. Raczej bym trzymał się tego, że zasilacz potrzebuje zewnętrznego rozruchu.
Warto zrobić próbę, co się stanie jak to wyjście 29 V i 58 V spróbujesz obciążyć. Bo jeżeli po obciążeniu (nawet niewielkim obciążeniem) spada do 0V to znaczy, że to jest tylko jakieś szczątkowe napięcie, a zasilacz potrzebuje włączenia z zewnątrz. Zatem trza wykonać taką próbę.
Fault - zapewne awaryjne odłączenie +48V.
- ewentualnie awarię zasilacza i przejście w stan zatkania wyjść.
Temp - wskaźnik przekroczenia temperatury zasilacza.
I Limit - ograniczenie prądu
- przekroczenie dopuszczalnego prądu obciążenia.
Pzdr!
|
| | |
