Ilość edycji wpisu: 2 | Próbując przez dłuzszy czas zestroić antenę na pasmo 21 Mhz, nie udawało mi się to w żaden sposób..
Zacząłem się zastanawiać czy aby problem nie leży po stronie miernika..
Co zauważyłem...
Miernik zakończony jest wyjściem BNC, ja założyłem przejściówkę BNC/UC1 co by podpinać anteny KF..
Przy antenach w zakresie 1.8..20 Mhz wszystko wygląda normalnie.. Bez podpiętej anteny wskazania są zerowe, po jej wpięciu w gniazdo wskazania sie zmieniają..
Inaczej ma się powyżej 20 Mhz tam bez wpiętej anteny wskazania sa wielkie, swr rzędu ok 8..12 a impedancja skaczę ok 300..600 Ohm... Czy takie zjawisko jest normalne..? Jak to sprawdzić.., gdzie szukać rozwiązania..?
Dodam że jako taka elektronika nie jest moją jakąś wielce mocną stroną..
Próbowałem z różnymi beczkami i nadal to samo..
Nie mogę dojść w czym tkwi problem..
_________________
FtDx10/IC-9100/FT-950/IC-746 .. poczuj melodię Citizen Wave... ja poczułem... |
| | |
| Electra | 19.04.2024 01:05:01 |
 |
|
| | |
| SQ8IFG | 23.10.2013 22:17:34 |
Grupa: Użytkownik
QTH: Lipsko/Bobrowniki
Posty: 117 #1634172
Od: 2007-8-20
| Witam!
U mnie takie abstrakcyjne wyniki wyświetlane są dopiero od 43MHz aż do końca zakresu pomiarowego czyli do 56MHz.
Poniżej 43MHz bez podłączonej anteny wyświetla się częstotliwość i informacja Open Circuit (obwód otwarty)
W oryginale też miałem zamontowane gniazdo BNC i stosowałem przelotkę na UC-1 i wiele pomiarów przez tą kombinację miałem oszukanych z powodu złej "stykologii" w owej przelotce. Tak więc wstawiłem na stałe gniazdo UC-1 i problem się rozwiązał.
Pozdrawiam i życzę szybkiego uporania się z problemem.
_________________
Krzysiek SQ8IFG
http://www.sq8ifg.freecluster.eu |
| | |
| SQ7PGO | 24.10.2013 01:43:51 |
Grupa: Użytkownik
QTH: lokator: JO92OB
Posty: 2726 #1634263
Od: 2010-6-19
| Akurat temat dla mnie na czasie. Mój VK5JST mam na stałe wtyk UC-1 a CHCĘ zmierzyć antenę kablem z wtykiem BNC.
Wobec tego co wyzej napisano co będzie lepsze- przejsciówka BNC -> UC-1 czy wstawienie do miernika drugiego gniazda BNC jako równoległego do UC-1 ? Jest to dla mnie wazne bo włąsnie zakupuję kable i nie wiem co lepiej kupić?
_________________
Petroniusz
3el- beam Yagi 20m by SQ7PGO,
Delta 12/15/17m by SQ7PGO
FD4 Fritzel / 10-80m
GL VY 73! SQ7PGO / SO7B
SPDXC #0908
|
| | |
| sp6u | 24.10.2013 05:21:00 |
Grupa: Użytkownik
QTH: Oława loc. JO80PW
Posty: 671 #1634267
Od: 2009-3-11
Ilość edycji wpisu: 1 | SQ8IFG pisze:
Witam!
U mnie takie abstrakcyjne wyniki wyświetlane są dopiero od 43MHz aż do końca zakresu pomiarowego czyli do 56MHz.
Poniżej 43MHz bez podłączonej anteny wyświetla się częstotliwość i informacja Open Circuit (obwód otwarty)
W oryginale też miałem zamontowane gniazdo BNC i stosowałem przelotkę na UC-1 i wiele pomiarów przez tą kombinację miałem oszukanych z powodu złej "stykologii" w owej przelotce. Tak więc wstawiłem na stałe gniazdo UC-1 i problem się rozwiązał.
Pozdrawiam i życzę szybkiego uporania się z problemem.
Dzisiaj wybiorę się do sklepu i być może uda mi się dobrać inną przejściówkę BNC/UC1 która będzie może bardziej przylegała do gniazda analizatora.. Jeżeli nadal będzie podobna sytuacja która ma miejsce w chwili obecnej to wykonam drugie gniazdo (UC1)
_________________
FtDx10/IC-9100/FT-950/IC-746 .. poczuj melodię Citizen Wave... ja poczułem... |
| | |
| SP7WT | 24.10.2013 06:48:40 |
Grupa: Użytkownik
Posty: 528 #1634274
Od: 2009-5-12
| Przypuszczam ze w Yahoo istnieje grupa dyskusyjna uzytkownikow tego miernika. Jest mozliwe ze ktos wczesniej mial taki problem i znalazl jego rozwiazanie. Sugeruje zapisanie sie go grupy i przejrzenie listy tematow.
SP7WT |
| | |
| SQ5KVS | 24.10.2013 11:46:02 |
Grupa: Użytkownik
QTH: Warszawa/Gocław
Posty: 2323 #1634451
Od: 2011-9-28
Ilość edycji wpisu: 2 | Witam.
Przyczyn tego problemu może być bardzo wiele. Od źle rozplanowanych połączeń miernik - gniazdo (za długie, za duże pojemności itp), do źle dobranych diód w mostku, albo niezbyt dobrej kalibracji mostka.
Poprzednio w moim VK5JST było dobrze aż do 55MHz - czyli "Obwód otwarty". Niestety musiałem zmienić diody, i po tym mimo prób kalibracji na różne sposoby - zawsze na wyższych zakresach mam wskazania takie jak Ty - Jakaś impedancja "z kosmosu".
Należy pamiętać że w tym mierniku wszystkie parametry (X, R) które w wyniku dają SWR >10 to już zbliżanie się do abstrakcji. VK5JST najdokładniej mierzy w pobliżu X=0, R=50, im bardziej się od tego oddalamy tym mniej rzetelne są wartości które widzimy na wyświetlaczu.
Ostatecznie stwierdziłem - jaką dla nas jest informacją że X = 40 a R = 600. Małą, bo zwykle szukamy punktów gdzie X = 0 (rezonans). No chyba że chcemy sprawdzić jak się zachowuje antena o jakiejś dużej impedancji gdzie R idzie w setki i tysiące omów.. Ale to nie tym miernikiem raczej. Ważniejsza jest tendencja zmian, a konkretne wartości..
Pomocny link o VK5JST http://www.sp2jjh.republika.pl/VK5JST.htm
Pozdrawiam
Edit: Co ciakawe, jak na 50MHz zapnę do miernika rezystor 50 lub 100 Ohm, to wskazanie jest dobre - X~0, R~50/100Ohmów - i to cieszy.
_________________
Karol SQ5KVS |
| | |
| sq7ovv | 25.10.2013 07:40:01 |
Grupa: Użytkownik
QTH: JO91LO
Posty: 1115 #1635414
Od: 2010-9-22
| SQ7PGO pisze:
Akurat temat dla mnie na czasie. Mój VK5JST mam na stałe wtyk UC-1 a CHCĘ zmierzyć antenę kablem z wtykiem BNC.
Wobec tego co wyzej napisano co będzie lepsze- przejsciówka BNC -> UC-1 czy wstawienie do miernika drugiego gniazda BNC jako równoległego do UC-1 ? Jest to dla mnie wazne bo włąsnie zakupuję kable i nie wiem co lepiej kupić?
Ja bym był za przejściówką. Zwłaszcza, że przejściówki "wtyk UC-1 na gniazdo BNC" są zwykle zdecydowanie lepszej jakości, niż te "wtyk BNC na gniazdo UC-1". Podłączanie równoległe drugiego gniazda to dodatkowe pojemności montażu, które na wyższych częstotliwościach są w stanie "namieszać" w pomiarach.
Pozdrówka
Kuba |
| | |
| SQ7PGO | 25.10.2013 09:59:45 |
Grupa: Użytkownik
QTH: lokator: JO92OB
Posty: 2726 #1635501
Od: 2010-6-19

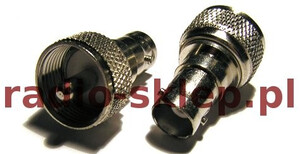

| Dzięki Kuba - dokłądniej to mój VK5JST ma na obudowie gniazdo UC-1 a potrzebny by był wobec tego taki wichajster
Czy wszystko sie zgadza? Bo juz miałem z tym analizatorem i z kabelkami dość namieszane i postanowiłem wreszcie zastosować właściwej długości kable "pasmowe".
_________________
Petroniusz
3el- beam Yagi 20m by SQ7PGO,
Delta 12/15/17m by SQ7PGO
FD4 Fritzel / 10-80m
GL VY 73! SQ7PGO / SO7B
SPDXC #0908
|
| | |
| sp4msu | 25.10.2013 13:13:37 |
Grupa: Użytkownik
QTH: KO12KR
Posty: 873 #1635712
Od: 2009-5-5
| Przecież w twojej wersji przejściówek to pewnie któraś robi za antenę .
I dlatego takie a nie inne wskazania .
_________________
73 Rysiek |
| | |
| sq7ovv | 25.10.2013 21:58:16 |
Grupa: Użytkownik
QTH: JO91LO
Posty: 1115 #1636348
Od: 2010-9-22
| @Petroniusz... Tak. Właśnie te przejściówki miałem na myśli.
Pozdrówka
Kuba |
| | |
