SP6FPH	22.11.2012 10:54:12

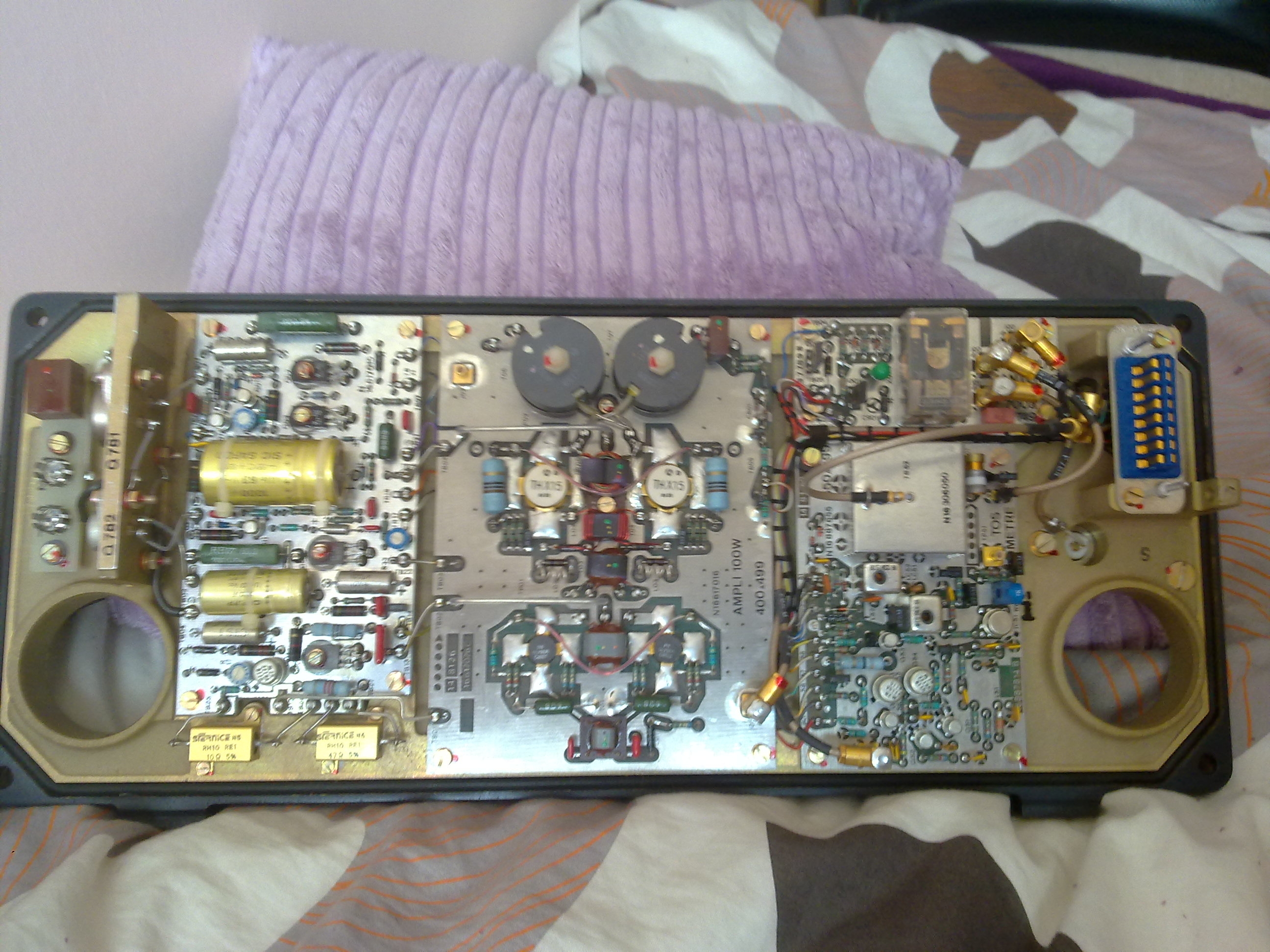

Grupa: Użytkownik Posty: 780 #1054877 Od: 2012-3-15 Ilość edycji wpisu: 50	Kto z Kolegow zakupil , uruchomil i korzysta ze wzmacniacza , ktory byl dostepny na Allegro w ofercie jako wzmacniacz -kf1-5-30-mhz-200W ? We wzmacniaczu zastosowano dwa tranzystory THX15 THOMSON,kazdy o mocy 150W, przeznaczone do pracy w trybie SSB. . Tak to PA wyglada http://obrazki.elektroda.pl/9620614200_1377170234.jpg Mam zamiar niebawem polaczyc w calosc wszystkie elementy wzmacniacza LPF http://obrazki.elektroda.pl/4053582700_1353876445.jpg przekazniki z ALLEGRO.PL i e-bay uk , Splitter/Combiners DWRADIO i CARIOCA , automatyke wg W6PQL . Zakupilem takze zasilacz SMPS2000R ( 2000W continuous and 2600W peak power) ,wazy tylko 0,8kg !!!, duza sprawnosc 95% ,dobra cena. Wybralem opcje "napiecie wyjsciowe na zadanie ". Napiecie wyjsciowe regulowane w granicach +/- 10% http://connexelectronic.com/product_info.php/cPath/25_46/products_id/120?osCsid=fb2882puc6c3vcrua1ajth2es1 Szczegoly dotyczace zasilacza byly potwierdzane preze mnie droga e-mail z YO5OXO hi. Dla porownania cena zasilacza z aukcji na ebay. http://www.ebay.com/itm/PS3000W-48V-48V-60A-3KW-Power-Supply-for-Broadcast-applications-NEW-/130815832181?pt=US_Ham_Radio_Amplifiers&hash=item1e753b3075 Najwiecej waza moduly z radiatorami i zastanawiam sie czy nie zrezygnowac z oryginalnych radiatorow , zastosowac jeden duzy i w ten sposob zmniejszyc ciezar calej konstrukcji. Interesuja mnie modyfikacje i rady wlascicieli . Serdecznie pozdrawiam Jozek SP6FPH , L.

Electra	14.02.2025 03:31:54


SP2SWR	22.11.2012 12:00:21
Grupa: Użytkownik QTH: Toruń Posty: 623 #1054914 Od: 2010-11-2	Ha! Ha! Ha! Przyszła Kryska na Matyska! Tyle miałeś pomysłów, rad i teorii.....? Miałem ten wzmacniacz i próbowałem uruchomić, nie udało mi się do końca. Dziwny rozkład (nierównomierność wzmocnienia w funkcji częstotliwości). Też chciałem połączyć 4 takie moduły w całość, ale dałem sobie spokój. Miałem też kontakt z kimś kto miał podobne problemy i sobie odpuścił. _________________ Piotr SP2SWR

stasiek	23.11.2012 19:17:26
Grupa: Użytkownik Posty: 1176 #1055995 Od: 2011-9-10	W jakiej cenie moduł samego wzmacniacza czy do sprzedania jakieś zdjęcie????

SP6CC	23.11.2012 21:04:00
Grupa: Użytkownik QTH: Opole JO80WP Posty: 1120 #1056082 Od: 2009-9-27	To jest ten wmacniacz: http://allegro.pl/wzmacniacz-kf-200w-tranzystorowy-i2765095343.html _________________ vy 73 - Andrzej

stasiek	24.11.2012 22:23:20
Grupa: Użytkownik Posty: 1176 #1056888 Od: 2011-9-10	Ale to nie jest 200W panowie!!nie na takich rdzeniach do 100W i będzie ok 50 W wcz- papier przyjmie wszystko. Na płytce pisze 100w.Mam HM 250W i wiem jaki transformator wyjściowy potrzebuje taki wzmacniacz. Patrząc na układ dziwię się ze nie możecie go adaptować do naszych celów. Jak nie ma schematu rozrysować i po problemie.Najważniejszy zasilacz z bezpiecznikiem elektronicznym żeby trzymał prąd i reagował na jakiekolwiek błędy operatora. Te dwa rdzenie kubkowe do wywalenia i zaadaptowanie inny transformator wyjściowy tak jak to jest opisane w publikacjach patrz HMade,filtry pasmowe .Stabilizacja pkt pracy tranzystorów końcowych z ubiegłego wieku teraz się inaczej to wykonuje ale to mała płytka przykręcona do radiatora i po problemie. Danych tranzystorów nie mogę znaleść a czy one nie są PNP ???? Przydało by się kawałek schematu żeby dokładniej na to popatrzeć z zdjęcia sie wszystkiego nie wyczyta. Pozdrawiam!

sq5awr	14.12.2012 09:18:28
Grupa: Użytkownik Posty: 111 #1072067 Od: 2011-4-25 Ilość edycji wpisu: 2	No to widzę że ambicje z upływem czasu maleją najpierw LDMOS -> MOS -> Bi. Potwierdzam "stasiek" te trafo się raczej nie nadaje. A i ten lpf jak chcesz przez niego 4 moduły przepuścić i mieć taką moc jak piszesz to radze przeliczyć jaki prąd i napięcie będzie płynąć, przez ten obwód dla ls, 3:1 swr. _________________ Robert, SP5G/3Z5G

SP6FPH	14.12.2012 09:24:00
Grupa: Użytkownik Posty: 780 #1072088 Od: 2012-3-15 Ilość edycji wpisu: 116	Z uplywem czasu zmieniaja sie cyferki mego konta bankowego. Dobrze kolega widzi , ale wniskowanie kolegi jest bledne. Mam te moduly , wykonane profesjonalnie ,dla wojska i zacznynam od nich. To bedzie fajna zabawa. Gotowce , BARDZO TANIE, Panowie ten gotowiec oddaje od 1,5 do 30 MHz 100W z paluszkiem w... Oddaje tez i 200W w tym samym zakresie czestotliwosci! Ja to wiem bo je mam .Byly podlaczane . BLOK JEST ZAPROJEKTOWANY ZAWODOWO I FUNKCJONUJE ZNAKOMICIE , ZGONIE Z ZALOZENIAMI!!!!!!! Nic nie zmieniamy i laczymy w calosc . Bedzie fajna military konstrukcja o mocy licencynej A tu THX15 dedykowany do pracy w trybie SSB prosze niestety juz ktos je kupil sprzedaz Ships to: Worldwide , no Panowie z SP ktoremu THX15 polecialy i dlaczego???????????????? ) http://www.ebay.ca/itm/THX15-THX-15-THOMSON-SIMILAR-BLX15-PHILIPS-/200490228969#ht_500wt_716 Modul z tranzystorami ,byl dostepny ofercie DWRADIO i tak wyglada http://obrazki.elektroda.pl/9620614200_1377170234.jpg tyle kosztowal co 1-den THX15 i nie dziwi ze sprzedano wszystkie szybko jak cieple buleczki Tylko to polaczyc. Porazki mozliwe ,ale nie kosztowne. Cztery wzmacniacze to minimum 400W , moc licencyjna. Pozostale moje konstrukcje sa na roznym etapie kompletowania. Bardzo bliski realizacji jest wzmacniacz JA1TJU na ARF442/443. Nie ukrywam ze ostatnio na nasze hobby wydalem juz pokazna kwote pieniedzy , za ktora moja zona mialaby prawdziwe futra . Proponuje link do strony OK2ARM i zdjecia AR347 http://ok2arm.webnode.cz/news/hf-amplifier-ar347/ Czy kolega Stasiek mial kiedykolwiek mial w rekach PSC2H lub blok PA o ktorym jest tu mowa? Pytanie moje ma sens , a Ci koledzy ktorzy dysponuja tym sumatorem lub wzmaciaczem wiedza dlaczego o to pytam. .http://www.communication-concepts.com/index.php/splitter-combiners/splitter-combiner-psc-2h.html Ja PSC2H kupilem. Tu sa zjdjecia i PSC2H w akcji. [url]http://www.duessler.de/Mods.htm[/url To co Pan Stasiek tu napisal rozbawilo mnie. Wydal opinie w oparciu o fotografie . "" Ale to nie jest 200W panowie!!nie na takich rdzeniach do 100W i będzie ok 50 W wcz- papier przyjmie wszystko . Same moduly to niestety nie jest kompletny wzmacniacz . Zeby powstal wzmacniacz na bazie tych modulow trzeba jeszcze wydawac pieniadze szanowny Kolego SP2SWR . Trzeba miec takze odwage zaryzykowac . Ja ryzykuje i w przeciwienstwie do Kolegi nie zamierzam rezygnowac. Mam pytanie do kolegi SP5AWR . Zdanie , jego tresc : " Potwierdzam "stasiek" te trafo się raczej nie nadaje " wskazuje na to , ze kolega nie wie. Niech mowa kolegi bedzie tak tak , nie nie. Moze sie myle i czekam uprzejmie na precyzyjna odpowiedz Czy to trafo nadaje sie czy sie nie nadaje? A jak sie nie nadaje to skad koleega to wie ?. Na odpoiwiedz czekam nie tylko ja ale i pozostali Koledzy . Moze przy okazji zobacze jakies zdjecia? Moja odpowiedza beda zdjecia z prob , ktore zamieszcze tu w tym poscie. Tak jak to zrobil OK2ARM. Nie ukrywam ze " popelnie moduly " AR347 . Maja niewiele podzespolow i MRF-y 154 lub MRF157. To b. duze piniadze. Wiadomosc z 22.08.2013 Juz mam Panowie !!! dwa sliczniutkie tranzystory MRF 157. W tym momencie moge powiedziec ze mam prawie AR347 CALY WZMACNIACZ poniewaz pozostale elementy PA juz mam jako ze kupowalem po kilka sztuk ( zasilacze LPF-y i przekazniki). W zwiazku z tym ze mam MRF157 zwracam sie do kolegow ktorzy maja juz uruchomione AR347 o kontakt ze mna. Moj wzmacnacz bedzie mial automatyke W6PQL. Nie bedzie nigdy pracowal na max. mocy. Bedzie sobie , a cala nadzieje pokladam w antanach ,propagacji i szczesciu. Mam kilka LPF-ow. Moje filtry pasmowe to mistrzostwo swiata i to za symbiliczne pieniadze Amator nie wykona takich LPF. Popatrzmy na charakterystyke. Temat wzmaciaczy tranzystorowych sledze ponad 10 lat i dopiero niedawno pojawila sie kapitalna oferta na allegro.pl. Gabaryty filtru sa duze , dlugosc boku odpoiwda dludosci butelki z woda 1,5l. Filtr ma tylko cewki powietrzne , pod cewkami w PCB sa otwory ulatwiajace chlodzenie cewek. Wentylator pod moim LPF-em i co nie moza wiecej gazu? Mozna Otwory widac na zdjeciach zameszczonych przez OK2ARM. Na moim zdjeciu otwory wypelnia bialy obrus lezacy na stole. http://obrazki.elektroda.pl/4053582700_1353876445.jpg Amplifajery fabryczne 1,5kW http://www.tokyohypower.com/hl-2_5kfx.html maja cewki na Amidonach . Moje LPF-y maja skorygowana charakterystyke na analizatorze FSH 23 dla pasma 7MHz. http://obrazki.elektroda.pl/5701752700_1353874882.jpg Pozostale zakresy pracy nie wymagaj interwencji . LPF-y leza w kartonach i czekaja na swoj czas. Nie sa do sprzedania Wzmacniacz Wlochow 2,4kW ma Amidony i cewki . link http://www.qro.it/amp/amphf150/amp150.html A tak wyglada 4kW MONSTER LPF ,a obok combiner 4kW communication-concepts!!! http://www.duessler.de/KSG1300.htm Dla 1kW http://www.duessler.de/Part2.htm Zapomnialem. DL6EAT ,oferowal mi KSG 1300 Amplifier Modules. Nie wiem czy ta oferta jest jeszcze aktualna .Zainteresowani moga zapytac . Pozdrawiam bardzo serdecznie i zdrowia zycze. Jozek SP6FPH

SQ9KEJ	14.12.2012 16:53:44
Grupa: Użytkownik QTH: Knurów Posty: 688 #1072694 Od: 2010-12-9 Ilość edycji wpisu: 1	Józek, Fajne te Twoje filtry. Mam pytanie: jak zdobyłeś płytkę do sterownika W6PQL? Czy może kupiłeś gotowy układ? 73, _________________ Darek, SQ9KEJ ~~~~~~~~~~~~~~~~~~~~ SP9KAG, VHF 145,2875

stasiek	14.12.2012 22:44:33
Grupa: Użytkownik Posty: 1176 #1073023 Od: 2011-9-10	SP6FPH- akurat Roberta nie musisz uczyć bo takowy wzmacniacz wykonał i posiada, mieliśmy nie raz okazję prowadzić QSO,papier wszystko przyjmie,pokazałeś filtry pasmowe -może i fajne ,a powiedz jaką moc możesz puścić przez te przekaźniki,jak skończysz wzmacniacz pogadamy,pokaż resztę.Przy mocy doprowadzonej ok 250-300W cewki dobrze sie potrafią grzać,a przy 1kW wcz!!!,ścieżki czy przeniosą taką moc,przekaźniki...owocnej pracy..... jako filtry wejściowe tak, ale nie wyjściowe

SP6FPH	14.12.2012 23:30:32
Grupa: Użytkownik Posty: 780 #1073051 Od: 2012-3-15 Ilość edycji wpisu: 22	Automatyke W6PQL kupilem kompletna na stronie W6PQL-a. Mamy wybor, albo kupujemy zmontowana i sprawdzona lub kupujemy do samodzielnego montazu. Ja kupilem zmontowana .Nigdy nie lutowalem smd .Wolalem zaplacic za montaz. Plytka ma niewielkie wymiary. The Ultimate Amplifier Control Board ------- FUNKCJE: On-board sequencer for control of antenna relays, amplifier bias and power supply feeds, and driver RF hold-off High VSWR lockout that will accept either a negative or a positive trigger signal High temperature lockout that will bypass an overheated amplifier until it cools down to a safe temperature Temperature-sensitive fan control for normal cooling Driver RF blocking during antenna relay changeovers Internal regulator, which allows operation from power sources ranging from 12v to 50v LED indicator feeds for power, transmit, SWR lock and High Temperature lock Can be used as a controller for a mast-mounted LNA http://www.w6pql.com/parts_i_can_provide.htm http://www.w6pql.com/amplifier_control_board.htm Dokupilem jeszcze High Current DC FET Switch. Zakup jest prosty, online. Oplaca sie kupowac jednorazowo kilka kitow , bo to sa lekkie rzeczy i male. Jedna mala przesylka JEDNA OPLATA . Przy zamawianiu kazdego wyrobu pobierana jest oplata za przesylke. W6PQL oddal mi pienadze na konto za jedno zamowienie. Na paczce widnieje informacja " czesci radiowe " i podana jest wartosc samch czesci, nie gotowego wyrobu. Nie placimy cla. Pozdrawiam Jozek SP6FPH, L. PS Stasiek zapomnialem o Tobie informacje juz podalem , ALE zbacz zdjecia. Bardzo prosze oto link zobacz , na jednym ze zdjec jest pokazane ile LPF MOZE z paluszkiem w ... http://ok2arm.webnode.cz/fotogalerie/#dscf0035-jpg Moj filrt zastal zaprojektowany przez fachowcow ktorzy z takich projektow jedza chleb. Wykonanie militarne. Widac ze sasiedzi z poludnia obserwuja nasze allegro i kupuja . OK2ARM nie przegapil okazji. UWAGA UWAGA WAZNA I SMUTNA INFORMACJA Z DNIA 22.082013 Jeden z kolegow z SP7 poinformowal mnie ze zakupil sumator PSC2H w COMMUNICATION CONCEPTS i URZAD CELNY NALOZYL CLO . Rada Jak masz syna lub corke np w Anglii to popros ich o zakup.

SP6FPH	12.05.2013 11:03:00
Grupa: Użytkownik Posty: 780 #1444919 Od: 2012-3-15 Ilość edycji wpisu: 2	Koledzy. Na Allegro w tej chwili dostepne sa rozdzielacz i sumator do czterech blokow wzmacniaczy . Rozdzielacz i sumator moga byc podlaczone do czterch dowolnych blokow wzmacniajacych . Moja informacja jest bardzo wazna dla tych co maja cztery moduly na THX15. Ta oferta rozwiazuje problem i przysipiesza proces budowy naszego wzmaniacza. Sumatory i rozdzielacze juz mam, sa super bardzo polecam!!!!! Serdecznie pozdrawiam Jozek SP6FPH,L.

Electra	14.02.2025 03:31:54


SQ8MXL	12.02.2017 18:38:49
Grupa: Użytkownik QTH: KO10IA Posty: 195 #2395564 Od: 2010-1-21	Panowie i co tam z tymi wzmacniaczami militarnymi czy jusz działają czy nie mnie interesuje te na tranzystorach THX15

SP6FPH	02.05.2017 01:35:23
Grupa: Użytkownik Posty: 780 #2422760 Od: 2012-3-15 Ilość edycji wpisu: 37	Dobry wieczor. https://www.youtube.com/watch?v=fvRXXXtV2dY. Dobranoc ,73 Jozek SP6FPH,L. P.S. Cena tranzystora THX15 , czy warto kupic wzmacnacz 2X THX15 na allegro ? Ceny oryginalnych tranzystorow mających zastosowanie we wzmacniaczach tranzystorowych KF sa wysokie. Dla niektórych kolegow chcących wykonać wzmacniacz tranzystorowy na KF , zakup tranzystorow stanowi bariere nie do pokonania. Jest wlasnie okazja, niedrogo para tranzystorow THX15 ( plus driver2x BLY92 ), każdy o mocy 150W , militarne wykonanie,sparowane . Oferta sprzedaży na ta chwile jeszcze aktualna ,02.05.2017 godz 11:51 Para THX15 zamontowanych na gotowym wzmacniaczu ,ofrta . http://allegro.pl/tranzystorowy-wzmacniacz-kf-1-5-30-mhz-200w-i6801161312.html Moim zdaniem warto kupic . Bawimy się za nieduze pieniądze ,płacimy ze gotowy modul wzmacniacza z dwoma THX15NA zamocowanymi na radiatorze, z zasilaczem bias, w cenie niższej niż cena jednego tranzystora!!!!. Taniej nigdzie nie znajdziecie na całym swiecie, tylko tu w SP trafiają się takie okazje,a za wydane pieniądze nie kupicie wszystkich elementow z jakich sklada się ten zestaw. Wykorzystujemy tranzystory przeznaczone do pracy we wzmacniaczach na KF a nie wynalazki . Podobie namawiałem Kolegow do kupowania LPF THOMSONA. Cena 1-nego tranzystora Do tej ceny należy jeszcze dodac koszt przesylki i clo. https://www.rfparts.com/review/product/list/id/11464/category/435/ Dla porównania cen z innymi tranzystorami o podobnej mocy, np MRF150 https://www.rfparts.com/catalogsearch/result/?q=mrf150 Na koniec dodam ,ze możemy zaadoptować rozwiązanie AN758 - Communication Concepts Inc. We wzmacniaczu pracują dwa tranzystory MRF429 każdy o mocy 150W. http://obrazki.elektroda.pl/3254166400_1493813567.jpg. http://www.communication-concepts.com/an758-1/ https://www.communication-concepts.com/content/AN758/AN758_Application_Note.pdf Podobie wykorzytany był modul EB27 we wzmacniaczu SP6CPO .

SP6FPH	03.05.2017 12:53:43

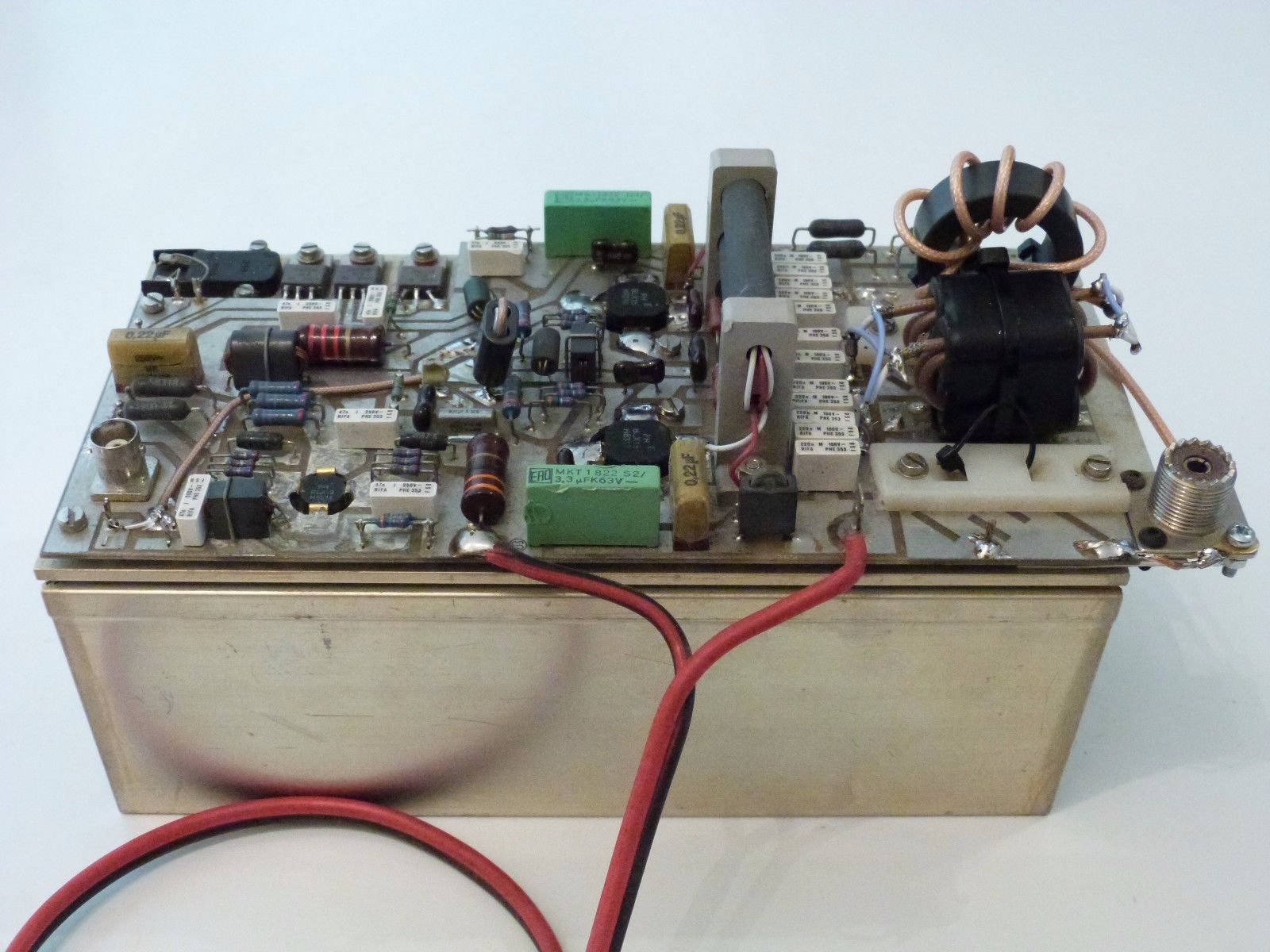

Grupa: Użytkownik Posty: 780 #2423136 Od: 2012-3-15 Ilość edycji wpisu: 6	Zamieszczam schemat wzmacniacza na THX15 z filmu zamieszczonego na YOUTUBE . Caly wzmacniacz o mocy wyjsciowej 1,2kW ,oryginalna konstrukcja , skladal się z trzech modulow i dlatego na prezentowanym filmie wlasciciel informuje ,ze zmodyfikowal transformator wyjściowy .Druga modyfikacja polegala na ominieciu drivera. Zdjęcia wzmacniacza. http://obrazki.elektroda.pl/4877092400_1493808025.jpg http://obrazki.elektroda.pl/8298535200_1493808087.jpg http://obrazki.elektroda.pl/3501522100_1493808139.jpg http://obrazki.elektroda.pl/8859644300_1493808189.jpg http://obrazki.elektroda.pl/1316526100_1493808236.jpg http://obrazki.elektroda.pl/4256007900_1493808292.jpg http://obrazki.elektroda.pl/6816756100_1493808333.jpg Lpf dokumentacja http://obrazki.elektroda.pl/8656035800_1493808528.jpg Sumator dla trzech blokow. http://obrazki.elektroda.pl/8768433600_1493808721.jpg Driver http://obrazki.elektroda.pl/5705745100_1493809148.jpg Wzmacniacz, schemat. http://obrazki.elektroda.pl/3287053400_1493807395.jpg 73 de SP6FPH
