TS 120 S

Czy ktoś to robił ?

SQ8PIW
27.03.2018 17:19:36
poziom 6



Grupa: Użytkownik

QTH: KO11ev49AQ

Posty: 858 #2530384
Od: 2011-2-18
http://www.qsl.net/wb4kdi/Kenwood/TS-120S/mods/TS120_10HZ_mod.html
_________________
Fruwając z kwiatka na kwiatek,
łatwo złapać podatek.

Val de Mar
(ośmiopak)

Electra22.10.2018 21:32:00
poziom 5

oczka

SP6IX
27.03.2018 18:31:16
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

Posty: 6055 #2530411
Od: 2008-3-18
W czym problem pytajnikpytajnikpytajnik
_________________
http://sp6ix.pl.tl poczta sp6ix@interia.pl

W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo - w jęzorze, siła - w jęzorze, jęzor tam miele, piele i orze.

Nie znoszę nieuków i arogantów.

SQ8PIW
27.03.2018 18:40:53
poziom 6



Grupa: Użytkownik

QTH: KO11ev49AQ

Posty: 858 #2530415
Od: 2011-2-18
    SP6IX pisze:

    W czym problem pytajnikpytajnikpytajnik


Witam Grzegorz.

Tak się patrzę na to i chyba się skuszę, tylko nie wiem jaki FET z kanałem P zastosować.
Zapytałem profilaktycznie, żeby w razie jakiegoś problemu, wiedzieć do kogo zwrócić się o radę.
_________________
Fruwając z kwiatka na kwiatek,
łatwo złapać podatek.

Val de Mar
(ośmiopak)

SP6IX
27.03.2018 18:46:05
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

Posty: 6055 #2530421
Od: 2008-3-18
Witam byle jaki z tych małych ,z głowy nie powiem bo nie pamiętam katalogów a nie chce mi się szukać.
_________________
http://sp6ix.pl.tl poczta sp6ix@interia.pl

W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo - w jęzorze, siła - w jęzorze, jęzor tam miele, piele i orze.

Nie znoszę nieuków i arogantów.

sq6ade
27.03.2018 21:19:48
moc !!!
wydawało się ze wiecej już sie nie da ale jednak !



Grupa: Użytkownik

QTH: 70.260MHz FM !

Posty: 12149 #2530478
Od: 2008-3-21
Wygląda banalnie ten mods. Z dbałości o pcb wyciąl bym elementy do usunięcia/przekładki tak aby odlutować tylko ich wyprowadzenia.
Potem użyć nowych.
_________________
Jesteście gotowi ??? !!!

TAK jest Kapitanie !!! :)

ObrazekObrazekObrazekObrazek


sq8aqx
27.03.2018 21:21:53
poziom 5



Grupa: Użytkownik

QTH: Chorzelów k. Mielca

Posty: 433 #2530479
Od: 2009-5-16
    SP6IX pisze:

    Witam byle jaki z tych małych ,z głowy nie powiem bo nie pamiętam katalogów a nie chce mi się szukać.


Brawo.

I jeszcze to:
Nie znoszę nieuków i arogantów.

bardzo szczęśliwybardzo szczęśliwybardzo szczęśliwy
_________________
EQ: TS-2000X, TH-D72, TH-D74, FT-817ND, FT-290R
http://sq8aqx.blogspot.com/
Robert SQ8AQX

SQ5KLN
27.03.2018 21:42:07
poziom 6



Grupa: Użytkownik

Posty: 995 #2530487
Od: 2012-7-10
    SP1AP pisze:

    Ignorantów Robercie, ignorantów, a nie arogantów.
    Do nieuków arogant nie pasuje, tylko ignorant.pomysł


Czemu "Robercie" skoro to był cytat ze stopki Grzegorza? pomysł
_________________
Piotr

SP1AP
27.03.2018 21:45:31
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Restricted Area

Posty: 5462 #2530490
Od: 2011-5-3



Ilość edycji wpisu: 1
    SQ5KLN pisze:

      SP1AP pisze:

      Ignorantów Robercie, ignorantów, a nie arogantów.
      Do nieuków arogant nie pasuje, tylko ignorant.pomysł


    Czemu "Robercie" skoro to był cytat ze stopki Grzegorza? pomysł


Bo to Robert go w swoim poście umieścił jakby do niego należał, hi! pan zielony
A Grzegorz dając tę sentencję w swej stopce mógł mieć na myśli całkiem inne skojarzenie. eh
_________________
Zbig CW-fun :D
CW is Great! CW TO JEST TO!
SWL SP1-1171 z 1967/SP1KAA
"W kraju gdzie burak pan pyszni się ponad stan, a ziemniak mu wtóruje"(Sł.Cierniewski).
NIE CIERPIĘ NAWIEDZONYCH HEJTERÓW!
---------------------------------------------------------------------------------------
ObrazekObrazekObrazekObrazek
Zaczepki idiotów ignoruję, więc niech się daremnie nie wysilają!
Praktyka to mądrzejsza siostra teorii

SP6IX
27.03.2018 21:51:34
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

Posty: 6055 #2530491
Od: 2008-3-18
    sq8aqx pisze:

      SP6IX pisze:

      Witam byle jaki z tych małych ,z głowy nie powiem bo nie pamiętam katalogów a nie chce mi się szukać.


    Brawo.

    I jeszcze to:
    Nie znoszę nieuków i arogantów.

    bardzo szczęśliwybardzo szczęśliwybardzo szczęśliwy


Nie bądź złośliwy ,żeby dostać się do katalogów to muszę iść do komórki (warsztaciku) a nie uczę się na pamięć by błyszczeć ,mnie to minęło kilkadziesiąt lat temu jak byłem młodszy.
_________________
http://sp6ix.pl.tl poczta sp6ix@interia.pl

W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo - w jęzorze, siła - w jęzorze, jęzor tam miele, piele i orze.

Nie znoszę nieuków i arogantów.

sq8aqx
27.03.2018 21:58:51
poziom 5



Grupa: Użytkownik

QTH: Chorzelów k. Mielca

Posty: 433 #2530495
Od: 2009-5-16
    SQ5KLN pisze:


    Czemu "Robercie" skoro to był cytat ze stopki Grzegorza? pomysł


Potwierdzam to cytat ze stopki SP6IX

bardzo szczęśliwybardzo szczęśliwybardzo szczęśliwy
_________________
EQ: TS-2000X, TH-D72, TH-D74, FT-817ND, FT-290R
http://sq8aqx.blogspot.com/
Robert SQ8AQX

SP6IX
27.03.2018 22:02:21
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

Posty: 6055 #2530496
Od: 2008-3-18
Robert poczytaj słownik co znaczy arogant i wszystko jasne ,wiem co napisałem.
_________________
http://sp6ix.pl.tl poczta sp6ix@interia.pl

W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo - w jęzorze, siła - w jęzorze, jęzor tam miele, piele i orze.

Nie znoszę nieuków i arogantów.

Electra22.10.2018 21:32:00
poziom 5

oczka

sq6ade
27.03.2018 22:23:01
moc !!!
wydawało się ze wiecej już sie nie da ale jednak !



Grupa: Użytkownik

QTH: 70.260MHz FM !

Posty: 12149 #2530502
Od: 2008-3-21
Tam w linku jest schemat old/new.
Czy ktoś z asów jest w stanie wytłumaczyć dlaczego ?
wesoły
No ? wesoły

No wicie rozumicie że małpować wielu potrafi
nie wiedząc jak mods działa.

_________________
Jesteście gotowi ??? !!!

TAK jest Kapitanie !!! :)

ObrazekObrazekObrazekObrazek


sp9fys
27.03.2018 23:18:37
poziom 6

Grupa: Użytkownik

QTH: JN99MT

Posty: 1080 #2530517
Od: 2010-11-28
    SP1AP pisze:


    ....
    Po co tyle hejtu i pianobicia? zdziwiony
    ...


Idzie na niż?
_________________





SQ8PIW
19.04.2018 09:49:49
poziom 6



Grupa: Użytkownik

QTH: KO11ev49AQ

Posty: 858 #2536780
Od: 2011-2-18


Ilość edycji wpisu: 5
No dobrze Panowie, przestańcie przystrajać temat. Kwiatki już teraz same urosną.

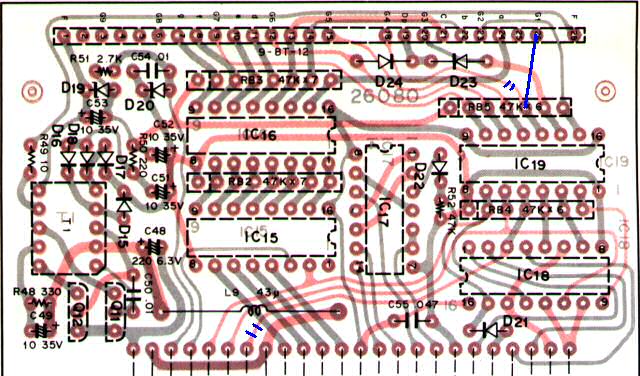

Wracając do tematu. Licznik z wyświetlaczem mam na stole i na ,,dzień dobry" znalazłem BYKA.
W opisie modyfikacji stoi: ciąć ścieżkę od 15 nogi wyświetlacza do 4 nogi drabinki(RB5).
Na rysunku jest przecięta ścieżka od 16 nogi wyświetlacza do 5 nogi drabinki (RB5).
Nie chciałbym tego robić metodą prób i błędów, coby nie ,,porypać" PCB.
Co jest prawidłowe ? Opis czy rysunek ?

Oryginalny opis: CUT the following traces on the top of the DISPLAY board:
pin 15 of the display tube to pin 4 of RB5.


A tu obrazek:

http://www.qsl.net/wb4kdi/Kenwood/TS-120S/mods/10HZ_mod-01.jpg
_________________
Fruwając z kwiatka na kwiatek,
łatwo złapać podatek.

Val de Mar
(ośmiopak)

SP1AP
19.04.2018 19:44:15
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Restricted Area

Posty: 5462 #2536925
Od: 2011-5-3



Ilość edycji wpisu: 2
Nie Wal de Mar! Przyjrzyj się drabince, od którego miejsca liczysz nogi "drabinki".
To przecięcie ścieżki idzie właśnie na 4 nóżkę "drabinki", bo 1 nóżka listwy nie należy do "drabinki".
Licz szczebelki, nie punkty lutownicze.
Więc raczej opis jest prawidłowy. pomysł
_________________
Zbig CW-fun :D
CW is Great! CW TO JEST TO!
SWL SP1-1171 z 1967/SP1KAA
"W kraju gdzie burak pan pyszni się ponad stan, a ziemniak mu wtóruje"(Sł.Cierniewski).
NIE CIERPIĘ NAWIEDZONYCH HEJTERÓW!
---------------------------------------------------------------------------------------
ObrazekObrazekObrazekObrazek
Zaczepki idiotów ignoruję, więc niech się daremnie nie wysilają!
Praktyka to mądrzejsza siostra teorii

SQ8PIW
19.04.2018 20:17:57
poziom 6



Grupa: Użytkownik

QTH: KO11ev49AQ

Posty: 858 #2536941
Od: 2011-2-18


Ilość edycji wpisu: 2
Zbyszku z całym szacunkiem ,ale..
1.Pierwsza nóżka tej drabinki to jest chyba wspólne wejście na rezystory,więc należy do drabinki i to liczę jako pin 1.
2.W opisie stoi że ścieżka przecięta ma wychodzić z 15 pinu wyświetlacza , a na rysunku przecięta jest wychodząca z 16
pinu wyświetlacza.
I tego nie mogę rozgryźć.
Wysłałem maila do autora tej modyfikacji z zapytaniem. Ciekawe czy i co odpisze.

_________________
Fruwając z kwiatka na kwiatek,
łatwo złapać podatek.

Val de Mar
(ośmiopak)

SQ8PIW
19.04.2018 21:13:47
poziom 6



Grupa: Użytkownik

QTH: KO11ev49AQ

Posty: 858 #2536956
Od: 2011-2-18
Mam odpowiedź autora WB4KDI.
Tłumaczenie translatora.

Dziękuję za złapanie tego błędu. Tekst jest prawidłowy, rysunek jest
źle. Ręcznie rysowane schematu

http://www.qsl.net/wb4kdi/Kenwood/TS-120S/mods/10HZ_schematic.jpg

jest poprawne

Tekst "Cyfra 100 kHz będzie ciemna, pozostałe kroki będą
ponownie aktywować wyświetlacz 100 kHz. "jest także błędne.

Powinno być: "Cyfra 10 kHz będzie ciemna, pozostałe kroki będą
ponownie aktywuj wyświetlacz 10 kHz. "

Zrobiłem kilka z tych modów i sam nigdy nie złapałem tych błędów.
Dobra robota!
_________________
Fruwając z kwiatka na kwiatek,
łatwo złapać podatek.

Val de Mar
(ośmiopak)

SP1AP
19.04.2018 21:44:39
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Restricted Area

Posty: 5462 #2536970
Od: 2011-5-3



Ilość edycji wpisu: 1
Ja od razu skłaniałem się raczej ku opisowi, bo z rysunkami to faktycznie różnie bywa kolego "Ośmiopaku". pan zielony
_________________
Zbig CW-fun :D
CW is Great! CW TO JEST TO!
SWL SP1-1171 z 1967/SP1KAA
"W kraju gdzie burak pan pyszni się ponad stan, a ziemniak mu wtóruje"(Sł.Cierniewski).
NIE CIERPIĘ NAWIEDZONYCH HEJTERÓW!
---------------------------------------------------------------------------------------
ObrazekObrazekObrazekObrazek
Zaczepki idiotów ignoruję, więc niech się daremnie nie wysilają!
Praktyka to mądrzejsza siostra teorii

SQ8PIW
19.04.2018 22:34:35
poziom 6



Grupa: Użytkownik

QTH: KO11ev49AQ

Posty: 858 #2536982
Od: 2011-2-18
Rano, ciut świt, ruszam z robotą.
Dobrej nocki.
_________________
Fruwając z kwiatka na kwiatek,
łatwo złapać podatek.

Val de Mar
(ośmiopak)
