Motorola GM950

jak ustawić ?

SQ6KIN
29.07.2015 14:56:47
poziom 6



Grupa: Użytkownik

QTH: Lubliniec / DL

Posty: 1017 #2150484
Od: 2010-11-26
witam, jak ustawić to radio gdy dostanie zasilanie na kabel radio uruchamia się samo pytajnik

nie trzeba wciskać włącznika (ustawienia takie ustawiają gdy radio pracuje na przemienniku i zabraknie zasilania)
_________________
Adam - SQ6KIN = DL/SQ6KIN

Obrazek
----------------------------

Electra17.12.2018 08:12:08
poziom 5

oczka

sq5fbi
29.07.2015 15:14:54
poziom 4



Grupa: Użytkownik

QTH: Mrozy KO02ea

Posty: 376 #2150499
Od: 2010-1-1
Na pin 10 dajesz zasilanie 13,8V, poprzez rezystor 4,7k.

http://www.batlabs.com/gm350.html


_________________
Vy 73!
Andrzej SQ5FBI
Skierniewicki OT24 PZK
SP7PBC & SP7ZKU
http://www.ot24pzk.gpe.pl

SQ6KIN
29.07.2015 15:36:06
poziom 6



Grupa: Użytkownik

QTH: Lubliniec / DL

Posty: 1017 #2150512
Od: 2010-11-26


Ilość edycji wpisu: 1
Ok oczko jak dobrze zrozumiałem zasilanie radia odbywa się poprzez złącze akcesorii (+ pin 10 i - masa radia) pomijając złącze zasilania "oryginalne"
_________________
Adam - SQ6KIN = DL/SQ6KIN

Obrazek
----------------------------

SP7QPD
29.07.2015 15:39:50
poziom 1

Grupa: Użytkownik

Posty: 48 #2150514
Od: 2011-3-5
chyba źle zrozumiałeś, Zasila się normalnie tylko dodatkowo dajesz sygnał na 10pin

SQ6KIN
29.07.2015 15:41:01
poziom 6



Grupa: Użytkownik

QTH: Lubliniec / DL

Posty: 1017 #2150517
Od: 2010-11-26


Ilość edycji wpisu: 3
OK oczko już w domu - PLUS (+) od kabla zasilania poprzez rezystor 4.7k do złącza akcesorii na PIN 10 TNX !
_________________
Adam - SQ6KIN = DL/SQ6KIN

Obrazek
----------------------------

SQ6KIN
08.08.2015 12:50:51
poziom 6



Grupa: Użytkownik

QTH: Lubliniec / DL

Posty: 1017 #2155026
Od: 2010-11-26


Ilość edycji wpisu: 2
a tu podgląd na ACC i PIN 10

Obrazek



jęzor
_________________
Adam - SQ6KIN = DL/SQ6KIN

Obrazek
----------------------------

VSS
08.08.2015 13:50:55
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Posen

Posty: 2446 #2155052
Od: 2009-12-24
a nie da się tego ustawić programowo ??? mam wrażenie, że jest taka opcja.
_________________
Artur VSS
http://sp3vss.pl/ http://vss.pl
PZK - Piraci Z Karaibów
PZK - Polski Związek Krótkowzrocznych

zarejestruj się i kupuj w tysiącach sklepów jeszcze taniej!
https://www.tipli.pl/p/188175

SQ6KIN
08.08.2015 14:04:48
poziom 6



Grupa: Użytkownik

QTH: Lubliniec / DL

Posty: 1017 #2155055
Od: 2010-11-26
hmmm, jak od Andrzeja SQ5FBI (co wcześniej napisał) tak i od Pawła SQ6DXP dostałem to samo info o takiej modyfikacji, a czy idzie jakoś programowo to brak jakiejkolwiek informacji poruszony
_________________
Adam - SQ6KIN = DL/SQ6KIN

Obrazek
----------------------------

SQ6KIN
09.08.2015 14:35:40
poziom 6



Grupa: Użytkownik

QTH: Lubliniec / DL

Posty: 1017 #2155434
Od: 2010-11-26

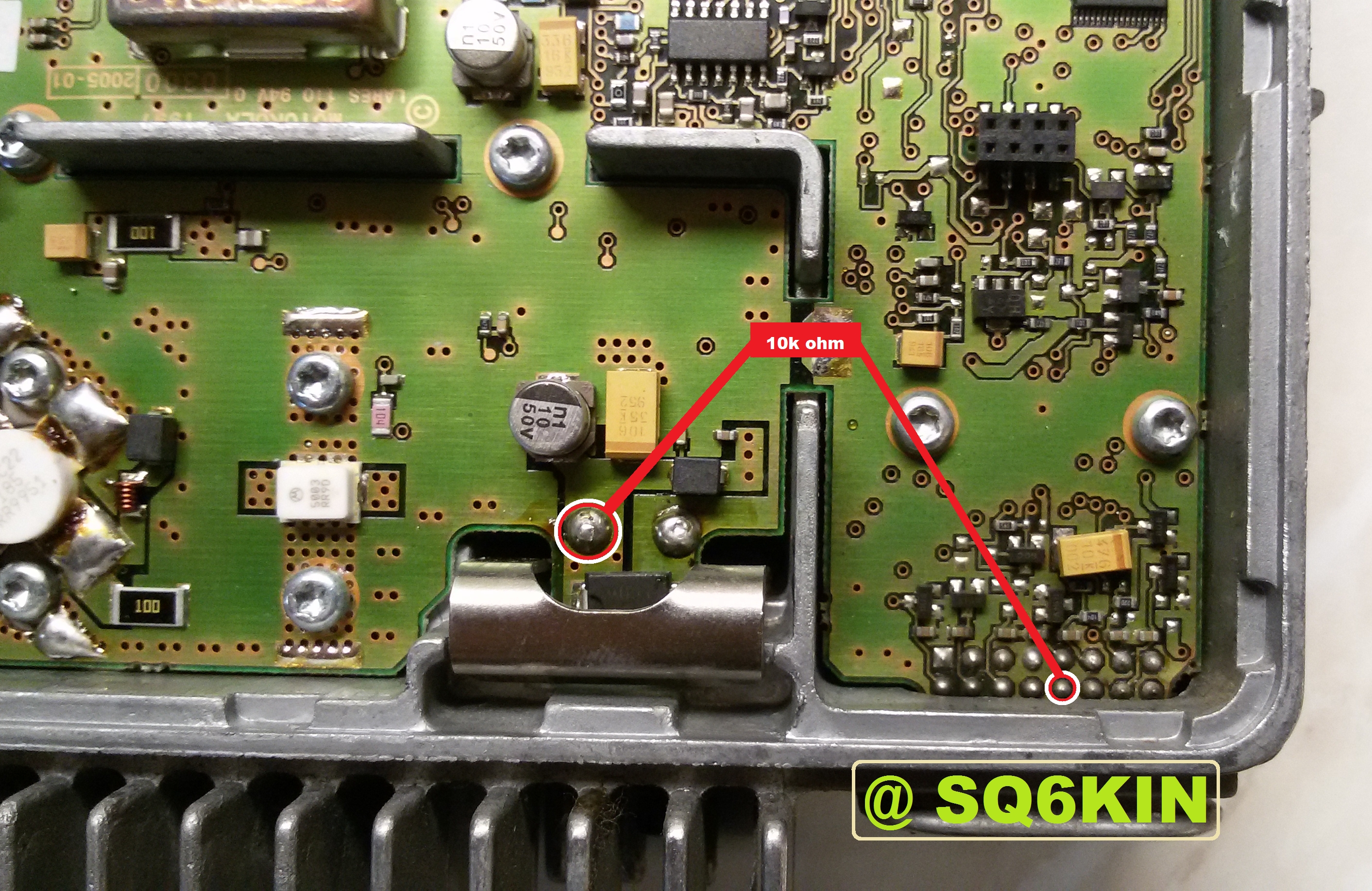

plan połączenia w środku z rezystorem 10k ohm :

Obrazek

a tu już po dolutowaniu rezystora który znajduje się w koszulce termokurczliwej :

Obrazek

i w efekcie końcowym wszystko zagrał czyli gdy radio dostanie zasilanie automatycznie się załącza, teraz tylko jeszcze w ekranach które znajdują się w Motoroli należy wyciąć niepotrzebne skrawki blaszki i zamknąć obudowę...

oczko
_________________
Adam - SQ6KIN = DL/SQ6KIN

Obrazek
----------------------------

SQ9NFI
09.08.2015 14:40:54
poziom 6



Grupa: Użytkownik

QTH: ROOT

Posty: 879 #2155439
Od: 2014-8-6
STan wysoki na pin 10 uruchamia radio w stanie w jakim zostało zaprogramowane czyli: Albo na pierwszym zaprogramowanym kanale albo na ostatnio używanym kanale.
Po co rozbierać radio i w nim grzebać to nie rozumiem.

SQ6KIN
09.08.2015 14:48:07
poziom 6



Grupa: Użytkownik

QTH: Lubliniec / DL

Posty: 1017 #2155441
Od: 2010-11-26
może się ten MOD komuś przyda albo wykona to programowo - jak kto woli bardzo szczęśliwy
_________________
Adam - SQ6KIN = DL/SQ6KIN

Obrazek
----------------------------

Electra17.12.2018 08:12:08
poziom 5

oczka

SQ9NFI
09.08.2015 14:56:20
poziom 6



Grupa: Użytkownik

QTH: ROOT

Posty: 879 #2155449
Od: 2014-8-6
Spoko jak kto woli. Ale zastanawiam się (dla przykładu) czemu żeby odpalić samochód nie przekręcić kluczyka w stacyjce tylko trzeba odrazy na krótko rozrusznik zwierać? Ale mniejsza z tym.

ebc41
09.08.2015 17:41:21
poziom najwyższy i najjaśniejszy :-)

Grupa: Użytkownik

QTH: Bielsko-Biała

Posty: 1860 #2155565
Od: 2010-9-18


Ilość edycji wpisu: 1
Nie pamiętam jak jest w GM950 ale we wszystkich Warisach aby radio uruchamiało się z podaniem zasilania trzeba włączyć stosowną opcję w CPSie oraz oprócz tego podciągnąć pin Ignition Detect to plusa zasilania. Ten ping w złączu akcesoryjnym to tak naprawdę drugi włącznik i oczywiście nie musi to być to samo napięcie z którego chodzi radio. Tak naprawdę każde większe niż 4V względem masy powinno być OK

Jedynie seria Jedi (czyli MC2100) umożliwia zaklepanie w taki sposób, że radio włącza się samo bez dodatkowej kablologii.

ML
_________________
Mateusz SP8EBC -- https://www.youtube.com/watch?v=HNZd2JIhYbE

SQ6KIN
09.08.2015 18:55:39
poziom 6



Grupa: Użytkownik

QTH: Lubliniec / DL

Posty: 1017 #2155590
Od: 2010-11-26
połączyłem "PLUS" zasilania poprzez rezystor 10k ohm z PINem 10 - widać to na zdjęciach powyżej i nic innego nie robiłem (nic programowo) i działa, więc jest OK, jak ktoś wie jak to zrobić programowo bez ingerencji w rozbieranie radia to niech pisze - każda uwaga mile widziana na ten temat

ktoś będzie szukał takiego rozwiązania (programowo) to TU znajdzie !


oczko
_________________
Adam - SQ6KIN = DL/SQ6KIN

Obrazek
----------------------------
