TX-pasmo ponizej 160m

28.08.2013 21:25:24

Grupa: Użytkownik

Posty: 201 #1583363
Od: 2013-6-12

UŻYTKOWNIK ZABLOKOWANY

Biorac pod uwage wszystkie za i przeciw pozostaje ewentualny nasluch na w/w pasmie. Dziekuje za zainteresowanie tematem. Pozdrawiam

Electra

02.05.2024 14:21:37

SP8LBK

28.08.2013 21:42:33

Grupa: Użytkownik

QTH: Kraśnik KO10CX

Posty: 5366 #1583369
Od: 2010-8-3

Oprócz tego musisz zainstalować oprogramowanie do odbioru QRSS i śledzić cluster np http://www.dxsummit.fi/CustomFilter.aspx?customCount=50&customRange=137
_________________
Vy 73
Andrzej SP8LBK

SP5XMI

29.08.2013 14:38:25

Grupa: Użytkownik

QTH: Warszawa

Posty: 3443 #1583898
Od: 2012-12-16

Ilość edycji wpisu: 1

Ilość edycji Admina: 1

Dlaczego "ewentualny" ma być ten nasłuch? Słuchać każdemu wolno. To tylko kwestia odbiornika i anteny. O wiele prościej coś odebrać niż skutecznie nadawać na tym paśmie. Możesz też wykonać antenę magnetyczną wstrojoną na to pasmo na stałe - rama 1m x 1m na której nawiniesz 26zw przewodu instalacyjnego 0,5 mm kw., kondensatorem zmiennym 100-450pF dostroisz do rezonansu, odczep w połowie zwojów do odbiornika. Stroisz na maksimum szumów, a potem dokładniej na maksimum sygnału.
Polecam lekturę tutaj, a potem tu.
Trochę na temat odbiorników jest też tu, tu jest konwerter, tu, a ci, którzy chcą odbierać sygnały na długich bez użycia elektroniki, mogą wypróbować odbiornik nazywany "elektromechaniczny".

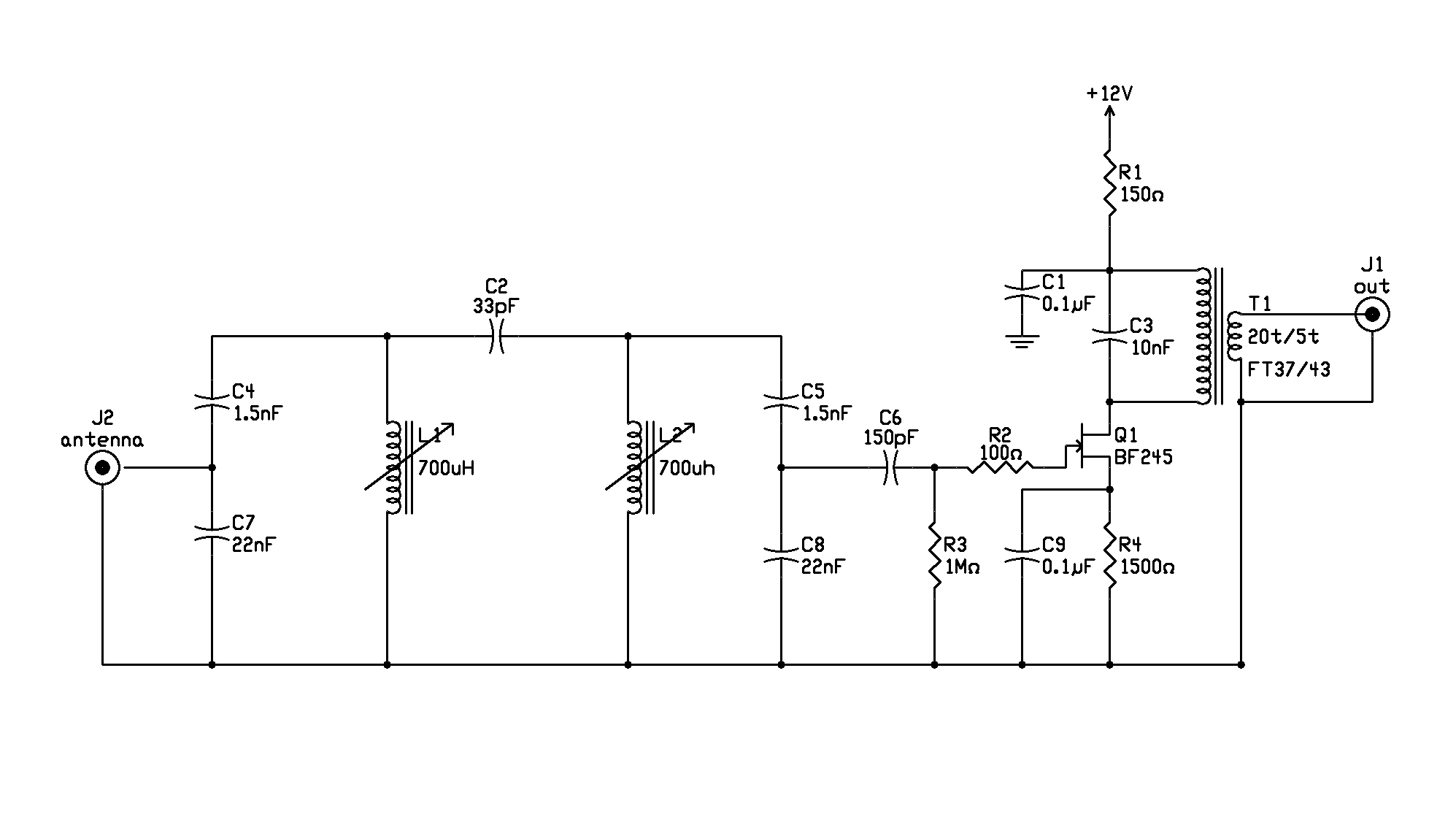

Moja propozycja prymitywnego, ale skutecznego konwertera, przez pewien czas korzystałem z czegoś bardzo podobnego:

.
Zrób generator kwarcowy, który będzie nadawać sygnał jakieś 100kHz obok pasma KF, które odbierasz. Wybierz takie pasmo, by w eterze nie było tam bardzo silnych sygnałów. Możesz użyć np. scalonego generatora 20MHz stosowanego w komputerach, ja używałem rezonatora na piątym overtonie, dawał mi 25.700. Wymień obwód rezonansowy T1+C3 na taki, by miał rezonans w odbieranym paśmie KF (przekładnia 1:4).
Odłącz kondensator C9 od masy i przez niego dołącz sygnał z generatora kwarcowego. Sygnał 136kHz jest słyszalny w dwóch miejscach na skali, jako suma i różnica fh +- fo, gdzie fh - częstotliwość kwarcowej heterodyny, fo - częstotliwość odbierana. Zatem jeśli użyłeś 20MHz, to odbiornik KF ustawiasz na 20.136MHz i na tę częstotliwość stroisz obwód T1/C3. Zachęcam do eksperymentów!
_________________
Sent from Marconi Oceanspan with 3x807 in the finals.
Pozdrawiam, SP5XMI Marcin

SP8WJT

29.08.2013 19:02:33

Grupa: Użytkownik

Posty: 96 #1584211
Od: 2013-4-1

UŻYTKOWNIK ZABLOKOWANY

Ilość edycji wpisu: 1

SP5XMI po prostu teraz uzywam teraz krótkiej anteny do odbioru, kiedyś to też odbierałem dalekie stacje na tym paśmie, a Radiostacja Czeczenia Swobodnaja szła jak lokalna

) ale na innym odbiorniku.

Tak Argon to ten z samolotu, po prostu podoba mi sie jego wykonanie. Nie czytałem tej ksiażki wiec nie wiem od kogo skopiowali, pewnie od polskich naukowców z Wadowic

SP6NIC jak zwykle piszesz, ale nie wiesz o czym piszesz... nawet jak wezme typowy odbiornik radiofoniczny, o przecietnej czułosci i nie nastawie dokładnie anteny ferrytowej na Wawę to sygnał idzie w szumach albo bardzo słabo

) i to mimo ze pchają megawat w antenę. Takie są fakty, a pamietam jak szło na poprzedniej antenie, odbierałem PR1 w Bułgarii w 1988 i to w dzień a pamietam ze ludzie mówili że odbierali w Turcji...

Ratuje ich tylko sieć FM... Nawet anteny nie umieli porządnej zrobić...

SP3SUZ, tak ale Głubina to stacja z 'łódek' podwodnych i to starszego pokolenia, a mi codziło o taką z lat 80-tych albo 90-tych, z syntezą, też chyba uzywana przez WMF,ale do obsługi długofalowych stacji lądowych, m.in tej sieci na 25 kHz stacji RJx##. Teraz sobie przypominam że ona chodziłą chyba od 1 kHz do 99,999 kHz z krokiem 1 Hz, bardzo ładnie zaprojektowana i parametry też chyba HI-END. Gdzieś ja widziałem tylko nie pamiętam gdzie...

Ja na te pasma robiłem i konwertery, a nawet budowałem odbiorniki homodynowe na zakres 405-525 kHz i odbierałem sporo stacji morskich, homodyny pracują bardzo ładnie i przede wszystkich czysto a jak się buduje konweter to trzeba pamiętąc ze to kolejna chyba 4 przemiana a każda przemiana dodaje swoje szumy... W dodatku są problemy z ekranizacją, bo jesli sie używa np pasma amatorskiego 14 MHz i akurat wejdzie lokalna stacja DX z nadajnikiem 1 kW to nie ma mowy aby to wytłumic, trzeba by stosować specjalne pułapki chyba...

Do budowy nadajnika na 137 Khz nie a sensu stosować kwarcu, po podzieleniu wyjdzie bardzo mały zakres, a VFO na zakres 1-2 MHz chodzi praktycznie z kwarcową stabilnoscią, 50 Hz/h można spokojnie uzyskać, tylko trzeba zastosować kondensatory styrofleksowe a nie ceramiczne i jak sie podzieli np. na 7493 /16 to stabilność jeszcze wzrasta dokładnie o 16 razy...

sq6ade

29.08.2013 19:56:39

Grupa: Użytkownik

QTH: Wrocław (Breslau) Party-n

Posty: 15118 #1584281
Od: 2008-3-21

SP8WJT pisze:

SP6NIC jak zwykle piszesz, ale nie wiesz o czym piszesz... nawet jak wezme typowy odbiornik radiofoniczny, o przecietnej czułosci i nie nastawie dokładnie anteny ferrytowej na Wawę to sygnał idzie w szumach albo bardzo słabo ) i to mimo ze pchają megawat w antenę. Takie są fakty, a pamietam jak szło na poprzedniej antenie, odbierałem PR1 w Bułgarii w 1988 i to w dzień a pamietam ze ludzie mówili że odbierali w Turcji...

Kilka dni temu czytelnie słuchałem wiadomości z Polski na 225kHz w radiu samochodowym na krótkim baciku pośród
rowerów na dachu pojazdu - jadąc na Słowacji. Radia samochodowe nie mają anteny ferrytowej.
W Croatii odbiór bardzo dobry na tanim worldreceiverze z anteną ferrytową i kierunek oczywiście należało dobrać na północ.

Oczywiście te sytuacje późnym wieczorem i w nocy bo za dnia doopa.
_________________
Wiosna się budzi w całej naturze
Witana rzewnym słowików pieniem,
W zielonym gaju, ponad strumieniem,
Kwitną prześliczne dwie róże.

Obrazek

SP8WJT

29.08.2013 20:06:58

Grupa: Użytkownik

Posty: 96 #1584297
Od: 2013-4-1

UŻYTKOWNIK ZABLOKOWANY

sq6ade pisze:

SP8WJT pisze:

SP6NIC jak zwykle piszesz, ale nie wiesz o czym piszesz... nawet jak wezme typowy odbiornik radiofoniczny, o przecietnej czułosci i nie nastawie dokładnie anteny ferrytowej na Wawę to sygnał idzie w szumach albo bardzo słabo ) i to mimo ze pchają megawat w antenę. Takie są fakty, a pamietam jak szło na poprzedniej antenie, odbierałem PR1 w Bułgarii w 1988 i to w dzień a pamietam ze ludzie mówili że odbierali w Turcji...

Kilka dni temu czytelnie słuchałem wiadomości z Polski na 225kHz w radiu samochodowym na krótkim baciku pośród
rowerów na dachu pojazdu - jadąc na Słowacji. Radia samochodowe nie mają anteny ferrytowej.
W Croatii odbiór bardzo dobry na tanim worldreceiverze z anteną ferrytową i kierunek oczywiście należało dobrać na północ.

Oczywiście te sytuacje późnym wieczorem i w nocy bo za dnia doopa.

Może jechałeś przez tereny wiejskie gdzie nie ma zakłóceń przemysłowych, w miastach takie są, i to one ograniczają zasieg stacji, wystarczy ze sąsiadka właczy maszynkę do miesa i koniec

) po prostu poziom sygnału jest bardzo słaby na krańcach Polski... W Chorwacji może odebraleś DXowo na dobrym odbiorniku ale to takze nie jest odbiór użytkowy... Sygnał jest znacznie słabszy niz kiedyś i to jest fakt ogólnie znany ...

sq6ade

29.08.2013 20:09:23

Grupa: Użytkownik

QTH: Wrocław (Breslau) Party-n

Posty: 15118 #1584300
Od: 2008-3-21

Ilość edycji wpisu: 1

Autoban w Bratysławie.
\
p.s.

Oczywiście musiałem wyłączyć zasilaczyk zapalniczkowy od navki bo siekał równo i nie dało się słuchać

_________________
Wiosna się budzi w całej naturze
Witana rzewnym słowików pieniem,
W zielonym gaju, ponad strumieniem,
Kwitną prześliczne dwie róże.

Obrazek

SP5XMI

29.08.2013 20:52:40

Grupa: Użytkownik

QTH: Warszawa

Posty: 3443 #1584444
Od: 2012-12-16

PR1 z Solca Kuj. na 225kHz odbierałem czysto wieczorem w Barcelonie na ICF7600DS, trzeba było tylko antenę ferrytową odpowiednio skierować. W Londynie było tak sobie, w szumach.
Ale to prawda, że maszt w Konstantynowie był znacznie sprawniejszy od dwóch kujawskich i zasilony megawatem dawał dobre osiągi. Z teorią i praktyką anten radiowych się nie dyskutuje.
W sumie szkoda, że nie odbudowali masztu, ale widać było, że zagadnienia eksploatacyjne zdecydowanie przerosły możliwości polskich firm w tym czasie. Gdyby poszli po rozum do głowy i odbudowali ten maszt NATYCHMIAST, nadal PR1 byłby świetnie odbieralny po Europie, nie tylko w nocy.
Porównajcie teraz ten sygnał (nawet słabszy z obecnej anteny) z tym, co mocą wyemitować krótkofalowcy - 1 (JEDEN!) WAT EIRP. Dlatego łatwiej odebrać stacje broadcastingowe niż słabiutkie sygnały amatorskie.
_________________
Sent from Marconi Oceanspan with 3x807 in the finals.
Pozdrawiam, SP5XMI Marcin

sq6ade

29.08.2013 21:11:32

Grupa: Użytkownik

QTH: Wrocław (Breslau) Party-n

Posty: 15118 #1584465
Od: 2008-3-21

Szczęśliwie cenna Jedynka nadaje też w kraju na UKF w prawidłowej czystej emisji , która nie męczy ucha ludzkiego.
A te sporadyczne momenty kiedy trza wyławiać sylaby na AM zdarzają się rzadko jak się jest daleko - też cieszą

_________________
Wiosna się budzi w całej naturze
Witana rzewnym słowików pieniem,
W zielonym gaju, ponad strumieniem,
Kwitną prześliczne dwie róże.

Obrazek

Usuniety180918

29.08.2013 22:25:37

Grupa: Użytkownik

Posty: 201 #1584688
Od: 2013-6-12

UŻYTKOWNIK ZABLOKOWANY

Ilość edycji wpisu: 3

SP5XMI

Dzieki!

Co do 1PR na 225kHz, to ja odbieram na swoim Kenwood TS-930S jak rowniez na Yaesu FT-857D wieczorami max na S4, czesto w szumach i czesto musze sie wsluchiwac o czym mowa. W Norwegii dla przykladu na Yaesu FT-857D i ok 20m long wire rowniez podobny sygnal i odsluch. A jak pojde do samochodu, tam mam ok 30cm antene teleskopowa i standardowe radio, to moge sluchac praktycznie 24h, nawet jezdzac po moim QTH rzadko spada sygnal do poziomu szumu. Na Gran Canarii sluchalem PR1 na odbiorniku globalnym SONY rowniez na ok 15m Long Wire z dobrym efektem. Na FT-857d pod ta sama antena byla kicha.. Reasumujac, podejrzewam, ze czulosc naszych radii nie jest tak wysoka na pasmach poza amatorskimi jak to ma miejsce w zwyklych radiach np. samochodowych gdzie jest ono dostosowane do tych czestotliwosci. Jesli sie myle, to mnie poprawcie
