ICOM IC-F310 brak nadawania


mati_87	06.07.2012 22:11:46
Grupa: Użytkownik Posty: 4 #969118 Od: 2011-12-17	Witam, od pewnego czasu jestem użytkownikiem forum, do tej pory jedynie systematycznie śledziłem pojawiające się tu wpisy i chłonąłem zgromadzoną tu wiedzę. Niestety albo stety naszedł ten dzień, kiedy to muszę się zwrócić do Was koleżanki i koledzy o pomoc. Na wstępie się przedstawię, na imię mam Mateusz mój znak to SQ6KQD a lokator JO81CJ. A oto mój problem od kilku dni jestem posiadaczem transceivera ICOM IC-F310, urządzenie zanim trafiło do mnie przez parę lat pracowało w jednej z korporacji taksówkowych wraz z taksometrem RT2000 UZ98 podłączonym do transceivera poprzez małą płytkę podłączoną wewnątrz transceivera do złącza akcesoriów dodatkowych takich jak np. UT-96 - dekoder 5-tonowego wywołania selektywnego. Na w/w płytce znajdowała się odpowiednia wtyczka i kilka elementów dyskretnych połączona była do taksometru poprzez przewód zakończony wtyczką RJ45. Gdy transceiver trafił do mnie miał zaprogramowane 4 kanały wykorzystywane do łączności w korporacji, wówczas to po włączeniu transceiver próbował się połączyć z centralą korporacyjną, możliwe było także obustronne przeprowadzanie łączności głosowych na każdym z 4 zaprogramowanych kanałów (sprawdzone poprzez ustawienie innego transceivera na częstotliwości zaprogramowane w Icomie). Problem pojawił się, gdy zbudowałem programator OPC-478 na RS-232, po podłączeniu komputer bez najmniejszego problemu połączył się z transceiverem, zaprogramowałem na próbę kilka przemienników i częstotliwości simpleksowych. Oczywiście wcześniej zdemontowałem zestaw taksometru RT2000 UZ98 wraz z płytką podłączoną wewnątrz transceivera. Jakież było moje zdziwienie, gdy okazało się, że transceiver przestał nadawać, po naciśnięciu PTT na mikrofonie żadnej reakcji, z odbiorem nie ma problemu. Spędziłem nad tym kilka dni próbując różnych opcji rozwiązania tego problemu, ostatecznie ustaliłem, że ponowne podłączenie taksometru do transceivera umożliwia nadawanie, z tym, że nie do końca tak jak bym sobie tego życzył. Mianowicie w przypadku otwarcia przemiennika i puszczeniu PTT, gdy transceiver przechodzi w tryb odbioru i odbiera sygnał z przemiennika blokowana jest możliwość nadawania a naciśnięcie PTT w czasie odbioru skutkuję pracą transceivera jakby w trybie PA, czyli wszystko to, co mówię do mikrofonu słyszę w głośniku wraz z sygnałem przemiennika, nośnej w ogóle nie stawia. Tak samo zachowuje się w przypadku próby łączności, simpleksowych. Podsumowując problem sprowadza się do wyeliminowania w/w taksometru i zmuszenia transceivera do pełnej pracy w zakresie częstotliwości przydatnych dla nas. Dodatkowo obejrzałem dokładnie całą płytkę drukowaną z obu stron, nie ma na niej śladów inferencji tj. lutowania itp., jedynie ta nieszczęsna płytka podłączona do złącza akcesoriów. Mnie pomysły się już skończyły, myślę, że problem leży w odpowiednim zaprogramowaniu transceivera, ja niestety nie znam aż tak dokładnie dedykowanego oprogramowania (używam csf300v2). Być może ktoś z Was zna rozwiązanie tego problemu i pomoże, a jeśli nie to może ma jakiś pomysł. Uff, przepraszam, za to, że się tak rozpisałem, ale chciałem najlepiej jak tylko potrafię opisać problem. Jeśli potrzebne będą zdjęcia lub jakieś dodatkowe informacje chętnie ich udzielę. Gorąco pozdrawiam SQ6KQD.

Electra	12.05.2024 17:29:32


sq7lrn	07.07.2012 06:59:21
Grupa: Użytkownik QTH: JO91QS Posty: 94 #969183 Od: 2007-12-7	AVE! Nie pamiętam dokładnie ale w okolicy złącza akcesoriów są zworki (półokrągłe pola kontaktowe)które się zwiera kroplą cyny w zależności od tego co jest zamontowane lub nie w w/w złączu. Obejrzyj je dokładnie przez lupę,może zobaczysz ślady odessanej cyny. Mam taki rtlf zainstalowany w qrl-u , jak mi się przypomni to mogę do niego zajrzeć gdybyś sobie nie dał rady... R. _________________ "Jeśli uważasz że nawet biegunowo różni ludzie w sprawach oczywistych muszą się zgodzić ze sobą to pamiętaj że w Australii w samo południe,punkt dwunasta, słońce pokazuje dokładnie północ." --------------------------- www.krotkofalowcy.com.pl http://sq7lrn.blogspot.com/ ---------------------------

usuniety_21.12.2013	07.07.2012 12:17:45
Grupa: Użytkownik Posty: 322 #969328 Od: 2011-1-21	Witam Prześlij mi na priv config radia to pobadam. Pozdrawiam

sq7lrn	07.07.2012 12:32:34
Grupa: Użytkownik QTH: JO91QS Posty: 94 #969341 Od: 2007-12-7	Ja mam tak Icom ic f-310 zworki: A-zwarte B-zwarte C-zwarte D-rozwarte E-zwarte F-zwarte cyną G-zwarte H-warte I-zwarte _________________ "Jeśli uważasz że nawet biegunowo różni ludzie w sprawach oczywistych muszą się zgodzić ze sobą to pamiętaj że w Australii w samo południe,punkt dwunasta, słońce pokazuje dokładnie północ." --------------------------- www.krotkofalowcy.com.pl http://sq7lrn.blogspot.com/ ---------------------------

mati_87	07.07.2012 16:17:42
Grupa: Użytkownik Posty: 4 #969424 Od: 2011-12-17	Witam, sprawa się wyjaśniła już w pierwszym poście kolegi sq7lrn, faktycznie jedna ze zworek w okolicy złącza akcesoriów była przecięta (fabrycznie jest zwarta cieniutką ścieżką), po postawieniu malutkiej kropi cyny transceiverer zaczął nadawać. Dziękuje wszystkim za zaangażowanie i porady, sprawa rozwiązana temat uważam za zamknięty. Pozdrawiam SQ6KQD

kubab	27.03.2020 13:04:40

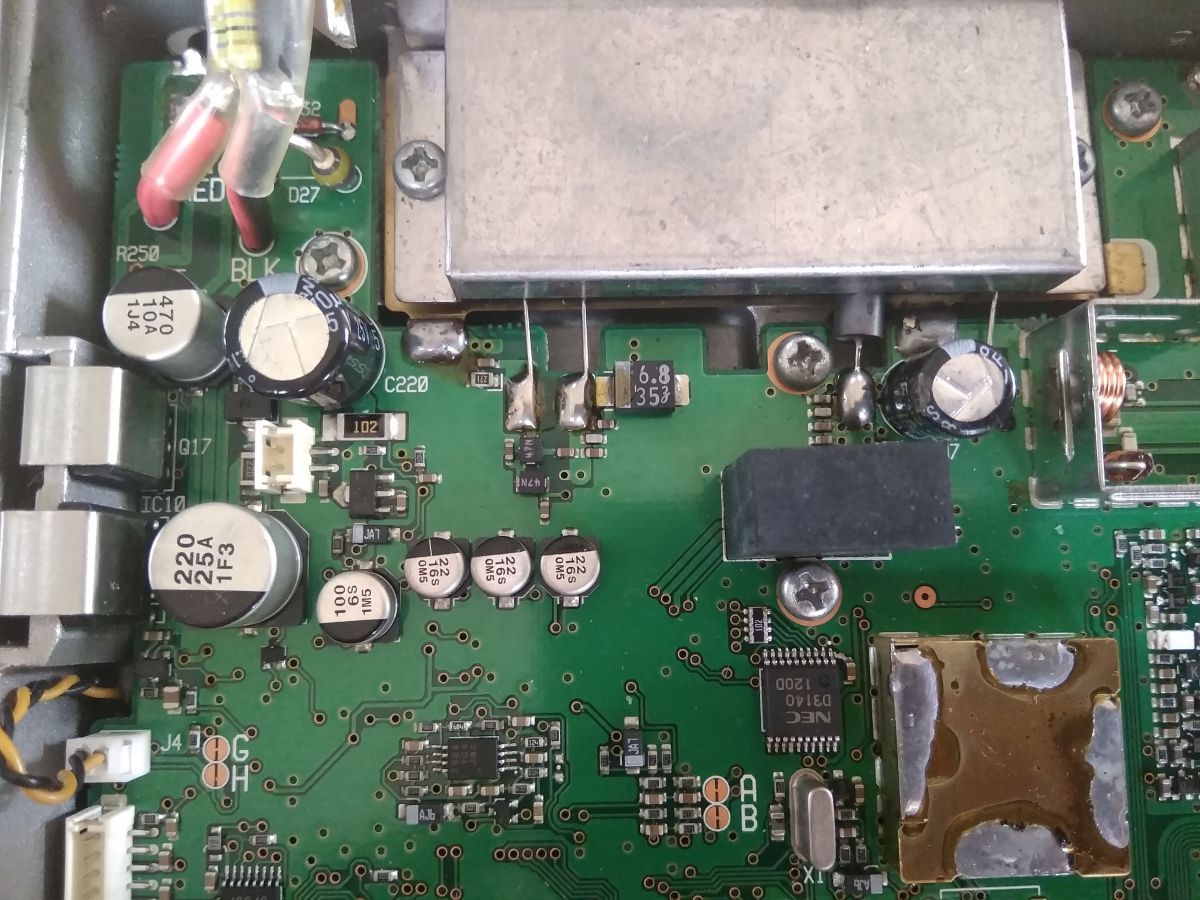

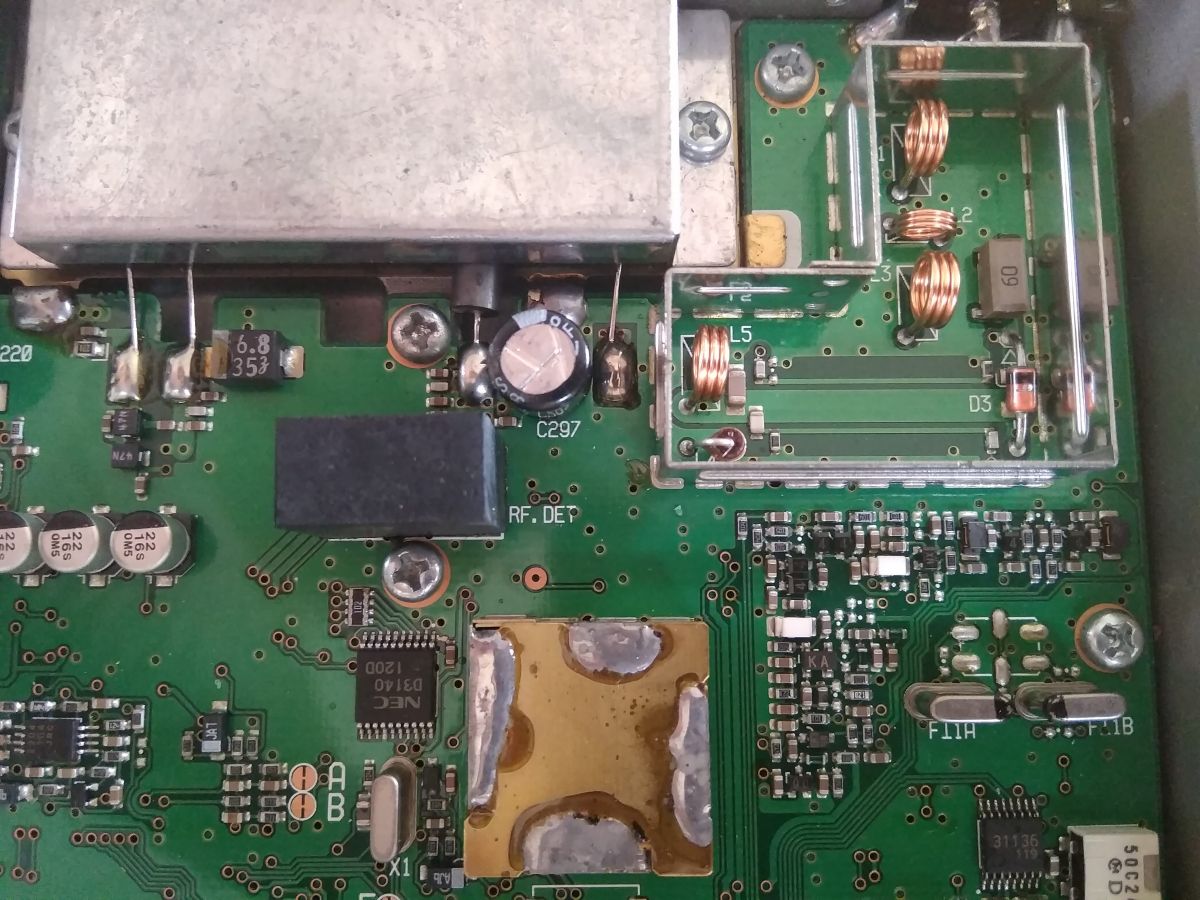

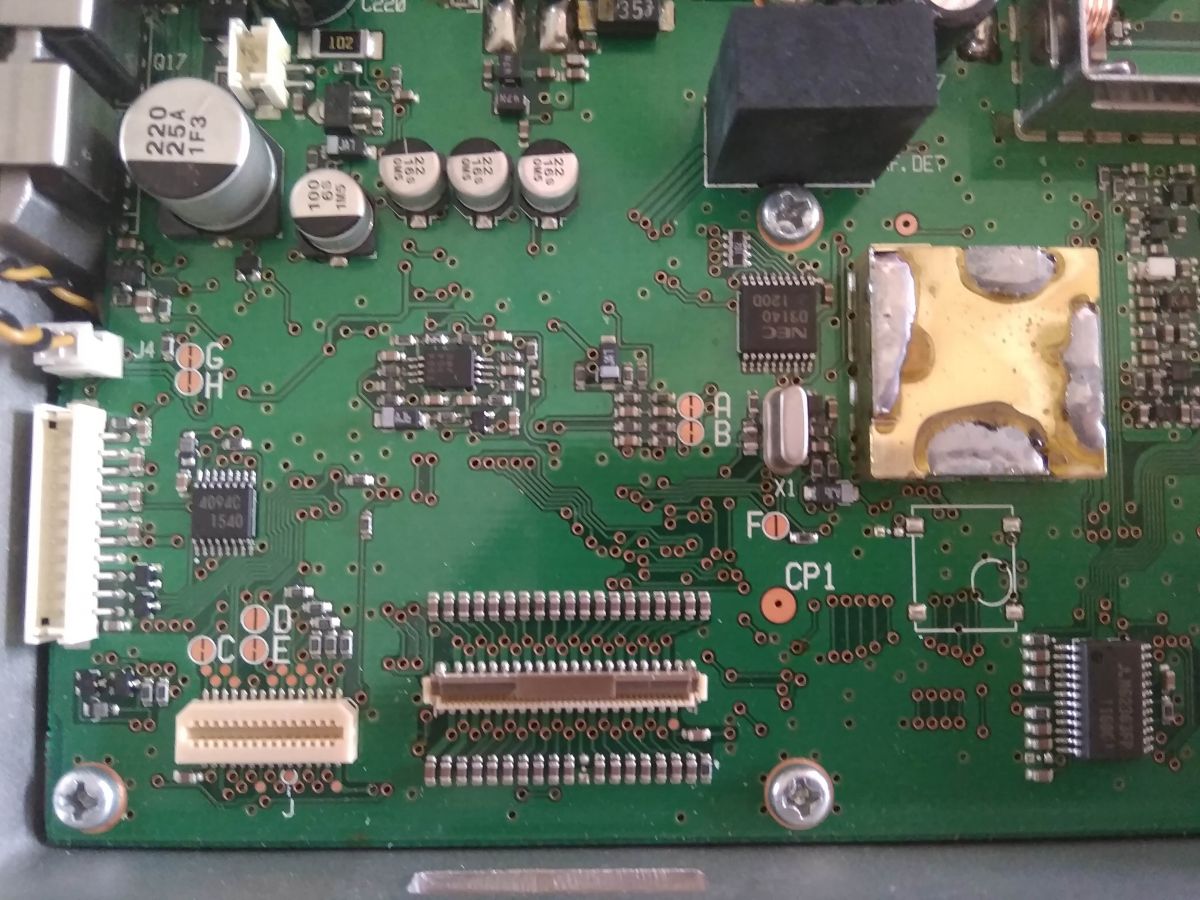

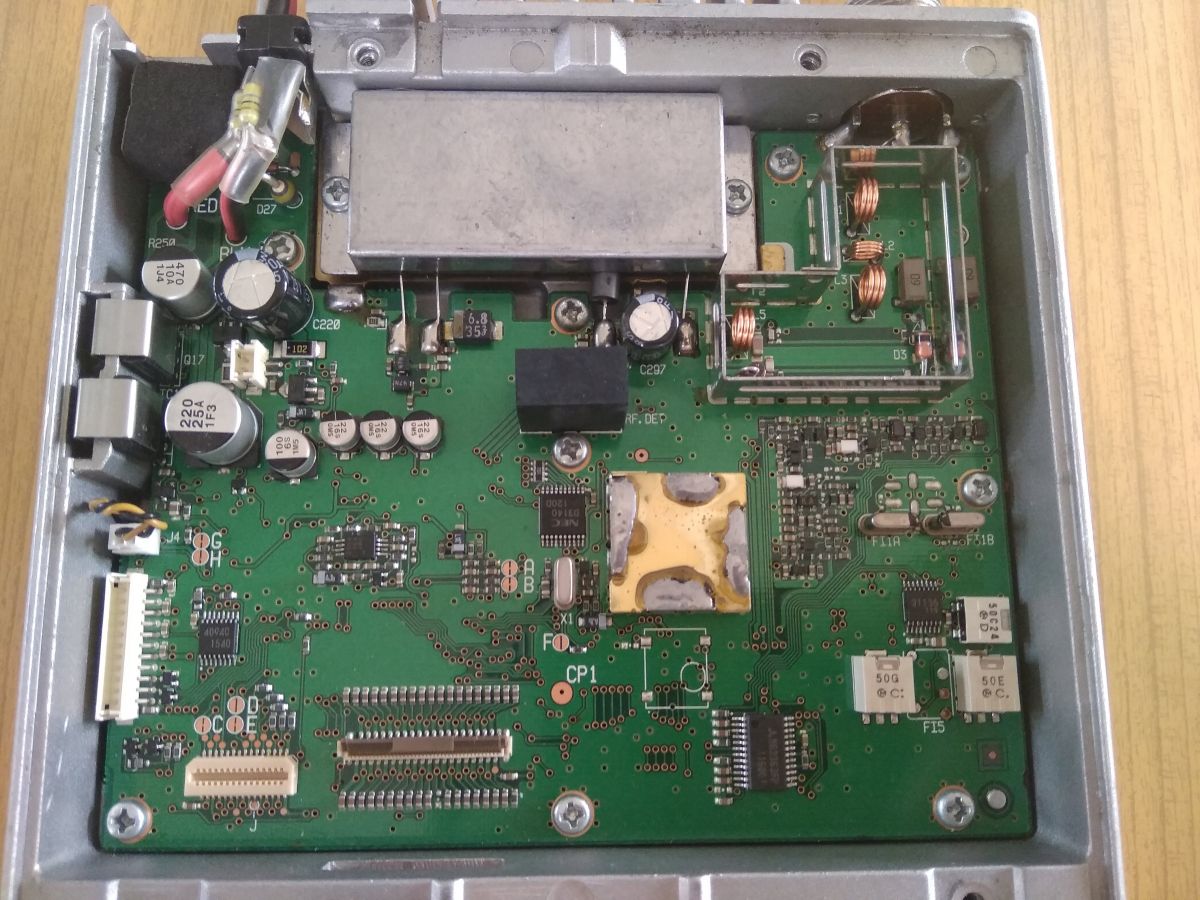

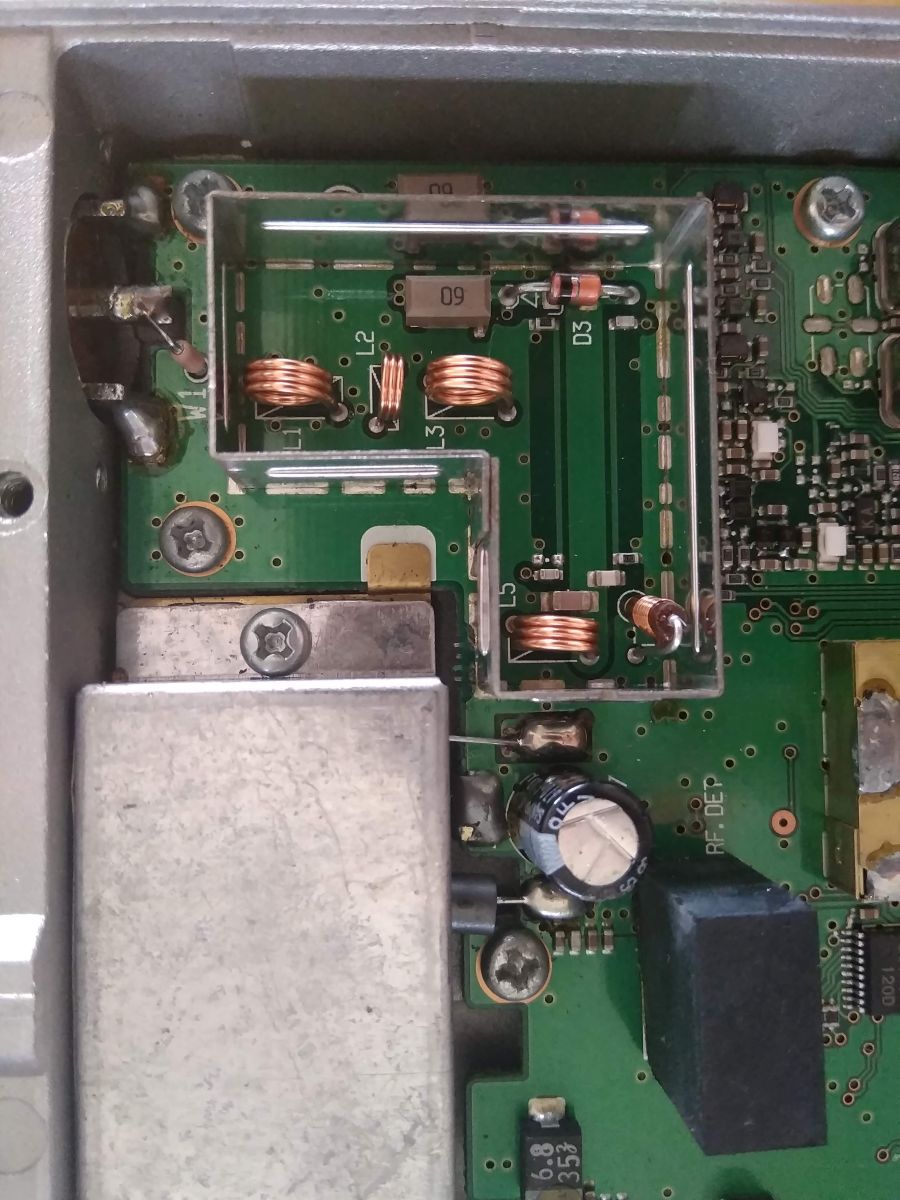

Grupa: Użytkownik QTH: JO82HG Posty: 13 #5441257 Od: 2015-5-16	Witam Wszystkich. Mam problem z ICOM IC-F310S Nie mogę za żadne skarby połączyć się tym radiem z komputerem, podejrzewam wylutowany element/elementy, ew. przeciętą zworę/ścieżkę. Czy ktoś mógłby zerknąć do swojego egzemplarza, ew. podpowiedzieć na podstawie moich zdjęć czy czegoś brakuje, czy czasem któraś zwora nie odpowiada za brak połączenia z radiem? _________________ Pozdrawiam. Kuba SP3ST

kubab	27.03.2020 13:07:22

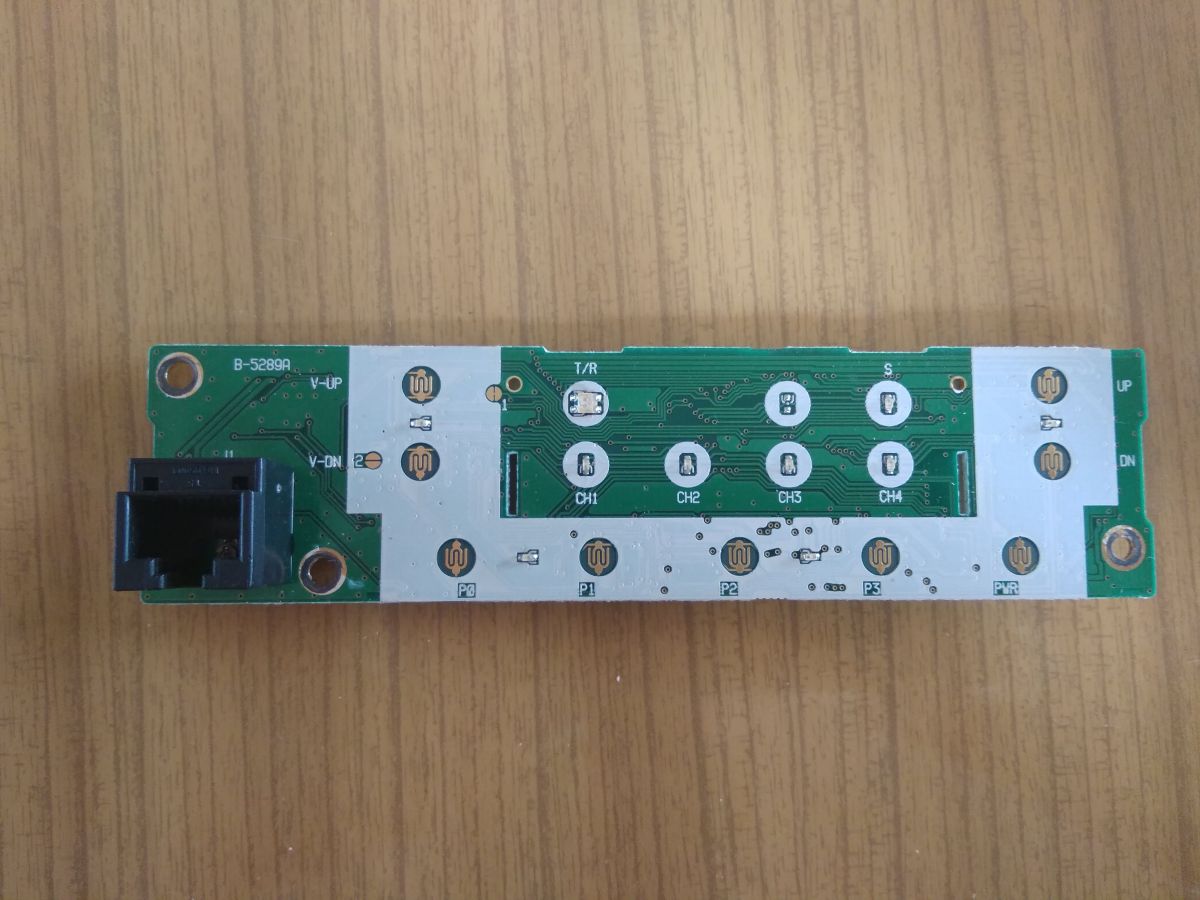

Grupa: Użytkownik QTH: JO82HG Posty: 13 #5441258 Od: 2015-5-16 Ilość edycji wpisu: 1	Nie dodałem, że radio trafiło do mnie w stanie nieznanym, nie mam też pojęcia, czy nie pracowało z interfejsem na TAXI - może z tego też powodu ktoś je przyblokował pod kątem programowania. Generalnie jeżeli dobrze myślę, do programowania tego modelu istotna jest płyta czołowa (bo programuje się RJ-ką), więc chyba tam należałoby szukać jakiś braków? _________________ Pozdrawiam. Kuba SP3ST

sp8obt	27.03.2020 15:31:26
Grupa: Użytkownik QTH: Rzeszów Posty: 27 #5441305 Od: 2012-1-4 Ilość edycji wpisu: 1	Witaj. Którym interfejsem próbujesz programować? Jaki masz ewentualnie komunikat o błędzie? Pytania można mnożyć, np. w jakiej kolejności uruchamiasz pliki programu _________________ Pozdrawiam Ryszard sp8obt@gmail.com http://qrz.com/db/sp8obt

kubab	27.03.2020 17:59:09
Grupa: Użytkownik QTH: JO82HG Posty: 13 #5441355 Od: 2015-5-16	Dzięki za odpowiedź, Ryszardzie. Uruchamiane pod freedos na wirtualnej maszynie, chiński kabel USB-RJ45 (symbol nieznany- zodność z IC-F1010, IC-F1020, IC-F1610, IC-F2010, IC-F2020, IC-F2610 IC-F310, IC-F310S, IC-F320, IC-F320S, IC-F410, IC-F410S, IC-F420, IC-F420S,IC-A110, IC-A110EURO, IC-A200, IC-FR3000, IC-FR3100, IC-FR4000, IC-FR4100, F210) Sprawdzałem drugi interfejs https://hamradioshop.pl/radiotelefony-amatorskie-i-profesjonalne/detail/31-kable-do-programowania-cat/flypage/131-uniwersalny-kabel-usb-do-programowania-radiotelefonow-z-6-wtykami.html?sef=hcfp z przejściem I1 (radiotelefony ręczne ICOM: ICOM IC-208E, IC-208H, IC-2100, IC-2720H, IC-2725E, IC-2800, IC-3FGX, IC-40S, IC-A110, IC-A23, IC-A24, IC-A24E, IC-A3, IC-A4, IC-A5, IC-A6, IC-A6E, IC-E208, IC-E7, IC-E90, IC-F10, IC-F1020, IC-F11, IC-F11S, IC-F12N, IC-F12SN, IC-F15, IC-F15S, IC-F1610N, IC-F20, IC-F21, IC-F21S, IC-F22, IC-F22S, IC-F22SR, IC-F25, IC-F25S, IC-F25SR, IC-F3, IC-F3GS, IC-F3GSN, IC-F3GT, IC-F3GTN, IC-F3S, IC-F3022TN, IC-F34GT, IC-F34GS, IC-F4, IC-F4GS, IC-F4GSN, IC-F4GSW, IC-F4GT, IC-F4GTN, IC-F4GTW, IC-F4S, IC-F4TR, IC-F4022T, IC-F4029SDR, IC-F43G, IC-F44GT, IC-F44GS, IC-F7000, IC-FR3100, IC-FR4100, IC-GM1600E, IC-M21, IC-M31, IC-M33, IC-M421, IC-M503, IC-M503E, IC-M505, IC-M601, IC-M603, IC-M71, IC-M90E, IC-P7A, IC-R10, IC-R2, IC-R20, IC-R3, IC-R5, IC-T2A, IC-T2H, IC-T3H, IC-T7A, IC-T7H, IC-T8A, IC-T81A, IC-T81E, IC-T90A, IC-V8000, IC-V8, IC-V8A, IC-W32A, IC-W32E.) Oraz z przejściem M1 (MOTOROLA CP200, CP150, CT150, CT250, CT450, CT450-LS, GP2000, GP2100, CP040 PRO3150, PR400, P040, P080, GP68, GP88S i GP3188) Oparłem się na tym, że wg deklaracji OPC-478 obsługuje IC-F1010, IC-F1020, IC-F1610, IC-F2010, IC-F2020, IC-F2610 IC-F310, IC-F310S, IC-F320, IC-F320S, IC-F410, IC-F410S, IC-F420, IC-F420S, IC-A110, IC-A110EURO, IC-A200, IC-FR3000, IC-FR3100, IC-FR4000, IC-FR4100, F210 A więc w teorii drugi kabel też powinien działać (oczywiście przejście jack<,=>,RJ45 zrobione jak na serwisówce). Pod dosem najpierw odpalony plik ustawiający porty, potem programator. Sprawdzałem różne wersje programu z różnych źródeł, także z polskich forów (gdzie podawano linki do działających wersji - albo elka albo sp7pki - już nie pamiętam skąd to ciągnąłem). Pytanie było: czy nie mam usuniętych elementów (najbardziej chodzi o zdjęcia 1 i 2), przez co zablokowano programowanie? Są punkty lutownicze pod elementy SMD pokryte cyną, więc można by podejrzewać, że coś stamtąd usunięto. Dysponujesz może rzeczonym radiem, śrubokrętem i chwilą czasu, żeby zerknąć na przednią płytę i porównać u siebie? _________________ Pozdrawiam. Kuba SP3ST

sp8obt	27.03.2020 18:36:35
Grupa: Użytkownik QTH: Rzeszów Posty: 27 #5441381 Od: 2012-1-4 Ilość edycji wpisu: 1	Niestety juz nie dysponuje radiem. Dwa dni temu programowałem F310, zwykłym kablem USB-RS232 Prolific PL2303, RX zwarty z TX, na RJ45 sygnał na 2 PIN a masa na 7 PIN, program csf300v2, system WIN7 32 bit Najpierw uruchamiasz plik adjust.exe a nastepnie csf300.exe , ustawiasz w programie numer portu 1 lub 2 i to wszystko , powinno działac. Niestety na wirtualnych maszynach i pod freedos nigdy nic nie działałem to nie pomogę. _________________ Pozdrawiam Ryszard sp8obt@gmail.com http://qrz.com/db/sp8obt

sp8obt	27.03.2020 18:45:09
Grupa: Użytkownik QTH: Rzeszów Posty: 27 #5441385 Od: 2012-1-4	Nie sądzę aby w celu uniemożliwienia programowania ktoś usuwał elementy bo można to zrobić programowo. _________________ Pozdrawiam Ryszard sp8obt@gmail.com http://qrz.com/db/sp8obt

Electra	12.05.2024 17:29:33


kubab	27.03.2020 18:52:18
Grupa: Użytkownik QTH: JO82HG Posty: 13 #5441386 Od: 2015-5-16	ok, spróbuję RX zwarty z TX, na RJ45 sygnał na 2 PIN a masa na 7 PIN. Dzięki jeszcze raz za odzew. _________________ Pozdrawiam. Kuba SP3ST

kubab	27.03.2020 22:18:37
Grupa: Użytkownik QTH: JO82HG Posty: 13 #5441458 Od: 2015-5-16	Ryszard, dzięki. U mnie RX szedł na 1 pin, więc nie mogło działać (kabel nr1 - "dedykowany"). Po przelutowaniu poszło od strzała. Teraz załatwić jakiś mikrofon do tego klamota i będą próby, czy to nadaje Dzięki jeszcze raz. _________________ Pozdrawiam. Kuba SP3ST
