| sq3bki | 27.04.2026 09:10:40 |
Grupa: Użytkownik
QTH: JO71TV46
Posty: 241 #8368743
Od: 2015-7-18
| Na jakich stronach można wygenerować profile terenu pomiędzy dwoma antenami ?
Robiłem symulacje na geoportalu, ale on nie uwzględnia krzywizny ziemi.
Czy są aktualnie dostępne inne źródła, która pracują na miarę realnych danych i pozwalają na wygenerowanie profilu?
Możliwość ustawienia wysokości anten do symulacji, to już byłaby rozpusta
|
| | |
| Electra | 30.04.2026 02:20:31 |
 |
|
| | |
| Bartek_SP2SDK | 27.04.2026 09:12:41 |
Grupa: Użytkownik
Posty: 13 #8368748
Od: 2025-2-21
| Spróbuj tu: https://ispdesign.ui.com/ |
| | |
| sp6oje | 27.04.2026 09:42:37 |
Grupa: Użytkownik
Posty: 92 #8368761
Od: 2013-12-28
Ilość edycji wpisu: 4 | sq3bki pisze: Na jakich stronach można wygenerować profile terenu pomiędzy dwoma antenami ?
Robiłem symulacje na geoportalu, ale on nie uwzględnia krzywizny ziemi.
Czy są aktualnie dostępne inne źródła, która pracują na miarę realnych danych i pozwalają na wygenerowanie profilu?
Możliwość ustawienia wysokości anten do symulacji, to już byłaby rozpusta
Ja używam https://www.ve2dbe.com/rmonline_s.asp
Trzeba założyć konto ale później pamięta wszystkie moje ustawienia i generuje bardzo fajne mapy ( profile terenu )
Do tego super manual:
http://radiomobileonline.pe1mew.nl/
73's
Robert |
| | |
| sp8wjw | 27.04.2026 10:21:35 |
Grupa: Użytkownik
Posty: 208 #8368780
Od: 2013-1-1
|
W starym temacie też jest trochę info http://sp7pki.iq24.pl/default.asp?grupa=162750&temat=427515 |
| | |
| VSS | 27.04.2026 12:08:29 |
Grupa: Użytkownik
QTH: POZnan*
Posty: 4155 #8368801
Od: 2009-12-24
| sq3bki pisze: Na jakich stronach można wygenerować profile terenu pomiędzy dwoma antenami ?
Robiłem symulacje na geoportalu, ale on nie uwzględnia krzywizny ziemi.
Czy są aktualnie dostępne inne źródła, która pracują na miarę realnych danych i pozwalają na wygenerowanie profilu?
Możliwość ustawienia wysokości anten do symulacji, to już byłaby rozpusta
google earth
_________________
Artur VSS
https://sp3vss.eu
PZK - Piraci Z Karaibów
Udostępniający link nie odpowiada z automatu za treść:
https://tiny.pl/tqrng
http://hudoc.echr.coe.int/eng?i=001-187930
|
| | |
| SQ3DLD | 27.04.2026 12:09:35 |
Grupa: Użytkownik
QTH: Leszno
Posty: 5 #8368802
Od: 2024-5-6
| Zobacz popularne wśród turystów mapy.com
W menu narzędzia jest pomiar odległości i powierzchni - po wyborze punktów wyświetla się profil wysokościowy. |
| | |
| Piotrek76 | 27.04.2026 19:00:00 |
Grupa: Użytkownik
Posty: 169 #8368995
Od: 2021-1-22
| SQ3DLD pisze: Zobacz popularne wśród turystów mapy.com
W menu narzędzia jest pomiar odległości i powierzchni - po wyborze punktów wyświetla się profil wysokościowy.
Podpytam, bo chyba nie ogarnąłem: jak tam uzyskać profil wysokościowy punkt-punkt (w linii prostej)? Kombinowałem na różne sposoby ale zawsze rysowało mi profil wysokościowy wyznaczonej trasy. |
| | |
| SQ3DLD | 27.04.2026 22:28:13 |
Grupa: Użytkownik
QTH: Leszno
Posty: 5 #8369120
Od: 2024-5-6
Ilość edycji wpisu: 2 | Piotrek76 pisze:
Podpytam, bo chyba nie ogarnąłem: jak tam uzyskać profil wysokościowy punkt-punkt (w linii prostej)? Kombinowałem na różne sposoby ale zawsze rysowało mi profil wysokościowy wyznaczonej trasy.

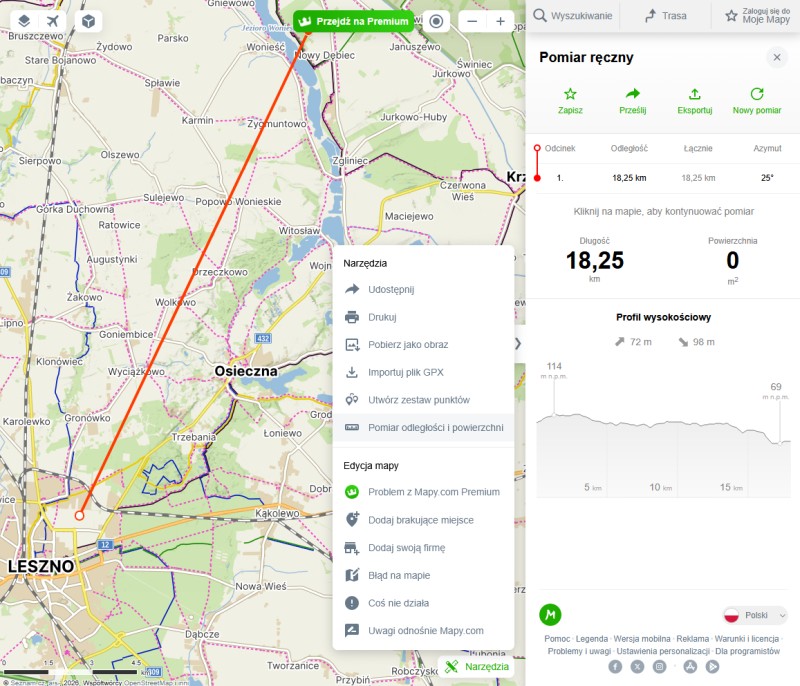

Nie zaznaczaj żadnej trasy. Po wyborze w Narzędziach opcji Pomiar odległości i powierzchni, zaznaczasz na mapie punkt początkowy i końcowy. Dalej prawy przycisk myszy - zakończ pomiar. Masz teraz odległość w linii prostej i profil wysokościowy miedzy zaznaczonymi punktami. Można przesuwać wskaźnik po profilu, by zobaczyć gdzie na mapie występuje dana wysokość.
 |
| | |
| Piotrek76 | 27.04.2026 23:02:58 |
Grupa: Użytkownik
Posty: 169 #8369132
Od: 2021-1-22
Ilość edycji wpisu: 1 | SQ3DLD pisze: Piotrek76 pisze:
Podpytam, bo chyba nie ogarnąłem: jak tam uzyskać profil wysokościowy punkt-punkt (w linii prostej)? Kombinowałem na różne sposoby ale zawsze rysowało mi profil wysokościowy wyznaczonej trasy.
Nie zaznaczaj żadnej trasy. Po wyborze w Narzędziach opcji Pomiar odległości i powierzchni, zaznaczasz na mapie punkt początkowy i końcowy. Dalej prawy przycisk myszy - zakończ pomiar. Masz teraz odległość w linii prostej i profil wysokościowy miedzy zaznaczonymi punktami. Można przesuwać wskaźnik po profilu, by zobaczyć gdzie na mapie występuje dana wysokość.
Ok, działa. Dzięki!
edit: Szkoda, że nie uwzględnia krzywizny Ziemi, no ale to nie mapka dla radiowców ;-) |
| | |
| SP9BEB | 27.04.2026 23:18:03 |
Grupa: Użytkownik
Posty: 10 #8369138
Od: 2025-4-15
Ilość edycji wpisu: 1 | witam, polecam te stronkę https://www.heywhatsthat.com/
Klikasz sobie nową panoramę, na dole zmieniasz na skalę metryczną wybierasz na mapie QTH punkt -A, po lewej wybierasz wg wysokości terenu i tam jest jeszcze miejsce do wpisania wysokości nad gruntem - maszt np 10m.
Wpisujesz nazwę tej panoramy i jak już ją wygeneruje to potem jest opcja PARAMETERS i w niej możesz zaznaczyć dla jakiej częstotliwości chcesz mieć wykres, czy ma być krzywizna ziemi i wysokość nad gruntem
punktu B , a potem możesz klikać dowolnie po mapie i będzie Ci pokazywało wykres ukształtowania terenu dla danego miejsca B względem punktu A |
| | |
| sp6oje | 28.04.2026 10:57:09 |
Grupa: Użytkownik
Posty: 92 #8369240
Od: 2013-12-28

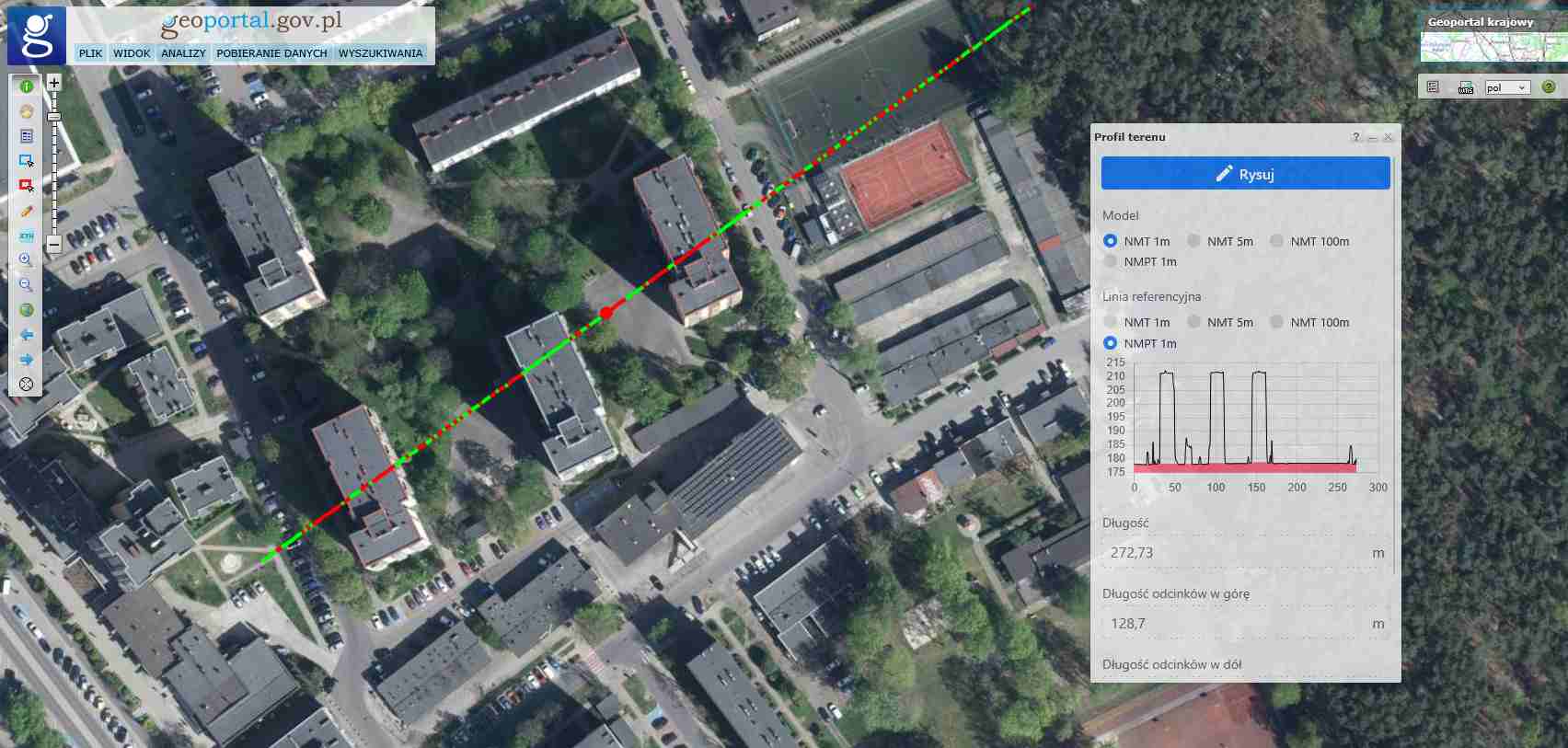

Ilość edycji wpisu: 1 | A tak swoją drogą to profile terenu z geoprtalu są jednak ne do pobicia:
Nie dość że ładnie wyglądają wysokości budynków to nawet drzewka widać na profilu ..

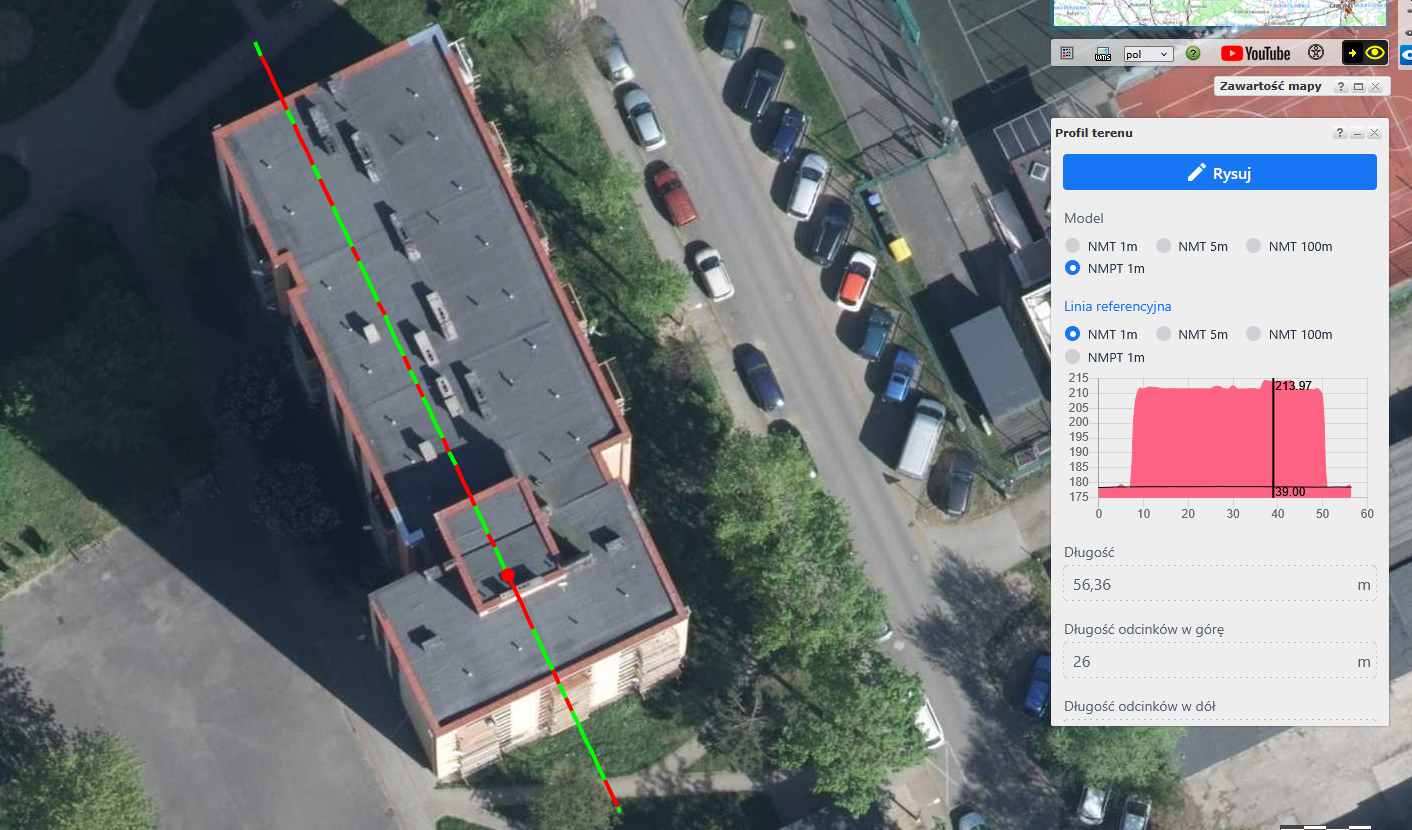

Nawet profil budynku jest bardzo dokładny:
Pokazuje wysokość maszynowni windy ok. 3m i tak jest .. |
| | |
