| sdd | 01.07.2023 17:31:46 |
Grupa: Użytkownik
QTH: JO91RC
Posty: 395 #8094878
Od: 2016-1-18
| Witam koledzy
Czy taki kondensator będzie dobry do W3DZZ?

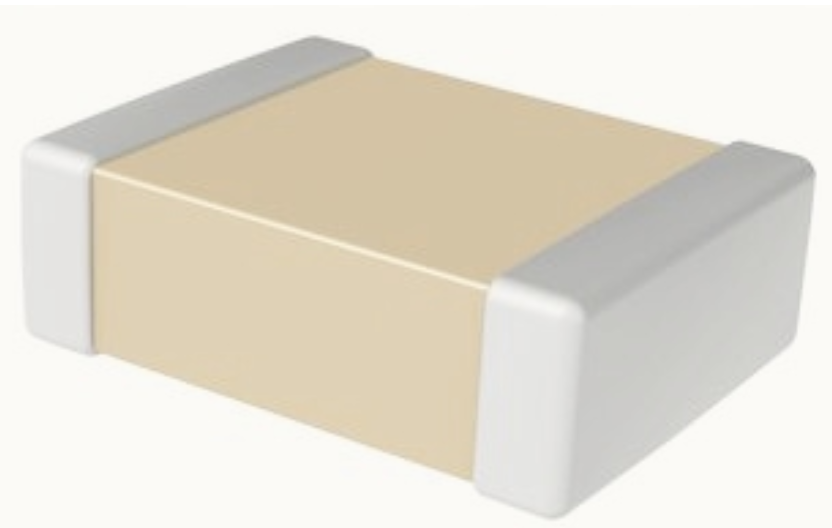

Jest to kondensator C0G, NPO 2000v 180pf smd1206
Chciałbym szeregowo połączyć takie 3 w jednym trapie.
Jest też wersja 1 kV, ale chyba lepiej mieć zapas.
Co o tym sądzicie? |
| | |
| Electra | 28.04.2024 21:59:05 |
 |
|
| | |
| SP6IX | 01.07.2023 17:33:57 |
Grupa: Użytkownik
Posty: 8134 #8094880
Od: 2008-3-18
| Musiał byś dwa takie połączyć w szeregi zabezpieczył od wody .
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| SP9Z | 01.07.2023 17:55:59 |
Grupa: Użytkownik
QTH: Sosnowiec JO90NF
Posty: 1040 #8094882
Od: 2009-11-18
Ilość edycji wpisu: 1 |
Jak najbardziej możesz coś takiego zrobić. Zresztą swego czasu kolega SQ1GU pokazywał taką antenę w Burzeninie w wersji ultralekkiej, gdzie w miniaturowych trapach są tego typu kondensatory. Projekt można zobaczyć na jego stronie http://sq1gu.tobis.com.pl/pl/anteny/66-antena-w3dzz-ultralekka
Ja kupiłem od niego wtedy dwie płytki, zrobiłem trapy, antenę wykorzystując linkę DX-Wire kupioną w Teltadzie. I faktycznie antena jest ultralekka, mieści się w piórniku, a pracowałem z niej mocą 100W i naprawdę nic się nie dzieje. Super sprawa na wyjazdy.
Tutaj moje trapy z tego typu kondensatorami SMD.
_________________
Jacek
|
| | |
| sdd | 01.07.2023 18:13:33 |
Grupa: Użytkownik
QTH: JO91RC
Posty: 395 #8094887
Od: 2016-1-18
|
raczej 3 |
| | |
| sdd | 01.07.2023 18:24:02 |
Grupa: Użytkownik
QTH: JO91RC
Posty: 395 #8094888
Od: 2016-1-18
| A jeszcze w kwestii strojenia. Czytałem i z wielu wypowiedzi konkluzja jest taka, że nie powinno się zmieniać parametrów trapów.
60 pF i cewka 8,5 µH. Wtedy otrzymujemy trapy zestrojone na 7,050 MHz. I teraz, czy mając takie właśnie trapy i docinając drut podczas strojenia 40 m też muszę stroić na minimum SWR przy 7,050 czy mogę ciut wyżej? |
| | |
| sp5it | 01.07.2023 18:41:38 |
Grupa: Użytkownik
QTH: KO02OI
Posty: 7265 #8094890
Od: 2009-12-28
| Nie będzie dobry. Kondensatory do w3dzz robi się z laminatu.
_________________
***** ***
You can't have too many antennas...
 |
| | |
| SP6IX | 01.07.2023 19:44:40 |
Grupa: Użytkownik
Posty: 8134 #8094899
Od: 2008-3-18
|
To zależy jaką pojemność chcesz uzyskać one mają dość duże rozrzuty pojemności ,ja za każdym razem je mierzę.
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| sdd | 01.07.2023 19:57:05 |
Grupa: Użytkownik
QTH: JO91RC
Posty: 395 #8094902
Od: 2016-1-18
|
Oczywiście czytałem o tej metodzie.
Jak najbardziej technicznie radę bym dał, posiadam też miernik RLC - tylko nurtuje mnie kwestia następująca:
- w czym kondensatory z laminatu są lepsze od tych "gotowych" SMD?
|
| | |
| sp5it | 01.07.2023 20:06:53 |
Grupa: Użytkownik
QTH: KO02OI
Posty: 7265 #8094903
Od: 2009-12-28
| @stasiek tłumaczył wielokrotnie.
W skrócie: w3dzz ze źle zrobionymi trapami to antena dwupasmowa. Jak dobrze zrobisz trapy to jest pięciopasmowa.
M
_________________
***** ***
You can't have too many antennas...
|
| | |
| sq9mda | 01.07.2023 21:48:14 |
Grupa: Użytkownik
Posty: 1549 #8094930
Od: 2008-12-1
| sp5it pisze:
@stasiek tłumaczył wielokrotnie.
W skrócie: w3dzz ze źle zrobionymi trapami to antena dwupasmowa. Jak dobrze zrobisz trapy to jest pięciopasmowa.
M
Ale nie jest tak że kluczową sprawą jest tu pojemność 60pF i w konsekwencji wynikająca z tego indukcyjność cewki? Czyli można zrobić kondensator z laminatu, ale można też dorwać coś np. od "ruskich" I ważne by pojemność miała 60pF.
Robert
_________________
Pozdrawiam
Sq9mda Robert
|
| | |
| SP6IX | 01.07.2023 21:56:27 |
Grupa: Użytkownik
Posty: 8134 #8094933
Od: 2008-3-18
| sq9mda pisze: sp5it pisze:
@stasiek tłumaczył wielokrotnie.
W skrócie: w3dzz ze źle zrobionymi trapami to antena dwupasmowa. Jak dobrze zrobisz trapy to jest pięciopasmowa.
M
Ale nie jest tak że kluczową sprawą jest tu pojemność 60pF i w konsekwencji wynikająca z tego indukcyjność cewki? Czyli można zrobić kondensator z laminatu, ale można też dorwać coś np. od "ruskich" I ważne by pojemność miała 60pF.
Robert
Tu masz rację ,ja eksperymentowałem z różnymi kondensatorami .Stosowałem nasze z TV z wysokiego napięcia ,tam były takie 59pF na 6kV i mimo że był rezonans na 7.050 antena była dwu pasmowa i mimo że miałem wtedy FT277B i Pi filtr nie dawała rady na 21MHz i 28MHz ,a 60pF można zrobić tylko trzeba pamiętać o wilgoci jaka panuje w czasie deszczu.
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| Electra | 28.04.2024 21:59:05 |
|
|
| | |
| stasiek | 02.07.2023 15:34:22 |
Grupa: Użytkownik
Posty: 1155 #8095153
Od: 2011-9-10
Ilość edycji wpisu: 2 | sp6ix-to był kondensator 68pF (OTV Ametyst - przy transformatorze WN).- ale to się nie nadaje na te częstotliwości podobnie jak niebieskie kondensatory które przy tych częstotliwościach padają jak muchy.
Znajdę swoje notatki to tu wrzucę. To co ludzie produkują to zawsze będzie antena dwupasmowa, ale ważne że ......kasa na koncie .Zmałpowali pomysł i rozpoczęli produkcje. Co z tego że oni sprzedają, jak w dedykowanej lokalizacji trzeba antenę ponownie zestroić. Diabeł tkwi w szczegółach Opierają się przy budowie o schemat - a cewka swoje robi na jednym paśmie a kondensator na innym paśmie - przykład wadliwego wykonania w linku podał sp9 .
Autorem tych trapów i opis dostałem od SP5HS w czasie egzaminów na licencję jak dyskutowaliśmy o antenie W3DZZ . Potem w latach 80 znalazłem notatki i powróciłem do tematu kolega naa tej antenie zaliczył ok 320 krajów w blokowisku.
73! |
| | |
| SP6IX | 02.07.2023 18:31:11 |
Grupa: Użytkownik
Posty: 8134 #8095182
Od: 2008-3-18
| Stasiek Ty piszesz o tych czerwonych a ja piszę o tych niebieskich z Rubina cz/biał w kolorze były inne pojemności ale i tak to był szajs.
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| sp9ikf | 09.07.2023 16:23:54 |
Grupa: Użytkownik
QTH: JO90GC, Rybnik
Posty: 1187 #8096822
Od: 2010-3-17
| Witam,
w czasach kiedy elektronika była jeszcze radiotechniką popularnym i wykorzystywanym parametrem była dobroć cewki Q, dobroć kondensatora, sprawność układu. jak to się ma do dzisiejszych rozwiązań gdzie do trapów wprowadzono rdzenie ferrytowe oraz kondensatory SMD?
pozdrawiam
jacek sp9ikf |
| | |
| VSS | 09.07.2023 16:33:23 |
Grupa: Użytkownik
QTH: POZnan*
Posty: 3787 #8096824
Od: 2009-12-24
Ilość edycji wpisu: 1 | ja robiłem w3dzz z czekoladek:
_________________
Artur VSS
https://sp3vss.eu
PZK - Piraci Z Karaibów
Udostępniający link nie odpowiada z automatu za treść:
https://tiny.pl/tqrng
http://hudoc.echr.coe.int/eng?i=001-187930
|
| | |
| sp9fys | 09.07.2023 21:57:14 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 1668 #8096902
Od: 2010-11-28
| sp9ikf pisze:
Witam,
w czasach kiedy elektronika była jeszcze radiotechniką popularnym i wykorzystywanym parametrem była dobroć cewki Q, dobroć kondensatora, sprawność układu. jak to się ma do dzisiejszych rozwiązań gdzie do trapów wprowadzono rdzenie ferrytowe oraz kondensatory SMD?
pozdrawiam
jacek sp9ikf
Nijak się nie ma (prawie...).Ale im większa dobroć elementów trapu, tym mniejszy wpływ odcinanych przez nie elektrycznie ramion dipola (dotyczy to pasma 40m). Niestety większe wymagania zwłaszcza na kondensatory (duże prądy i napięcia).
W tym kontekście rdzenie ferrytowe raczej do zastosowań QRP. Pytanie, czy to ma w ogóle sens gdy cewka powietrzna może mieć stosunkowo niewielkie wymiary.
_________________
R.
Try not. Do. Or do not. There is no try.
Yoda
|
| | |
