"Puszka" od anteny GXP - której?


sp7ivo	11.05.2020 23:02:24
Grupa: Użytkownik Posty: 2138 #5456879 Od: 2009-11-12	Czy ktoś może rozpozna, od której wersji anteny pionowej GXP pochodzi ta "puszka": http://bselektronik.pl/pub/gp_gxp/20200511_220617.jpg http://bselektronik.pl/pub/gp_gxp/20200511_220626.jpg http://bselektronik.pl/pub/gp_gxp/20200511_220635.jpg http://bselektronik.pl/pub/gp_gxp/20200511_220705.jpg Bogusław sp7ivo

Electra	16.02.2025 17:37:35


SP5MNF	11.05.2020 23:15:06
Grupa: Użytkownik Posty: 81 #5456886 Od: 2019-8-25	Z GP-7 z początku produkcji.

sq9mda	11.05.2020 23:20:48
Grupa: Użytkownik Posty: 1552 #5456890 Od: 2008-12-1	Cześć. Środek z GP7 wygląda tak.... Robert _________________ Pozdrawiam Sq9mda Robert

sp1cgt	11.05.2020 23:25:10
Grupa: Użytkownik QTH: Szczecin Posty: 511 #5456891 Od: 2011-4-9	A ten rdzeń na dole zdjęcia to jakiego jest typu i z jakiego wykonany materiału? _________________ Vy73!:Andrzej SP1CGT sp1cgt@wp.pl SPDMR:2601044 DV:SR1UVS

sq9mda	11.05.2020 23:27:38
Grupa: Użytkownik Posty: 1552 #5456894 Od: 2008-12-1	sp1cgt pisze: A ten rdzeń na dole zdjęcia to jakiego jest typu i z jakiego wykonany materiału? O ile dobrze pamiętam jest to materiał nr. 61 Robert _________________ Pozdrawiam Sq9mda Robert

sp1cgt	12.05.2020 07:04:55
Grupa: Użytkownik QTH: Szczecin Posty: 511 #5456940 Od: 2011-4-9	Tnx Robercie, nawinę na nim 10 zw. i pomierzę indukcyjność. Zamierzam go wykorzystać do nawinięcia baluna 9:1 na KF. _________________ Vy73!:Andrzej SP1CGT sp1cgt@wp.pl SPDMR:2601044 DV:SR1UVS

SP7WT	12.05.2020 10:09:00
Grupa: Użytkownik Posty: 536 #5456995 Od: 2009-5-12	Wyglada jak obwod wejsciowy anteny Cushcraft R7. Wiecej szczegolow ponizej: https://www.qsl.net/ei7ba/r7_vertical.htm SP7WT

sq9mda	12.05.2020 21:50:42
Grupa: Użytkownik Posty: 1552 #5457300 Od: 2008-12-1	sp1cgt pisze: Tnx Robercie, nawinę na nim 10 zw. i pomierzę indukcyjność. Zamierzam go wykorzystać do nawinięcia baluna 9:1 na KF. Materiał 61 jest wykorzystany w GP7 ponieważ jego temperatura Curie jest dwukrotnie większa niż materiału 43 lub 31. Jeżeli chodzi o "szerokopasmowość" to 31 jest lepszym materiałem. Robert _________________ Pozdrawiam Sq9mda Robert

sp3suz	12.05.2020 22:06:49
Grupa: Użytkownik QTH: JO72SV Posty: 3417 #5457308 Od: 2011-3-19	GP7 1/2 lambda. Mam taką. Nawet daje radę... _________________ Pijmy piwo jedzmy śledzie , będziem silni jak niedzwiedzie!

sp7ivo	15.07.2020 10:47:23
Grupa: Użytkownik Posty: 2138 #5500421 Od: 2009-11-12 Ilość edycji wpisu: 1	Może ktoś ma dokumentację lub wie albo może zmierzyć, jaka jest długość elementów X-Hat'ów w antenie GP7 (opis na czerwono na rysunku)? Jest to wersja anteny, w której elementy X-Hat'ów wykonane są z prętów stalowych 2.5mm w koszulce (nie z rurek aluminiowych). Mam taką do renowacji, ale niestety brak tych elementów. Bogusław sp7ivo

Toroidal48	17.07.2020 19:20:49
Grupa: Użytkownik QTH: Podkarpacie Posty: 115 #5501750 Od: 2018-10-12 Ilość edycji wpisu: 2	http://www.pa0fri.com- znajdziesz info o renowacji R5 W instrukcji pisze 91.4cm i nie ma znaczenie według mnie czy to będzie stal czy aluminium https://qrzcq.com/pub/RADIO_MANUALS/CUSHCRAFT/CUSHCRAFT--R7-User-manual.pdf _________________ Kiedyś traktowałem wszystkich ludzi dobrze ,teraz z wzajemnością ....

Electra	16.02.2025 17:37:35


sp7ivo	17.07.2020 19:44:07

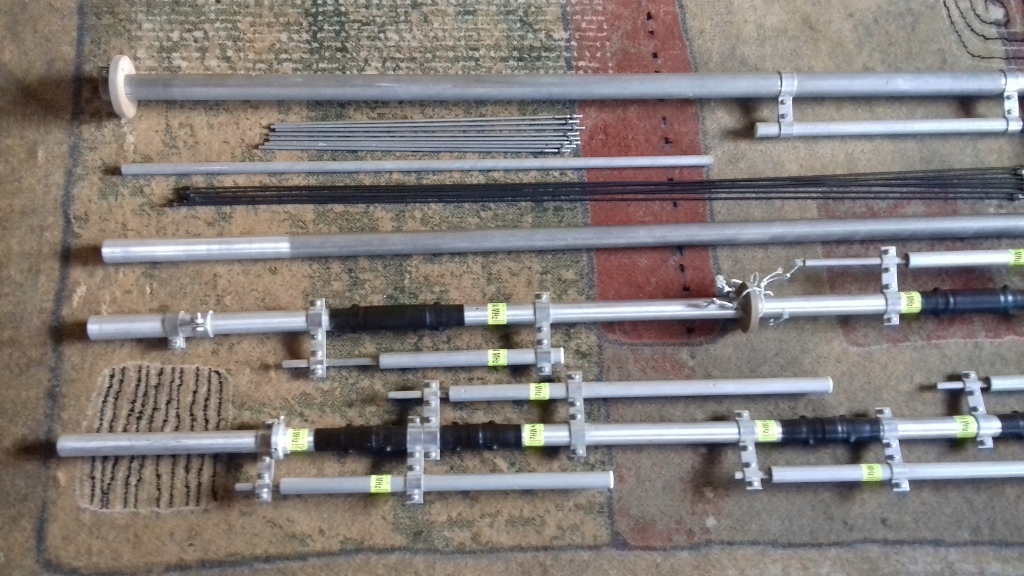

Grupa: Użytkownik Posty: 2138 #5501755 Od: 2009-11-12	Dzięki za informację, ale to wszystko już przekopałem. Jeżeli już manual do Cushkrafta R7 miałby być przydatny to musi to być wersja sprzed 1990 roku, choć i tak jest kilka różnic i innych rozwiązań konstrukcyjnych. Doszedłem do tego, że wymiar tych elementów - prętów stalowych wynosi 46cm. Na podstawie poniższego zdjęcia i kilku innych z tej archiwalnej aukcji na allegro metodą porównawczą w stosunku do innych elementów udało się określić tą długość. Zgadzałoby się to z manualem R7 (ver. 1991), gdzie ten element jest niepodzielony w środku i jego długość to 91,6 cm. Dzięki za zainteresowanie. Pozdrawiam. Bogusław sp7ivo

Toroidal48	17.07.2020 20:05:58
Grupa: Użytkownik QTH: Podkarpacie Posty: 115 #5501757 Od: 2018-10-12	Bogusław długość Tych elementów można prosto określić jak dobrze pamiętam gdy będą za krótkie antena w danym paśmie będzie miała siodełko rezonansu powyżej pożądanej częstotliwości jeśli będą zbyt długie siodełko rezonansu będzie poniżej .Da się to ogarnąć .Pozdrawiam i powodzenia życzę _________________ Kiedyś traktowałem wszystkich ludzi dobrze ,teraz z wzajemnością ....
