| Jacek_sp7vmz | 03.04.2020 13:49:27 |
Grupa: Użytkownik
Posty: 948 #5443677
Od: 2008-10-8
| Cześć!
Porządkując garaż znalazłem krążek płaskiego przewodu YDYt 2x1,5mm2. Zastanawiam się czy dałoby się go zastosować jako symetryczny przewód zasilający antenę. Tylko jaką ma on impedancję? Ktoś wie? Komuś kiedyś chciało się pomierzyć lub policzyć i zechce podzielić się wiedzą?
_________________
de sp7vmz! |
| | |
| Electra | 23.04.2024 23:09:28 |
 |
|
| | |
| sp9nrb | 03.04.2020 14:16:33 |
Grupa: Użytkownik
QTH: Tarnowskie Góry
Posty: 2973 #5443699
Od: 2017-7-11
| Przeczytaj przeznaczenie kabla a sam zrozumiesz dlaczego nie. To jest drut a nie linka.
JAK
_________________
"Skojarzenia to przekleństwo, więc możemy dziś dać głowę – jakiekolwiek podobieństwo było czysto przypadkowe!" (cytat)
|
| | |
| Jacek_sp7vmz | 03.04.2020 14:34:09 |
Grupa: Użytkownik
Posty: 948 #5443707
Od: 2008-10-8
| Zdaję sobie z tego sprawę ale skoro go "mam" to może da się go jakoś wykorzystać a instalacji robić nie przewiduję.
_________________
de sp7vmz! |
| | |
| sp5gzv | 03.04.2020 14:39:17 |
Grupa: Użytkownik
Posty: 355 #5443711
Od: 2014-5-2
| Z punktu widzenia prądu w.cz. nie ma znaczenia czy to jest linka czy drut, pod względem przepływności liczy się tylko powierzchnia przewodów.
Nie należy stosować przewodów energetycznych do celów linii zasilnia napięć dużych częstotliwości, gdyż materiał jaki zastosowano jako dielektryk nie ma odpowiednich parametrów dielektrycznych. Izolacja takiego przewodu zachowa się jak folia pomiędzy elektrodami zgrzewarki, przy większych mocach po prostu spłynie w wyniku rozgrzania.
Nawet gdyby użyć takiego przewodu, to po pierwsze będzie miał dość nietypowa impedancję - najczęściej około 110 omów - podobną do impedancji skrętki komputerowej. I tu informacja - niektóre przewody czołowych firm są wykonywane w izolacji z poliwinitu spienionego, który nadaje się na linie w.cz. Takie przewody niestety dość trudno dostać. Niestety izolacja zewnętrzna takiego kabla jest najczęściej wykonana ze zwykłego polietylenu, co dyskwalifikuje cały kabel. Pomijam parametry wytrzymałościowe na rozciąganie.... |
| | |
| Jacek_sp7vmz | 03.04.2020 14:47:57 |
Grupa: Użytkownik
Posty: 948 #5443715
Od: 2008-10-8
| Czyli 1:0 dla huty
_________________
de sp7vmz! |
| | |
| sp3aok | 03.04.2020 14:49:06 |
Grupa: Użytkownik
QTH: LUBIN
Posty: 1051 #5443716
Od: 2009-10-19
| Jacek_sp7vmz pisze:
Cześć!
Porządkując garaż znalazłem krążek płaskiego przewodu YDYt 2x1,5mm2. Zastanawiam się czy dałoby się go zastosować jako symetryczny przewód zasilający antenę. Tylko jaką ma on impedancję? Ktoś wie? Komuś kiedyś chciało się pomierzyć lub policzyć i zechce podzielić się wiedzą?
==========================================================================================================================================================
Zakładaj będzie działać. Jedyny problem trochę sztywny.1 KW przeniesie. Co do impedancji średnica przewodu.Odstęp między przewodami. A tutaj znajdziesz wzory do obliczeń..https://www.google.pl/search?q=Jak+obliczyć+impedancję+falową+kabla+symetrycznego++wzór&client=opera&hs=d1O&tbm=isch&source=iu&ictx=1&fir=jsMO55rJYGx7gM%253A%252C3WM_5Gcjvug6TM%252C_&vet=1&usg=AI4_-kTzsScrp1zu9qgFRVLlbzWck_2YPQ&sa=X&ved=2ahUKEwjAqpqxpMzoAhVRrosKHZyzDJMQ9QEwBXoECAoQCQ#imgrc=jsMO55rJYGx7gM:
powodzenia
_________________
SP9-1166 |
| | |
| sp6axw | 03.04.2020 15:05:08 |
Grupa: Użytkownik
QTH: Wałbrzych
Posty: 138 #5443723
Od: 2017-2-26
| Dawno temu zasilałem doubleta takim mniej więcej kablem zamiast drabinki. Symetryczna skrzynka antenowa, moc około 100W. Problemem było raczej napięcie przebicia, a nie przenoszona moc.
Kazik |
| | |
| sp4oiq | 03.04.2020 15:22:30 |
Grupa: Użytkownik
Posty: 375 #5443726
Od: 2010-4-25
| Jacek_sp7vmz pisze:
Zdaję sobie z tego sprawę ale skoro go "mam" to może da się go jakoś wykorzystać a instalacji robić nie przewiduję.
Zacznij budować dom. Przynajmniej masz od czego wystartować! |
| | |
| Jacek_sp7vmz | 03.04.2020 15:56:24 |
Grupa: Użytkownik
Posty: 948 #5443733
Od: 2008-10-8
| sp4oiq pisze: Jacek_sp7vmz pisze:
Zdaję sobie z tego sprawę ale skoro go "mam" to może da się go jakoś wykorzystać a instalacji robić nie przewiduję.
Zacznij budować dom. Przynajmniej masz od czego wystartować!
Powtórnie nie dam się nabrać. ,)
_________________
de sp7vmz! |
| | |
| sp3aok | 03.04.2020 18:36:07 |
Grupa: Użytkownik
QTH: LUBIN
Posty: 1051 #5443807
Od: 2009-10-19
| sp6axw pisze:
Dawno temu zasilałem doubleta takim mniej więcej kablem zamiast drabinki. Symetryczna skrzynka antenowa, moc około 100W. Problemem było raczej napięcie przebicia, a nie przenoszona moc.
Kazik
===========================================================================================================================================================
Panie Kazik Jaki problem? Przy 100 Watach przebicie na FEEDERZE? Przecież to linia przesyłowa. A nie trafo TESLI. Napięcie pracy dopuszczalne dla tego typu kabla to 1KV.
_________________
SP9-1166 |
| | |
| sp6axw | 03.04.2020 19:19:09 |
Grupa: Użytkownik
QTH: Wałbrzych
Posty: 138 #5443815
Od: 2017-2-26
| sp3aok pisze: sp6axw pisze:
Dawno temu zasilałem doubleta takim mniej więcej kablem zamiast drabinki. Symetryczna skrzynka antenowa, moc około 100W. Problemem było raczej napięcie przebicia, a nie przenoszona moc.
Kazik
===========================================================================================================================================================
Panie Kazik Jaki problem? Przy 100 Watach przebicie na FEEDERZE? Przecież to linia przesyłowa. A nie trafo TESLI. Napięcie pracy dopuszczalne dla tego typu kabla to 1KV.
Miałem kiedyś takiego podobnego wielopasmowego doubleta jak opisany tutaj, klasyk W4RNL:
http://webclass.org/k5ijb/antennas/All-Band-Doublet.htm
Proszę zwrócić uwagę na pkt.4 gdzie autor wymienia wartości SWR na kolejnych pasmach dla linii symetrycznej 450om. Są one rzędu kilku do prawie dziesięciu.
Jeśli wartości te wstawimy do kalkulatora z AntennaBook ARRL o nazwie TLW (Transmission Line for Windows) to możemy zobaczyć rozkład napięć i prądów wzdłuż feedera dla zadanej mocy. Przy 100W napięcia osiągają wartości ładnych kilkuset voltów RMS.
Były to czasy gdy nie bardzo wiedziałem co to SWR, a pomiary wykonywało się termoparą i neonówką.
Kazik |
| | |
| Electra | 23.04.2024 23:09:28 |
|
|
| | |
| sp3aok | 03.04.2020 20:26:17 |
Grupa: Użytkownik
QTH: LUBIN
Posty: 1051 #5443829
Od: 2009-10-19
| [quote=sp6axw]sp3aok pisze: sp6axw pisze:
Dawno temu zasilałem doubleta takim mniej więcej kablem zamiast drabinki. Symetryczna skrzynka antenowa, moc około 100W. Problemem było raczej napięcie przebicia, a nie przenoszona moc.
Kazik
===========================================================================================================================================================
Panie Kazik Jaki problem? Przy 100 Watach przebicie na FEEDERZE? Przecież to linia przesyłowa. A nie trafo TESLI. Napięcie pracy dopuszczalne dla tego typu kabla to 1KV.
Miałem kiedyś takiego podobnego wielopasmowego doubleta jak opisany tutaj, klasyk W4RNL:
http://webclass.org/k5ijb/antennas/All-Band-Doublet.htm
Proszę zwrócić uwagę na pkt.4 gdzie autor wymienia wartości SWR na kolejnych pasmach dla linii symetrycznej 450om. Są one rzędu kilku do prawie dziesięciu.
Jeśli wartości te wstawimy do kalkulatora z AntennaBook ARRL o nazwie TLW (Transmission Line for Windows) to możemy zobaczyć rozkład napięć i prądów wzdłuż feedera dla zadanej mocy. Przy 100W napięcia osiągają wartości ładnych kilkuset voltów RMS.
Były to czasy gdy nie bardzo wiedziałem co to SWR, a pomiary wykonywało się termoparą i neonówką.
Kazik[/quote]
===========================================================================================================================================================
Antena doublet 2x25m Linie przesyłowa 15m symetryczna. Do tego ATu. MFJ-974 HB Linia zasilająca symetryczna Rozstaw przewodów 130mm. ZROBIĘ tutaj wyjątek dla Ciebie. Napisz do mnie wyślę Ci dokumentacje Mojej konstrukcji anteny MY-135.
Pozdrawiam
Rysiek sp3aok Lubin
_________________
SP9-1166 |
| | |
| SP5MJJ | 04.04.2020 05:48:24 |
Grupa: Użytkownik
Posty: 175 #5443934
Od: 2010-11-8
Ilość edycji wpisu: 1 | Jeśli osłona kabla wykonana jest z polietylenu , a jest to tworzywo niepolarne w przeciwieństwie do PCV, to wcz nie nagrzewa go. No chyba, że to modyfikowany PE to może się grzać, choć zależy czym modyfikowany. Najłatwiej sprawdzić wkładając kawałek osłony (bez drutu) do mikrofali. Jak będzie ciepły (gorący) to znaczy, że pochłania energie i się nie nadaje.
RysieK |
| | |
| miraton | 06.04.2020 13:18:24 |
Grupa: Użytkownik
Posty: 161 #5444703
Od: 2011-9-11
| Jacek_sp7vmz pisze: Czyli 1:0 dla huty
Może zanim podejmiesz taką decyzję, rozważ np. budowę pionowej GP, ten przewód można wykorzystać na przeciwwagi rozciągnięte po ziemi, mogą być obie żyły połączone razem w punkcie zasilania. 73! |
| | |
| Jacek_sp7vmz | 06.04.2020 16:21:12 |
Grupa: Użytkownik
Posty: 948 #5444762
Od: 2008-10-8
| Huta rulez!
Przy próbie sprawdzenia wymiarów itd. okazało się, że żyły pokryte są już lekką śniedzią więc do zastosowań radiowych już się nie nadaje.
_________________
de sp7vmz! |
| | |
| miraton | 07.04.2020 12:39:10 |
Grupa: Użytkownik
Posty: 161 #5445089
Od: 2011-9-11
| Jacek_sp7vmz pisze: Huta rulez!
Przy próbie sprawdzenia wymiarów itd. okazało się, że żyły pokryte są już lekką śniedzią więc do zastosowań radiowych już się nie nadaje.

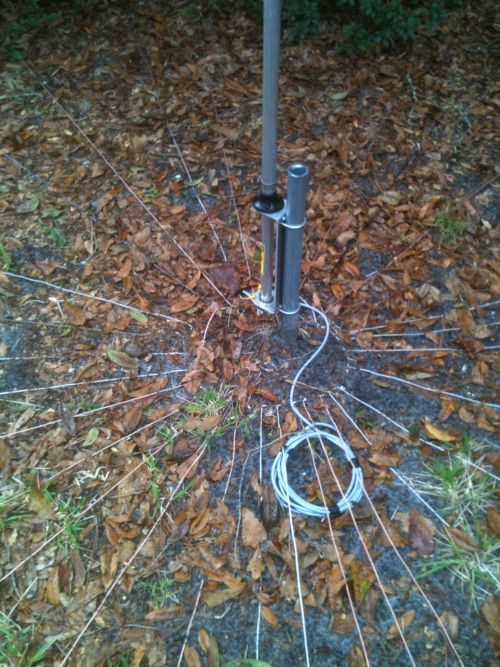

Przewód pokryty śniedzią ciągle nadaje się na ground radials, nawet taki prosto z fabryki, w krótkim czasie pokryje się śniedzią i dalej funkcjonuje. Np.: foto1 , foto2 , photo3. 73! |
| | |
| Jacek_sp7vmz | 07.04.2020 13:13:55 |
Grupa: Użytkownik
Posty: 948 #5445107
Od: 2008-10-8
| miraton pisze:
Przewód pokryty śniedzią ciągle nadaje się na ground radials, nawet taki prosto z fabryki, w krótkim czasie pokryje się śniedzią i dalej funkcjonuje.
To, że ktoś tak zrobił nie znaczy, że musi być to poprawne rozwiązanie.
Może jestem dziwny ale uważam, że każdy element anteny ma być "dobry" a nie "nadający się". A tak całkiem z innej beczki to nie przewiduję budowy takiej anteny. Jak już będzie miało stanąć cuś pionowego to przeciwwagą będzie blaszany dach.
_________________
de sp7vmz! |
| | |
| miraton | 07.04.2020 15:15:15 |
Grupa: Użytkownik
Posty: 161 #5445149
Od: 2011-9-11
| Jacek_sp7vmz pisze: miraton pisze:
Przewód pokryty śniedzią ciągle nadaje się na ground radials, nawet taki prosto z fabryki, w krótkim czasie pokryje się śniedzią i dalej funkcjonuje.
To, że ktoś tak zrobił nie znaczy, że musi być to poprawne rozwiązanie.
Może jestem dziwny ale uważam, że każdy element anteny ma być "dobry" a nie "nadający się". A tak całkiem z innej beczki to nie przewiduję budowy takiej anteny. Jak już będzie miało stanąć cuś pionowego to przeciwwagą będzie blaszany dach.
Takich radiali nie zakłada się na jeden sezon. Podany przykład, nawet gdy przewody będą w izolacji (tak jak Twój) to z czasem będą pokryte śniedzią z racji tego że leżą w bezpośrednim kontakcie z ziemią, narażone na warunki atmosferyczne (chyba że na pustyni)! Swojego przewodu być może nie przechowywałeś w wodzie, ale w wilgotnym powietrzu i to wystarczyło by stał się tym czy jest. Podanych przykładów wielu używa i też uważa to za dobre (może masz lepsze rozwiązanie, w/g Ciebie bardziej poprawne by radiale nie śniedziały, i być może pomierzyłeś o ile lepszy jest zysk anteny z radialami z błyszczącej miedzi, a tej po sezonie). Jeśli takie zastosowanie Cię nie interesuje i wolisz go oddać do huty-Twój przewód (Twoja broszka)w takim razie EOT. Tylko zastanawiam się o ile Twój blaszany dach będzie miał lepsze przewodnictwo od miedzi (jak napisałeś wcześniej z lekką śniedzią), zwłaszcza że większość blaszanych dachów pokryta jest niejednolitymi blachami, często pomalowanymi, gdzie połączenia najczęściej na zakładkę, bądź zaginane, po jakimś czasie może mieć efekt podobny do anteny która w nieokreślonych odcinkach czasowych ma dołączaną i odłączaną "przeciwwagą", być może o długościach dostosowanych raczej do wielkości połaci dachu, a nie do długości fali anteny(może pokryjesz dach miedzianą blachą i polutujesz  ). Ale o to już nie pytam, bo osobiście raczej wolę ceramiczną dachówkę. Powodzenia. |
| | |
