analizator sp9dhq

miał ktoś?

sp9mav
09.09.2009 22:36:05
poziom 5

Grupa: Użytkownik

Posty: 668 #319672
Od: 2009-4-26
Pytanie jak w temacie , jest takowy na radio.org,pl czy ktoś miał z tym do czynienia?
_________________
Janusz SP9MAV

Electra28.03.2024 11:21:23
poziom 5

oczka

sp6lup
10.09.2009 09:10:01
poziom 6



Grupa: Użytkownik

QTH: Krapkowice JO80XL

Posty: 1133 #319751
Od: 2008-8-11
Witam!
Miałem to w rękach. Jak chcesz bliższy opis podaj e-mail na który wysłać.
_________________
VY73! Henryk SP6LUP
http://www.sp-digi.iq24.pl/
https://ambasador.premiummobile.pl/oferta/zkvc21

sp4lvc
11.09.2009 12:51:12
poziom 5



Grupa: Użytkownik

QTH: Grajewo KO13FP

Posty: 513 #320461
Od: 2009-3-27
Heniu nie rób z tego tajemnicy. Napisz na forum, bo pewnie niejeden kolega myśli na temat zakupu tego sprzętu. Wal ,,prosto z mostu" jak to wygląda, chyba, że rzeczywiście tylko miałeś to w rękach.
_________________
VY 73. Bogdan

sp9mav
11.09.2009 22:32:17
poziom 5

Grupa: Użytkownik

Posty: 668 #320851
Od: 2009-4-26
Dostałem te materiały i powiem ze wyglada to lepiej niż myslałem , miernik jest mały 19x6x3 cm wyswietlacz w stylu MFJ 269 pokazuje czestotliwość , SWR i impedancję jednoczesnie ....W srodku fabryka, zapewne płytki zamówione specjalnie do tego miernika. Cena to mniej niz połowa MFJ269B lub MAX6 który mi wygląda jak z odpustowego straganu. Miałem kiedyś MFJ 269 i pamiętam wykonanie jak w warsztatach ZSZ i problemy z przełacznikiem obrotowym.Reasumując dalej czekam na kogś kto ma takowy miernik....skoro gość to produkuje to chyba ktoś to już kupił?
_________________
Janusz SP9MAV

sp6lup
11.09.2009 23:42:10
poziom 6



Grupa: Użytkownik

QTH: Krapkowice JO80XL

Posty: 1133 #320865
Od: 2008-8-11
Cóz mogę dodać? Zakres częstotliwości od 1 do 64 MHz, brak wyjścia na komputer, jak to mają "rasowe" analizatory.
_________________
VY73! Henryk SP6LUP
http://www.sp-digi.iq24.pl/
https://ambasador.premiummobile.pl/oferta/zkvc21

sp9mav
12.09.2009 10:28:33
poziom 5

Grupa: Użytkownik

Posty: 668 #320929
Od: 2009-4-26
Jako zwykły amator potrzebuję analizatora zeby czasem zrobić i zestroić antenę, wię SWR , częstotliwość ,impedancja. Nie robię doktoratów więc nie potrzebuję wobuloskopu , analiztora ble,wydruków, ble ,ble....MFJ269 spełnia moje potrzeby ale kosztuje ok. 1200 zł. Dawałem sobie rady samym radiem i tez było dobrze ale czasaqmi to uciązliwe.
_________________
Janusz SP9MAV

sp6lup
14.09.2009 00:31:51
poziom 6



Grupa: Użytkownik

QTH: Krapkowice JO80XL

Posty: 1133 #321795
Od: 2008-8-11
Analizator antenowy dobra rzecz. Ja zadawalam się SWR-metrem. Charakterystykę anteny sporządzam w arkuszu EXCEL-a. Szkoda, że nie ma tanich mierników impedancji anteny.
_________________
VY73! Henryk SP6LUP
http://www.sp-digi.iq24.pl/
https://ambasador.premiummobile.pl/oferta/zkvc21

sp8nth
14.09.2009 11:57:37
poziom 5



Grupa: Użytkownik

Posty: 716 #321915
Od: 2008-9-2
Henryk SP6LUP - tani miernik impedancji anteny to taki który wykonasz sobie sam !!!
Co do excela to jest arkusz excel-a Z-PLOT http://www.max6.pl/downloads.php?cat_id=1&download_id=2 który wczytuje dane bezpośrednio z analizatora MAX4 lub MAX6 - dostępne nie tylko jako gotowce ale w postaci płytek PCB lub KIT.
MAX6 posiada możliwość zapisu danych bezpośrednio na kartę pamięci a potem wczytania danych do standardowego arkusza excela lub Z-plota.


sp6lup
14.09.2009 21:37:56
poziom 6



Grupa: Użytkownik

QTH: Krapkowice JO80XL

Posty: 1133 #322381
Od: 2008-8-11
Grzesiu zgadzam się z twoją opinią, ale mój skromny budżet nie pozwala na złożenie choćby MAX4. Muszę się zadowolić tym co mam. Może kiedyś? Jestem zainteresowany projektem MAX, ale tak jak napisałem "kasa".
_________________
VY73! Henryk SP6LUP
http://www.sp-digi.iq24.pl/
https://ambasador.premiummobile.pl/oferta/zkvc21

sp8nth
15.09.2009 07:39:23
poziom 5



Grupa: Użytkownik

Posty: 716 #322491
Od: 2008-9-2
Niestety cenę takiego analizatora MAX4 lub MAX6 podnoszą układy scalone Analog Device, które są stosunkowo drogie w porównaniu z innymi komponentami, ale porównując pod względem funkcjonalnym z amerykańskimi MFJ-tami i cenowym z ukraińskimi AA to i tak warto zainwestować w MAX-a, w podzespoły lub gotowy przyrząd.
Grzegorz


SP3SWJ
15.09.2009 12:36:29
poziom 6



Grupa: Użytkownik

QTH: JO82LK

Posty: 1518 #322690
Od: 2009-9-15
Witajcie

Pozwolę sobie zabrac głos...

Panowie nie mylcie MIERNIKA z ANALIZATOREM. Miernik pokazuje pomiary dla zadanego punktu ( wartości) - natomiast analizator wizualizuje graficznie odczytany pomiar w jakiejś dziedzinie - w naszym przypadku jest to przeważnie częstotliwość.


Obrazek

http://sp3swj.googlepages.com/heli-kan

Mam pytania do kolegi SP9MAV - >>
Czy miałeś w ręku MAX6 że wygłaszasz o nim takie opinie ???
Czy rozmawiałeś z jakimś użytkownikiem MAX6 lub poczytałeś o tym mierniku ??
Czy robiłeś już pomiary jakimś miernikiem VNA ??

Z czego twoim zdaniem wynika "straganowość" tego miernika ??

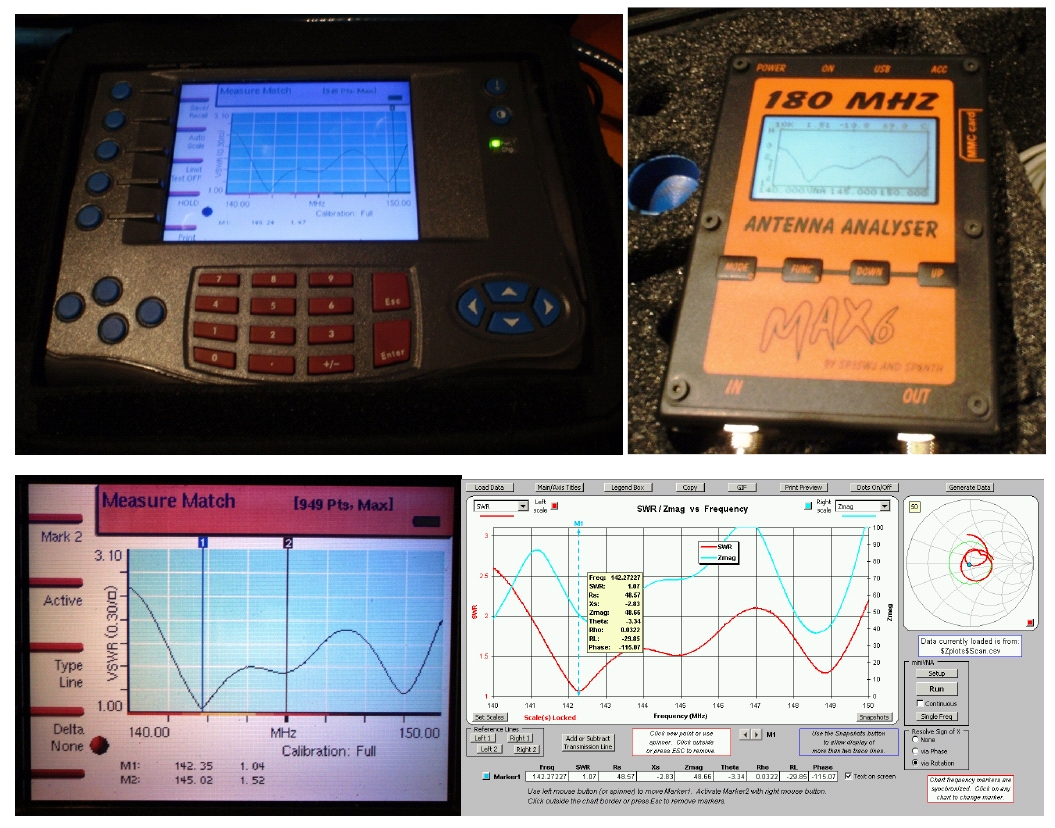

Poniżej porównanie MAX6 z miernikiem którego ceny zaczynaja się od 10000 euro... :-)
Obrazek


Ten miernik którego zdjecia są na linku http://www.max6.pl/news.php?readmore=46 składał Wojtek SP3HZR i robił to własnymi rączkami :-)

Pozdrawiam

SP3SWJ
_________________

Pozdrawiam wszystkich
Jarek SP3SWJ



Electra28.03.2024 11:21:23
poziom 5

oczka

SP3SWJ
15.09.2009 12:43:44
poziom 6



Grupa: Użytkownik

QTH: JO82LK

Posty: 1518 #322692
Od: 2009-9-15


Ilość edycji wpisu: 1
P.S.
W ostatnim Świat radio był opis fajnej anteny ...
http://sp3swj.googlepages.com/sq5nhc_screwdriver_antenna
budowa jej za pomoca zwykłego miernika była by delikatnie mówiąc uciążliwa...

i link do tego porównania z BIRD - bo widzę obcieło obrazek
http://www.sp2swj.sp-qrp.pl/SP3SWJ/MAX6/MAX6_BIRD/MAX6_vs_%20BIRD.htm
_________________

Pozdrawiam wszystkich
Jarek SP3SWJ



sp9mav
15.09.2009 19:35:18
poziom 5

Grupa: Użytkownik

Posty: 668 #322834
Od: 2009-4-26
Już odpowiadam , doskonale sobie zdaje jaka jest róznica między miernikiem a analizatorem ale zwróć proszę uwagę czego temat dotyczy i o co w nim chodzi. Zbieram opinie o tanim mierniku którym mógłbym zestroić antenę bez radia ...czytaj MFJ 269 w tańszej wersji. Jako amator który od czasu do czasu zrobi jakąś antenę nie widzę sensu ani potrzeby wydawania 1300 zł na analizator który posłuży mi godzinę na rok, czasem może nie. Za 1300 zł kupię dobre radio na kf lub trzy pasmową yagę fabryczną.Takie są moje priorytety . Odnośnie Waszego produktu wyrażam tylko opinię o wyglądzie zewnętrznym. Dla mnie wygląda on jak tania chińska zabawka lub plastykowy samograj na odpustowym stole. Wiem ze w analizator włożyliście dużo pracy serca i pewnie pieniędzy jestem pełen podziwu , natomiast obudowa czyli wygląd zewnętrzny jest nietrafiona. Nie tak powinien wyglądać profesjonalny drogi miernik-analizator.Przypominam ze w większości tak jak z kobietami liczy się to pierwsze wrażenie. Na koniec przypominam ze sa to moje czysto subiektywne spostrzeżenia , ew klienta który zanim zapozna sie z możliwościami itp ....najpierw widzi produkt.
Mam nadzieję ze nie podpadłem bo myślę ze kazdy ma prawo wyrazić opinie i nie musi być ona w kazdym punkcie pochwalna.
_________________
Janusz SP9MAV

SP3SWJ
15.09.2009 20:50:30
poziom 6



Grupa: Użytkownik

QTH: JO82LK

Posty: 1518 #322899
Od: 2009-9-15
Witaj SP9MAV :-)

Założony wątek zaczyna się "analizator sp9dhq - miał ktoś? " :-)

Co do plastikowej obudowy - oczywiśce zdajesz sobie sprawę że metalowa obudowa podniosla by koszty - i to zauważalnie.... poruszony

Plastikowa ma wiele zalet... - przede wszystki jak właściciel ja zdewastuje - to dzieki temu że to jest seryjna Z-19 - może sobie wymienić niewielkim nakładem kosztów.

Zresztą ta obudowa ma swoją historię.... rozważałem jakieś dedykowane obudowy - zobacz na samym dole linku http://sp3swj.googlepages.com/galeria_vna_sp - ale kolega który użytkował intensywnie MAX2 nauczył go latać -->> zleciał w ogórdku z 8 metrów na glebę - i nic :-) po namyśle Z19 zwyciężyla cool

Zauważ że Z19 mieści się w kieszeni w spodniach - co jest ważne jak wybieramy sie na dach. Prądu w MAX6 starcza na ponad 4 godziny pomiarów a dodatkowo nieużywany wyłącza się. Pomiary możesz zapisywac na karcie pamięci - w chwili obecniej zapiszesz 127 pomiarów ... każdy standardowo 1000 punktów pomiarowych - ale możesz zapisywać 10000 punktów pomiaru. Potem pomiary oglądasz za pomocą Zplot.

Możesz też podczepić MAX6 w ponkcie zasilaia anteny i go podnieśc z antena - a następnie pilotem zdalnego sterowania zapisac pomiary na karcie pamięci SD. Zmiany ustawień MAX6 możesz słuchac na radiu AM lub FM na dowolnej częstotoliwości - MAX6 GADA pan zielony co nim ustawiasz... taki dziwny

Docelowo w nowej wersji programu bedzie odczytywanie pomiarów dla kilku ustawionych QRG.

ITD... nie bedę zanudzął co potrafi miernik.. a także co to jest SVNA


Wracając do kolorystyki :-) nie moja wina że nie lubisz pomarańczowego koloru :-)



_________________

Pozdrawiam wszystkich
Jarek SP3SWJ



sp9mav
17.09.2009 20:44:48
poziom 5

Grupa: Użytkownik

Posty: 668 #324070
Od: 2009-4-26
Nie rozumiemy sie chodzi o tzw dressing
_________________
Janusz SP9MAV

SP3SWJ
17.09.2009 22:12:48
poziom 6



Grupa: Użytkownik

QTH: JO82LK

Posty: 1518 #324166
Od: 2009-9-15
cool "dressing" to mi kojarzy sie z jedzeniem ..... bardzo szczęśliwy

_________________

Pozdrawiam wszystkich
Jarek SP3SWJ



sp9mav
17.09.2009 23:06:34
poziom 5

Grupa: Użytkownik

Posty: 668 #324207
Od: 2009-4-26


Ilość edycji wpisu: 1
też...pewnie dlatego analizator wygląda mi jak chińska zupka w proszku. Pozdrawiam
_________________
Janusz SP9MAV

SP3SWJ
22.09.2009 11:25:00
poziom 6



Grupa: Użytkownik

QTH: JO82LK

Posty: 1518 #326853
Od: 2009-9-15
:-) nie podchodź do tematu jak kobieta :-)

... jak byś kiedyś poużywał to byś zrozumiał różnicę cool

MAX6 jest bardzo mały i pomarańczowy ale potrafi dużo więcej niż czarna konkurencja taki dziwny

_________________

Pozdrawiam wszystkich
Jarek SP3SWJ



sp9mrn
22.09.2009 15:29:21
poziom najwyższy i najjaśniejszy :-)

Grupa: Użytkownik

QTH: Gliwice JO90IG

Posty: 3182 #326978
Od: 2009-6-22
Powinien być jeszcze bardziej pomarańczowy :-) Szkoda, że dostępne obudowy są tylko szare i czarne.
Jak rzuciłem kiedyś mojego vna na szary dach, to go mało nie zadeptałem (szpanersko pomalowałem obudowę srebrnym młotkowym hammerite). Są przypadki, kiedy popieram jaskrawe kolory.
Trzeba też pamiętać o tym, że max-y pozwalają na więcej niż tylko prosty pomiar anten, no a natychmiastowa dostępność wykresów pozwala na zrobienie np dipola w warunkach polowych za pomocą dwóch szybkich cięć. :-)
MAc
sp9mrn
_________________
https://www.facebook.com/RadioamatorzyPolscy

SP6VGB
22.09.2009 17:35:04
poziom 3



Grupa: Użytkownik

QTH: Wrocław

Posty: 157 #327070
Od: 2009-4-16


Ilość edycji wpisu: 1
Witam
A od kiedy kolor obudowy , czy jej kształt ma wpływ na dokładność pomiaru?
Jest jaki jest , grunt że dobrze działa i to jest najważniejsze .
73 de SP6VGB Bartosz
_________________
73 de SP6VGB Bartosz
145.350 Mhz.
