Antena na dachu bloku

Dach stosunkowo nieduży, ale wysoko

SQ8NXC
25.03.2017 18:27:45
poziom 3



Grupa: Użytkownik

Posty: 188 #2412338
Od: 2008-10-5
Hej,
dostałem pozwolenie na montaż anteny na dachu bloku i byłem już obejrzeć jak to tam wygląda. Generalnie lokalizacja jest ok, bo blok 10 piętrowy i brak większych przeszkód w okolicy, ale wydaje mi się troche mały, bo delta na 80 metrów sie raczej nie zmieści. smutny
Tak wygląda to na google mapsach. Czarną strzałką zaznaczyłem miejsce, skąd będę sprowadzał kabel na dół.

Obrazek

A tutaj kilka prawdziwych fotek z dachu.
Obrazek Obrazek

Tutaj widać komin po mojej stronie obok którego chce sprowadzać kabel na dół. Samo sprowadzenie kabla nie jest problemem, to mam już rozwiązane.

Obrazek Obrazek

Co do pasm jakie mnie interesują to najbardziej 80m, 40m, 20m, może też 10 metrów.
Z wymiarów dachu wynika niestety, że delta na 80 metrów się nie zmieści. Może delta na 40 metrów i stroić skrzynką na 80? Da się? Albo zupełnie coś innego? Nie chcę raczej nic pionowego, żeby nie rzucało się w oczy. Co proponujecie?

Druga sprawa to na pewno będą potrzebne jakieś maszty, bo niezależnie co powieszę, to i tak trzeba się będzie trochę odsunąć do dachu. Obejmy kominowe chyba tutaj średnio się nadadzą do tych kominów. Poza tym, nie chce tu też inwestować przesadnie dużo, bo nie wiem jak długo pomieszkam w tym bloku. Co można tutaj zaimprowizować niedużym kosztem?
_________________
Pozdrawiam, Mateusz SQ8NXC

Electra28.03.2024 10:40:23
poziom 5

oczka

SQ5TDZ
25.03.2017 18:43:25
poziom 4

Grupa: Użytkownik

QTH: Warka

Posty: 288 #2412343
Od: 2013-2-16


Ilość edycji wpisu: 1
żeby nie rzucało się w oczy to zapomnij ale 10 piętro to i tak za bardzo nie widać maszt 3 metry(na legalu) i dipol na 40 na 20m iv na 80 to troche za mało ale jak masz pozwolenie to zainteresuj sie anteną na wyższe pasma np hex beam(samemu zrobić) albo delta M0PLK
_________________
Andrzej SQ5TDZ
Log4Om v.2.FlDigi.Jtdx
Kenwood Ts590sg + Hex-Beam + 2 Dipole 80m,40m

SP2LIG
25.03.2017 19:05:53
moc !!!
wydawało się ze wiecej już sie nie da ale jednak !



Grupa: Użytkownik

QTH: GDYNIA

Posty: 12994 #2412348
Od: 2009-3-16
Z deltą to raczej będziesz miał kłopot ale dipole iV na 80, 40, i 20m zadowalą Ciebie w 100%. Dipol na 80m może mieć załamane ramiona. Oczywiście możesz dołożyć dipole na pozostałe pasma. Całość zasilana jednym fiderem.
Żebyś nie wpędził się w koszty to linkę miedzianą w plastykowej koszulce kup w hurtowni. Całą resztę robisz sam. Dla bezpieczeństwa żeby wyeliminować ewentualną możliwość wykluczającą to że będziesz wchodził sąsiadom w pralkę lub lodówkę o RTV nie wspominam dodaj balun 1/1, najlepiej gotowca.
______________
Greg SP2LIG

SQ2DMX
25.03.2017 19:06:27
poziom 4



Grupa: Użytkownik

QTH: JO92mp

Posty: 290 #2412349
Od: 2011-3-17
Na 80/40m wejdzie Ci antena typu W735 - to dipol na 7MHz z dołożonymi cewkami skracającymi dla pasma 3,5MHz.
Koszt niewielki jak robisz własnoręcznie.

Mam u siebie na bloku i jakoś działa - na 7 bardzo przyzwoicie na 3,5 oczywiście gorzej - tu stroi się wąsko i musisz wybrać czy odcinek CW czy SSB - bez skrzynki na 3,5 można pracować w zakresie około 50kHz.

Na 14MHz możesz postawić GP własnego wykonania, choćby z anteny od CB (około 5,5m) z wywaloną cewką.

To co napisałem w przypadku własnego wykonania zamyka się w kwocie 200-300 zł na anteny plus oczywiście jakiś maszt i jego mocowanie.

Jeśli ma być drożej/lepiej na wyższych pasmach to do dipola W735 dołóżyć można albo GP5 albo GP7. (u mnie na bloku w735 i gp7 - jakoś da się żyć choć GP w mieście jest dość głośną anteną)
_________________
Arek

CW

sp9ikf
25.03.2017 19:10:23
poziom 6

Grupa: Użytkownik

QTH: JO90GC, Rybnik

Posty: 1187 #2412351
Od: 2010-3-17
Witam,
w tych warunkach zacznij od niestety od anteny pionowej multiband np GP7 lub podobna. działa od 40m w góre. powieszenie drutów kilka metrów nad dachem to.. pomyłka.
Druty potrzebuja wolnej przestrzeni czyli zawieszenia pomiędzy blokami.

powodzenia

jacek sp9ikf

SQ8NXC
25.03.2017 19:19:25
poziom 3



Grupa: Użytkownik

Posty: 188 #2412353
Od: 2008-10-5
Nie mam doświadczenia z deltami czy też ogólnie pętlami, ale jeśli otoczyłbym cały dach ok. 85-87 metrami drutu, to czy jest jakaś szansa, że mi się to zestroi gdzieś sensownie?

SP2LIG, czy kawałki ramion dipola na 80m, które się nie zmieściły mogą być załamane pod kątem prostym?
_________________
Pozdrawiam, Mateusz SQ8NXC

SP2LIG
25.03.2017 19:35:56
moc !!!
wydawało się ze wiecej już sie nie da ale jednak !



Grupa: Użytkownik

QTH: GDYNIA

Posty: 12994 #2412357
Od: 2009-3-16
    SQ8NXC pisze:

    Nie mam doświadczenia z deltami czy też ogólnie pętlami, ale jeśli otoczyłbym cały dach ok. 85-87 metrami drutu, to czy jest jakaś szansa, że mi się to zestroi gdzieś sensownie?

    SP2LIG, czy kawałki ramion dipola na 80m, które się nie zmieściły mogą być załamane pod kątem prostym?



SQ8NXC.

Mogą, jedno ramię mojego dipola na 80m jest załamane pod kątem ostrym ok 80 stopni. Jedno z ramion właśnie to załamane jest nad dachem na wysokości ok 0,7-1m, drugie jest w wolnej przestrzeni. Dipol (linka miedziana w plastykowej koszulce, 6mm2) wisi ok 15 lat i nie potrzebna była/jest jakakolwiek ingerencja. Z odbioru i nadawanie jestem zadowolony. Do załamania użyty został bloczek.
Moje pierwsze anteny na KF to właśnie były trzy dipole iV(80,40,20m). Na dzień dzisiejszy pozostał tylko ten na pasmo 80m.
____________
Greg SP2LIG

sp9ikf
25.03.2017 19:38:25
poziom 6

Grupa: Użytkownik

QTH: JO90GC, Rybnik

Posty: 1187 #2412358
Od: 2010-3-17
Om Mateuszu,
antena pozioma, petla, otwarta itp potrzebuje przestrzeni. przyjeta poprzez badania minimalna wysokośc zawieszenia aby uzyskac założone przez konstruktora parametry to 1/2 lambda nad ziemia czyli w twoim przypadku nad dachem. reszta to matematyka.

pozdro
jacek sp9ikf

sp3suz
25.03.2017 19:52:09
poziom najwyższy i najjaśniejszy :-)

Grupa: Użytkownik

QTH: JO72SV

Posty: 3376 #2412361
Od: 2011-3-19
Proponuje tzw. dipol pętlowy na 80 metrów, da się jeszcze pracować na 40 metrów całkiem dobrze. Niziutkie maszciki ( trzy bo kawał anteny i środek trzeba podnieść) ale daje radę. bardzo szczęśliwy
_________________
Pijmy piwo jedzmy śledzie , będziem silni jak niedzwiedzie!

SQ9KFW
25.03.2017 20:22:55
poziom 6



Grupa: Użytkownik

QTH: JO90QN

Posty: 1071 #2412372
Od: 2011-2-22
    sp9ikf pisze:

    ........ powieszenie drutów kilka metrów nad dachem to.. pomyłka.
    Druty potrzebuja wolnej przestrzeni czyli zawieszenia pomiędzy blokami.

    powodzenia

    jacek sp9ikf


Nie przesadzajmy. Jak się nie ma co się lubi, to się lubi co się ma wesoły
Pewnie, że aby antena drutowa wykorzystała w pełni swoje możliwości, to powinna wisieć co najmniej na wysokości połowy długości fali, ale zawieszona niżej też działa (choć oczywiście gorzej). Ja przez jakiś czas miałem W3DZZ zawieszoną nisko nad dachem bloku (4m końce anteny i ok. 3 metrów środek) i jakoś robiłem łączności bez problemu po całej Polsce i Europie. Na rozwieszenie anteny pomiędzy blokami niestety nie dostałem zgody.

_________________
Pozdrawiam.
Mirek SQ9KFW

ante1000
25.03.2017 21:04:14
poziom 4

Grupa: Użytkownik

QTH: Kraków

Posty: 312 #2412379
Od: 2016-1-20
Proponuję wielopasmowy dipol niesymetryczny (np. taki jak Fritzel FD-4 który stroi od 80 do 10m ) - ponieważ antena nierezonansowa zasilana koncentrykiem +skrzynka nie mają sensu (duże straty w fiderze).
Alternatywnie proponuję wielopasmową antenę GP7 (od Waldka sp7gxp) - z daleka jest podobna do anteny CB. Mam taką i jest to rewelacja, szczególnie jak będziesz miał ją na wysokim bloku (-> niski kąt promieniowania).

Pozdrawiam, Aleks
_________________



Electra28.03.2024 10:40:23
poziom 5

oczka

sp9ikf
25.03.2017 21:55:28
poziom 6

Grupa: Użytkownik

QTH: JO90GC, Rybnik

Posty: 1187 #2412388
Od: 2010-3-17
Witam,
Om Mirku, nadawałem już z przysłowiowego karnisza ale przeciez nie oto chodzi. podstawą sukcesu jest ANTENA, nie radio, nie skrzynka tylko ANTENA.
po przeprowadzce na wies na szybko wykonałem G5RV z jeszcze osiagalnym w tamtych czasach płaskim kablem 300 OHm. antena wisiała 5 i 3 m nad ziemia i też było coś słychac, a na 20m wychodziła nawet JA.
Jeśli jednak jest możliwośc to trzeba zrobic wszystko aby antene ulokować w mozliwie najkorzystniejszych warunkach. TO ANTENA JEST PODSTAWA SUKCESU. jesli macie koledzy watpliwości to odsyłam do historii krótkofalarstwa.

powodzenia
jacek sp9ikf

SQ9J
26.03.2017 00:20:54


Grupa: Użytkownik

QTH: Kraków

Posty: 12 #2412411
Od: 2016-12-18
Chłopie ! ;-) ... HEXBEAM od Waldka i ogień ! ;-) ... Parę metrów maszt w górę i będzię pięknie. Na 80 i 40m też coś znajdziesz skróconego.

Pozdrowienia - JUREK SQ9J :-)
_________________
http://www.qrz.com/db/sq9j

I often work with QRP (1 to 5 watts) - my transceiver FLEXRADIO 6400.

My Antennas:

Ultrabeam 6 Band Beam, 3 El. 6-20m + Full size 40m + shortened dipole 80m ( made in SP1BKS ).

Amplifier :

I DO NOT USE :-).

sq5nwa
26.03.2017 11:49:07
poziom 5



Grupa: Użytkownik

QTH: Warszawa

Posty: 705 #2412465
Od: 2009-11-14
Hy Gain AV 680. Nie wiem jak na 80m, ale od 40 jest rewelacyjna - 8 lat pracuję na AV-640. Mam identyczne warunki na dachu.
_________________
Artur-SQ5NWA



sq5nwa
26.03.2017 11:58:01
poziom 5



Grupa: Użytkownik

QTH: Warszawa

Posty: 705 #2412468
Od: 2009-11-14


Ilość edycji wpisu: 1
Przepraszam, nie doczytałem, że szukasz nisko kosztowych rozwiązań. Gdybyś jednak zdecydował się na nieco więcej wydatku to av-640 polecam w 100%.
_________________
Artur-SQ5NWA



sp5nvx
26.03.2017 14:04:08
poziom 6



Grupa: Użytkownik

Posty: 1564 #2412491
Od: 2009-2-22


Ilość edycji wpisu: 4
Obrazek

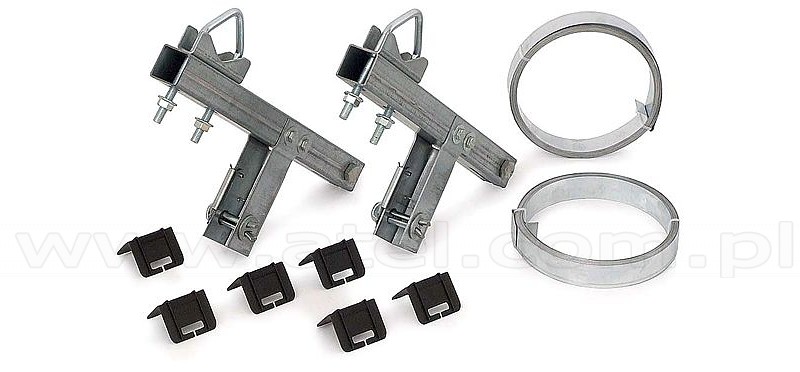

Ja bym zrobił 4 maszty mocowane obejmami, pierwszy (bordowy) na pionową antenę oraz trzy na FD4. Jedno ramię opada niżej ale w wolnej przestrzeni! Obejmy najlepiej zakładać po dwie aby ustabilizować maszt, nawet blisko siebie jak miejsce pozwala, sam maszt musi mieć odciąg przeciwny do anteny. Ja to nawet 3 obejmy zakładam jak jest miejsce.

Obrazek

Obrazek
_________________
73!
Tom

sq3mve
26.03.2017 20:31:00
poziom 6



Grupa: Użytkownik

QTH: JO82MB

Posty: 985 #2412580
Od: 2011-2-24
Witam

Zamiast obejm kominowych proponuję udać się na najbliższe złomowisko i odkupić za grosze jakieś kawałki ceownika, po dwa na dłuższe boki komina.
Do tego pręty gwintowane 8 - 10 mm.
Konstrukcja będzie zdecydowanie bardziej wytrzymała niż owe obejmy.

Pozdrawiam
_________________
Mariusz SQ3MVE
http://sq3mve.marph.pl
-----------------------------------
Dobrze jest gdy satysfakcja mówiącego nie przewyższa znacznie satysfakcji słuchających.
Jerzy Bralczyk
-----------------------------------
Najlepszy hosting w Polsce już od 100 zł.

SP6FPH
26.03.2017 22:35:08
poziom 5

Grupa: Użytkownik

Posty: 773 #2412605
Od: 2012-3-15
Kolego Mateuszu .

Mieszkam podobnie jak kolega w bloku 11-to pietrowym.

Do do nadawania ,

do dxowania

najlepsza jest antena ponowa.

Na dachu mojego budynku nadal stoi 14AVQ z przeciwagami od Waldka SP7DXP.Kupilem ja w 1988.

Z czasem nabralem do tej anteny bardzo dużego zaufania.

Powod, wielka skuteczność w dowolywaniu się do dx-ow.

Nie zastanowiasz się na jaki kierunek ustawić antene, czas się liczy, kto pierwszy ten lepszy .

Anteny drutowe stosowalbym do słuchania ,jezeli masz mozliwosc sluchac na innych antenach niż nadajesz i do zucia szmat na 80-ce.

Mam już nowa antene pionowa , chce ta nowa zastapic 14AVQ ze względu na czas eksploatowania .

Takie jest moje doświadczenie.

73 Jozek, SP6FPH

ante1000
26.03.2017 22:54:28
poziom 4

Grupa: Użytkownik

QTH: Kraków

Posty: 312 #2412611
Od: 2016-1-20
Potwierdzam, wertikal od Waldka GXP na wysokim budynku to jest to!
