| Część SWR-ów sprzedawanych z opisem "do CB radia" w specyfikacji ma zakres np. 1,8-30 MHz. Niektóre mają nawet do 500MHz. O ile ta druga wersja wydaje mi się wątpliwa (?), to zakładam, że jak coś mierzy 27MHz to i jest szansa, że 28 zmierzy. Zastanawiam się też, na ile producent/dystrybutor byłby gotów wprost kłamać w specyfikacji.
Do bardziej doświadczonych kolegów mam pytanie: czy próbowaliście empirycznie sprawdzić przydatność takich reflektometrów "do CB radia" w szerszym zakresie KF? Chodzi mi o użycie tego przyrządu na 20 i 40m z mocą nie przekraczającą 10W.
_________________
\Michał | | | | | Electra | 19.04.2024 06:14:28 |
 |
| | | | | sp9fys | 07.10.2015 22:05:05 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 1667 #2185589
Od: 2010-11-28
Ilość edycji wpisu: 2 |
Nic nie stoi na przeszkodzie, żeby SWR-miarkę dla CB używać na niższych pasmach, tym bardziej na 28MHz. Trzeba mieć jednak świadomość, że czułość "pomiaru" jest proporcjonalna do częstotliwości. Być może o ile w pasmie 20m dokładność wskazań chociaż niewielka, będzie jeszcze do przyjęcia, to na 40-tce po prostu może nawet braknąć napięcia do pełnego wychylenia dla kalibracji przy tak małej mocy.
_____________
R.
_________________
R.
Try not. Do. Or do not. There is no try.
Yoda
| | | | | sq6ade | 07.10.2015 22:10:28 |
Grupa: Użytkownik
QTH: Wrocław (Breslau) Party-n
Posty: 15112 #2185592
Od: 2008-3-21
| Chodzi o sprzężenia na liniach pomiarowych. Im niższa F tym muszą być większe lub większa moc.
Wykorzystać można obudowę i elementy DC a resztę dorobić ze znanych od lat poblikacji.
_________________
Wiosna się budzi w całej naturze
Witana rzewnym słowików pieniem,
W zielonym gaju, ponad strumieniem,
Kwitną prześliczne dwie róże.
 | | | | | SQ3MIS | 07.10.2015 22:11:21 |
Grupa: Użytkownik
QTH: Poznań
Posty: 540 #2185593
Od: 2015-9-24
Ilość edycji wpisu: 1 | SP1AP pisze: Może by ktoś potrafił przerobić nawet taki CB 200W na cały zakres KF?
No właśnie chodzi mi o nie-przerabianie czy tam bez-przerabianie
**
Tylko czy ktoś to sprawdził..?
_________________
\Michał | | | | | sp5it | 07.10.2015 22:16:28 |
Grupa: Użytkownik
QTH: KO02OI
Posty: 7256 #2185596
Od: 2009-12-28
| Zamiast anteny podłącz rezystor 100 Ohm o mocy odpowiedniej. Reflektometr, który pokaże wynik najbliższy 2 będzie się nadawał.
M
_________________
***** ***
You can't have too many antennas...
 | | | | | frantastic | 07.10.2015 22:39:29 |
Grupa: Użytkownik
QTH: Olsztyn
Posty: 477 #2185610
Od: 2015-6-17
| Myślę, że nie ma jednej odpowiedzi na tak postawione pytanie. Reflektometr, jak każdy przyrząd pomiarowy, oprócz wyspecyfikowania zakresu częstotliwości, powinien mieć wyspecyfikowane inne parametry jak choćby klasę dokładności. Z pewnością w prostych przyrządach dokładność będzie też zależała od poziomu mierzonych mocy. Każdy reflektometr do CB może zachowywać się inaczej nawet z tej samej firmy, bo to z natury gadżety proste i niedokładne. Proponuję więc, we własnym zakresie sprawdzić dokładność. Wystarczy użyć w miarę skalibrowanego obciążenia sztucznego 50 omów, co przy mocy 10 Watt nie jest kosztem finansowym. Tym bardziej, że sztuczne obciążenie i tak przyda się do innych celów antenowo-fiderowych. Jeżeli na sztucznym obciążeniu wskazania będą prawidłowe to z pewnym przybliżeniem można będzie uznać, że na antenie prawdziwej wskazania będą zbliżone do prawidłowych. Możesz przeczytać choćby ten artykuł:
http://ot14.pzk.org.pl/download/Pomiar_SWR-teoria_i_praktyka.pdf
a dowiesz się jak udoskonalić miernik CB gdyby ten okazał się niewystarczająco dokładny.
Pozdrawiam. Franek R.
_________________
Teoria i praktyka to immanentne części jednej całości. | | | | | sp3cmx | 07.10.2015 23:48:58 |
Grupa: Użytkownik
QTH: Gorzów Wielkopolski
Posty: 203 #2185648
Od: 2009-4-13

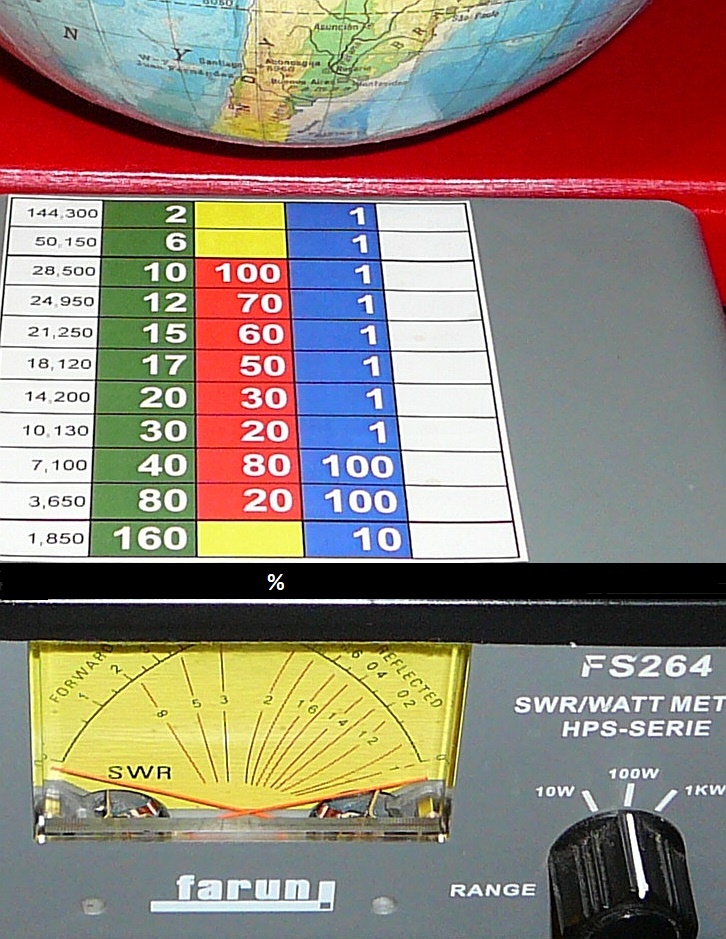

| Od roku używam FS264 farun. Mierzy dobrze SWR od 1,8 do 50 MHz. Kupiłem, żeby przerobić na wszystkie pasma KF.
Okazało się, że nie jest to konieczne. Na 28 MHz pomiar mocy jest ok, natomiast na każdym niższym paśmie wskazania mocy są co raz mniejsze - najmniejsze na 1,8 MHz. Zaznaczam jeszcze raz, że pomiar współczynnika fali stojącej (SWR) na wszystkich pasmach jest dobry. Porównałem wskazania SWR i mocy z dobrym, sprawdzonym miernikiem i zrobiłem tabelę przeliczania mocy dla poszczególnych pasm. Dodatkowo wstawiłem diody LED RGB i mam podświetlenie miernika w dowolnym kolorze. Tabela naklejona na przyrząd podaje wskazania mocy w procentach dla poszczególnych pasm.
http://www.ampr.poznan.ws/users/sp3cmx/SWRgreen.jpg
http://www.ampr.poznan.ws/users/sp3cmx/FS264.jpg
_________________
Equipment: IC-7300, TS-2000, TM-D710, TH-F6A, IC-E92D, PA KF 500W, 4 el. beam 15-6m 35 up, 5 el. na 2m, 8 el. na 70cm DK7ZB,
i 2 el. HB9CV na 6m i 4m 12m up, Loop 81m H 32m up, GP V-2000 12m up, SPX300S mobile, SG-7900 portable/mobile.
QRV: HF, VHF, UHF - CW, SSB, FM, SSTV, RTTY, APRS, DIGI mode (FT8, PSK, JT-65A, JT-6M, JT-9, DV (też D-Star, EchoLink, Remote Control).
Operator: SR3G, SR3GO, SR3NDG, SR3NJE, SP3PAA, Member of: PZK, SPDXC, PKUKF, PKRVG, PGAPRS, SPOTC (wiceprezes),
REBEL DX Group, SP3PAA (kier. r-stacji), SP3YPR.
e-mail: sp3cmx@tlen.pl
http://www.youtube.com/results?search_query=sp3cmx&aq=f
http://www.ampr.poznan.ws/users/sp3cmx/index.html | | | | | SP1AP | 07.10.2015 23:57:54 |
Grupa: Użytkownik
QTH: Restricted Area
Posty: 5517 #2185654
Od: 2011-5-3
UŻYTKOWNIK ZABLOKOWANY
Ilość edycji wpisu: 1 | sp3cmx pisze: Od roku używam FS264 farun. Mierzy dobrze SWR od 1,8 do 50 MHz. Kupiłem, żeby przerobić na wszystkie pasma KF.
Okazało się, że nie jest to konieczne. Na 28 MHz pomiar mocy jest ok, natomiast na każdym niższym paśmie wskazania mocy są co raz mniejsze - najmniejsze na 1,8 MHz. Zaznaczam jeszcze raz, że pomiar współczynnika fali stojącej (SWR) na wszystkich pasmach jest dobry. Porównałem wskazania SWR i mocy z dobrym, sprawdzonym miernikiem i zrobiłem tabelę przeliczania mocy dla poszczególnych pasm. Dodatkowo wstawiłem diody LED RGB i mam podświetlenie miernika w dowolnym kolorze. Tabela naklejona na przyrząd podaje wskazania mocy w procentach dla poszczególnych pasm.
http://www.ampr.poznan.ws/users/sp3cmx/SWRgreen.jpg
http://www.ampr.poznan.ws/users/sp3cmx/FS264.jpg
Mieciu, ale te LED'y zasilasz osobno, czy świecą pod wpływem napięcia w.cz. w przyrządzie?
Zakładam,że osobno bo inaczej podświetlenie byłoby migające w takt modulacji? | | | | | SQ3MIS | 08.10.2015 00:04:26 |
Grupa: Użytkownik
QTH: Poznań
Posty: 540 #2185657
Od: 2015-9-24
| Bardzo ładnie!  tylko niepokoi mnie ten spadek pomiaru mocy na niższych pasmach. Faktycznie przy krzyżowym reflektometrze i mocy kilku watòw wskazówki mogą nie drgnąć nawet... Dlatego myślałem raczej o takim z kalibracją.
_________________
\Michał | | | | | sp3cmx | 08.10.2015 00:21:12 |
Grupa: Użytkownik
QTH: Gorzów Wielkopolski
Posty: 203 #2185661
Od: 2009-4-13
| Zbig, oczywiście do podświetlenia zasilanie zewnętrzne.
Michał, krzyżowy SWR meter jest zdecydowanie lepszy i wygodniejszy w użyciu - nie musisz nic przełączać-kalibrować i widzisz w czasie nadawania cały czas moc padającą, odbitą i SWR. Masz tez pełną kontrolę sprawności anteny i PA. Dla mocy nie przekraczajacej 10W na 20m i 40m wskazania będą akceptowalne. Przełącznik mocy powinien wówczas być ustawiony na 10W.
_________________
Equipment: IC-7300, TS-2000, TM-D710, TH-F6A, IC-E92D, PA KF 500W, 4 el. beam 15-6m 35 up, 5 el. na 2m, 8 el. na 70cm DK7ZB,
i 2 el. HB9CV na 6m i 4m 12m up, Loop 81m H 32m up, GP V-2000 12m up, SPX300S mobile, SG-7900 portable/mobile.
QRV: HF, VHF, UHF - CW, SSB, FM, SSTV, RTTY, APRS, DIGI mode (FT8, PSK, JT-65A, JT-6M, JT-9, DV (też D-Star, EchoLink, Remote Control).
Operator: SR3G, SR3GO, SR3NDG, SR3NJE, SP3PAA, Member of: PZK, SPDXC, PKUKF, PKRVG, PGAPRS, SPOTC (wiceprezes),
REBEL DX Group, SP3PAA (kier. r-stacji), SP3YPR.
e-mail: sp3cmx@tlen.pl
http://www.youtube.com/results?search_query=sp3cmx&aq=f
http://www.ampr.poznan.ws/users/sp3cmx/index.html | | | | | sp3cmx | 08.10.2015 00:28:45 |
Grupa: Użytkownik
QTH: Gorzów Wielkopolski
Posty: 203 #2185662
Od: 2009-4-13
| Oczywiście można ten przyrząd przerobić tak, żeby pokazywał moc poprawną na poszczególnych pasmach. Ale to już jest zadanie nie dla początkujących elektroników. Szczególnie uzyskanie poprawnych wskazań mocy na wszystkich pasmach nie jest takie proste.
_________________
Equipment: IC-7300, TS-2000, TM-D710, TH-F6A, IC-E92D, PA KF 500W, 4 el. beam 15-6m 35 up, 5 el. na 2m, 8 el. na 70cm DK7ZB,
i 2 el. HB9CV na 6m i 4m 12m up, Loop 81m H 32m up, GP V-2000 12m up, SPX300S mobile, SG-7900 portable/mobile.
QRV: HF, VHF, UHF - CW, SSB, FM, SSTV, RTTY, APRS, DIGI mode (FT8, PSK, JT-65A, JT-6M, JT-9, DV (też D-Star, EchoLink, Remote Control).
Operator: SR3G, SR3GO, SR3NDG, SR3NJE, SP3PAA, Member of: PZK, SPDXC, PKUKF, PKRVG, PGAPRS, SPOTC (wiceprezes),
REBEL DX Group, SP3PAA (kier. r-stacji), SP3YPR.
e-mail: sp3cmx@tlen.pl
http://www.youtube.com/results?search_query=sp3cmx&aq=f
http://www.ampr.poznan.ws/users/sp3cmx/index.html | | | | | Electra | 19.04.2024 06:14:28 |
|
| | | | | sp3cmx | 08.10.2015 00:57:07 |
Grupa: Użytkownik
QTH: Gorzów Wielkopolski
Posty: 203 #2185666
Od: 2009-4-13

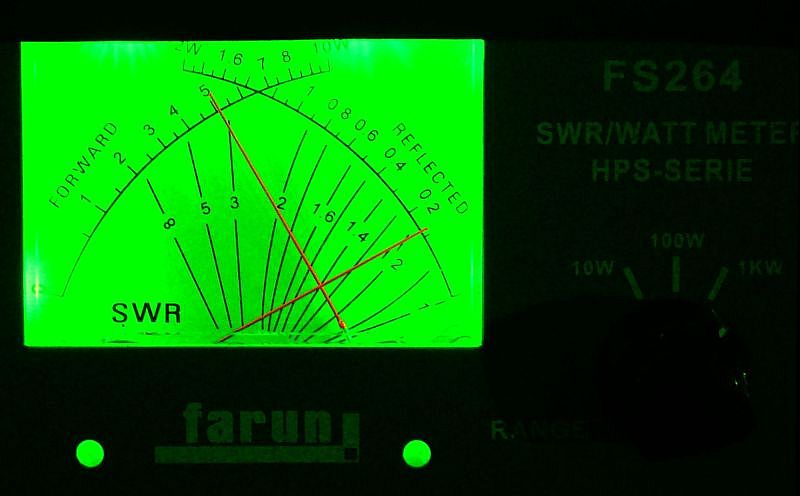

Ilość edycji wpisu: 1 | Na poniższym zdjęciu widać pomiar na 28,500 MHz przy mocy doprowadzonej 500W, odbitej powyżej 10W i SWR 1:1,4 (na przecięciu wskazówek)
_________________
Equipment: IC-7300, TS-2000, TM-D710, TH-F6A, IC-E92D, PA KF 500W, 4 el. beam 15-6m 35 up, 5 el. na 2m, 8 el. na 70cm DK7ZB,
i 2 el. HB9CV na 6m i 4m 12m up, Loop 81m H 32m up, GP V-2000 12m up, SPX300S mobile, SG-7900 portable/mobile.
QRV: HF, VHF, UHF - CW, SSB, FM, SSTV, RTTY, APRS, DIGI mode (FT8, PSK, JT-65A, JT-6M, JT-9, DV (też D-Star, EchoLink, Remote Control).
Operator: SR3G, SR3GO, SR3NDG, SR3NJE, SP3PAA, Member of: PZK, SPDXC, PKUKF, PKRVG, PGAPRS, SPOTC (wiceprezes),
REBEL DX Group, SP3PAA (kier. r-stacji), SP3YPR.
e-mail: sp3cmx@tlen.pl
http://www.youtube.com/results?search_query=sp3cmx&aq=f
http://www.ampr.poznan.ws/users/sp3cmx/index.html | | | | | SP1AP | 10.10.2015 13:29:49 |
Grupa: Użytkownik
QTH: Restricted Area
Posty: 5517 #2186823
Od: 2011-5-3
UŻYTKOWNIK ZABLOKOWANY | Dzięki Mieciu za informację!
Wczoraj kurier przyniósł taki sam jak Twój i faktycznie po podłączeniu wskazuje SWR nawet na 40-ce i 80-ce.
Wprawdzie muszę przełączać na zakres 10W, ale przy mojej pseudo-antenie to nic dziwnego.
Ogólnie za 95PLN to jest super tanio, jeszcze tylko doprowadzę zasilanie i założę LED'y.  | | | | | SQ3MIS | 10.10.2015 14:27:06 |
Grupa: Użytkownik
QTH: Poznań
Posty: 540 #2186847
Od: 2015-9-24
| A sprawdźcie panowie jeśli można prosić, czy przy 5 watach coś pokazuje na dolnych pasmach?
_________________
\Michał | | | | | SP1AP | 10.10.2015 17:53:50 |
Grupa: Użytkownik
QTH: Restricted Area
Posty: 5517 #2186922
Od: 2011-5-3
UŻYTKOWNIK ZABLOKOWANY
Ilość edycji wpisu: 2 | No nie, przecież napisałem, że do pokazywania wychyleń muszę go ustawiać na najniższą moc, czyli 10W, a pokazuje mi jeśli mam conajmniej 30W mocy wyjściowej z TRX'a.
Ale wychylenia są i skrzyżowanie wskazówek pokazuje SWR.
Na badziewiastym drucie mam SWR 1,3 i z reguły na tych 30 Watach dobrze mnie słychać, dostaję przyzwoite raporty na 40-ce i 80-ce!
Jakby nie patrzeć to za 95PLN kupisz zaledwie byle jaki 1-wskazówkowy dla CB, a tu masz wskazania na KF. | | | | | SQ3MIS | 10.10.2015 19:05:52 |
