Skrócony dipol na pasmo 80m

Funk Amateur 7-2015

SQ6KIN
24.06.2015 15:53:31
poziom 6



Grupa: Użytkownik

QTH: Lubliniec / DL

Posty: 1045 #2131602
Od: 2010-11-26
witam,

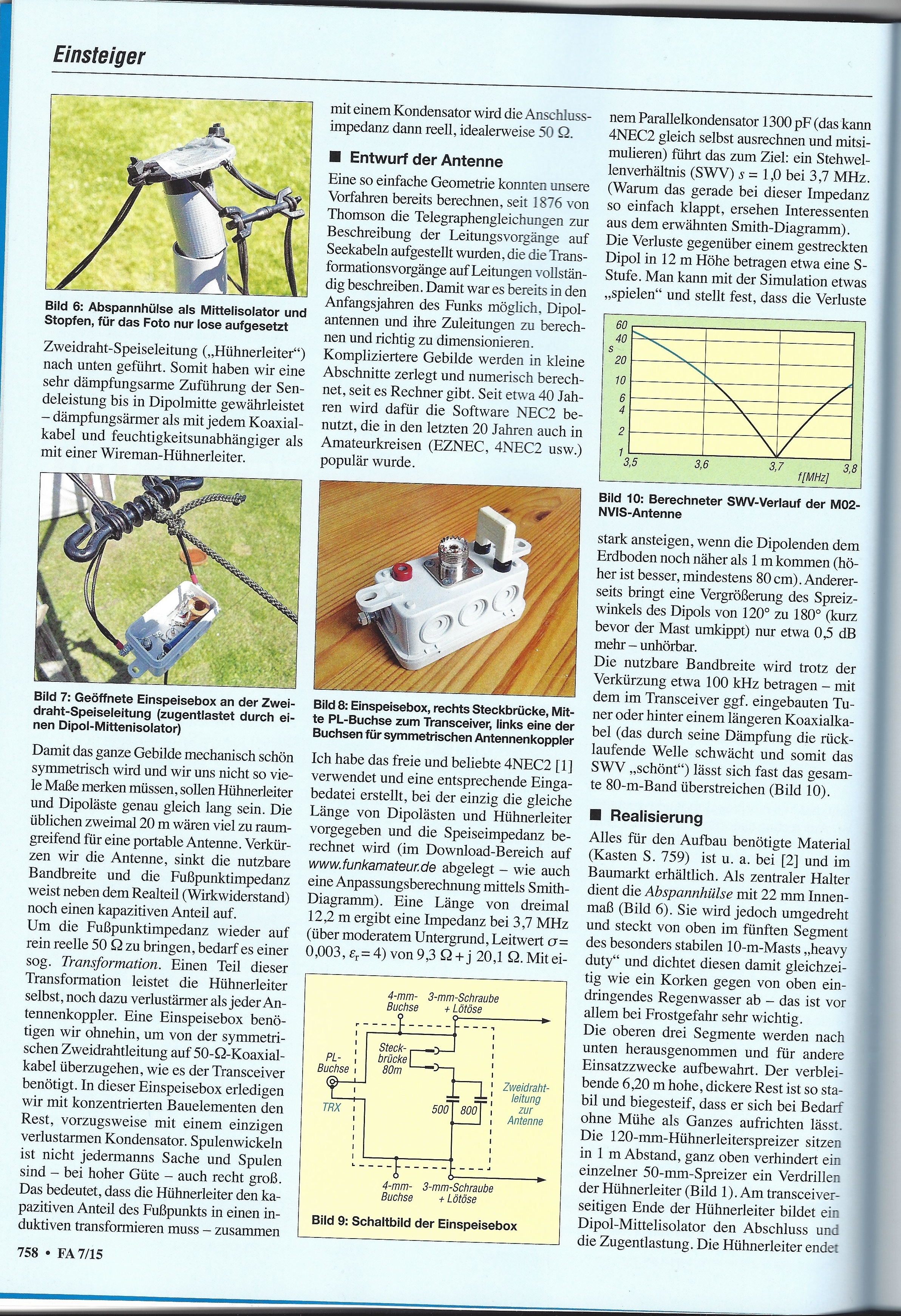

dziś na świeżo odebrałem gazetę z kiosku i jak by kto potrzebował to zamieszczam opis (wersja niemiecka) skróconego dipola na pasmo 80m

strona 1:
Obrazek

strona 2:
Obrazek

strona 3:
Obrazek


wesoły
_________________
Adam - SQ6KIN = DL/SQ6KIN

Obrazek
----------------------------

Electra29.03.2024 06:35:52
poziom 5

oczka

sp3aok
24.06.2015 19:56:29
poziom 6



Grupa: Użytkownik

QTH: LUBIN

Posty: 1051 #2131742
Od: 2009-10-19
Jako jedna z wielu ciekawostek antenowych. Ktoś ma czas i chęć poeksperymentować, dlaczego nie. Ja tam wolę moją MY-135 Wszystkie pasma. Tnx. za ten artykuł.
pozdrawiam
Rysiek sp3aok Lubin
_________________
SP9-1166

SP1AP
03.01.2016 13:10:32
poziom najwyższy i najjaśniejszy :-)

Grupa: Użytkownik

QTH: Restricted Area

Posty: 5517 #2221906
Od: 2011-5-3



UŻYTKOWNIK ZABLOKOWANY


Ilość edycji wpisu: 2
A ja z kolei rozważałem jak by się zachowywał półfalowy dipol na 80-kę skrócony w nietypowy sposób, t.zn. gdyby odciągi z izolatorami umieścić nie na końcach ramion, tylko mając do dyspozycji odpowiednią wysokość zawieszenia zamocować te odciągi w odległości załóżmy 4,5-5m od końców ramion i dać tym końcówkom swobodnie zwisać w dół.
Tym samym rozpiętość ramion wymagałaby przestrzeni o 25% krótszej, bo byłoby potrzeba tylko około 30m.
Tylko czy charakterystyka tak ukształtowanego dipola byłaby skuteczna i na ile?
Czy koledzy znający się na tych całych "MMana Gallach" itp wyliczeniach mogliby to zasymulować? ehporuszony
PS: Bo zakładając zasilanie go linią symetryczną przypuszczam, że by pracował świetnie. oczko

SP2LIG
03.01.2016 14:00:15
moc !!!
wydawało się ze wiecej już sie nie da ale jednak !



Grupa: Użytkownik

QTH: GDYNIA

Posty: 12994 #2221919
Od: 2009-3-16
    SP1AP pisze:

    A ja z kolei rozważałem jak by się zachowywał półfalowy dipol na 80-kę skrócony w nietypowy sposób, t.zn. gdyby odciągi z izolatorami umieścić nie na końcach ramion, tylko mając do dyspozycji odpowiednią wysokość zawieszenia zamocować te odciągi w odległości załóżmy 4,5-5m od końców ramion i dać tym końcówkom swobodnie zwisać w dół.......



W którym momencie jest to skrócony dipol ? Tak jak opisałeś to jest to dipol z załamanymi ramionami. Takie dipole działają dobrze u wielu kolegów u mnie też, temat był już wałkowany tu na forum.
_______________
Greg SP2LIG

sp5mnj
03.01.2016 15:19:09
poziom najwyższy i najjaśniejszy :-)

Grupa: Użytkownik

Posty: 3964 #2221952
Od: 2009-12-19
Dzięki za info. Artykuł jest po niemiecku więc nie wieku się przyda.


    SP1AP pisze:


    Czy koledzy znający się na tych całych "MMana Gallach" itp wyliczeniach mogliby to zasymulować? ehporuszony
    PS: Bo zakładając zasilanie go linią symetryczną przypuszczam, że by pracował świetnie. oczko


Zbyszek
Jak tylko sobie życzysz, taką analizę możesz zrobić sobie sam. (otworzyć model w programie i bez jakichkolwiek zmian wykonać obliczenia, zapisać wyniki i porównać z jednym czy kilkoma modelami)

W MMANA-GAL jest duży zestaw modeli dipoli dla pasm HF:

Obrazek

Porównaj sobie 2, 3, 4, dowolne dipole...
... jeżeli zagadnienie wzbudzi Twoje zainteresowanie, kontynuuj już na konkretnych 'odtworzonych' czy znalezionych modelach (mam na myśli budowę i wymiary)
Zostanie tylko analiza i sposób działania.

Wielka frajda z komputerem a i zapewne IQ też wzrośnie.

Nie wiem czemu nie chcesz(cie) przyjąć tego za pewnik.
MMANA-GAL to tylko program komputerowy zawadzając mocno o teoretyczną analizę i aby sprawdzić czy wyliczenia są realne pozostaje przekonanie, lub wiara, lub własne wykonanie modelu.


Andrzej
p.s. pewnie zauważyliście... już mi się nie chce nic wspierać.

sq5_
03.01.2016 16:09:35
poziom 6



Grupa: Użytkownik

QTH: sq5

Posty: 1253 #2221977
Od: 2011-2-3


Ilość edycji wpisu: 1
Największe napięcie powstaje na końcach otwartego dipola, więc lepiej aby te końce nie były na samej ziemi, bo to zdławi antenę, może to zrobić odwrotnie, tzn. tak aby od środka ramiona szły pod kątem do ziemi a zagięte końce podczepić do góry na bokach?

Obrazek
_________________
enjoy SWL hobby!
Robert
_________________

SP1AP
03.01.2016 16:57:51
poziom najwyższy i najjaśniejszy :-)

Grupa: Użytkownik

QTH: Restricted Area

Posty: 5517 #2221995
Od: 2011-5-3



UŻYTKOWNIK ZABLOKOWANY


Ilość edycji wpisu: 2
    SP2LIG pisze:

      SP1AP pisze:

      A ja z kolei rozważałem jak by się zachowywał półfalowy dipol na 80-kę skrócony w nietypowy sposób, t.zn. gdyby odciągi z izolatorami umieścić nie na końcach ramion, tylko mając do dyspozycji odpowiednią wysokość zawieszenia zamocować te odciągi w odległości załóżmy 4,5-5m od końców ramion i dać tym końcówkom swobodnie zwisać w dół.......



    W którym momencie jest to skrócony dipol ? Tak jak opisałeś to jest to dipol z załamanymi ramionami. Takie dipole działają dobrze u wielu kolegów u mnie też, temat był już wałkowany tu na forum.
    _______________
    Greg SP2LIG



Chyba nie czujesz "czaczy".
Dipol z załamanymi ramionami z reguły jest pojmowany tak, że te ramiona są zagięta w poziomie, to całkiem inna sprawa.
Ja napisałem wyraźnie o ramionach zwisających w dół(załamanych w pionie!) prawie na wzór "Val de mara", tylko że bez zaginania ich ku środkowi.
A określenie "skrócony" samo wynika z opisu, bo to chodzi o skróconą odległość potrzebną do rozwieszenia!

Robercie "sq5" a gdzie u mnie wyczytałeś o zwisaniu końców aż do ziemi?
Zwróć uwagę na fragment o "posiadaniu odpowiedniej wysokości w przestrzeni"! pomysł

Andrzejku MNJ ja nie chcę mieć większego IQ!!!
Tego, które posiadam i tak połowa rozmówców nie pojmuje, he, he! pan zielony
Dlatego prędzej "popełnię" w realu taką antenę i ją w terenie wypróbuję.
Przecz z "programManami", to nie na moje wykształcenie, hi! bardzo szczęśliwy
Na pohybel teorii! Praktyka zawsze górą!cool

SP2LIG
03.01.2016 19:01:56
moc !!!
wydawało się ze wiecej już sie nie da ale jednak !



Grupa: Użytkownik

QTH: GDYNIA

Posty: 12994 #2222027
Od: 2009-3-16
[quote=SP1AP]
    SP2LIG pisze:

      SP1AP pisze:

      A ja z kolei rozważałem jak by się zachowywał półfalowy dipol na 80-kę skrócony w nietypowy sposób, t.zn. gdyby odciągi z izolatorami umieścić nie na końcach ramion, tylko mając do dyspozycji odpowiednią wysokość zawieszenia zamocować te odciągi w odległości załóżmy 4,5-5m od końców ramion i dać tym końcówkom swobodnie zwisać w dół.......



    W którym momencie jest to skrócony dipol ? Tak jak opisałeś to jest to dipol z załamanymi ramionami. Takie dipole działają dobrze u wielu kolegów u mnie też, temat był już wałkowany tu na forum.
    _______________
    Greg SP2LIG



Chyba nie czujesz "czaczy".
Dipol z załamanymi ramionami z reguły jest pojmowany tak, że te ramiona są zagięta w poziomie, to całkiem inna sprawa.
Ja napisałem wyraźnie o ramionach zwisających w dół(załamanych w pionie!) prawie na wzór "Val de mara", tylko że bez zaginania ich ku środkowi.
A określenie "skrócony" samo wynika z opisu, bo to chodzi o skróconą odległość potrzebną do rozwieszenia!

[/quote]


Z Twoim słownictwem "fachowym" raczej trudno czuć czaczę np. skrócony w Twoim pojęciu. Dipol z załamanymi ramionami jest tak pojmowany jak kto ma miejsce do załamania ramion, obojętnie czy w poziomie czy w pionie zawsze będzie załamany a nie skrócony.

To nie jest atak.......
________________
Greg SP2LIG

usuniety8_02_2021
03.01.2016 19:46:29
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Suszec JO90JB

Posty: 9221 #2222046
Od: 2008-10-24
Nie dość że temat z zeszłego roku to teraz piszecie nie na temat.

Załóżcie temat o załamanych dipolach i tam się męczcie z teoriami.

sq5_
03.01.2016 20:11:09
poziom 6



Grupa: Użytkownik

QTH: sq5

Posty: 1253 #2222056
Od: 2011-2-3
Zbig nie wyczytałem tego co piszesz, ale cokolwiek byś nie napisał to i tak w mojej wersji końce będą wyżej. pomysł
_________________
enjoy SWL hobby!
Robert
_________________

SP1AP
03.01.2016 20:45:50
poziom najwyższy i najjaśniejszy :-)

Grupa: Użytkownik

QTH: Restricted Area

Posty: 5517 #2222073
Od: 2011-5-3



UŻYTKOWNIK ZABLOKOWANY


Ilość edycji wpisu: 1


*** ZA TEN WPIS UŻYTKOWNIK SP1AP OTRZYMAŁ OSTRZEŻENIE ***



    sq5_ pisze:

    Zbig nie wyczytałem tego co piszesz, ale cokolwiek byś nie napisał to i tak w mojej wersji końce będą wyżej. pomysł


Mi absolutnie nie o taką wersję chodziło, tylko o taką, w której główne części ramion są właśnie w poziomie. Reszta jest milczeniem. oczko

Dla "omnibusa" wyjaśniam z cała grzecznością, że jednak tylko rżnie głupa pisząc, że to nie atak, bo z treści postu aż jaśnieje zawiścią!
Ale z zacietrzewienia można zapomnieć, że antena może być skrócona nie tylko elektrycznie i mechanicznie, lecz także przestrzennie.

Dla pozostałych czytelników chyba jest jasne, że chociaż tytuł folderu jest o skróconym dipolu, to chodzi o, hmmm t.zw. "zwisający" dipol, ale nie chciałem zakładać kolejnego tematu i dlatego umieściłem swoje przemyślenia akurat w tym pokrewnym folderze. Jeśli admin uzna, że to nie tutaj należy, to proszę o przeniesienie mego postu do innego folderu. poruszony
