| SO1D | 14.06.2014 11:14:02 |
Grupa: Użytkownik
QTH: jo73hi
Posty: 727 #1865225
Od: 2011-8-10
Ilość edycji wpisu: 1
Ilość edycji Admina: 1 | Znalezione w necie (może była na forum, ale wyszukiwarka nie pokazuje).
Nic szczególnie odkrywczego, ale warte zainteresowania.

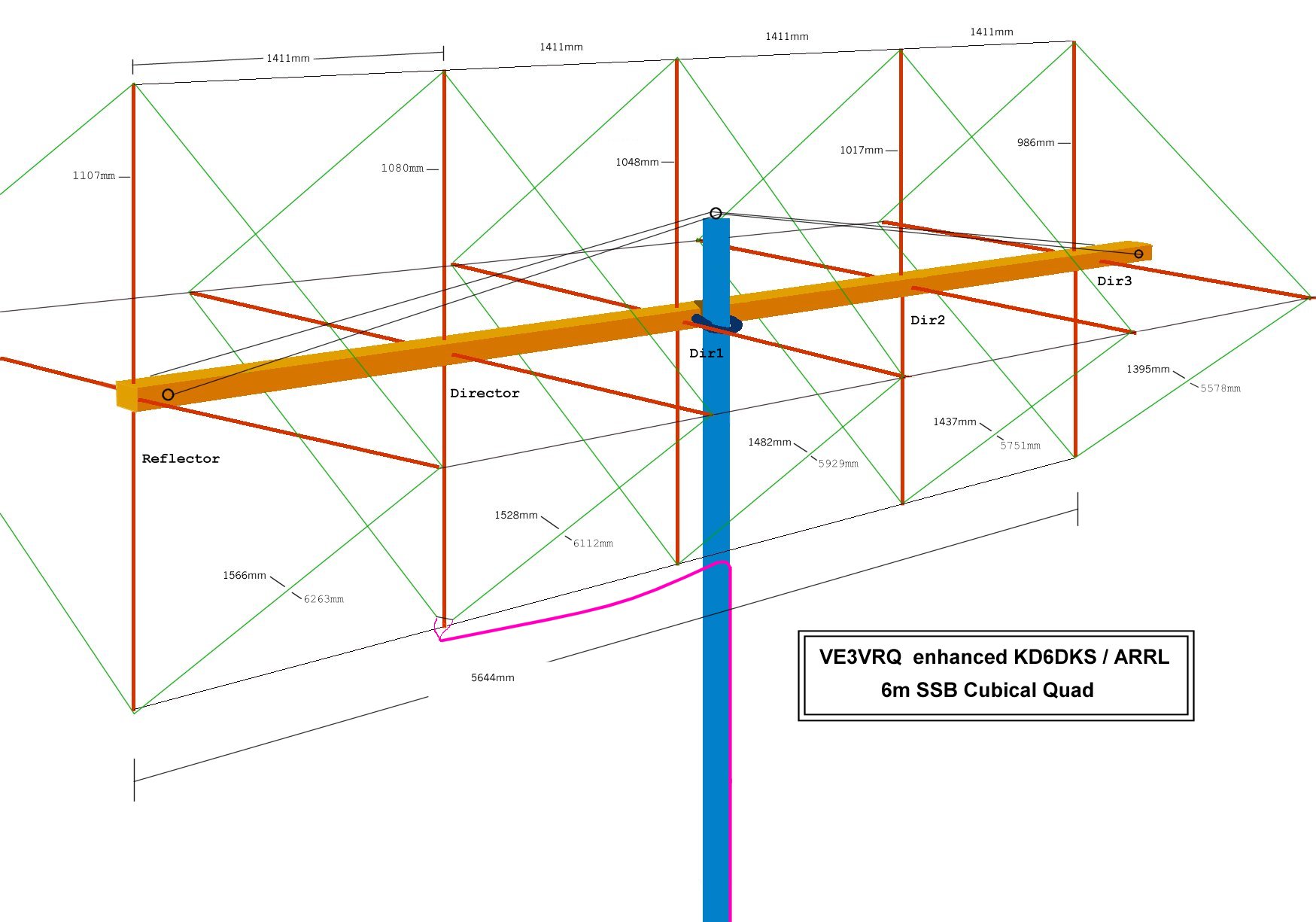

Nietrudna w wykonaniu antena VE3BRQ na pasmo 50 MHz.
Może być wykonana w wersji 5 elementowej ale bez zmiany długości poszczególnych elementów można ograniczyć ją do np. 3 elementów.
Wymiary są dla wykonania z gołego drutu (bez izolacji).
Autor zaleca docinanie z zapasem 200-300 mm.
Nośnik drewniany 50x50 mm.
Rozpórki najlepiej wykonać z włókna szklanego, najlepiej z rurek (lżejsze).
Myślę, że rurki 8x5,1 mm (średnica zewnętrzna x średnica wewnętrzna) byłyby ok.
Pozdrawiam
Jurek
SP1JPQ & SO1D
Edit: Przydałaby się na forum opcja PODGLĄD przed wysłaniem maila.
Nie bardzo wiem jak ograniczyć rysunek, aby był cały widoczny.
Uwagi prosze na priv to skoryguję
_________________
Nawet jeżeli się to komuś nie podoba to w moich postach jest napisane tylko to co jest napisane, a nie to co się komuś wydaje, że jest napisane.
 |
| | |
| Electra | 23.05.2025 10:20:25 |
 |
|
| | |
| SP611003 | 14.06.2014 12:01:08 |
Grupa: Użytkownik
QTH: KO02NG09CI
Posty: 137 #1865297
Od: 2012-10-31
|
Powinno być dobrze
_________________
Pozdrawiam, Andrzej SP611003 |
| | |
| sp4nkt | 14.06.2014 12:02:50 |
Grupa: Użytkownik
QTH: Hajnowka KO12ts
Posty: 194 #1865303
Od: 2010-6-4
| Podaj link do tej konstrukcji?
Vy 73 de Jan SP4NKT |
| | |
| SP611003 | 14.06.2014 12:21:24 |
Grupa: Użytkownik
QTH: KO02NG09CI
Posty: 137 #1865327
Od: 2012-10-31
| Proszę bardzo http://www.oocities.org/ve3vrq/ham-quad.htm
_________________
Pozdrawiam, Andrzej SP611003 |
| | |
| sp9fys | 14.06.2014 18:04:11 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 1765 #1865636
Od: 2010-11-28
Ilość edycji wpisu: 1 | To jest niestety bardzo "średnia" mowiąc kolokwialnie, antena.
Nie ma się czym zachwycać.
Nb. nie bardzo sobie wyobrażam strojenie tej anteny poprzez wstępne dodanie 20-to centymetrowego odcinka ekstra do każdego boku. Tego się zwyczajnie nie da zrobić.
Oto wyniki modelowania w 4nec2:
Przyjąłem przekrój przewodu: goły Cu4mm2,
Antena na maszcie o wysokosci 9m, ziemia średnio-przewodząca (model Sommrfelda_Nortona)
Zysk anteny podany w dBi, jak ktoś lubi dBd - to odjąć 2.15
Zysk anteny w wolnej przestrzeni (free space) jest mniejszy o około 5dB. Nie podaję tych wykresów bo interesują nas rzeczywiste własności anteny a nie teoretyczne.
Antena jest długa jak na taki zysk - tyle można uzyskać z anteny Quad o 1m krótszej lub Yagi o podobnej długości:
SWR - taki sobie...
I widać, że bez baluna albo nietypowego kabla 60om się nie obejdzie:
Dla porównania projekt 5 el. anteny Quad o długości ok. 4,5m:
i jeszcze swr:
czerwone - ve3bqr, zielone - antena do porownania.
___________________
73! Ryszard
_________________
R.
Try not. Do. Or do not. There is no try.
Yoda
|
| | |
| UR8LV | 15.06.2014 08:18:57 |
Grupa: Użytkownik
Posty: 19 #1865999
Od: 2014-5-6
| SP95094KA pisze: sp9fys pisze:
To jest niestety bardzo "średnia" mowiąc kolokwialnie, antena.
Nie ma się czym zachwycać.
Nb. nie bardzo sobie wyobrażam strojenie tej anteny poprzez wstępne dodanie 20-to centymetrowego odcinka ekstra do każdego boku. Tego się zwyczajnie nie da zrobić.
___________________
73! Ryszard
Technicznie to jest łatwe w wykonaniu - choć komplikuje jednak i podnosi koszt takiego wykonania anteny
Wystarczy rozpórki po przekątnej - wykonać dzielone - teleskopowe.
A jeden z boków pętli - też z teleskopową możliwością regulacji
Jest też inny sposób dostrajania poszczególnych pętli
A jeśli już, to iść na całość i drewnianą belkę wymienić na boom z fiberglassu np. Po którym poszczególne pętle będą miały możliwość przesuwania względem siebie i regulację. Wtedy z tej konstrukcji da się wycisnąć pewnie większą sprawność - wzmocnienie (prawidłowe zestrojenie tak wykonanej anteny - to już wyższa szkoła jazdy HI)
Ale nie będzie to już ta antena
Nie będzie też prostą w wykonaniu
A jeśli z wyliczeń wynika że parametry na kolana nie powalają i zysk jest porównywalny z np 4 - 5 elementową Yagi o ciut dłuższym boomie - kalkulacja jest in plus dla Yagi
Pozdro
Hi, any Quad mich better Yagi. And very simple to making now.
http://sp7pki.iq24.pl/default.asp?grupa=3534&temat=379711 |
| | |
| sp9fys | 15.06.2014 10:32:34 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 1765 #1866066
Od: 2010-11-28
Ilość edycji wpisu: 1 | UR8LV pisze:
...
...
Hi, any Quad mich better Yagi. And very simple to making now.
http://sp7pki.iq24.pl/default.asp?grupa=3534&temat=379711
In case of vk3bqr cubical quad it's not a true. This is rather poor antenna because of its dimensions are far from omptimal.
regards, Richard
____________
SP95094KA pisze:
......
....
A jeśli z wyliczeń wynika że parametry na kolana nie powalają i zysk jest porównywalny z np 4 - 5 elementową Yagi o ciut dłuższym boomie - kalkulacja jest in plus dla Yagi
Pozdro
Nie jestem pewny czy prawidłowo zrozumiałeś stosowny passus.
Napisałem, że cq vk3bqr ma podobny zysk do yagi o tej samej długości, ale porównania które podałem na obrazkach dotyczą nie Yagi, lecz anteny Cubical Quad o długości 4,5m czyli o 1m krótszej od rzeczonej którą zaprojektowałem na zawody II Sub IARU w maju br. ale niestety nie zdążyłem wykonać. Antena wg projektu wydaje się być lepsza od każdego 5-elementowego cubicala jaki znam. Oczywiście wszystko wyjdzie "w praniu". Antena była zaprojekowana w 4nec2 i sprawdzona w MMana-Gal. O dziwo, uzyskałem identyczne wyniki symulacji co nie jest takie oczywiste (hi).
Przewiduję nośnik metalowy, rura AL fi35mm, rozpórki z fiberglassu o średnicy 10mm z f-my Krossglas w Krośnie. Kabel bezpośrednio połączony z promiennikiem bez baluna (ew. choke balun, się zobaczy  ) Budżet - skromny, powinien się zamknąć w kwocie 250zł.
_____________________
Pozdrawiam
Ryszard
_________________
R.
Try not. Do. Or do not. There is no try.
Yoda
|
| | |
