Klon LEMM AT-309


sq3mve
13.12.2013 14:42:32
poziom 6



Grupa: Użytkownik

QTH: JO82MB

Posty: 985 #1684888
Od: 2011-2-24


Ilość edycji wpisu: 1
Witam

Swego czasu znalazłem na stronach klubu SP7PTK opis anteny na 2m/70cm.
Wyglądała jak klon LEMM AT-309
Pomyślałem, że jak wpadnie mi w ręce jakiś "bacik" po starej antenie CB, to sobie ją wykonam.
No i wpadł :-)

Niestety strona poszła w rozsypkę (http://sp7ptk.pl/index.php?option=com_content&view=article&id=148:antena-balkonowa-prowizorka-w-2-godziny&catid=31:anteny&Itemid=46) a ja nie dokonałem archiwizacji :-(

Może koś z Was ma jakiś szkic lub wymiary i mógłby się podzielić?

Pozdrawiam

_________________
Mariusz SQ3MVE
http://sq3mve.marph.pl
-----------------------------------
Dobrze jest gdy satysfakcja mówiącego nie przewyższa znacznie satysfakcji słuchających.
Jerzy Bralczyk
-----------------------------------
Najlepszy hosting w Polsce już od 100 zł.

Electra29.03.2024 13:39:50
poziom 5

oczka

SQ6WB
13.12.2013 17:05:32
poziom 5



Grupa: Użytkownik

QTH: Boguszów Gorce JO80CS

Posty: 433 #1685033
Od: 2011-5-6
Proszę.

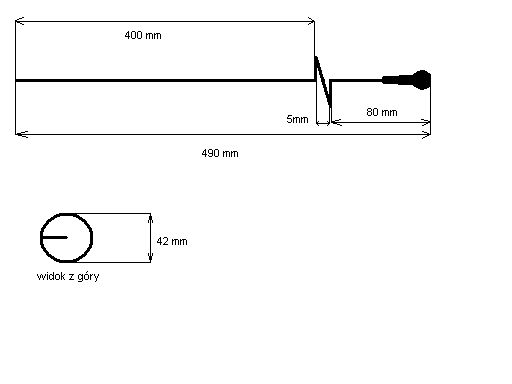

Obrazek

Polecam jednak pobawić się najpierw z wygięciem tego z jakiegoś miększego preta/drutu i spróbować to zestroić, bo moja oryginalna lemm ma troszkę duży SWR
_________________
Krzysiek
EsKjuSixDabljuBi

sp3hbf
13.12.2013 18:18:43
poziom 5

Grupa: Użytkownik

Posty: 566 #1685096
Od: 2012-6-15
Oj, nie będzie łatwo mam prętów od anten CB całe mnóstwo ale przy próbie wygięcia na podane wymiary praktycznie wszystkie pękają. Jak chcesz się pobawić napisz do mnie na PW to podeślę parę sztuk.
73! Ryszard sp3hbf.jęzorjęzor

sq9sq9
13.12.2013 19:13:01
poziom 3

Grupa: Użytkownik

Posty: 100 #1685148
Od: 2013-4-30
Trzeba na ciepło. Wtedy taki pręt będzie trochę plastyczny. Można użyć kabla sektorowego. Możliwe że będzie miększy (nie jestem pewny czy jest takie słowo "miększy" wesoły )

SQ6WB
13.12.2013 19:22:23
poziom 5



Grupa: Użytkownik

QTH: Boguszów Gorce JO80CS

Posty: 433 #1685158
Od: 2011-5-6


Ilość edycji wpisu: 1
Pewnie, że jest
http://pl.wiktionary.org/wiki/miękki


Ja swoją giąłem z pręta anteny radiowej, jakie jeździły na samochodach w czasach PRL. Materiał o wiele bardziej plastyczny niż "rasowe" promienniki antenowe, a i tak łatwo nie było i pięknie to nie wyszło.
Podgrzanie palnikiem w miejscu gięcia ułatwi tę czynność, ale materiał przestanie wyglądać (zawsze to później można pociągnąć jakąś farbą)

Uzupełnię jeszcze wymiar pętli na powyższym rysunku, bo sięgnąłem po lemm-owski promiennik, podane 42mm to wymiar wewnątrz pętli (rysunek wskazuje że to zewnętrzny wymiar).
80mm pod pętlą to wymiar do przeciwwagi/dachu pojazdu.
_________________
_________________
Krzysiek
EsKjuSixDabljuBi

sq3mve
14.12.2013 09:30:01
poziom 6



Grupa: Użytkownik

QTH: JO82MB

Posty: 985 #1685476
Od: 2011-2-24
Witam

Serdeczne dzięki :-)

Mój promiennik to po antenie radiowej ze starego busa...

Testy wykazały, że nie powinno być aż tak źle z tym wyginaniem...

Pozdrawiam
_________________
Mariusz SQ3MVE
http://sq3mve.marph.pl
-----------------------------------
Dobrze jest gdy satysfakcja mówiącego nie przewyższa znacznie satysfakcji słuchających.
Jerzy Bralczyk
-----------------------------------
Najlepszy hosting w Polsce już od 100 zł.

sp3hbf
14.12.2013 12:58:53
poziom 5

Grupa: Użytkownik

Posty: 566 #1685760
Od: 2012-6-15
Jak uważasz że Tobie to wystarczy to nie ma problemu. Jeden chce Pałac Kultury drugiemu wystarczy iglica z tego pałacu.
jęzorjęzorjęzor
Pozdro SP3HBF.

sq3mve
14.12.2013 21:22:44
poziom 6



Grupa: Użytkownik

QTH: JO82MB

Posty: 985 #1686252
Od: 2011-2-24
Witam

    sp3hbf pisze:

    Jak uważasz że Tobie to wystarczy to nie ma problemu. Jeden chce Pałac Kultury drugiemu wystarczy iglica z tego pałacu.
    jęzorjęzorjęzor
    Pozdro SP3HBF.


Hmmm...
Nie mam ambicji do dx-owania z mobila, szczególnie podczas jazdy...
Do zwykłych łączności okołoprzemiennikowych w zupełności wystarczy...

Na eskapady w teren mam nieco lepsze anteny :-)

Pozdrawiam
_________________
Mariusz SQ3MVE
http://sq3mve.marph.pl
-----------------------------------
Dobrze jest gdy satysfakcja mówiącego nie przewyższa znacznie satysfakcji słuchających.
Jerzy Bralczyk
-----------------------------------
Najlepszy hosting w Polsce już od 100 zł.

sp4msq
15.12.2013 22:00:04
poziom 1



Grupa: Użytkownik

QTH: Białystok KO13ND

Posty: 40 #1687224
Od: 2011-3-8
    sq3mve pisze:

    Witam
    Może koś z Was ma jakiś szkic lub wymiary i mógłby się podzielić?

Proszę bardzo oto ona. Obrazek
_________________
Wiesiek SP4MSQ

sq3mve
15.12.2013 23:34:55
poziom 6



Grupa: Użytkownik

QTH: JO82MB

Posty: 985 #1687435
Od: 2011-2-24
Witam

Serdeczne dzięki :-)

Pozdrawiam
_________________
Mariusz SQ3MVE
http://sq3mve.marph.pl
-----------------------------------
Dobrze jest gdy satysfakcja mówiącego nie przewyższa znacznie satysfakcji słuchających.
Jerzy Bralczyk
-----------------------------------
Najlepszy hosting w Polsce już od 100 zł.

sq5glu
05.11.2014 10:14:28
poziom 5



Grupa: Użytkownik

QTH: KO02LF

Posty: 617 #1973202
Od: 2010-5-16
Posiadam od kilku lat antenę AT-309 używając jej "garażowo, na miasto" ze względu na długość promiennika. Niestety problemem który stanowił dla mnie pewną enigmę było to, że w przypadku 70cm na początku naszego pasma antena (przynajmniej mój egzemplarz) posiadała nieakceptowalny WFS w przedziale 2-3, który spada do normalnego poziomu dopiero około 432MHz. Eksperymenty z przedłużaniem promiennika w niczym nie pomogły. Dopiero jego skrócenie poprzez zwarcie "na krótko" owego pojedyńczego zwoju stanowiącego chyba rodzaj cewki powietrznej spowodowało że WFS spadł do prawidłowych wartości. Zastanawiam się więc czy w ogóle w przypadku tej anteny i promiennika o tej długości owa cewka ma jakiś sens.

Ps. przy okazji postaram się porównać wymiary względem podanych na rysunku.
_________________
SQ5GLU, Radek local QRG 145.500 /DMR-ID: 2605021 /Echolink #483302 | SP5MASR | https://144800.xyz
## antennae humanum est ##

Electra29.03.2024 13:39:50
poziom 5

oczka

sp5vr
06.11.2014 20:12:49
poziom 5



Grupa: Użytkownik

QTH: KO02li

Posty: 403 #1974158
Od: 2010-2-28
Zrobiłem sobie takę antenę z opisu Andrzeja SP4TWQ. Pracuje bardzo dobrze a materiał to pręt spawalniczy do spawania stali nierdzewnych. Lekko nie idzie ale przynajmniej nie jest hartowany oczko
_________________
"Lepiej nic nie mówić i wydawać się głupim, niż się odezwać i rozwiać wszelkie wątpliwości" Mark Twain
http://sp5vr.blogspot.com/
Krzysztof Warszawa
