| sq9oub | 13.10.2013 00:34:23 |
Grupa: Użytkownik
QTH: JO90GA
Posty: 4084 #1623147
Od: 2011-4-11
Ilość edycji wpisu: 9 | Zakańczam pomyślnie u mnie na teraz projekt z skuteczną anteną pasmo 40m którą tu opisuję:
http://sp7pki.iq24.pl/default.asp?grupa=3534&temat=342220
Przez nią zdemontowałem Deltę 84m bo w porównaniu wychodziła z nową anteną w tym pasmie (40m) cienko. Warto było.

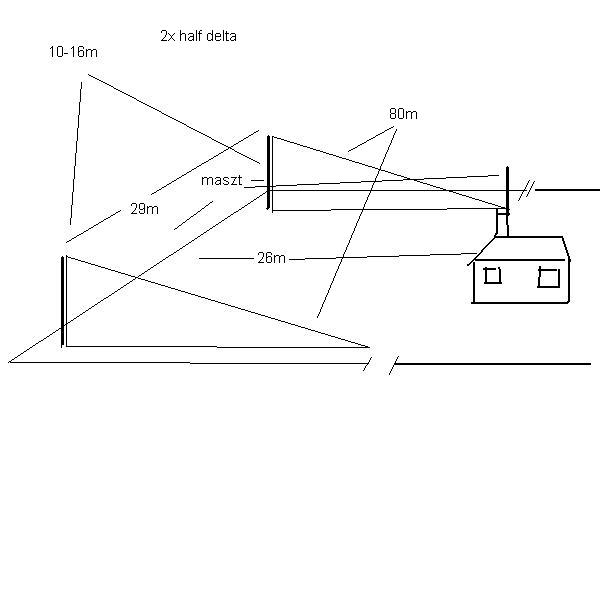

Chcę uruchomić pasmo 80m ale w postaci kierunku. Przez jesienne/zimowe wieczory projekt chcę opracować aby wiosną go zrealizować. Na rysunku pokazuję możliwości mojego pola antenowego i moje wstępne rozważania. Chodzi chodzi mi pogłowie na teraz układ 2 x halfdelta, dwa kierunki f/b z wzmocnieniem w kierunku około 5.4 dBi/niski kąt promieniowania/polaryzacja pion, ale może byc cokolwiek innego inny układ który zachowa miejsca masztów. Może koledzy macie inną propozycję to proszę bardzo o odpowiedź/podpowiedź/uwagi/krytykę itp.
Maszty mogą być w tych granicach co do wysokości. Ale najlepiej w wyższej mozliwości wysokościowej.
_________________
Jarek
"nawet papier toaletowy się rozwija"
Tel: 100011110001110101010110101101
http://sq9oub.pl.tl |
| | |
| Electra | 03.05.2024 09:30:52 |
 |
|
| | |
| sq8z | 13.10.2013 03:21:22 |
Grupa: Użytkownik
Posty: 1211 #1623187
Od: 2011-11-18
UŻYTKOWNIK ZABLOKOWANY | Jarek, szkoda czasu i atlasu....
latem przez miesiac bawilem sie z takim ukladem na 40m , tzn. half delty dwie i pozniej trzy wyliczone w Mmana, w programie wygladaly oboecujaco, praktyka natomiast jest taka, ze antena taka ( half delta jeden element) fukcjonuje bardzo sprawnie, jesli dac jej radiali to calkiem niezle dookolnie.
Uklad 2 ...3 el jest prktycznie nie do zestrojenia aby uzyskac choc polowe tego co klakulator policzy.
Wynika to z tego ze olbrzymie znaczenie maja parametry ziemi, najdrobniejsza zmiana wilgotnosci i wszystko sie rozlatuje kompletnie.
Moj sposob na 40m to four square wedlug hiszpanow, na 80m to pionowa delta loop do nadawania i K9AY do odbioru. Half delty bez radiali mozesz sobie spokojnie odpuscic ( sprawdzilem to ;-).
Pozdrawiam
Krzysztof SQ8Z
_________________
test II
moj sprzet:
25 kg drutu , srubek, tranzystorow etc, ulozych wlasnorecznie w TRX i PA
moje anteny:
250kg aluminium, okolo 600m drutu, troche fiberglasu, w zmienianych co jakis czas konfiguracjach. |
| | |
| sp5mnj | 13.10.2013 12:51:57 |
Grupa: Użytkownik
Posty: 3964 #1623353
Od: 2009-12-19
| sq8z pisze:
half delty dwie i pozniej trzy wyliczone w Mmana, w programie wygladaly oboecujaco, praktyka natomiast jest taka, ze antena taka ( half delta jeden element) fukcjonuje bardzo sprawnie, jesli dac jej radiali to calkiem niezle dookolnie.
Krzysztof SQ8Z
Tak z ciekawości
...podeśli mi swoje modele (dwie i pozniej trzy wyliczone w Mmana)
Andrzej |
| | |
| sq8z | 13.10.2013 13:34:01 |
Grupa: Użytkownik
Posty: 1211 #1623374
Od: 2011-11-18
UŻYTKOWNIK ZABLOKOWANY | sp5mnj pisze: sq8z pisze:
half delty dwie i pozniej trzy wyliczone w Mmana, w programie wygladaly oboecujaco, praktyka natomiast jest taka, ze antena taka ( half delta jeden element) fukcjonuje bardzo sprawnie, jesli dac jej radiali to calkiem niezle dookolnie.
Krzysztof SQ8Z
Tak z ciekawości
...podeśli mi swoje modele (dwie i pozniej trzy wyliczone w Mmana)
Andrzej
to poprosze o e-mail na moje sq8z@wp.pl bo tu nie potraie zalaczyc pliku
sq8z
_________________
test II
moj sprzet:
25 kg drutu , srubek, tranzystorow etc, ulozych wlasnorecznie w TRX i PA
moje anteny:
250kg aluminium, okolo 600m drutu, troche fiberglasu, w zmienianych co jakis czas konfiguracjach. |
| | |
| sp5mnj | 13.10.2013 14:27:53 |
Grupa: Użytkownik
Posty: 3964 #1623395
Od: 2009-12-19
|
...no chyba żartujesz
przeczytaj mój post
od
__________________________________________________________
do
__________________________________________________________
wszystko jest
Andrzej |
| | |
| sq8z | 13.10.2013 16:31:01 |
Grupa: Użytkownik
Posty: 1211 #1623468
Od: 2011-11-18
UŻYTKOWNIK ZABLOKOWANY | sp5mnj pisze:
...no chyba żartujesz
przeczytaj mój post
od
__________________________________________________________
do
__________________________________________________________
wszystko jest
Andrzej
ha ha , pod kreskami nigdy ne czytam,,, o.k.
sq8z
_________________
test II
moj sprzet:
25 kg drutu , srubek, tranzystorow etc, ulozych wlasnorecznie w TRX i PA
moje anteny:
250kg aluminium, okolo 600m drutu, troche fiberglasu, w zmienianych co jakis czas konfiguracjach. |
| | |
| sp5mnj | 13.10.2013 16:35:37 |
Grupa: Użytkownik
Posty: 3964 #1623471
Od: 2009-12-19
Ilość edycji wpisu: 1 | sq8z pisze:
ha ha , pod kreskami nigdy ne czytam,,, o.k.
sq8z
nigdy...nie mów (nie pisz) nigdy
Andrzej |
| | |
| sp5mnj | 13.10.2013 16:44:27 |
Grupa: Użytkownik
Posty: 3964 #1623478
Od: 2009-12-19
| sq8z
Phiiii
to co mi przysłałeś (e-mail) to zupełnie nie opracowany (nie dopracowany) model
...ja też tak potrafię
ale to zupełnie zmienia twoje zaangażowanie w temacie z mojego punktu widzenia.
To jest moje zdanie podparte tym co przysłałeś.
Nie mniej jednak dzięki, za chęć zaspokojenia mojej uwagi.
Andrzej |
| | |
| sp5mnj | 13.10.2013 17:23:29 |
Grupa: Użytkownik
Posty: 3964 #1623532
Od: 2009-12-19
Ilość edycji wpisu: 2 | Jarek
chciałem zabazować na fachowej opinii i zaprezentować mój punkt widzenia i ewentualnie podpowiedź w temacie.
Wyszło tak jakoś dziwnie.
Ale idąc za ciosem
Mój model i moje przemyślenia do twojego odniesienia prezentuje się tak dla 40m (miała być polemika z kol. sq8z)
Dla 80m nie jestem zwolennikiem anten kierunkowych (mały zysk , ogrom powieszchni, i kombinacja w ustaleniu kierunku, który jest na stałe, później zmiana kierunku i ponowne kombinacje, i ponowne wyliczenia i znowu zmiana kierunku, itd. itd.), a fektów specjalnie nie przybywa, jak masz zrobić staję to zrobisz i na innej konfiguracji 'drutu'.
ale....
Jest temat...więc
http://www.ok1rr.com/index.php/antennas/42-double-half-delta-loop-rx-antenna
może ta strona, podpowie lepsze rozwiązonie?
p.s. z prawej na wykresie wcięcie...tam masz budynek, prawda.
Andrzej |
| | |
| sq9oub | 13.10.2013 18:07:06 |
Grupa: Użytkownik
QTH: JO90GA
Posty: 4084 #1623562
Od: 2011-4-11
| Dzięki za link Andrzej. Kiedyś to widziałem.... Trzeba to sprawdzić. Na teraz taki układ mam.
https://docs.google.com/file/d/0B1t5aA7SdJVYTTBsZkYwWjBKNG8/edit?usp=sharing
Wiem że Krzyś walczy z pionami u siebie i wychodzi jemu przyzwoicie.
Wychodzi na razie tak:
_________________
Jarek
"nawet papier toaletowy się rozwija"
Tel: 100011110001110101010110101101
http://sq9oub.pl.tl |
| | |
| sp5mnj | 13.10.2013 18:12:45 |
Grupa: Użytkownik
Posty: 3964 #1623566
Od: 2009-12-19
|
Przesłałem Ci na pocztę to co otrzymałem
jeżeli to jest przyzwoicie  ...!!!???
to ja przepraszam...mnie tu nie było
Andrzej |
| | |
| Electra | 03.05.2024 09:30:52 |
|
|
| | |
| sq9oub | 13.10.2013 21:25:53 |
Grupa: Użytkownik
QTH: JO90GA
Posty: 4084 #1623728
Od: 2011-4-11
Ilość edycji wpisu: 6 | Dzięki Andrzej za plik. Sądzę że ten drut "leżący" na ziemi (jak na rysunku) i łączący elektrycznie część pionową i skośną, będące zanurzone w glebie stabilizuje antenę jeżeli chodzi o jej rozstrajanie się jak pisał sq8z. Oporność ziemi i wpływ tej oporności praktycznie odpada. Czy sucho czy po deszczu ta sama oporność/rezystancja jak kto woli.
_________________
Jarek
"nawet papier toaletowy się rozwija"
Tel: 100011110001110101010110101101
http://sq9oub.pl.tl |
| | |
| sq8z | 13.10.2013 21:50:47 |
Grupa: Użytkownik
Posty: 1211 #1623752
Od: 2011-11-18
UŻYTKOWNIK ZABLOKOWANY | "Oporność ziemi i wpływ tej oporności praktycznie odpada. Czy sucho czy po deszczu ta sama oporność/rezystancja jak kto woli."
Niestety nie do konca... Jarek nie chodzi tylko i wylacznie o opornosc petli ;-), ale sprobuj , pomierz sam sie przekonasz ;-)... zestrojenie jakichkolwiek drutow mocno "wspolpracujacych"z ziemia to naprawde fajna zabawa i niestety niestabilne wyniki ;-).. do tego nie zapominaj ze takie druciki beda ( o ile juz je zestroimy) pracowac bardzo wasko , zastosowanie liny o fi 20mm tez niewiele zmieni.
Nie wiem czy czytales artykul w SR o alternatywie na DX 80m band( o ile pamietam numer z sierpnia) polecam.
Reszta to dywagacje i czary ;-). Nie bez kozery DX'mani uzywaja na niskich pasmach osobnych anten do nadawania i odbioru... czy GP czy half delta odbiorczo jest antena lekko "g" , a nadawanie coz zwykla rura 19m z radialami +300W i musi isc... do kazdego kto ma cos do odbioru.
KOmpromis to zestaw fazowanych GP, ale to kupa rur, drutow, i lini fazujacych na 1ha gruntu.
SQ8SZ
_________________
test II
moj sprzet:
25 kg drutu , srubek, tranzystorow etc, ulozych wlasnorecznie w TRX i PA
moje anteny:
250kg aluminium, okolo 600m drutu, troche fiberglasu, w zmienianych co jakis czas konfiguracjach. |
| | |
| sq9oub | 13.10.2013 21:56:35 |
Grupa: Użytkownik
QTH: JO90GA
Posty: 4084 #1623757
Od: 2011-4-11
Ilość edycji wpisu: 2 | p.s. z prawej na wykresie wcięcie...tam masz budynek, prawda. Tak. Moje znowu rozważania to- miejsce zasilania trójkątów przekraczają te 26m i budynek zaczyna być lekko w antenie (wyłysieć można czy jekiej prostaty dostać)
_________________
Jarek
"nawet papier toaletowy się rozwija"
Tel: 100011110001110101010110101101
http://sq9oub.pl.tl |
| | |
| sq8nzb | 14.10.2013 00:04:03 |
Grupa: Użytkownik
Posty: 139 #1623830
Od: 2011-2-24
Ilość edycji wpisu: 2 | Kolego Jarku,
szkoda czasu i kasy na układ nad którym się zastanawiasz. Jak chcesz coś skutecznego, to postaw dwa verticale (mogą być skrócone - polecam opis Boba N4JTE). W Twojej lokalizacji to na pewno coś sensownego umieścisz. Polecam przeciwwagi leżące ( minimum 15 na vertical), skrócenie anteny top hat i hulasz gdzie dusza zapragnie  . Fazowanie typu Christmann albo Lewallen są bardzo proste do zrobienia, i parę decybeli z tego da się wyciągnąć. I w odsłuchu jako tako to funkcjonuje. Ja tak zrobiłem i dopiero jako tako jestem słyszalny. Przykładowo teraz jak słyszę Masaru JA5AQC, to robię z nim QSO, co wcześniej nie było do pomyślenia. Jeżeli chcesz to mam trochę materiałów z netu na temat fazowania anten pionowych, chęcią służę pomocą.
Pozdrawiam
Daniel SQ8NZB |
| | |
