| SP9O | 04.07.2013 12:06:29 |
Grupa: Użytkownik
QTH: `A-ów`
Posty: 3710 #1522301
Od: 2008-9-26
Ilość edycji wpisu: 4 | Witajcie mam zamiar kupić dwie takie anteny yagi na pasmo 2M,czy ktoś je miał używawał.

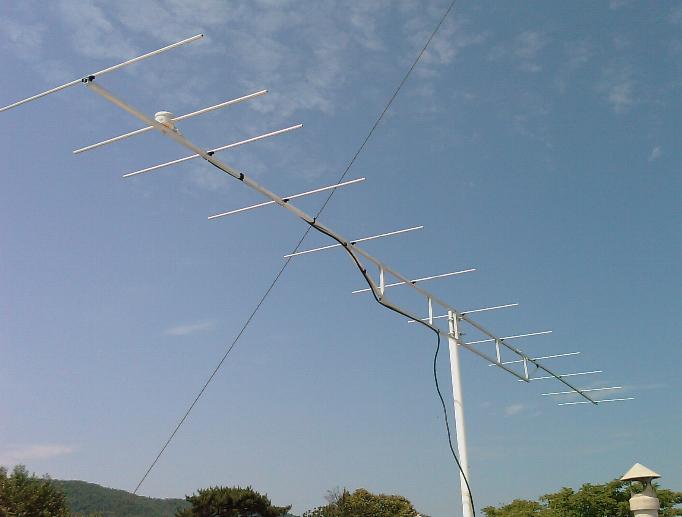

Mała 8 elementów chyba DK7ZB ?
Duża antena 14 elementów jak można podpowiedź kto ją produkował

...............................................................................
...............................................................................

_________________
|
| | |
| Electra | 17.02.2025 20:35:35 |
 |
|
| | |
| SP6LB | 04.07.2013 13:42:26 |
Grupa: Użytkownik
Posty: 142 #1522435
Od: 2010-1-23
|
Witam, są to anteny wielopasmowe log-periodyczne.Znany eksperyment ale dla pracy tylko na pasmie 2m nie polecam
Zdzisław, SP6LB |
| | |
| sp6fig | 04.07.2013 14:58:16 |
Grupa: Użytkownik
QTH: Wałbrzych JO80DT
Posty: 1411 #1522522
Od: 2009-3-24
| Druga antena to chyba F9FT.
_________________
73 ` Marian |
| | |
| sp6fig | 04.07.2013 15:14:17 |
Grupa: Użytkownik
QTH: Wałbrzych JO80DT
Posty: 1411 #1522545
Od: 2009-3-24
| Druga antena to chyba F9FT.
_________________
73 ` Marian |
| | |
| SP9O | 04.07.2013 15:31:54 |
Grupa: Użytkownik
QTH: `A-ów`
Posty: 3710 #1522557
Od: 2008-9-26
Ilość edycji wpisu: 2 | SP6LB pisze:
Witam, są to anteny wielopasmowe log-periodyczne.Znany eksperyment ale dla pracy tylko na pasmie 2m nie polecam
Zdzisław, SP6LB
Co do pierwszej anteny (jest na pasmo 2 metry) może nie jest jakimś hitem,
ale druga antena (jest na pasmo dwa metry) ma długość ponad 6 metrów
do jej wzmocnienia dodatkowy nośnik bum dołożyc trzeba od spodu dołożyć i może być niezła,tylko pytanie kto ją produkował
ja potrzebuję tylko na 2M nie dwu pasmową.
_________________
|
| | |
| usuniety9_04_2020 | 04.07.2013 16:33:15 |
Grupa: Użytkownik
Posty: 2008 #1522645
Od: 2009-12-13
| pierwsza to tak jak Koledzy napisali DK7ZB 8el. wykonanie na 99% od SQ9VPA / VPA-Systems.
Sam taką antenę kiedyś zrobiłem i używałem dwa lata. dobra konstrukcja.
Poniżej to Oryginal albo jakiś klon F9FT. Chyba w SP2 ktoś kiedyś robił takie anteny między innymi.
F9FT to stosunkowo stara antena nie optymalizowana - ma sporo listków bocznych. Każda z tych anten ma plusy i minusy.
Ja tam bym w DK7ZB raczej szedł.
|
| | |
| sp3efg | 04.07.2013 17:25:29 |
Grupa: Użytkownik
QTH: Wyrzysk (JO83pd)
Posty: 659 #1522702
Od: 2011-7-18
| Witam, są to anteny wielopasmowe log-periodyczne.Znany eksperyment ale dla pracy tylko na pasmie 2m nie polecam
Zdzisław, SP6LB
To napisał SP6LB ? Nie możliwe. Przecież to typowe ZNANE yagi na 2 m.
_________________
VY 73! de Józef/Wyrzysk
FT-450AT,IC-726,TR751A |
| | |
| SP2IPT | 04.07.2013 19:40:51 |
Grupa: Użytkownik
QTH: JO94GI
Posty: 1024 #1522830
Od: 2011-2-13
Ilość edycji wpisu: 1 | Ta druga to jest jakis klon F9FT. Oryginal na 100% nie.
Andrzeju a ja tam jestem zadowolony z F9FT, o niebo lepiej nadaje sie na ekstremalne warunki wiatrowe niz DK7ZB z direktoami fi=6mm  |
| | |
| usuniety9_04_2020 | 04.07.2013 19:43:55 |
Grupa: Użytkownik
Posty: 2008 #1522831
Od: 2009-12-13
| Moje wszystkie DK7ZB mają 8mm elementy i radiatory 12mm.
Anteny od SR3VHXa chyba robiłem w 10mm wszystko.
po paru latach wiszą i działają z antenami ok, ale kabel się uszkodził od jednej z nich
|
| | |
| SP2IPT | 04.07.2013 19:51:27 |
Grupa: Użytkownik
QTH: JO94GI
Posty: 1024 #1522841
Od: 2011-2-13
| To przyjedz z czyms takim nad morze i wystaw na sztormowe wiatry |
| | |
| usuniety9_04_2020 | 04.07.2013 20:03:25 |
Grupa: Użytkownik
Posty: 2008 #1522863
Od: 2009-12-13
| 90m nad ziemią (200m npm) w płaskiej Wielkopolsce też potrafi wiać, wystarczy raz tam wejść tuż przed nadciągającą burzą frontową by mieć swiadomość co się tam potrafi dziać (nigdy więcej).
https://picasaweb.google.com/103529879792333468916/SR3VHXBeaconJO82KL144481MHz#5856614077682745106
Gdy rurka ma 10mm śruba 3mm to nie taki duży ubytek  6mm wiercone do nośnika nie ma w ogóle wytrzymałosci... bez sensu |
| | |
| Electra | 17.02.2025 20:35:35 |
|
|
| | |
| SP2IPT | 04.07.2013 20:05:48 |
Grupa: Użytkownik
QTH: JO94GI
Posty: 1024 #1522867
Od: 2011-2-13
| Andrzej, ale to jest mysi ogonek ta antenka
Postaw 5 czy 10m boomu 150m npm w przestrzeni otwartej na kilkadzietiat km  |
| | |
| usuniety9_04_2020 | 04.07.2013 20:24:21 |
Grupa: Użytkownik
Posty: 2008 #1522896
Od: 2009-12-13
Ilość edycji wpisu: 1 | o matko - nośnik jak jest dobrze zrobiony usztywniony to nie ma znaczenia czy antena DK7ZB F9FT G0KSC czy cokolwiek innego, myślałem, że chodzi o sposób montażu elementów na nośniku.
Zawsze boom 20x20mm powyżej 6m powinien być stabilizowany podpórką lub linkami góra dół. Zresztą ile to połamanych F9FT widziałem na zdjęciach z Wysp Brytyjskich po styczniu 2007r wtedy chyba Kyrill przechodził jak są odpowiednie podmuchy i nieszczęśliwie ustawiony kierunek anteny to nie ma cudów. A jak nie antena to maszt strzeli Może się mylę, ale jak dla mnie pod względem wytrzymałości niczym te anteny się nie różnią obie mają wiercone uchwyty poprzez nośnik - czy się mylę ? a już widzę F9FT nie ma elementów przewiercanych no to rurki są wytrzymalsze trochę ok. Ale nośnik dokładnie tak samo się zachowuje.
pakuję się i kierunek JO70SS - do usłyszenia w III próbach subregionalnych.
|
| | |
| SP9O | 04.07.2013 22:42:47 |
Grupa: Użytkownik
QTH: `A-ów`
Posty: 3710 #1523063
Od: 2008-9-26
| Podpowiedzcie jak wzmocnić Bum nosnik w tej antenie drugiej ponad sześciometrowej,jakieś zdjęcia jak można.
_________________
|
| | |
| SP6CC | 04.07.2013 23:14:46 |
Grupa: Użytkownik
QTH: Opole JO80WP
Posty: 1120 #1523141
Od: 2009-9-27
Ilość edycji wpisu: 1 | 603mariusz pisze:
Podpowiedzcie jak wzmocnić Bum nosnik w tej antenie drugiej ponad sześciometrowej,jakieś zdjęcia jak można.
Można tak:
Albo prościej tak:
_________________
vy 73 - Andrzej
|
| | |
| sp3vzx | 05.07.2013 00:12:22 |
Grupa: Użytkownik
QTH: JO82GL90GF
Posty: 30 #1523200
Od: 2011-10-8
Ilość edycji wpisu: 2 | 603mariusz pisze: Podpowiedzcie jak wzmocnić Bum nosnik w tej antenie drugiej ponad sześciometrowej,jakieś zdjęcia jak można.
Witam taką samą antenę kiedyś miałem ale tylko 3m bardzo wytrzymała konstrukcja szczególnie mocowania elementów do bumu. Robił takie anteny kolega z 8 czy 9 okręgu Leszek znaku nie pamiętam.
odnośnie mocowania elementów anteny do bumu to polecam takie uchwyty (miałem je ponad 10 lat przy antenach nie starzały się) http://cat.hansa-flex.com/pl/product/902839
A tutaj możliwości wzmocnienia bumu i powyższe uchwyty http://www.ham-radio.com/k6sti/korn193.htm
_________________
Pozdrawiam Leszek
|
| | |
| SP9O | 05.07.2013 20:49:26 |
Grupa: Użytkownik
QTH: `A-ów`
Posty: 3710 #1524559
Od: 2008-9-26
Ilość edycji wpisu: 1 | W porządku dzięki za info wybiorę wzmocnienie bumu którymś z tych dwóch sposobów.
.
_________________
|
| | |
| sp3efg | 06.07.2013 17:44:45 |
Grupa: Użytkownik
QTH: Wyrzysk (JO83pd)
Posty: 659 #1525796
Od: 2011-7-18
| Dodatkowa podpora ustabilizuje antene także w płaszczyźnie poziomej.
_________________
VY 73! de Józef/Wyrzysk
FT-450AT,IC-726,TR751A |
| | |
| SP9O | 08.07.2013 09:13:01 |
Grupa: Użytkownik
QTH: `A-ów`
Posty: 3710 #1528372
Od: 2008-9-26
| Co do tej pierwszej anteny,stroi się gdzieś 2,5 swr na 145,000, muszę wymienić te kable białe niewiadomo co to jest?
.
,,,,,,,,,,,,,,,,,,,,,,
Tutaj mam wzór jak powinno być do anteny 12,5Ohm
.
_________________
|
| | |
| SQ6COE | 08.07.2013 09:56:11 |
Grupa: Użytkownik
QTH: JO81BE Legnica
Posty: 84 #1528425
Od: 2011-3-1
| 603mariusz pisze: Co do tej pierwszej anteny,stroi się gdzieś 2,5 swr na 145,000, muszę wymienić te kable białe niewiadomo co to jest?
.
,,,,,,,,,,,,,,,,,,,,,,
Tutaj mam wzór jak powinno być do anteny 12,5Ohm
.
Witam,
jak dobrze widzę na zdjęciach, jest to dopasowanie pełne symetryczne do anteny 28ohm, a nie 12, przewodem 75ohm.
_________________
"Pani kierowniczko, czy ja palę? ja palę cały czas."
73! Waldek
|
| | |
