| sq9oub | 13.01.2013 19:52:09 |
Grupa: Użytkownik
QTH: JO90GA
Posty: 4084 #1140415
Od: 2011-4-11

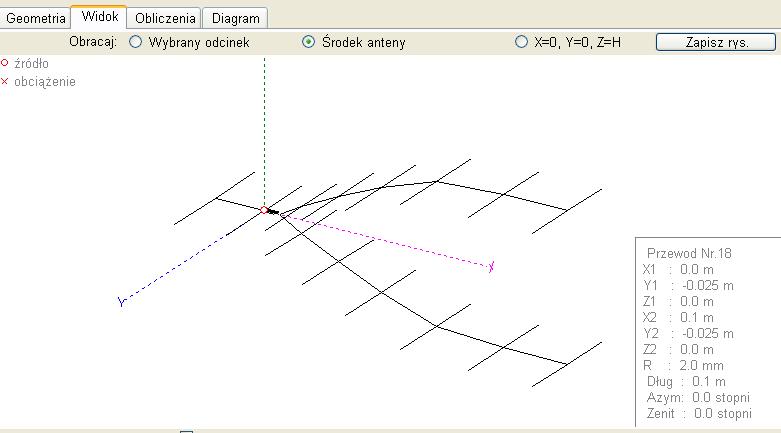

Ilość edycji wpisu: 10 | Zainteresował mnie ten typ anteny na 2m. W sieci nie znalazłem nic ciekawego na ten temat.
Zysk ponad 11dBd. Tłumienie F/B fajne. Lekka, dość prosta, byle czym da się kręcić. 3 metry długa i 1 metr wysoka.
Skuteczność ta sama jak 2 połączone ze sobą 6-scio elementowe.
http://srb.strefa.pl/hornyagi50ohm.maa
Bandwidth szeroki - ponad 2mhz z SWR < 1.5
Może ktoś z kolegów coś podpowie.
_________________
Jarek
"nawet papier toaletowy się rozwija"
Tel: 100011110001110101010110101101
http://sq9oub.pl.tl |
| | |
| Electra | 03.05.2024 11:10:06 |
 |
|
| | |
| usuniety9_04_2020 | 13.01.2013 20:11:04 |
Grupa: Użytkownik
Posty: 2008 #1140447
Od: 2009-12-13
Ilość edycji wpisu: 1 | ale zaraz zaraz...
fajnie było by zobaczyć symulację free-space najpierw w horyzoncie i elewacji bo nie wiem jak to porównać do innych anten na szybko
Patrząc na załączoną charakterystykę... ogromny listek tylni wcale nie mocno wytłumiony, i bardzo szeroka wiązka w przód.
11dBd dla anteny o nośniku 3m to norma. |
| | |
| sq9oub | 13.01.2013 20:24:41 |
Grupa: Użytkownik
QTH: JO90GA
Posty: 4084 #1140460
Od: 2011-4-11

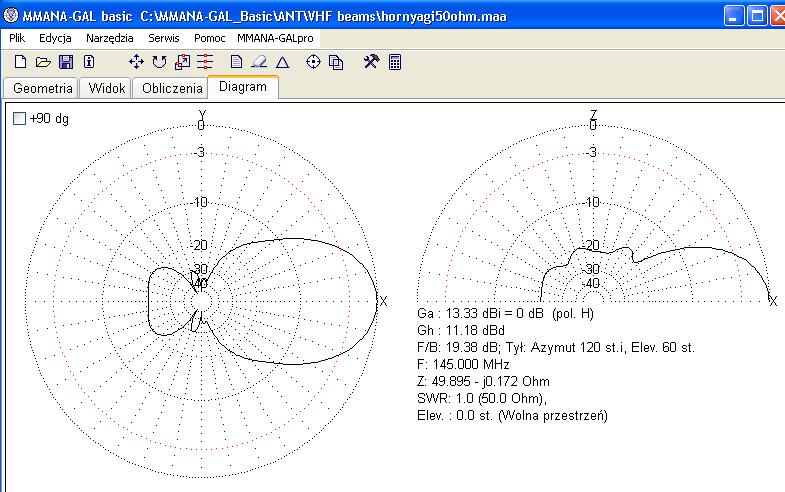

Ilość edycji wpisu: 3 | Andrzej podaję w we free
2 metry to trochę tabu pasmo dla mnie.
Ale 12 elem Yagi to dochodzi do 10dBd, i robi się dług....a na 5m.
_________________
Jarek
"nawet papier toaletowy się rozwija"
Tel: 100011110001110101010110101101
http://sq9oub.pl.tl |
| | |
| usuniety9_04_2020 | 13.01.2013 20:39:20 |
Grupa: Użytkownik
Posty: 2008 #1140477
Od: 2009-12-13
| nie wiem skąd takie informacje
polecam strony DK7ZB, G0KSC, YU7EF to chyba największe zbiory anten bardzo dobrych zresztą. Stron i ludzi projektujących znacznie więcej.
Przy 5m nośniku to 12,5dBd można osiągnąć. |
| | |
| sq9oub | 13.01.2013 21:02:43 |
Grupa: Użytkownik
QTH: JO90GA
Posty: 4084 #1140495
Od: 2011-4-11
Ilość edycji wpisu: 1 | Ok Andrzej coś mi nie pasuje np. ze strony G0KSC yagi 19 elementów to 18 dBi i 14 metrów boom,
to co pokazałem to ponad 19 dBi i 3 metry długie.
http://www.g0ksc.co.uk/19el-144mhz-ln-lfa.html
_________________
Jarek
"nawet papier toaletowy się rozwija"
Tel: 100011110001110101010110101101
http://sq9oub.pl.tl |
| | |
| usuniety9_04_2020 | 13.01.2013 21:05:09 |
Grupa: Użytkownik
Posty: 2008 #1140499
Od: 2009-12-13

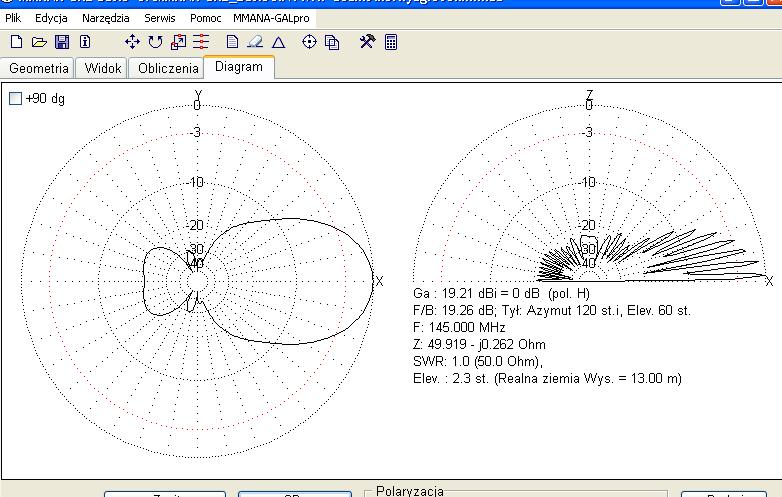

| Ty pokazałeś zawieszenie anteny 13m nad gruntem - symulacja uwzględnia tzw. Ground Gain - zysk ziemi, który będzie różny ze względu na antenę i wysokość zamontowania.
Ci co projektują anteny zamieszczają dane Free Space - dla wolnej przestrzeni i do porównywania symulacji przyjmuje się właśnie te dane. |
| | |
| sq9oub | 13.01.2013 21:58:06 |
Grupa: Użytkownik
QTH: JO90GA
Posty: 4084 #1140610
Od: 2011-4-11
Ilość edycji wpisu: 1 | Stanisław co ty z tymi pukawkami fora czyżby pomyliłeś?
_________________
Jarek
"nawet papier toaletowy się rozwija"
Tel: 100011110001110101010110101101
http://sq9oub.pl.tl |
| | |
| SP6IX | 13.01.2013 22:45:38 |
Grupa: Użytkownik
Posty: 8134 #1140664
Od: 2008-3-18
| Ta antena to tyle warta co diabelskie trójkąty swego czasu ,ona nadaje się tylko do łączności lokalnych bo wszyscy słyszą nie zależnie od kierunku promieniowania
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| SQ9GAI | 13.01.2013 22:45:41 |
Grupa: Użytkownik
Posty: 254 #1140665
Od: 2011-2-28
| sq9oub pisze: Andrzej podaję w we free
2 metry to trochę tabu pasmo dla mnie.
Ale 12 elem Yagi to dochodzi do 10dBd, i robi się dług....a na 5m.
Witaj.Jarek może zamiast teoretyzować i obserwować symulacje na Manna-Gal popatrzysz na PK-UKF,dział zawody,wyniki,popytasz kolegów jakich używają anten i wyciągniesz wnioski.
Wiesław SQ9GAI |
| | |
| sq9oub | 13.01.2013 22:47:19 |
Grupa: Użytkownik
QTH: JO90GA
Posty: 4084 #1140666
Od: 2011-4-11
Ilość edycji wpisu: 3 | Stasiu głąba nie będę udawał. A co do strzelania tymi pukawkami to piszesz z osobą co 3 miejsce zajęła w SP kiedyś z strzelectwa sportowego. A na treningach na wojskowych (jako inkognito cywil) terenach "rozwalał" najlepszych z jednostki "snajperów". Na innym forum możemy o tym pogadać i nauczę Ciebie paru podstaw. Nie potrafisz odkrywać swego "świata" i nic nowego nie potrafisz wprowadzić tylko kopiujesz. I śmieszą mnie te fotki w strojach "ala moro"
_________________
Jarek
"nawet papier toaletowy się rozwija"
Tel: 100011110001110101010110101101
http://sq9oub.pl.tl |
| | |
| sq9oub | 15.01.2013 22:18:03 |
Grupa: Użytkownik
QTH: JO90GA
Posty: 4084 #1143288
Od: 2011-4-11
Ilość edycji wpisu: 1 | Stanisław może mnie i znasz, ja Ciebie nie kojarzę. Jeżeli mnie znasz to znaczy że mnie nie znasz (czytając twoje odpowiedzi).
Osobiście nie czuję żadnej urazy.
_________________
Jarek
"nawet papier toaletowy się rozwija"
Tel: 100011110001110101010110101101
http://sq9oub.pl.tl |
| | |
