| sq9ivd | 01.04.2012 21:09:42 |
Grupa: Użytkownik
QTH: Łukasz Nowy Sącz
Posty: 477 #909266
Od: 2009-2-22
| W chwili obecnej mam na dachu popularną "półfalówkę" na pasmo CB. Zainstalowałem ją na szybko by jak najszybciej uruchomić się na 28. Oczywiście skróciłem ją nieco i wspaniale stroi się na 10 metrach. Antena przeszła moje najśmielsze oczekiwania. Nie będę się tu chwalił, ale DXy same wpadają do logu HI.
Jestem zachwycony tym jak ona pracuje. Słyszy bardzo dużo i dowołuję się niemal do każdej stacji którą słyszę. Na 24 ta antena pracuje trochę gorzej, ale SWR jest w granicach 2.
Pomyślałem o wykonaniu takiej anteny na pasmo 21 MHz. Ten aluminiowy patyk miałby około 6,80m. U dołu anteny była by puszka z cybantami a wewnątrz puszki cewka z odczepem. Cewkę chciałbym wykonać na zasadzie prób i błędów. Trochę walki z analizatorem i powinno się udać.
Ktoś zapyta dlaczego taka antena? Już odpowiadam:
- mało miejsca zajmuje
- szybka w montażu
- bardzo dobra skuteczność
- brak przeciwwag
- niewielki koszt wykonania (zwłaszcza jeśli mamy do zepsucia starą antenę cb 5/8 )
- pracuje dookólnie
- kąt promieniowania jest niższy niż w przypadku GP z promiennikiem ćwierćfalowym co czyni ją skutecznejszą do DXów.
- pracuje dość szeroko
Co koledzy o tym myślicie? Czy ktoś wypróbował ją w praktyce? Jak obliczyć tą cewkę na inne pasma? Zapraszam do merytorycznej dyskusji.
|
| | |
| Electra | 30.11.2024 10:49:01 |
 |
|
| | |
| SP7V | 01.04.2012 21:17:52 |
Grupa: Użytkownik
QTH: Łódź
Posty: 1071 #909277
Od: 2010-5-16
| http://sq7iqi.blogspot.com/
Tomek opisał kopię anteny jaką posiadam. Może sie przyda[url][/url]
_________________
pozdrawiam
Tomek
SP7V
ex
SP7VS
|
| | |
| SP7DSI | 01.04.2012 22:07:38 |
Grupa: Użytkownik
QTH: Sandomierz
Posty: 161 #909326
Od: 2011-8-1
| Ja w chwili obecnej także używam zwykłej "półfalówki" cb. Działa to nieprawdopodobnie dobrze. Na 10 i 12m niema stacji, żeby się nie dowołać mocą 50W. Przykład E51MAN i T32C. Od czasu do czasu, także z pomocą skrzynki antenowej używam tej "półfalówki" na 17m i 30m. Przykład A35YZ, C21HA, T32C itp mocą 50W. Myślałem, żeby przerobić aby to lepiej stroiło na niższych pasmach ale po co psuć jak dobrze działa
_________________
Seb SP7DSI
|
| | |
| sq1bhk | 01.04.2012 22:45:55 |
Grupa: Użytkownik
QTH: Olek Warzymice JO73FJ
Posty: 2581 #909373
Od: 2009-3-30
Ilość edycji wpisu: 2 | [quote=SP7VS] http://sq7iqi.blogspot.com/
Tomek opisał kopię anteny jaką posiadam. Może sie przyda[url][/url] [/quote]
To jest coś ala RYBAKOV tylko inaczej wykonany.
A kolega chce wykonać antenę wykazującą zysk bo 1/2 .
Gdyby do anteny 5/8 z CB popiąć zamiast zamiast fabrycznej cewki taką od 1/2 z 28MHz czy nie zadziałała by jako 1/2 na 15m ??
.
_________________
vy73! op.Olek..... D-STAR 2/70... FM,FMN,SSB- 2/70... APRS-144.800/net
KF..3.5-52Mhz "FUN Dipol" + ATU
|
| | |
| sq9oub | 01.04.2012 23:10:30 |
Grupa: Użytkownik
QTH: JO90GA
Posty: 4085 #909380
Od: 2011-4-11
| Nie nie zadziałałaby.
_________________
Jarek
"nawet papier toaletowy się rozwija"
Tel: 100011110001110101010110101101
http://sq9oub.pl.tl |
| | |
| SQ6DXP | 02.04.2012 00:26:08 |
Grupa: Użytkownik
QTH: Opole JO80XQ
Posty: 1118 #909405
Od: 2010-10-3
| Ja będę chciał przeprowadzić próby z taką 1/2 fali z pasma CB,ale docelowo wydłużoną i zestrojoną na pasmo 24Mhz,ułatwi to wówczas pracę(jak sądzę) na trzech pasmach 21,24,28Mhz.
Jak coś mi z tego wyjdzie to się pochwalę.
_________________
Paweł Opole. |
| | |
| usuniety8_02_2021 | 02.04.2012 07:45:59 |
Grupa: Użytkownik
QTH: Suszec JO90JB
Posty: 9221 #909459
Od: 2008-10-24
| Łukasz SQ9IVD - pomyśl nad anteną którą zrobił SQ7IQI.
Zresztą jest temat o takiej antenie tu na Forum
Mam taką ale promiennik jest z rur alu i ma długość 713 cm.
Od 10 do 30 MHZ SWR nie przekracza 1.6.
Tutaj pomiar w chwili zamontowania jej 3m nad ziemią w zeszłym roku.
Grabber QRSS pracuje na tej antenie - pasmo 30m
Charakterystyki w MMana nie mam. |
| | |
| sq7ovv | 02.04.2012 08:15:12 |
Grupa: Użytkownik
QTH: JO91LO
Posty: 1115 #909469
Od: 2010-9-22
| sq1bhk pisze:
To jest coś ala RYBAKOV tylko inaczej wykonany.
A kolega chce wykonać antenę wykazującą zysk bo 1/2 .
Gdyby do anteny 5/8 z CB popiąć zamiast zamiast fabrycznej cewki taką od 1/2 z 28MHz czy nie zadziałała by jako 1/2 na 15m ??
.
Ja bym spróbował
Nie jestem pewien Twojej racji.
Rozebrałem taką antenę. Spodziewałem się tam zobaczyć obwód Fuchs'a. W końcu to półfalówka..... Znalazłem cewkę z odczepem, do którego przylutowana była gorąca żyła fidera. NIC WIĘCEJ. A cewka była powietrzna.... Zwojów miała 9, a odczep był na trzecim od masy. Jakoś mnie się toto kojarzy z Rybakovem....
Pozdrówka
Kuba
|
| | |
| sq2hcz | 02.04.2012 08:48:47 |
Grupa: Użytkownik
QTH: Bydgoszcz
Posty: 840 #909487
Od: 2009-12-30
| Panowie, podstawowa sprawa - antena 1/2 fali to antena która FIZYCZNIE ma długość połówki fali.
W związku z tym antena 1/2 fali na pasmo 10m nie może być anteną 1/2 fali na inne pasma nawet jeśli dołożymy jakieś "magiczne" cewki. To co jest na dole w antenie CB 1/2 to autotrasformator dopasowujący zasilanie - antena taka jest zasilana napięciowo.
Sławek
_________________
http://sq2hcz.wordpress.com
http://www.eo.net.pl
|
| | |
| sp5vr | 02.04.2012 10:14:45 |
Grupa: Użytkownik
QTH: KO02li
Posty: 405 #909549
Od: 2010-2-28

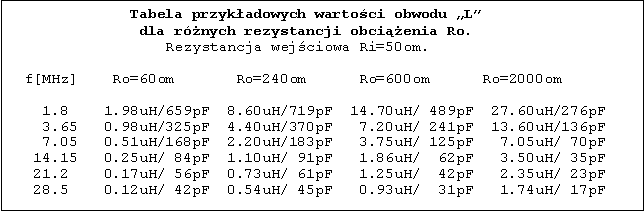

Ilość edycji wpisu: 2 | http://www.sp-qrp.pl/zdjecia/antenylw/AntenyLW_html_108c4205.gif
Wg tej tabeli robiłem anteny półfalowe zasilane na końcu i działały.
Lub ze strony SP5DDJ
http://www.sp5ddj.pl/Antena%20kawalek%20drutu.jpg
http://www.sp5ddj.pl/antenakawalekdrutu.htm
_________________
"Lepiej nic nie mówić i wydawać się głupim, niż się odezwać i rozwiać wszelkie wątpliwości" Mark Twain
http://sp5vr.blogspot.com/
Krzysztof Warszawa
|
| | |
| SP9LWH | 02.04.2012 10:35:22 |
Grupa: Użytkownik
QTH: Zabrze
Posty: 610 #909571
Od: 2011-11-14
| Co miały nie działać . To klasyka. Nazwać można je różnie, np DWZO+skrzynka antenowa albo HWEF.
Efektywność zależy od umiejscowienia promieniującego druta (przewodnika) w terenie.
Dopasowanie do nadajnika można robić pifiltrem jak w przykładzie (L-network brzmi bardziej naukawo), albo linią długą albo manipulując miejscem zasilania.
Można z tego zrobić wielopasmową półfalową odcinając kawały druta przekaźnikiem, trapem (równoległy obwód LC), linia długą (ćwierć fali zwartej na końcu) i nazwać jakoś ładniej niż DrutWyrzuconyZaOkno (Random Wire).
Dołożyć metalowe przeszkadzajki i zrobić z tego kierunkową (bim brzmi wstrętnie).
Mnie by się jednak marzyło znalezienie Św.Gralla -skuteczna jaki dipol na wysokości ćwierć fali, kieszonkowa antena na 136kHz,1800kHz a nawet 4MHz . Jak to zrobić? |
| | |
| Electra | 30.11.2024 10:49:01 |
|
|
| | |
| SQ6NTK | 02.04.2012 11:10:23 |
Grupa: Użytkownik
QTH: JO81mc
Posty: 231 #909602
Od: 2012-2-16
| sq9ivd pisze:
- mało miejsca zajmuje
- szybka w montażu
- bardzo dobra skuteczność
- brak przeciwwag
- niewielki koszt wykonania (zwłaszcza jeśli mamy do zepsucia starą antenę cb 5/8 )
- pracuje dookólnie
- kąt promieniowania jest niższy niż w przypadku GP z promiennikiem ćwierćfalowym co czyni ją skutecznejszą do DXów.
- pracuje dość szeroko
Co koledzy o tym myślicie? Czy ktoś wypróbował ją w praktyce? Jak obliczyć tą cewkę na inne pasma? Zapraszam do merytorycznej dyskusji.
Potwierdzam w 100%
Kilka lat stoi u mnie zestrojona na 10m.
Podejrzewam iż z uwagi na ponad 70 metrowy fider, SWR na 12 i 15 metrach jest poniżej 2,0
Nie używam skrzynki, w domofonach i u sąsiadów mnie nie słychać.
Większość z moich DXów jest właśnie z tej anteny.
Fakt że stoi wysoko.
Pozdrawiam
Artur
_________________
'73 Artur |
| | |
| sq9ivd | 02.04.2012 13:13:12 |
Grupa: Użytkownik
QTH: Łukasz Nowy Sącz
Posty: 477 #909708
Od: 2009-2-22
| sq2hcz pisze:
Panowie, podstawowa sprawa - antena 1/2 fali to antena która FIZYCZNIE ma długość połówki fali.
W związku z tym antena 1/2 fali na pasmo 10m nie może być anteną 1/2 fali na inne pasma nawet jeśli dołożymy jakieś "magiczne" cewki. To co jest na dole w antenie CB 1/2 to autotrasformator dopasowujący zasilanie - antena taka jest zasilana napięciowo.
Sławek
Dokładnie, cudów nie ma. Z założenia jest to antena jednopasmowa. Rezonansowy promiennik długości połowy fali i transformator impedancji dopasowujący do zasilania 50ohm. Nie neguje tego, że tak przygotowana antena będzie miała niski swr na innych pasmach, co zresztą przedstawili koledzy w poprzednich postach. Ta antena na innych pasmach straci swoje właściwości charakterystyczne dla połfalowego verticala tj. niski kąt promieniowania, rezonans. |
| | |
| sq7iqi | 02.04.2012 17:55:07 |
Grupa: Użytkownik
QTH: Sieradz/Łódź
Posty: 578 #910026
Od: 2010-12-11
| Spróbuj z tym trafem od CHA250, jak na koszty i prostotę wykonania zachowuje się to ustrojstwo dosyć zadowalająco, dopasowanie jest zdecydowanie lepsze niż w przypadku RYBAKOVA,a z pierwszych badań wynika że i długość promiennika również. Za rdzenie dasz około 70zł, reszta to włożona przez Ciebie praca, no chyba że będziesz robił wersję QRP jak ja to koszt nie przekracza trzech piwek :-), a frajdy co nie miara. |
| | |
| sq7iqi | 02.04.2012 18:04:49 |
Grupa: Użytkownik
QTH: Sieradz/Łódź
Posty: 578 #910031
Od: 2010-12-11
| Tak w ogóle te anteny bazują na opisie kolegi JJ1GRK http://hamcall.net/call/JJ1GRK opublikowanego w Japońskim CQ Ham Radio http://www.vk5zd.com/CHA250/Images2/JJ1GRK_1.pdf. |
| | |
| usuniety8_02_2021 | 02.04.2012 19:35:17 |
Grupa: Użytkownik
QTH: Suszec JO90JB
Posty: 9221 #910113
Od: 2008-10-24
| Spróbuj z tym trafem od CHA250, jak na koszty i prostotę wykonania zachowuje się to ustrojstwo dosyć zadowalająco,
Ano to jest prawda.
Pasmo 10m moc 10W
 |
| | |
| sq7iqi | 02.04.2012 19:53:36 |
Grupa: Użytkownik
QTH: Sieradz/Łódź
Posty: 578 #910122
Od: 2010-12-11
Ilość edycji wpisu: 2 | Ja na 21MHz w WPX zrobiłem między innymi KJ3X ODX - 8320km :-D 0,6mW/km Oczywiście moje ukochane ft-817, a rzeczona antena stała przywiązana do pobliskiego krzaka. |
| | |
| sq1bhk | 02.04.2012 21:10:31 |
Grupa: Użytkownik
QTH: Olek Warzymice JO73FJ
Posty: 2581 #910237
Od: 2009-3-30
| sq2hcz pisze:
Panowie, podstawowa sprawa - antena 1/2 fali to antena która FIZYCZNIE ma długość połówki fali.
W związku z tym antena 1/2 fali na pasmo 10m nie może być anteną 1/2 fali na inne pasma nawet jeśli dołożymy jakieś "magiczne" cewki. To co jest na dole w antenie CB 1/2 to autotrasformator dopasowujący zasilanie - antena taka jest zasilana napięciowo.
Sławek
Nie chodzi nam o dokładanie cewek tylko o przełaczanie cewek przy odpowiedniej długości promienniku.
Proszę czytać całość a nie tylko fragment.
.
_________________
vy73! op.Olek..... D-STAR 2/70... FM,FMN,SSB- 2/70... APRS-144.800/net
KF..3.5-52Mhz "FUN Dipol" + ATU
|
| | |
| sq2hcz | 02.04.2012 22:16:10 |
Grupa: Użytkownik
QTH: Bydgoszcz
Posty: 840 #910323
Od: 2009-12-30
| A jak chesz zminic dlugosc promiennika aby na kazdym pa smie byla fizycznie 1/2 ...?
_________________
http://sq2hcz.wordpress.com
http://www.eo.net.pl
|
| | |
| SQ6DXP | 02.04.2012 22:25:00 |
Grupa: Użytkownik
QTH: Opole JO80XQ
Posty: 1118 #910330
Od: 2010-10-3
| Sq2hcz,odniosę się do tego co ja chcę zrobić tzn wydłużyć fizycznie i zestroić antenę 1/2 fali od CB na pasmo 24Mhz i używać ją na 3 pasma tj 21,24,28Mhz.
Wiadomo,że takie rozwiązanie jest kompromisem i wszędzie indziej niż na 24Mhz ta antena będzie miała mniejszą sprawność,ale ja oraz zapewne inni koledzy,którzy mają pomysły są tego świadomi.
_________________
Paweł Opole. |
| | |
