Witam,jest kilka rodzai wtyków,gniazd typu N w środku mają kilka elewmęntów różnią się znacząco,chodzi mi o te skręcane na gruby kabel czy ma ktoś link zdjęcie jak ma być w środku poskładany i zamontowany wtyk lub gniazdo N na kabel gruby,
Ważne info może się przydać.We wtyku N przy montażu ważne jest a nawet bardzo ważne żeby fi dławicy było w minusie do fi fidera.Ponieważ są różne fi kabla to radzę kupić wtyczkę z małym otworem w dławicy i przewiercić ją pod fi kabla mnius 0,2mm.Dławica jest mosiężna,zero problemów z jej przewierceniem w warunkach domowych. ___________ Greg SP2LIG

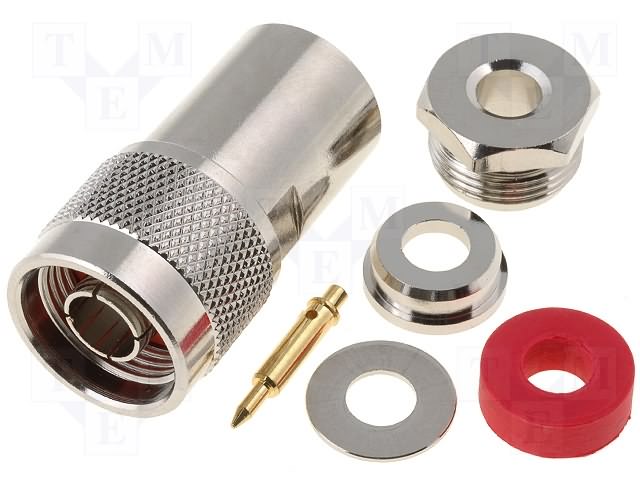

Witam Prosiłbym o pomoc w poprawnym montażu wtyku N skręcanego takiego jak na zdjęciu poniżej.
Zamieszczone powyżej instrukcję nie do końca pokrywają się z budową posiadanego wtyku. Dziękuję
Cały problem w dobrym montażu wtyku N polega na tym żeby dobrać fi dławicy do fi kabla. Mianowicie kiedy fi dławicy będzie większe od fi fidera będą zawsze problemy z utrzymaniem dobrej kondycji rzeczonego oprawienia wtyku N. Skutek będzie taki że fider będzie miał tendencję do wysuwanie się z wtyczki co będzie skutkowało problemem z odsłuchem lub nadawaniem. Żeby wszystko sztymowało jak tak jak powinno być to wpierw powinno się kupić fider, dokładnie suwmiarką zmierzyć jego fi zewnętrzną i dopiero kupić wtyczkę N której fi dławicy będzie mniejsze minimalnie od fi fidera. Lub w ciemno kupić wtyczkę N ale o minimalnej fi dławicy, następnie pomierzyć fi fidera i przewiercić dławicę wiertłem o ok 0,1mm mniejszą od fi fidera. Ponieważ wtyczka jak i dławica jest wykonana z mosiądzu przewiercenie jej na stosowną fi w warunkach domowych nie stanowi żadnego problemu. W/w problem przerobiłem osobiście, dopiero jak wykonałem czynności jak wyżej zapomniałem o jakimkolwiek problemie z wtykiem N. Wtyk N powinien być oprawiony pasownie bez jakiegokolwiek luzu fidera. Jeżeli będziesz miał jakiekolwiek pytania to proszę na priv. ___________ Greg SP2LIG
kabel we wszystkie "otwory" wchodzi pasownie, więc wg Twojego opisu jest wszystko ok. Problemem jest to, jak to wszystko poskładać żeby było dobrze. _________________ Grzegorz
Kenwood TS480 SAT + Cobwebb Antena (6-20)m Alinco DR 112 + NR-770H lub X-50 Alinco DJ 180
Wielkie dzięki za naprowadzenie. Dzięki temu znalazłem na YT filmik - co prawda chyba po hiszpańsku - doskonale pokazujący jak zarobić taki wtyk. Myślę, że może to się komuś przydać, bo rysunek nie zawsze oddaje jak coś trzeba wykonać, gdy to coś się będzie robić pierwszy raz
_________________ Grzegorz
