Arrow Antena w/g SP7DPT


SP4I
12.09.2011 19:36:34
poziom 5



Grupa: Użytkownik

QTH: jo93xq

Posty: 769 #765524
Od: 2010-12-11
Witam szanowne grono.
CZy ktoś z was wie co się stało ze stroną kolegi SP7DPT? Jestem w trakcie wykonywania tej anteny, a kilka dni temu strona przestała działać. Może ktoś ma namiar na inną stronę z podobnym wykonaniem anteny do satelit?
_________________
KF: Yaesu FTDX 3000, GP7DX, HEXBEAM 5 BANDS, dipol inV 80-40
UKF: ICOM IC-5100, Diamond X-510, YAESU FT3D

http://www.shservice.pl/
https://minilink.pl/
Maciej

Electra28.03.2024 15:37:42
poziom 5

oczka

SP8SIW
12.09.2011 19:43:48
poziom 5



Grupa: Administrator

QTH: przemek kielce

Posty: 656 #765530
Od: 2007-5-10


Ilość edycji wpisu: 1
http://projekty.qrz.pl/

u mnie działa
_________________
https://www.facebook.com/RemoteSP/

SP4I
12.09.2011 19:53:05
poziom 5



Grupa: Użytkownik

QTH: jo93xq

Posty: 769 #765533
Od: 2010-12-11
dzieki wielkie, o to mi chodziło wesoły
_________________
KF: Yaesu FTDX 3000, GP7DX, HEXBEAM 5 BANDS, dipol inV 80-40
UKF: ICOM IC-5100, Diamond X-510, YAESU FT3D

http://www.shservice.pl/
https://minilink.pl/
Maciej

sp7dpt
12.09.2011 20:14:43
poziom 1



Grupa: Użytkownik

QTH: Darek Starachowice KO01NB

Posty: 46 #765555
Od: 2007-5-10
Moja strona prywatna sp7dpt.qrz.pl również niebawem bedzie dostępna. Padło łącze i naprawiaja.

sp5gof
22.07.2012 17:49:01
poziom 4



Grupa: Użytkownik

QTH: Warszawa KO02KF

Posty: 217 #977601
Od: 2010-11-10

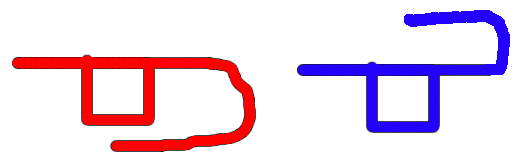

Odświeżam temat - chcę wykonać tą antenę, ale mam profil 15x15mm a nie 10x10mm. Czy to będzie stanowiło jakąś różnicę? Widzę że wibrator UHF trzeba wygiąć na średnicy 13mm, a to mniej niż grubość mojego profilu. Czy można wtedy przykręcić wibrator odwrotnie, tzn. tak żeby element, do którego przykręcona jest gorąca żyła, nie był po drugiej stronie profilu (względem drugiej części wibratora), tylko po tej samej, nad nią? Może obrazek pokaże, o co mi chodzi... po lewej stronie wersja oryginalna, po drugiej taka, jaką ja chcę zrobić.

Obrazek
_________________
SP5GOF KO02KF QRV 145.475
http://www.chmurka.net/

SP4I
22.07.2012 21:23:29
poziom 5



Grupa: Użytkownik

QTH: jo93xq

Posty: 769 #977683
Od: 2010-12-11


Ilość edycji wpisu: 1
Ja bym nie kombinował, bo nie wiadomo jak to się będzie zachowywać i zaraz kolego będziesz miał tak wiele opinii na ten temat ile ludzi na tym forum. Widzę, że mieszkasz w stolicy, więc podjedź do Castoramy i kup sobie profil 10x10, o ile pamiętam to koszt około 10zł. Zero kombinowania i co ważne przy tej antenie z profilem 10x10 będzie lżejsza.

PS.
Jakbyś chciał to posiadam gotowe płytki tego duplexera w wersji 5W z elementów SMD. Identyczne jak w opisie tej anteny.
Szczególy na maila.
_________________
KF: Yaesu FTDX 3000, GP7DX, HEXBEAM 5 BANDS, dipol inV 80-40
UKF: ICOM IC-5100, Diamond X-510, YAESU FT3D

http://www.shservice.pl/
https://minilink.pl/
Maciej

sp5gof
22.07.2012 22:19:01
poziom 4



Grupa: Użytkownik

QTH: Warszawa KO02KF

Posty: 217 #977722
Od: 2010-11-10
No właśnie mam profil z Castoramy na Popularnej, były tam tylko profile 15x15 (i większe) wesoły

Masz same płytki bez elementów, czy gotowe polutowane dupleksery?
_________________
SP5GOF KO02KF QRV 145.475
http://www.chmurka.net/

SP4I
23.07.2012 09:00:57
poziom 5



Grupa: Użytkownik

QTH: jo93xq

Posty: 769 #977854
Od: 2010-12-11
Polutowane, gotowe do pracy wesoły Oczywiście z elementów takich jak w opisie.
_________________
KF: Yaesu FTDX 3000, GP7DX, HEXBEAM 5 BANDS, dipol inV 80-40
UKF: ICOM IC-5100, Diamond X-510, YAESU FT3D

http://www.shservice.pl/
https://minilink.pl/
Maciej

usuniety8_02_2021
04.09.2012 16:15:35
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Suszec JO90JB

Posty: 9221 #1003239
Od: 2008-10-24
A Ja mam inne pytanie dotyczące tej anteny.

Chodzi o sposób montażu elementów na boomie.

Zastanawia mnie jedna rzecz.

Kolega SP7DPT pisze tak:
"Pręty do profilu kwadratowego przymocowane są za pomocą specialnych obejm. Obejmy te wykonane są z dwóch części. Jedną część stanowi uchwyt do mocowania kabli elektrycznych do ścian tzw. "flopy" o wymiarze 4mm a drugą blaszka aluminiowa dociskająca wszytko do siebie. "

Inni wykonawcy tej anteny np. wspomniany VE2ZAZ boom zrobił z rury CPVC. Więc elementy anteny są odizolowane od boomu.

I tu moje pytanie - wzorując się na projekcie SP7DPT - można pręty zamontować w otworach wywierconych w boomie?

Mam wszystkie materiały do zbudowania tej anteny tylko zastanawiam sie nad sposobem montażu prętów do boomu.

sp7dpt
04.09.2012 17:11:09
poziom 1



Grupa: Użytkownik

QTH: Darek Starachowice KO01NB

Posty: 46 #1003250
Od: 2007-5-10
Srodek pretow i boom ma potencjał 0 wiec czy beda odizolowane czy nie jest to bez znaczenia

usuniety8_02_2021
04.09.2012 17:15:19
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Suszec JO90JB

Posty: 9221 #1003251
Od: 2008-10-24
OK dzięki za info.

Trzeba zabrać się za budowę tej anteny.

Electra28.03.2024 15:37:42
poziom 5

oczka

usuniety8_02_2021
06.09.2012 12:02:18
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Suszec JO90JB

Posty: 9221 #1004258
Od: 2008-10-24
SQ4KOO - robiłeś pomiary anteny z Twoim micro duplexerem?

usuniety8_02_2021
22.09.2012 16:41:53
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Suszec JO90JB

Posty: 9221 #1014533
Od: 2008-10-24


Ilość edycji wpisu: 1
Wykonana przeze mnie antena plus mocowanie ręczniaka.

http://www.sq9jxb-sq6mno.pl/viewpage.php?page_id=41

Otwory fi 5mm wierciłem "z ręki" , nie miałem jeszcze wiertarki stołowej oczko

sq6cok
26.06.2015 14:27:51
poziom 1

Grupa: Użytkownik

QTH: Strzegom

Posty: 49 #2132807
Od: 2015-6-18
Czy duplexer jest potrzebny w przypadku użycia dwóch osobnych trx-ów ?
