Antena Yagi Beam Tribander na 10/15/20 m


SQ7PGO	06.04.2012 21:56:03
Grupa: Użytkownik QTH: lokator: JO92OB Posty: 2726 #913641 Od: 2010-6-19	Ano choć alu dość lekkie to jednak jest tego sporo. Nic na to nie poradzi. Nie bardzo jest z czego odchudzić. _________________ Petroniusz 3el- beam Yagi 20m by SQ7PGO, Delta 12/15/17m by SQ7PGO FD4 Fritzel / 10-80m GL VY 73! SQ7PGO / SO7B SPDXC #0908

Electra	27.11.2024 09:15:17


sq9oub	07.04.2012 06:37:35
Grupa: Użytkownik QTH: JO90GA Posty: 4085 #913767 Od: 2011-4-11	Nie ma co porównywać pełnowymiarowe anteny z kompromisami bo wiadomo jaki wynik. Coś za coś jak się mówi. _________________ Jarek "nawet papier toaletowy się rozwija" Tel: 100011110001110101010110101101 http://sq9oub.pl.tl

sq2mme	30.01.2013 21:09:40
Grupa: Użytkownik QTH: JO84LK56, Bolesławice Posty: 75 #1163441 Od: 2011-2-20	Witam, poczyniłem taką antenę, 2el. na 20m + 2el. na 15m i 3el. na 10m (tribander): http://www.wrzucaj.org/530576 Mam jednak problem z programem MMANA-GAL, mianowicie nie mogę zapisać projektu po zrobieniu taperingu "-6". Powinno być: -> 1 12,5 1,4 10 99999,9 8 Prosiłbym o ocenienie projektu i podpowiedź jak zapisać plik po wprowadzeniu stopniowania "-6". _________________ '73 SP1MB/sq2mme op.Michał FT-80c, ATU wg SP6SYV, ICOM IC-T22A.

sq9oub	30.01.2013 21:28:55
Grupa: Użytkownik QTH: JO90GA Posty: 4085 #1163464 Od: 2011-4-11	U mnie Michał jest ok tak jak napisałeś 1 12,5 1,4 10 99999,9 8 wersja programu u mnie to: 3,0,0,31 _________________ Jarek "nawet papier toaletowy się rozwija" Tel: 100011110001110101010110101101 http://sq9oub.pl.tl

sq2mme	30.01.2013 21:36:35
Grupa: Użytkownik QTH: JO84LK56, Bolesławice Posty: 75 #1163491 Od: 2011-2-20	A czy po wpisaniu stopniowaniu możesz zapisać plik? A jak oceniasz projekt? Realny do wykonania, który miałby szanse poprawnie pracować? _________________ '73 SP1MB/sq2mme op.Michał FT-80c, ATU wg SP6SYV, ICOM IC-T22A.

sq9oub	30.01.2013 22:07:53
Grupa: Użytkownik QTH: JO90GA Posty: 4085 #1163549 Od: 2011-4-11	Ten rodzaj zasilania jest świetny. Uzyskuje się szeroki Bandwidth w każdym paśmie. SWR poniżej 1.5 w całym zakresie pasma 20m, tak samo w paśmie 21mhz. W paśmie 10m Bandwidth 2Mhz z SWR poniżej 1.5 a przy swr 2 Bandwidth wychodzi prawie 4 Mhz. Optibeam prawdopodobnie zapoczątkował te zasilanie. Niema utraty kierunkowości w tych zakresach co napisałem a to plus duży ,bo nie jedna yaga zacznie promieniować w druga stronę lub w obie tak samo jak dipol. Pokrywa z niskim swr pełne zakresy pasm nie tracąc kierunku. Czyli całe pasmo 14mhz, 21mhz i 28mhz do 30mh. Idealny rezonans wszędzie. Czy realny do wykonania? Wg. mnie stanowczo tak a dlaczego? Sporo anten przeniosłem z "reala" na komputer. Mniej i bardziej skomplikowane. I wszystkie modele komputerowe zgadzały się z oryginałami. A jeżeli tak jest to i w drugą stronę to działa. Jak to mówią z prochu powstałeś w proch... z reala powstał plik i z pliku powstanie real. Jakby tak nie było to by głupoty pokazywał komputer. Michał wady wg. mego widzimisię: Poprawić spróbować tłumienie w 14 i 21 mhz. Kupa pracy zrobione. Naprawdę świetna robota. _________________ Jarek "nawet papier toaletowy się rozwija" Tel: 100011110001110101010110101101 http://sq9oub.pl.tl

sq9oub	30.01.2013 22:10:47
Grupa: Użytkownik QTH: JO90GA Posty: 4085 #1163560 Od: 2011-4-11	A czy po wpisaniu stopniowaniu możesz zapisać plik? Tak mogę zapisać plik. Zmieniam co chcę w "-6" i zapisuję to co zmieniłem - długości średnice co kolwiek. Może przeinstaluj... _________________ Jarek "nawet papier toaletowy się rozwija" Tel: 100011110001110101010110101101 http://sq9oub.pl.tl

SQ7PGO	31.01.2013 00:08:39
Grupa: Użytkownik QTH: lokator: JO92OB Posty: 2726 #1163786 Od: 2010-6-19	Zaciekawiła mnie ta antena i dziwne ale w starej wersji MmanaGal czyli 1.2,.... otwiera bez roblemu natomiast w wersji 3,0 krzyczy że "Floating point division by zero" Co to jest? Antena ładnie pracuje- no ja bym jeszcze dodał do 15m 3 element. _________________ Petroniusz 3el- beam Yagi 20m by SQ7PGO, Delta 12/15/17m by SQ7PGO FD4 Fritzel / 10-80m GL VY 73! SQ7PGO / SO7B SPDXC #0908

sq2mme	31.01.2013 09:18:24
Grupa: Użytkownik QTH: JO84LK56, Bolesławice Posty: 75 #1164039 Od: 2011-2-20	"Floating point division by zero" w tym przypadku oznacza, że nie jest wpisane stopniowanie "-6". Pisałem we wcześniejszym poście jak to zrobić. Zainstaluję inną wer. MMANA, może się uda usunąć usterkę. Moim założeniem było stworzenie ant. stosunkowo małej i lekkiej, dlatego też "tylko" po dwa elementy na pasmo 20/15m. W poprzedniej wer. usunąłem jeszcze jeden el. na 10m, ale to i tak nie spowodowało skrócenia boomu, zatem stwierdziłem, że pozostawię 3el. na 10m. _________________ '73 SP1MB/sq2mme op.Michał FT-80c, ATU wg SP6SYV, ICOM IC-T22A.

M0OSH	31.01.2013 10:32:17
Grupa: Użytkownik QTH: IO92BM Posty: 282 #1164106 Od: 2010-11-26	Wygląda trochę jak GB37 od SPGEM _________________ Pozdrawiam Vy73 Wojtek M0OSH, (SQ2OSH) -- ----- --- ... .... Member of the RSGB

sq2mme	31.01.2013 10:43:23
Grupa: Użytkownik QTH: JO84LK56, Bolesławice Posty: 75 #1164110 Od: 2011-2-20	Niewątpliwie sugerowałem się jego konstrukcją. Jednak podobny jest tylko układ zasilania, pozostałe wymiary są zupełnie inne (czy goresze, czy lepsze tego nie wiem), ale przecież nic nie stoi na przeszkodzie, żeby odwzorować antenę od SP3GEM, kto ma ochotę niech robi i podzieli się wrażeniami _________________ '73 SP1MB/sq2mme op.Michał FT-80c, ATU wg SP6SYV, ICOM IC-T22A.

Electra	27.11.2024 09:15:17


sq2mme	31.01.2013 10:45:13
Grupa: Użytkownik QTH: JO84LK56, Bolesławice Posty: 75 #1164115 Od: 2011-2-20	Zainstalowałem MMANA w wer. 3.0.0.31 i problem z "Floating point division by zero" zniknął. _________________ '73 SP1MB/sq2mme op.Michał FT-80c, ATU wg SP6SYV, ICOM IC-T22A.

sq9oub	31.01.2013 11:17:48

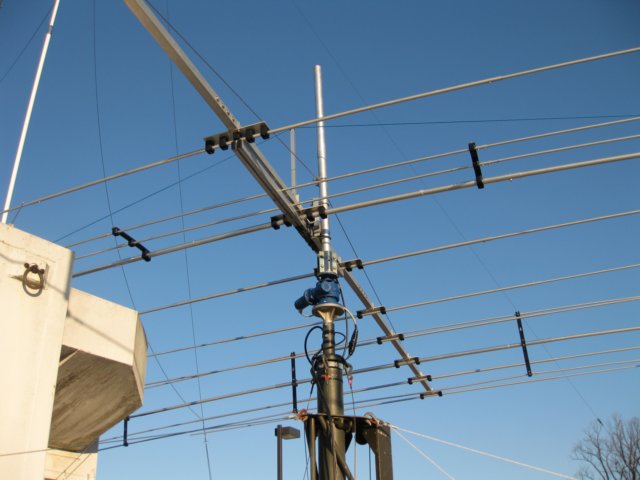

Grupa: Użytkownik QTH: JO90GA Posty: 4085 #1164159 Od: 2011-4-11 Ilość edycji wpisu: 1	A tak u optibeam zasilanie. To samo tylko przekrój większy. Dwa równoległe profile. _________________ Jarek "nawet papier toaletowy się rozwija" Tel: 100011110001110101010110101101 http://sq9oub.pl.tl

sp9mrn	31.01.2013 11:34:21
Grupa: Użytkownik QTH: Gliwice JO90IG Posty: 3202 #1164202 Od: 2009-6-22	Czy któremuś z bardziej biegłych chciałoby się dołączyć lnetwork w punkcie zasilania w celu doprowadzenia anteny do dopasowania na którymś z warcow (mp 18MHz) i sprawdzenia jak wygląda wtedy charakterystyka kierunkowa? _________________ https://www.facebook.com/RadioamatorzyPolscy

sq2mme	31.01.2013 11:52:44
Grupa: Użytkownik QTH: JO84LK56, Bolesławice Posty: 75 #1164233 Od: 2011-2-20	i dołożony trzeci element na 21Mhz. http://www.wrzucaj.org/852070 _________________ '73 SP1MB/sq2mme op.Michał FT-80c, ATU wg SP6SYV, ICOM IC-T22A.

M0OSH	31.01.2013 12:16:21
Grupa: Użytkownik QTH: IO92BM Posty: 282 #1164257 Od: 2010-11-26	Coś nie tak załadowałem i wygląda że antena ma 2 reflektory na 15m _________________ Pozdrawiam Vy73 Wojtek M0OSH, (SQ2OSH) -- ----- --- ... .... Member of the RSGB

sq2mme	31.01.2013 12:25:34
Grupa: Użytkownik QTH: JO84LK56, Bolesławice Posty: 75 #1164266 Od: 2011-2-20	No tak, racja... Zatem zostaje bez 3 el. _________________ '73 SP1MB/sq2mme op.Michał FT-80c, ATU wg SP6SYV, ICOM IC-T22A.

SQ7PGO	31.01.2013 18:07:55
Grupa: Użytkownik QTH: lokator: JO92OB Posty: 2726 #1164772 Od: 2010-6-19	Dopiero jak usunąłem R -6 to otworzyło mi sie w ver 3 prawidłowo. Jarku i Michale - jak sie ma zysk, dopasowanie i kierunkowość anteny przy zasilaniu jak tutaj a jak wtedy gdy zasilimy ja tak jak moje wczesniejsze Tribandery z watku http://sp7pki.iq24.pl/default.asp?grupa=3534&temat=128037&nr_str=7 _________________ Petroniusz 3el- beam Yagi 20m by SQ7PGO, Delta 12/15/17m by SQ7PGO FD4 Fritzel / 10-80m GL VY 73! SQ7PGO / SO7B SPDXC #0908

sq9oub	31.01.2013 19:04:51
Grupa: Użytkownik QTH: JO90GA Posty: 4085 #1164952 Od: 2011-4-11 Ilość edycji wpisu: 5	Petroniusz twój ostatni model nie pokryje pasma 15m. 20m jest ok. A 10m... cienko wychodzi BW z swr=<1.5 to ok 500KHz a przy 2 max 1300KHz. Powiem szczerze że spodziewałem się tego z powodu rodzaju zasilania. _________________ Jarek "nawet papier toaletowy się rozwija" Tel: 100011110001110101010110101101 http://sq9oub.pl.tl

sq2mme	31.01.2013 19:16:27
Grupa: Użytkownik QTH: JO84LK56, Bolesławice Posty: 75 #1164981 Od: 2011-2-20	Ja niestety nie pomogę _________________ '73 SP1MB/sq2mme op.Michał FT-80c, ATU wg SP6SYV, ICOM IC-T22A.
