| andes | 10.04.2018 11:06:23 |
Grupa: Użytkownik
Posty: 4 #2534298
Od: 2018-4-9
Ilość edycji wpisu: 5 | Dzień dobry,
Porządkując dom po zmarłej rodzinie, znalazłem urządzenie, które wygląda na wojskową krótkofalówkę. Niestety, zupełnie się na tym nie znam, a może jest to coś cennego lub wartego uwagi. Pod poniższym linkiem załączam kilka zdjęć.
https://photos.app.goo.gl/WWik75oMjlcEQwpn2
Będę bardzo wdzięczny za jakąkolwiek pomoc.
Pozdrawiam
Andrzej
 |
| | |
| Electra | 24.04.2024 04:07:02 |
 |
|
| | |
| SP9LWH | 10.04.2018 11:31:09 |
Grupa: Użytkownik
QTH: Zabrze
Posty: 588 #2534314
Od: 2011-11-14
| andes pisze: Dzień dobry,
Porządkując dom po zmarłej rodzinie, znalazłem urządzenie, które wygląda na wojskową krótkofalówkę. Niestety, zupełnie się na tym nie znam, a może jest to coś cennego lub wartego uwagi. Pod poniższym linkiem załączam kilka zdjęć.
https://photos.app.goo.gl/WWik75oMjlcEQwpn2
Będę bardzo wdzięczny za jakąkolwiek pomoc.
Pozdrawiam
Andrzej
Hobbystyczne wykonanie. Prawdopodobnie odbiornik radiowy
Wartość: koszt utylizacji elektrośmieci. |
| | |
| SP6OUJ. | 10.04.2018 11:36:02 |
Grupa: Użytkownik
QTH: jo80ve
Posty: 1766 #2534316
Od: 2015-6-23
| Wygląda na jakiś stary odbiornik radiowy z lat 50-60tych. Proponuję oddac go do jakiegos klubu krótkofalowców albo do muzeum.
_________________
73! Arek sp6ouj
OT-50 PZK, http://pzk.ovh
|
| | |
| andes | 10.04.2018 11:36:16 |
Grupa: Użytkownik
Posty: 4 #2534317
Od: 2018-4-9
| SP9LWH pisze: andes pisze: Dzień dobry,
Porządkując dom po zmarłej rodzinie, znalazłem urządzenie, które wygląda na wojskową krótkofalówkę. Niestety, zupełnie się na tym nie znam, a może jest to coś cennego lub wartego uwagi. Pod poniższym linkiem załączam kilka zdjęć.
https://photos.app.goo.gl/WWik75oMjlcEQwpn2
Będę bardzo wdzięczny za jakąkolwiek pomoc.
Pozdrawiam
Andrzej
Hobbystyczne wykonanie. Prawdopodobnie odbiornik radiowy
Wartość: koszt utylizacji elektrośmieci.
Bardzo dziękuję za informację. Sumienie kazało mi się upewnić. |
| | |
| SP8LBK | 10.04.2018 12:22:40 |
Grupa: Użytkownik
QTH: Kraśnik KO10CX
Posty: 5366 #2534324
Od: 2010-8-3
Ilość edycji wpisu: 1 | To nie żaden odbiornik radiowy.
To urządzenia ma dwa niezależne kanały i nie ma żadnych cewek.
W środku jest coś co przypomina lampę oscyloskopową.
Te dwa zestawy oporników, to mogą być jakieś dzielniki.
Może to być pierwotny dwukanałowy oscyloskop.
Warto tym zainteresować jakiegoś kolekcjonera, lub muzeum techniki.
Zutylizować zawsze można.
_________________
Vy 73
Andrzej SP8LBK |
| | |
| SP6IX | 10.04.2018 13:12:37 |
Grupa: Użytkownik
Posty: 8128 #2534337
Od: 2008-3-18
| Jak mnie pamięć nie myli to końcówka radionamiernika podobnego ILS ,każdy kanał pokazywał ile jest od osi schodzenia.Ale to moje domysły tego co widziałem 40-50 lat temu.
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| SP5WCX | 10.04.2018 21:04:20 |
Grupa: Użytkownik
Posty: 338 #2534503
Od: 2009-3-6
| Faktycznie, zagadkowe urządzenie. Proszę zerknąć na opisy na elementach. Może na którymś z nich jest podana data produkcji?
Ewentualnie proszę o przesłanie zdjęć w dużej rozdzielczości, żeby można było odczytać inne napisy na elementach, w tym na słuchawkach. Może akurat byśmy potrzebowali do Muzeum?
Adres email: sp5wcx@onet.pl |
| | |
| SQ9JXT | 12.04.2018 12:48:12 |
Grupa: Użytkownik
Posty: 725 #2534985
Od: 2011-5-10
| Andrzej, oddaj im tego klamota. To jest jakiś home made. Nie ma to żadnej wartości ani kolekcjonerskiej ani handlowej. Jedynie muzealną. Wyczyszczą, postawią na półce i będzie dla potomnych świadczyło, że kiedyś "telefon komórkowy" trzeba było sobie wyprodukować samemu.  |
| | |
| Usuniety_18.05.2018 | 12.04.2018 16:51:10 |
Grupa: Użytkownik
Posty: 304 #2535051
Od: 2010-7-18
UŻYTKOWNIK ZABLOKOWANY | radionamiernik do lokalizacji Ubotów ..... takie urządzenie mieli alianci na statkach w konwojach . Napewno to nie jest to ale bardzo podobne... widziałem na jakimś filmie National Geo |
| | |
| SP5WCX | 13.04.2018 09:07:29 |
Grupa: Użytkownik
Posty: 338 #2535213
Od: 2009-3-6
Ilość edycji wpisu: 1 | Dziękuję za nadesłane szczegółowe zdjęcia. Niestety, elementy są tak ustawione, że na żadnym z nich nie widać daty produkcji. Na pewno te daty są, proszę spojrzeć na kondensatory z lewej strony, patrząc do wnętrza od tyłu. Sądząc po oznaczeniu producenta na słuchawkach (Wielkopolskie Zakłady Teletechniczne T-7 w Poznaniu, funkcjonujące pod tym oznaczeniem w latach 1958 - 1964) wychodzi że to jakaś powojenna (lata 50/60-te) konstrukcja, wykorzystująca także elementy z zachodniego demobilowego wojennego sprzętu. Po sposobie montażu i zastosowanych materiałach wnioskuję, że to jakaś chałupnicza, jednorazowa twórczość. Nic więcej na podstawie zdjęć nie potrafiłem ustalić. |
| | |
| andes | 17.04.2018 10:03:45 |
Grupa: Użytkownik
Posty: 4 #2536259
Od: 2018-4-9
| Bardzo dziękuję za pomoc i zaangażowanie Państwa w „śledztwo”. Podsumowując, dalej tak naprawdę dalej nie wiadomo, co to może być. Opinie zamieszczone na forum, jak też przesłane do mnie bezpośrednio są skrajnie różne. Tak więc dalej nie wiem, co zrobić  Urządzenie na razie zostaje głęboko schowane. Może za kilkanaście, kilkadziesiąt lat znowu ktoś będzie próbował ustalić jego przeznaczenie...
Jeszcze raz dziękuję i serdecznie pozdrawiam
Andrzej |
| | |
| Electra | 24.04.2024 04:07:02 |
|
|
| | |
| SP5XMI | 17.04.2018 10:37:42 |
Grupa: Użytkownik
QTH: Warszawa
Posty: 3443 #2536272
Od: 2012-12-16

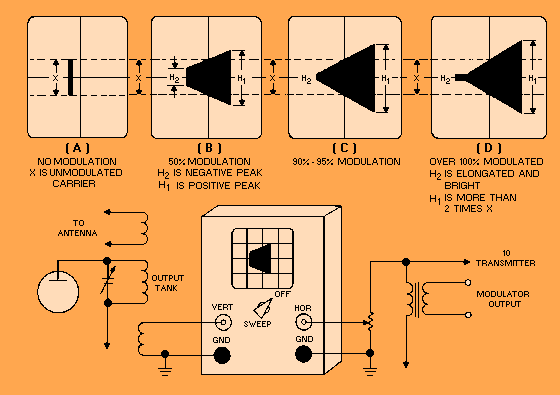

| Sądząc po wykonaniu, jest to urządzenie z epoki fonii w emisji AM. Przy nadajniku AM istotny był poziom wymodulowania stopnia końcowego (stopień końcowy zazwyczaj pracował w klasie C i miał modulację transformatorową ze wzmacniacza modulującego, bo tak było najprościej). Do oceny wymodulowania takiego nadajnika budowało się wtedy miernik modulacji AM, który wykorzystywał lampę oscyloskopową - na płytki Y podawało się sygnał ze stopnia końcowego nadajnika, na płytki X - sygnał modulujący. Trzeba było tak dobierać poziom m.cz. z modulatora, by uzyskać trójkąt z minimalnie obciętym wierzchołkiem po jednej stronie. Zasada działania była taka, jak na poniższym obrazku. Najprawdopodobniej jest to właśnie takie urządzenie.
_________________
Sent from Marconi Oceanspan with 3x807 in the finals.
Pozdrawiam, SP5XMI Marcin |
