| Andrzej_NR.1 | 12.11.2024 12:37:11 |
Grupa: Użytkownik
QTH: KO02KD
Posty: 1098 #8225850
Od: 2010-11-11

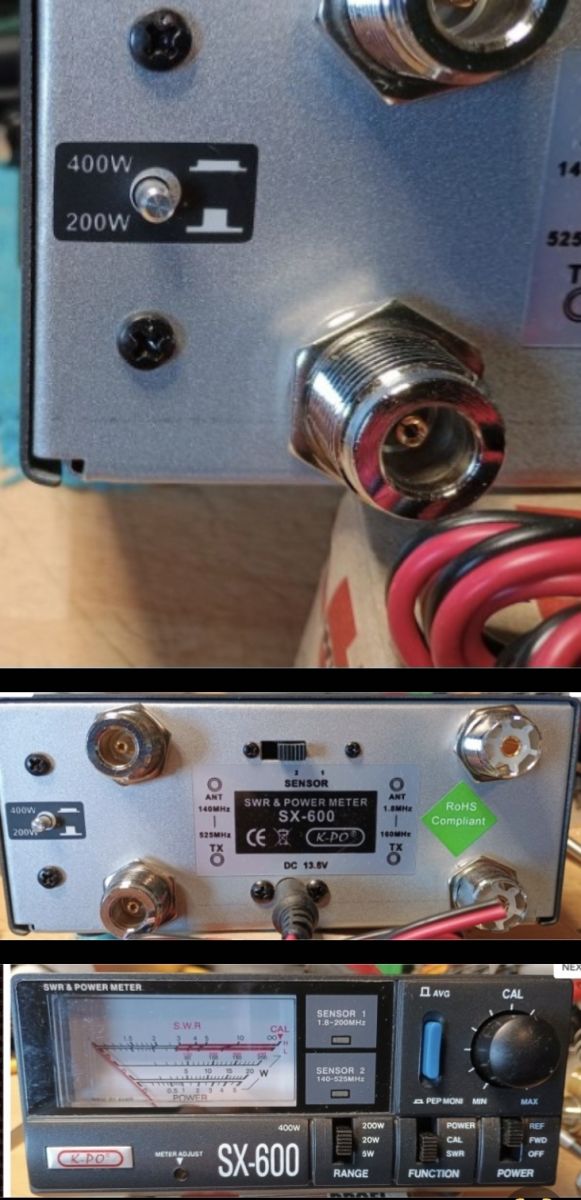

| Potrzebuję zmierzyć moc na 70cm do 300W czy ten miernik będzie w miarę dobry K-PO SX-600 z tyłu ma przełącznik 400W
Lub jakie inne polecacie.
.
 |
| | |
| Electra | 21.11.2024 12:30:14 |
 |
|
| | |
| sp5it | 12.11.2024 13:05:59 |
Grupa: Użytkownik
QTH: KO02OI
Posty: 7487 #8225856
Od: 2009-12-28
Ilość edycji wpisu: 1 | Jak nie potrzebujesz mierzyć jej ciągle, to ja bym zmierzył miernikuem uniwersalnym.
_________________
You can't have too many antennas...
 |
| | |
| Andrzej_NR.1 | 12.11.2024 13:41:11 |
Grupa: Użytkownik
QTH: KO02KD
Posty: 1098 #8225870
Od: 2010-11-11
| sugerować się napięciem V |
| | |
| sp5it | 12.11.2024 14:04:40 |
Grupa: Użytkownik
QTH: KO02OI
Posty: 7487 #8225877
Od: 2009-12-28
| Tu sie nie ma co sugerować. Mierzysz, przeliczasz i masz moc.
Jak masz oscyloskop, to mierz oscyloskopem.
_________________
You can't have too many antennas...
|
| | |
| sp9fys | 12.11.2024 15:45:12 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 1716 #8225910
Od: 2010-11-28
Ilość edycji wpisu: 1 | Michał, nie rób sobie jaj. Jak to zrobisz multimetrem? Bezpośrednio sondą diodową - zapomnij.
Przy 300W na standardowej oporności 50om napięcie wynosi Usk~125V, szczytowe to prawie 220V i takie napięcie zmierzyć trzeba sondą szczytową. Bez kalibrowanego dzielnika, tłumika albo sprzęgacza kierunkowego nie da się tego pomiaru zrobić.SX600 jak najbardziej się nadaje. Pomiar dokładny to nie będzie, ale do oszacowania ((+-10%) zupełnie wystarczy.
_________________
R.
Try not. Do. Or do not. There is no try.
Yoda
|
| | |
| sp7ukl | 14.11.2024 10:18:41 |
Grupa: Użytkownik
QTH: JO91RR37NB, Łódź
Posty: 2756 #8226370
Od: 2008-9-11
| sp9fys pisze:
(...) Pomiar dokładny to nie będzie, ale do oszacowania ((+-10%) zupełnie wystarczy.
Bo wszyscy zapominamy, że to nie są mierniki a jedynie wskaźniki właśnie z takim błędem pomiaru.
Później zdziwienie, że pokazuje 90W jak ma być 100 albo odwrotnie
_________________
Cezary sp7ukl (ex sp2ukl)
Sklep dla krótkofalowców: https://www.HamRadioShop.pl
Autoryzowany dystrybutor Nagoya, AnyTone, Baofeng, Zastone, Wouxun, TYT
----------------
"Alea iacta est" |
| | |
| VSS | 14.11.2024 12:32:10 |
Grupa: Użytkownik
QTH: POZnan*
Posty: 3898 #8226406
Od: 2009-12-24
Ilość edycji wpisu: 3 | Andrzej_NR.1 pisze:
Potrzebuję zmierzyć moc na 70cm do 300W czy ten miernik będzie w miarę dobry K-PO SX-600 z tyłu ma przełącznik 400W
Lub jakie inne polecacie.
ja bym na szybko zrobił sprzęgacz kierunkowy na to pasmo. byś miał na przyszłość mógłbys na bierząco mierzyć moc i odbitą.
w cegle bieńkowskiego jest rysunek, strona 940. jak umiesz trzymać pilnik w reku to zrobisz to w godzinę.choćby z porządnego laminatu epoksydowo- szklanego i druta 4mm2. wykalibrować na 70cm na radiu z znana mocą, obliczyć odsprzęgnięcie i zapisać. będzie na lata.
_________________
Artur VSS
https://sp3vss.eu
PZK - Piraci Z Karaibów
Udostępniający link nie odpowiada z automatu za treść:
https://tiny.pl/tqrng
http://hudoc.echr.coe.int/eng?i=001-187930
|
| | |
| sp9fys | 14.11.2024 13:52:51 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 1716 #8226420
Od: 2010-11-28
Ilość edycji wpisu: 1 | Nie gorsze niż to co w Bieńkowskim:
http://www.ok2kkw.com/00003016/semirigidy/smerova_vazba.htm

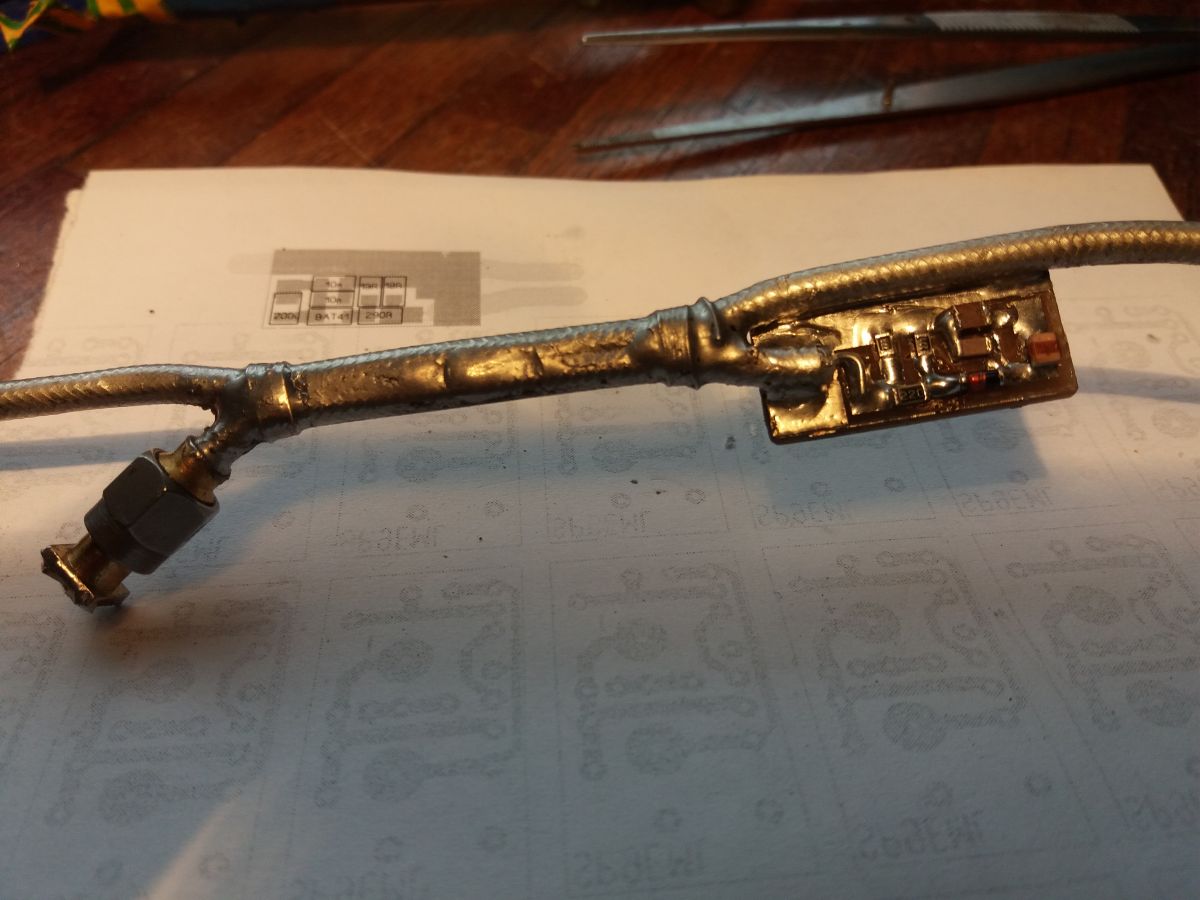

U mnie wygląda ten sprzęgacz tak:
Używam jako czujnika pomiaru mocy we wzmacniaczu SSPA 400W na dwójkę, ale równie dobrze będzie pracować na pasmie 70cm.
_________________
R.
Try not. Do. Or do not. There is no try.
Yoda
|
| | |
| VSS | 14.11.2024 22:46:43 |
Grupa: Użytkownik
QTH: POZnan*
Posty: 3898 #8226522
Od: 2009-12-24
|
sprzęgacz od lb był tylko propozycją ale każdy sprzęgacz jest OK.
Ja używam takich, jest odsprzęgnięcie a u góry od razu dioda pomiarowa dająca napięcie stałe.
Odsprzęgnięcie na 450MHz jest fabrycznie zmierzone na -24,6dB
_________________
Artur VSS
https://sp3vss.eu
PZK - Piraci Z Karaibów
Udostępniający link nie odpowiada z automatu za treść:
https://tiny.pl/tqrng
http://hudoc.echr.coe.int/eng?i=001-187930
|
| | |
