| SP4BF | 06.12.2019 09:34:42 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4224 #5316574
Od: 2007-11-26
| Witam. Poszukuję zdjęcia otwartej głowicy tunera Sony ST-SA5ES. Może ktoś ma takie cudo u siebie na półce i może zrobić takie foto
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| Electra | 27.12.2024 12:30:04 |
 |
|
| | |
| SP6ABO | 06.12.2019 10:15:05 |
Grupa: Użytkownik
QTH: Opole
Posty: 146 #5316581
Od: 2018-4-30
|
Wujek Google mi pokazał.
73 Jacek
_________________
"Umysł jest jak spadochron. Nie działa kiedy nie jest otwarty" - Frank Zappa
***** *** i tropicieli |
| | |
| SP4BF | 06.12.2019 10:47:35 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4224 #5316591
Od: 2007-11-26
Ilość edycji wpisu: 1 | Mi też ale otwartej czyli bez górnej obudowy nie chce mi pokazać. Tuner bez obudowy - tak ale samej głowicy mi nie chce wujcio pokazać. Podeślij linka jeśli możesz.
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| SP6ABO | 06.12.2019 10:57:19 |
Grupa: Użytkownik
QTH: Opole
Posty: 146 #5316595
Od: 2018-4-30
| SP4BF pisze:
Wi też ale otwartej czyli bez górnej obudowy nie chce mi pokazać. Tuner bez obudowy - tak ale samej głowicy mi nie chce wujcio pokazać. Podeślij linka jeśli możesz.
Wpisz ST-SA5ES w wybierz grafikę.
73 Jacek
_________________
"Umysł jest jak spadochron. Nie działa kiedy nie jest otwarty" - Frank Zappa
***** *** i tropicieli |
| | |
| sp6efy | 06.12.2019 16:31:14 |
Grupa: Użytkownik
QTH: Wrocław JO72ox
Posty: 1083 #5316676
Od: 2011-6-19
| Tu jest serwisówka ..
https://elektrotanya.com/sony_st-sa5es_gold_am-fm_stereo_tuner.pdf/download.html#dl
_________________
433.500,145.350,70.260 Janusz, Barlinek JO72ox |
| | |
| SP4BF | 06.12.2019 17:47:40 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4224 #5316695
Od: 2007-11-26
| Nadal wujek nie pokazuje otwartej głowicy ukf.
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| SP4BF | 06.12.2019 17:51:37 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4224 #5316697
Od: 2007-11-26
| P.S. serwisówke mam ale tam głowica na schemacie występuje jako "magiczne pudełko".
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| sq6ade | 06.12.2019 18:36:27 |
Grupa: Użytkownik
QTH: Wrocław (Breslau) Party-n
Posty: 15184 #5316714
Od: 2008-3-21
| Bęc !  :
_________________
Wiosna się budzi w całej naturze
Witana rzewnym słowików pieniem,
W zielonym gaju, ponad strumieniem,
Kwitną prześliczne dwie róże.
 |
| | |
| SP4BF | 06.12.2019 18:58:40 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4224 #5316723
Od: 2007-11-26
| No i oto mi chodziło. Tylko jedno mnie zastanawia: czy jest to głowica z SA3ES czy z SA5ES?
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| sq6ade | 06.12.2019 19:21:46 |
Grupa: Użytkownik
QTH: Wrocław (Breslau) Party-n
Posty: 15184 #5316732
Od: 2008-3-21
| Porównaj P/N front endu z serwisówek 3 i 5.
_________________
Wiosna się budzi w całej naturze
Witana rzewnym słowików pieniem,
W zielonym gaju, ponad strumieniem,
Kwitną prześliczne dwie róże.
|
| | |
| SP4BF | 06.12.2019 20:10:33 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4224 #5316760
Od: 2007-11-26
| Tak ale nie o to chodzi. Kupiłem wczoraj trójkę i oczywiście od razu rozebrałem żeby zobaczyć legendarną głowicę. Po odtworzeniu głowicy zobaczyłem dokładnie to co na foto które zamieścileś. Jest wolne miejsce na jakiś scala albo coś innego i dla tego zastanawiam się czy w piątce coś tam przypadkiem nie stoi.
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| Electra | 27.12.2024 12:30:04 |
|
|
| | |
| sq6ade | 06.12.2019 20:15:41 |
Grupa: Użytkownik
QTH: Wrocław (Breslau) Party-n
Posty: 15184 #5316763
Od: 2008-3-21
Ilość edycji wpisu: 1 | To fotka z sowieckiego forum. Możliwe że obwód drukowany przygotowany jest na jakiś mixer zrównoważony w postaci gotowego elementu. Ten pustostan jest w takim właśnie miejscu. Może to być też miejsce pod przekaźnik tłumika wejściowego. W starszej wersji tunera widać to na schemacie.
_________________
Wiosna się budzi w całej naturze
Witana rzewnym słowików pieniem,
W zielonym gaju, ponad strumieniem,
Kwitną prześliczne dwie róże.
|
| | |
| SP4BF | 06.12.2019 20:21:01 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4224 #5316765
Od: 2007-11-26
| Dlatego zastanawiam się czy w piątce nie jest tam coś osadzone bo piątka to najwyższy model tunera z tą głowicą.
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| sq6ade | 06.12.2019 20:35:02 |
Grupa: Użytkownik
QTH: Wrocław (Breslau) Party-n
Posty: 15184 #5316772
Od: 2008-3-21

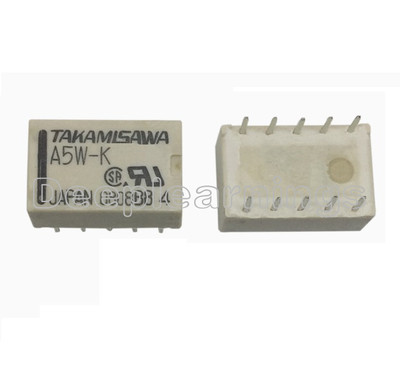

| Zobacz czy pasuje w to miejsce ten relay :
_________________
Wiosna się budzi w całej naturze
Witana rzewnym słowików pieniem,
W zielonym gaju, ponad strumieniem,
Kwitną prześliczne dwie róże.
|
| | |
| SP4BF | 06.12.2019 20:41:58 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4224 #5316775
Od: 2007-11-26
| No niby pasuje ale to jest przekaźnik to po co on w głowicy po za tym na wejściu który służy do przełączania gniazd antenowych.
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| sq6ade | 06.12.2019 20:46:26 |
Grupa: Użytkownik
QTH: Wrocław (Breslau) Party-n
Posty: 15184 #5316778
Od: 2008-3-21
| To jest najprawdopodobniej miejsce na opcjonalny przekaźnik tłumika antenowego. Przekaźnik zmiany anten to co innego.
Porównaj instrukcje obsługi wersji 4 i 5 .
_________________
Wiosna się budzi w całej naturze
Witana rzewnym słowików pieniem,
W zielonym gaju, ponad strumieniem,
Kwitną prześliczne dwie róże.
|
| | |
| SP4BF | 06.12.2019 20:49:11 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4224 #5316779
Od: 2007-11-26
| 4 i 5 czy 3 i 5?
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| SP4BF | 06.12.2019 20:50:52 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4224 #5316780
Od: 2007-11-26
| Jeśli chodzi o tłumik to 3 ma ATT złaczane w menu.
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| SP4BF | 06.12.2019 20:54:46 |
Grupa: Użytkownik
QTH: OLSZTYN KO03FS
Posty: 4224 #5316781
Od: 2007-11-26
| Po za tym nie ma miejsca na elementy tłumika w głowicy...
_________________
***** ***
Fan club TRX Digital 942. |
| | |
| sq6ade | 06.12.2019 21:08:44 |
Grupa: Użytkownik
QTH: Wrocław (Breslau) Party-n
Posty: 15184 #5316785
Od: 2008-3-21
| Może są od spodu smd . Tłumik biedniejszej wersji może być włączany półprzewodnikowo. To tylko moje hipotezy na podstawie widoku schematu i głowicy.
_________________
Wiosna się budzi w całej naturze
Witana rzewnym słowików pieniem,
W zielonym gaju, ponad strumieniem,
Kwitną prześliczne dwie róże.
|
| | |
