Arduino PI4 dla bikonow

28.12.2014 09:13:11

Grupa: Użytkownik

QTH: Torun

Posty: 203 #2009711
Od: 2013-11-29

Ilość edycji wpisu: 7

Witam,

Zachecam do zapoznania sie rozwiazania OZ2M http://www.rudius.net/oz2m/pi4ino gdzie zostalo opisane jak w prosty sposob uruchomic bikon PI4+CW na VHF/UHF. Emisja PI4 zostala specjalnie opracowana dla bikonow na VHF/UHF podobnie jak popularny WSPR na HF.

Minimalna ilosc elementow do budowy to:

Arduino Nano koszt ok 25 zl
GPS receiver ok 70 zl np taki https://elty.pl/pl/p/UART-GPS-Module,-u-blox-NEO-6M-onboard/1023 lub dowolny inny
Dwa/Trzy opcjonalnie LEDs
DDS, synthesizer lub radio TX lub TRX

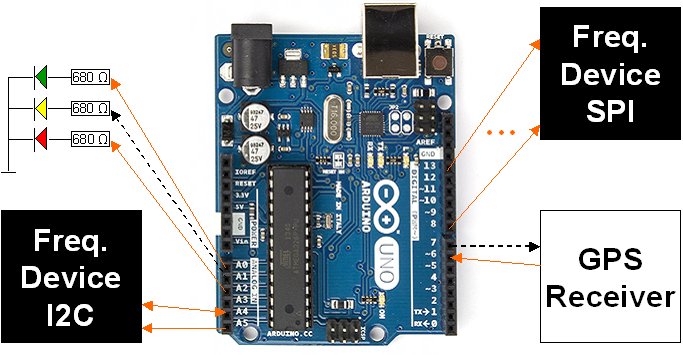

Obrazek

Korzystajac z opisanego rozwiazania mozemy w prosty sposob uruchomic osobisty bikon PI4 ktory mozemy podlaczyc do naszego TRX w domu lub np kiedy jestesmy na wyprawie i kiedy jestesmy zajeci innymi sprawami niz uzywanie mikrofonu mozemy nadawac PI4 na 144.180 lub np na 432.090 Mhz i mozemy sprawdzic na http://pskreporter.info/pskmap.html kto nas odbieral i jak daleko.

Rozwiazanie opisane pozwala bardzo szybko rozbudowac istniejace bikony VHF/UHF podlaczajac plytke Arduino Nano i wyjscie jego audio do wejscia audio obecnego TX bikonu dzieki temu nasz 24/7 bikon bedzie nadawal w cyklach 1 minutowych PI4 + CW znak oraz lokator.
Mozna tez budowac caly bikon podlaczajac Arduino do DDS jak opisano i ustawic odpowiednia czestotliwosc wyjsciowa i maly PA i mamy gotowy bikon PI4+CW

Wiecej na temat PI4 znajdziecie na:

http://www.rudius.net/oz2m/ngnb/pi4.htm

Moge pomoc na tyle ile mozliwe gdyz pomysl rozwiazania z gotowym TRX podsunalem OZ2M i bralem udzial w testowaniu rozwiazania. OZ2M rozwinal temat i dodal stosowanie tez z DDS

73 Waldek SP2ONG

_________________
73 Waldek SP2ONG

Electra

28.11.2024 19:55:16

SQ3GJN

28.12.2014 09:58:16

Grupa: Użytkownik

QTH: Katowice

Posty: 140 #2009733
Od: 2011-3-3

Arduino Nano jaka wersja?

_________________
Zapraszamy http://www.e32e34.pl
Administrator oraz założyciel SR3OW nie żebrając na niego od innych radio-amatorów.
FT-847 rozblokowane :)

sp2ong

28.12.2014 10:02:21

Grupa: Użytkownik

QTH: Torun

Posty: 203 #2009736
Od: 2013-11-29

SQ3GJN pisze:

Arduino Nano jaka wersja?

Ja uzywam klona 3.0 na wersji MINI PRO nie pojdzie.

_________________
73 Waldek SP2ONG

sp2ong

28.12.2014 10:07:57

Grupa: Użytkownik

QTH: Torun

Posty: 203 #2009737
Od: 2013-11-29

Ilość edycji wpisu: 1

Ja w swoich testach uzywalem do wersji bezposrdnio TRX takze low pass filter

http://interface.khm.de/wp-content/uploads/2009/12/dds_lowpass1251-360x89.jpg

aby usunac troche smieci z sofDDS ale filtr kwarcowy w trx powienien dac rade
Ciekawy efekt dostalem kiedy uzylem tez na wyjsciu plytki transormator linowy 1:1

http://allegro.pl/transformator-liniowy-critchley-cwc9003-i4853400286.html
_________________
73 Waldek SP2ONG

sp2ong

31.12.2014 08:04:02

Grupa: Użytkownik

QTH: Torun

Posty: 203 #2011994
Od: 2013-11-29

Ilość edycji wpisu: 2

Bo OZ2M dolozyl obsluge Si570 (koszt ok 70 zl) do PI4ino i w planie jest obsluga (schemat) wykorzystanie malej plytki DDS Si5351A

http://www.adafruit.com/product/2045

lub

http://www.qrp-labs.com/index.php?route=product/product&path=59&product_id=80 (koszt ok 12$ z przesylka)
_________________
73 Waldek SP2ONG

usuniety9_04_2020

09.01.2015 10:14:09

Grupa: Użytkownik

Posty: 2008 #2019035
Od: 2009-12-13

Ilość edycji wpisu: 1

Widzę, że jest mowa głównie o DDS AD9912 czy AD9951 da się również wykorzystać ?
Zależy nam na w miarę dobrych szumach fazowych na 144MHz :-)

sp2ong

09.01.2015 11:16:52

Grupa: Użytkownik

QTH: Torun

Posty: 203 #2019071
Od: 2013-11-29

Szkoda ze nie mozna uzyc do tego rozwiazania z Arduino prostych modulow np na 430 Mhz rfm23bp-433s2 o mocy ok 1 Wat

https://www.maritex.com.pl/pl/moduly-rf-ism/rfm23bp-433s2-i-36115-c-18064

albo np te na 144:
http://www.dorji.com/docs/data/DRA818V.pdf
na 430
http://www.dorji.com/docs/data/DRA818U.pdf

ale oZ2M pisze ze nie beda sie nadawac do tego

Wtedy dosc prosto i tanio mozna by uruchamic bikony.

_________________
73 Waldek SP2ONG

usuniety9_04_2020

09.01.2015 11:20:35

Grupa: Użytkownik

Posty: 2008 #2019074
Od: 2009-12-13

Prost i tanio nie znaczy dobrze.
U nas są plany modernizacji SR3VHX - tylko musi czysto nadawać bo jest bardzo wysoko jak na Wlkp i moc większą chcemy ustawić z 10W.

sp2ong

09.01.2015 12:24:59

Grupa: Użytkownik

QTH: Torun

Posty: 203 #2019104
Od: 2013-11-29

Ilość edycji wpisu: 1

Czesc

OZ2M Bo odpowiedzial mi ze nie widzi problemow aby uzyc AD9951. Osobiscie tego AD nie ma ale napisal mi jesli chcialbys powspolpracowac
z nim w tej sprawie to jest otwary na temat i chetnie pomoze. Kontakt do niego moge dac priv lub znajdzisz na jego stronie.

sp3iym pisze:

Widzę, że jest mowa głównie o DDS AD9912 czy AD9951 da się również wykorzystać ?
Zależy nam na w miarę dobrych szumach fazowych na 144MHz :-)

_________________
73 Waldek SP2ONG

sp2ong

09.01.2015 12:27:14

Grupa: Użytkownik

QTH: Torun

Posty: 203 #2019107
Od: 2013-11-29

sp3iym pisze:

Prost i tanio nie znaczy dobrze.
U nas są plany modernizacji SR3VHX - tylko musi czysto nadawać bo jest bardzo wysoko jak na Wlkp i moc większą chcemy ustawić z 10W.

Piszesz ze ma czysto nadawac ?? ale o co chodzi dokladnie ?
_________________
73 Waldek SP2ONG

usuniety9_04_2020

09.01.2015 13:11:09

Grupa: Użytkownik

Posty: 2008 #2019145
Od: 2009-12-13

sp2ong pisze:

sp3iym pisze:

Prost i tanio nie znaczy dobrze.
U nas są plany modernizacji SR3VHX - tylko musi czysto nadawać bo jest bardzo wysoko jak na Wlkp i moc większą chcemy ustawić z 10W.

Piszesz ze ma czysto nadawac ?? ale o co chodzi dokladnie ?

Spectrum w koło sygnału, szumy fazowe :-)
Stare DDSy były słabe pod tym względem.
Teraz mamy to na OCXO DF9LN i kwarc 144.481. Bikon nadaje na A1A.
Chcemy F1A i PI4 zrobić. SQ3FYK który jest konstruktorem ma zbędnego AD9951.

Electra

28.11.2024 19:55:16

sp2ong

09.01.2015 13:37:48

Grupa: Użytkownik

QTH: Torun

Posty: 203 #2019156
Od: 2013-11-29

A tak z ciekawosci zapytam kto jest obecnie koordynatroem bikonow w Polsce ? tzn opiniuje wniosek o postawienie bikonu.

Waldek

_________________
73 Waldek SP2ONG

sp2ong

09.01.2015 14:45:14

Grupa: Użytkownik

QTH: Torun

Posty: 203 #2019190
Od: 2013-11-29

Ilość edycji wpisu: 1

Andrzej sprawdz poczte masz prezent od Bo OZ2M :-)

_________________
73 Waldek SP2ONG
