| Czasami można podpatrzeć ciekawe rozwiązania techniczne :
http://www.zcg.com.au/antenna_mast_mounting_clamps.htm
http://www.zcg.com.au/Catalogue/Sections/Fireco_Telescopic_Masts-ZCG_Scalar.pdf
http://www.zcg.com.au/connectors.htm
_________________
Piotrek - SP5MG |
| | |
| Electra | 21.11.2024 18:29:52 |
 |
|
| | |
| SQ9KFQ | 25.03.2014 13:18:05 |
Grupa: Użytkownik
QTH: Korbielów JN99QN
Posty: 490 #1790785
Od: 2013-3-15
| Istotnie ciekawe rozwiązania i profesjonalne wykonanie.Zapisze sobie te linki ,mogą się przydać .Dziękuję
_________________
YAESU FT 8800.- Comet SBB 7,Comet SB 5
ICOM IC 7000 - Diamond X200, SCREWDRIVER 7-30 MHz
KENWOOD TS 870 - CG -3000 , Vertical 8m long
http://sq9kfq.blogspot.com/
Pozdrawiam Robert SQ9KFQ
|
| | |
| SO5WM | 25.03.2014 13:31:46 |
Grupa: Użytkownik
QTH: Mińsk Mazowiecki
Posty: 988 #1790794
Od: 2014-1-7
Ilość edycji wpisu: 1 | jeśli za wyglądem idzie jakość wykonania to jestem pełen podziwu. o tym kwadratowym bym nawet nie pomyślał, fajne.
_________________
Piotr
http://www.radiooperator.pl/ mimo, że UKE ma swoją wyszukiwarkę tu również zostaje :) |
| | |
| SP6IWX | 25.03.2014 13:34:42 |
Grupa: Użytkownik
QTH: Wałbrzych, JO80DS
Posty: 564 #1790799
Od: 2010-12-11
| Dołączam się do podziękowań. Linki już skopiowałem.
Pozdrawiam
_________________
Vy 73's es best DX
Wojtek SP6IWX ex SP6-3963 |
| | |
| SQ7PGO | 25.03.2014 14:26:15 |
Grupa: Użytkownik
QTH: lokator: JO92OB
Posty: 2726 #1790846
Od: 2010-6-19
| http://www.zcg.com.au/antenna_mast_mounting_clamps.htm
No cóż : cudze chwalicie a swego nie znacie ... mój system dla kwadratowej rury który sam wymysliłem jest lepszy.
_________________
Petroniusz
3el- beam Yagi 20m by SQ7PGO,
Delta 12/15/17m by SQ7PGO
FD4 Fritzel / 10-80m
GL VY 73! SQ7PGO / SO7B
SPDXC #0908
|
| | |
| sq9oub | 25.03.2014 14:30:25 |
Grupa: Użytkownik
QTH: JO90GA
Posty: 4085 #1790850
Od: 2011-4-11
| Dodam jeszcze to:
http://www.dasap.com.pl/maszty-teleskopowe/index.html
_________________
Jarek
"nawet papier toaletowy się rozwija"
Tel: 100011110001110101010110101101
http://sq9oub.pl.tl |
| | |
| SP5TZY | 25.03.2014 14:30:25 |
Grupa: Użytkownik
QTH: Warszawa
Posty: 784 #1790851
Od: 2011-9-30
| No to gratuluję Petroniusz :-).
Ale lepszy, bo? ;-)
Pozdrawiam,
Jurek, SP5TZY
_________________
Jurek, SP5TZY |
| | |
| SQ7PGO | 25.03.2014 14:33:54 |
Grupa: Użytkownik
QTH: lokator: JO92OB
Posty: 2726 #1790864
Od: 2010-6-19
| SP5TZY pisze:
No to gratuluję Petroniusz :-).
Ale lepszy, bo? ;-)
Pozdrawiam,
Jurek, SP5TZY
Pewniejszy i stabilniejszy.
Dodatkowo usztywniający rurę (boom) na zginanie.
_________________
Petroniusz
3el- beam Yagi 20m by SQ7PGO,
Delta 12/15/17m by SQ7PGO
FD4 Fritzel / 10-80m
GL VY 73! SQ7PGO / SO7B
SPDXC #0908
|
| | |
| SP5TZY | 25.03.2014 14:51:59 |
Grupa: Użytkownik
QTH: Warszawa
Posty: 784 #1790879
Od: 2011-9-30
| Petroniusz,
masz może jakieś zdjęcia lub szczegóły Twojego rozwiązania?
Oczywiście o ile chcesz/możesz się taka informacja podzielić...
Pozdrawiam,
Jurek, SP5TZY
p.s.
W pierwszej chwili, klikając na załączony we wcześniejszym Twoim poście link myślałem, że to właśnie link do przykładu Twojego rozwiązania problemu.
_________________
Jurek, SP5TZY |
| | |
| SP6MMM | 25.03.2014 18:07:25 |
Grupa: Użytkownik
QTH: JO80CS
Posty: 3175 #1791073
Od: 2010-7-26
| No właśnie Paweł, jak się uporasz z montażem, daj znać. Ciekaw jestem jak wiele zachodu jest z uzgodnieniami i pozostałymi dokumentami. Rozumiem, że projekt na masz masz?
_________________
http://www.hf-uhf-vhf-forum.iq24.pl/
http://www.gieldakrotkofalarska.iq24.pl/ |
| | |
| SQ7PGO | 25.03.2014 18:10:27 |
Grupa: Użytkownik
QTH: lokator: JO92OB
Posty: 2726 #1791076
Od: 2010-6-19
| SP5TZY pisze:
Petroniusz,
masz może jakieś zdjęcia lub szczegóły Twojego rozwiązania?
Oczywiście o ile chcesz/możesz się taka informacja podzielić...
Pozdrawiam,
Jurek, SP5TZY
p.s.
W pierwszej chwili, klikając na załączony we wcześniejszym Twoim poście link myślałem, że to właśnie link do przykładu Twojego rozwiązania problemu.

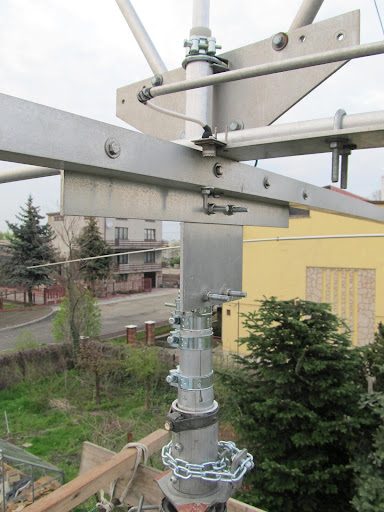

Proszę bardzo - tak to wyglada , przezyło juz 2 lata bez najmniejszej awarii. Wytrzymało Xawerego i ostatnią wichure która była u mnie jeszcze gorsza. Nie mam lepszego zdjęcia z drugiej strony ale widac co i jak
_________________
Petroniusz
3el- beam Yagi 20m by SQ7PGO,
Delta 12/15/17m by SQ7PGO
FD4 Fritzel / 10-80m
GL VY 73! SQ7PGO / SO7B
SPDXC #0908
|
| | |
| Electra | 21.11.2024 18:29:52 |
|
|
| | |
| SP5TZY | 25.03.2014 18:15:52 |
Grupa: Użytkownik
QTH: Warszawa
Posty: 784 #1791078
Od: 2011-9-30
| Dziękuję. Wygląda bardziej niż solidnie :-). Naprawdę gratuluję!
Mogę Ci tylko pozazdrościć (nie mylić z zawiścią ;-)), że masz takie piękne miejsce na anteny.
Serdecznie pozdrawiam,
Jurek, SP5TZY
_________________
Jurek, SP5TZY |
| | |
| SP6ML | 25.03.2014 18:15:53 |
Grupa: Użytkownik
Posty: 523 #1791079
Od: 2012-2-4
| SQ8JLN pisze: No a ja kupiłem wolnostojącą kratownicę 21m wysokości po cenie złomu w super stanie... i takie strony i fotki możecie w tym temacie też dołożyć ( montaż anten na masztach) zamierzam ja troszkę wydłużyć około 5m-6m dodatkowej kraty oraz zabudować na szczycie rotor w środku kraty + łożysko i rura na szczycie na dwie anteny... łącznie wyjdzie pewnie z 30m i to pod anteny głownie na zawody na pasma 80,40,20,15,10m i jedna niżej na stałe na USA na 20,15,10m narazie jakoś to układam sobie w głowie jak to wszystko dobrze zrobić... chyba mimo wszystko dołożę 3 odciągi tylko gdzieś muszę zdobyć takie z izolatorami lub zrobić jak znajdę gdzieś mocne izolatory...
Obecnie załatwiam sprawy papierkowe..., odnowienie i malowanie masztu, konstrukcja zbrojenia w ziemię itd... myślę że najpóźniej końcem lata już będzie wreszcie z czego nadawać
Cześć Paweł,
Przedewszystkim gratuluje ambitnych planów i wytrwałości w realizacji życzę!
Masz pewno własna wizje tego co chciałbyś zrobić, ale jesli pozwolisz chciałbym podpowiedzieć zamiast przedłużenia masztu kratownicą, przedłużenie rurą.
Mozna wykonać rurę masztową 10-15m przy użyciu rury bezszwowej o średnicy około 110-120mm stopniować na ~90mm/70mm całość ze stopniami do wchodzenia.
Odpowiednie stożkowe lozysko oporowe nie bedzie tanie, ale przy takim projekcie to konieczność.
Rotor najlepiej umieścić jak najniżej.
Takie rozwiazanie ma wiele zalet miedzy innymi taką, ze stopniowana rura powiedzmy 120/90/60 stanowić bedzie wałek sekretny ktory znakomicie odciąży przekladnie główną.
W szczytowej części kratownicy należy zainstalować pochwę metalowa powiedzmy ~2-2,5m długą z dwoma piętrami śrub na obwodzie pochwy co 90 stopni do blokowania rury masztowej.
To sie przyda kiedy trzeba bedzie cos zrobic z rotorem albo lozyskiem oporowym, a to tylko kwestia czasu nawet gdyby rotorem była modyfikowana 404ka
Co do odciągów to maszt tego typu ma środek ciężkości na wysokosci około 7m
Fundament wraz z posadowieniem obniża ten środek ciężkości znacznie.
Zamiast odciągów to moze 4SQ/80m...?
73's ml
|
| | |
| sq9oub | 25.03.2014 21:57:07 |
Grupa: Użytkownik
QTH: JO90GA
Posty: 4085 #1791262
Od: 2011-4-11
| Matko jedyna strach w oczy patrzy. Paweł super.
_________________
Jarek
"nawet papier toaletowy się rozwija"
Tel: 100011110001110101010110101101
http://sq9oub.pl.tl |
| | |
| SP6ML | 25.03.2014 22:45:15 |
Grupa: Użytkownik
Posty: 523 #1791315
Od: 2012-2-4
Ilość edycji wpisu: 7 | Bardzo ładny maszt.
Jest szansa ze bedzie to wyglądać tak:
http://obrazki.elektroda.pl/7769372600_1395784599.jpg |
| | |
| sq9oub | 25.03.2014 23:06:06 |
Grupa: Użytkownik
QTH: JO90GA
Posty: 4085 #1791342
Od: 2011-4-11
|
Założyłem okularki i dalej nic nie widzę.
_________________
Jarek
"nawet papier toaletowy się rozwija"
Tel: 100011110001110101010110101101
http://sq9oub.pl.tl |
| | |
| SP6ML | 25.03.2014 23:09:10 |
Grupa: Użytkownik
Posty: 523 #1791344
Od: 2012-2-4
| sq9oub pisze:
Założyłem okularki i dalej nic nie widzę.
SRI, palce mi chyba dzisiaj spuchły...  |
| | |
| SP9O | 26.03.2014 06:43:17 |
Grupa: Użytkownik
QTH: `A-ów`
Posty: 3710 #1791459
Od: 2008-9-26
| SQ8JLN pisze:
Oto ten zakupiony maszt po cenie złomu. Jak zgram dźwig i transport to w tym tygodniu go zdemontuję i przywiozę do domu do odnowienia i przeróbek... podejrzewam że nie waży więcej jak tonę więc moim zdanie po cenie złomu to tanio
i teraz pozostaje to odpowiednio przygotować do dwóch anten na szczycie... rotor mam żyrardowski do nich i jednej anteny niżej z mocowaniem na stałe na USA lub jak się uda ruchome ręczne na USA i Japonię
Niezły kolos tyle lat wytrzymł na wietrze i żyje,pytanie jak się zachowa pod obciążeniem twoich anten.
_________________
|
| | |
| SP5MG | 26.03.2014 15:59:40 |
Grupa: Użytkownik
QTH: KO02LG - Warszawa
Posty: 1346 #1792023
Od: 2009-3-24
| Paweł piękna kratka , aż się chce zakładać anteny .
_________________
Piotrek - SP5MG |
| | |
| SP5MG | 26.03.2014 18:52:14 |
Grupa: Użytkownik
QTH: KO02LG - Warszawa
Posty: 1346 #1792205
Od: 2009-3-24
| Kolejna porcja ciekawostek do mocowania rotora np.gdy rotor typu YAESU jest instalowany na półce lub na maszcie .
Czasami na dachu budynku ( bloku ) lub domku jednorodzinnego nasza konstrukcja dołączona jest do komina lub szybu wentylacyjnego i się zaczyna - drgania podczas obrotu rotora oraz anteny przenoszą się na maszt i na komin , czasami sama antena może wpaść w wibrację i też takie niepożądane drgania mogą się pojawić .
Można wtedy zastosować izolatory gumowe , które wytłumią te drgania oraz wytłumią napór na rotor podczas startu i zatrzymywania przy dużych antenach .
http://www.kipp.com/App/WebObjects/XSeMIPSKIPP.woa/cms/page/locale.plRO/pid.1097.1105.1226/agid.13218.11749/ecm.ag/Amortyzatory-gumowe%07Typ-AT-z-profilem-sto%C5%BCkowym.html
http://ipkontakt.pl/produkt/stopki-i-nozki-do-obudow/stopki-i-nozki-przykrecane/amortyzator-z-gwintem-metrycznym-SDD
http://www.kipp.pl/App/WebObjects/XSeMIPSKIPPPL.woa/cms/page/locale.plPL/pid.1099.1130.1226/agid.13218.11748/ecm.ag/Amortyzatory-gumowe%07Typ-A.html
Takie tłumiki drgań do rotorów oczywiście już są w sprzedaży ale za grubą kasę :
http://radioworld.ca/3000-p-2285.html
http://www.yaesu.co.uk/product_info.php?products_id=1201
_________________
