| SQ3SWF pisze: sq6ius pisze: Niestety dokładnych pomiarów nie zrobiłem, bo tej mojej sondzie mikrofalowej to raczej nie było co wierzyć  ale z dalekiego wschodu już idzie do mnie przyrząd bardziej wiarygodny. Tak orientacyjnie tłumienie w paśmie było około 6dB. Stromości zboczy nie sprawdzałem, tylko starałem się strojąc maksimum uzyskać w okolicach 2400MHz, ale i na porządne przebadanie filtrów też przyjdzie czas...
OK, ja niedawno dozbroiłem się w analizator widma i ułatwia to trochę robotę - co prawda chodzi do 2200 MHz więc wyższe QRG mierzę przez mieszacz.
Sondę możesz spróbować zastąpić SDRem (rtl lub airspy) (no i mieszacz też, coby 2400 MHz obskoczyć) - udało mi się uzyskac całkiem niezłe wyniki takim zestawem z ADF4351 jako generator.
Na kubku udaje mi się uzyskać poniżej 3dB tłumienia.
Zobaczę jak to się będzie spisywało jak dojdzie do mnie miernik mocy na kostce AD8318  Dodatkowo będę mógł sprawdzić moc po każdym bloku.
_________________
Yesu FT-817
Icom IC-390
Kenwood TR-9130
☢ ☢ ☢ ☢ ☢ ☢ ☢ ☢ ☢ |
| | |
| Electra | 07.02.2025 01:04:43 |
 |
|
| | |
| SP4XYD | 10.04.2019 21:41:21 |
Grupa: Użytkownik
QTH: KO12
Posty: 497 #2655899
Od: 2011-2-6
| Dziś i ja wykonałem pierwsze QSO w SSB (GW8TIX)  ,później jeszcze z 5 stacji.Na 2,4GHz używam FT817/BU500/WiFI Signal BOOSTER/panelówka Wi-FI
19dBi(w polaryzacji V,okazuje się ustawienie AZ/El nie jest mocno krytyczne). Wzmacniacz - ten opisywany wcześniej, na 2 scalakach.Kupiłem samą PCB, pominąłem przełączniki we/wy.Wychodzi realnie 2-3W przy antenie(1m RG-142).Potrzebny sprawny radiator(ja zamocowałem 1 śrubką + klej termoprzewodzący, dodałem też blaszkę do chłodzenia chipa w konwerterze step-down, bo przy 12V zasilania można się o niego poparzyć .Cały zestaw (wysterowany max w FM)pobiera ok. 1,5A przy 12,5V.Stabilność f super - po półgodzinie "stało" nadal jak zamurowane, a konwerter BU500+PA są w szczelnej puszce na balkonie.Teraz trzeba lepszą antenę na 2,4GHz, bo jeden z korespondentów używał 300mW/1m fi "prime dish" ,poziom był potężny...chyba spróbuję z taką "grid" z oświetlaczem kołowym lub heli.Na razie uchwyt na balkonie (jedynie tam mam "okno" na AO100) nie pozwala na montaż większego talerza.
Aha, dla konstruktorów mam do zbycia fabryczny, "palcowy" super filtr na 2,4GHz, (teraz na 2,9GHz, 5 sekcji ze stroikami, we-wy SMA), mieszacz Anzac MDC169. Szczegóły na priv.
_________________
Jarek now SP4XD |
| | |
| SQ3SWF | 10.04.2019 21:52:01 |
Grupa: Użytkownik
QTH: JO82LK (Poznań)
Posty: 513 #2655901
Od: 2013-5-6
Ilość edycji wpisu: 1 | Gratulacje Jarek! Jeśli możesz, wrzuć proszę fotkę PA po modyfikacjach - to popularny model więc na pewno się przyda.
Co do anten wifi, to podawane przez producentów dBi biorę z przymrużeniem oka - 19dBi to odpowiednik czaszy 45cm a jak sam zaznaczasz, wiązka jest dość szeroka, choć na mojej paraboli 65cm mogę mocno odjechać w bok, sygnał na 10GHz znika, a na websdr jeszcze mnie widać całkiem mocno. Przy 19dBi z paraboli, punkt -3dB jest dopiero 9° w bok.
_________________
Olgierd
SP3YOR - Klub Krótkofalowców w Poznaniu http://sp3yor.net | https://sat.sp3yor.net | SN7L: FB WWW | http://arr1.org
|
| | |
| SP4XYD | 10.04.2019 22:22:43 |
Grupa: Użytkownik
QTH: KO12
Posty: 497 #2655915
Od: 2011-2-6

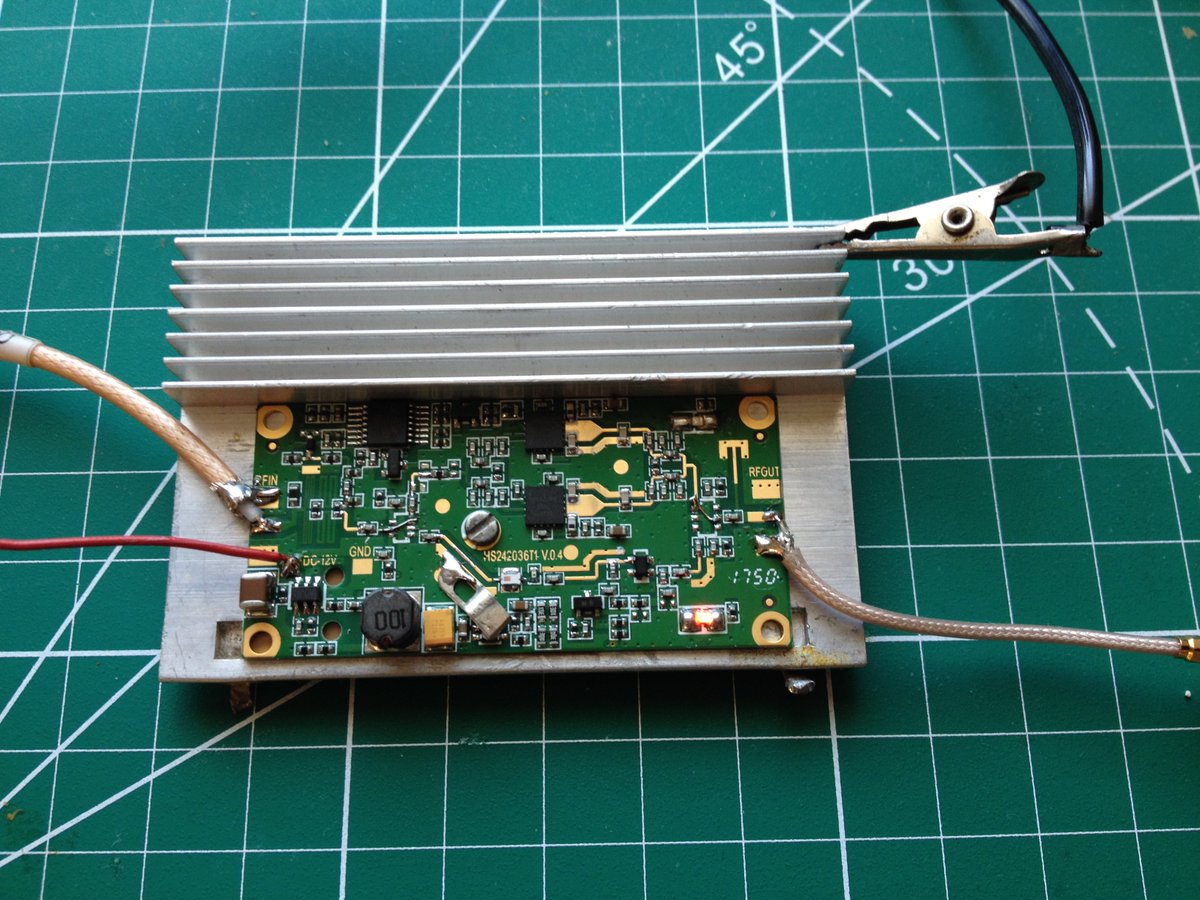

| Tu jest moje PA :
Co do anteny panelowej to też wątpię w jej deklarowany zysk 19dBi , i ta podejrzanie szeroka wiązka...
SWR ma dobry.
_________________
Jarek now SP4XD |
| | |
| usuniety20200328 | 11.04.2019 12:58:36 |
Grupa: Użytkownik
Posty: 467 #2656077
Od: 2011-3-18
UŻYTKOWNIK ZABLOKOWANY | @Jarek SP4XYD, a nie masz zworki w układzie załączania wzmacniacza?
Tu http://www.sp2zie.pl/index.php/projekty/135-satelita-es-hail-2 końcówki 4 i 5 są zwarte. |
| | |
| SP4XYD | 11.04.2019 15:53:29 |
Grupa: Użytkownik
QTH: KO12
Posty: 497 #2656114
Od: 2011-2-6
|
Nie nic nie zwierałem, wzmacniacz szybko przełącza się po podaniu wysterowania(LED zmienia kolor na zielony).Zrobiłem tak celowo, żeby zmniejszyć wydatek ciepła na stand-by (który i tak jest spory).Nie przeszkadza to w emisji SSB.
Tu zdjęcie fltra dla konstruktorów.Wszystkie rezonatory maja stroiki i regulację długości (gwint).Łatwy do przestrojenia na 2,4GHz, waży prawie 300g (chyba miedź?):https://pbs.twimg.com/media/D34F-4YW0AA79Ma.jpg:large
_________________
Jarek now SP4XD |
| | |
| VSS | 14.04.2019 20:00:35 |
Grupa: Użytkownik
QTH: POZnan*
Posty: 3929 #2681914
Od: 2009-12-24
Ilość edycji wpisu: 1 | ciekawy upconvereter za 100 euro, pchamy 430MHz wychodzi 2,4GHz
http://www.dxpatrol.pt/index.php/kits
_________________
Artur VSS
https://sp3vss.eu
PZK - Piraci Z Karaibów
Udostępniający link nie odpowiada z automatu za treść:
https://tiny.pl/tqrng
http://hudoc.echr.coe.int/eng?i=001-187930
|
| | |
| SP5MG | 14.04.2019 22:35:19 |
Grupa: Użytkownik
QTH: KO02LG - Warszawa
Posty: 1346 #2683395
Od: 2009-3-24
| SDR CONSOLE v 3 0 7 jest zrobiona piękna stabilizacja częstotliwości do niemodyfikowanych konwerterów odbiorczych LNB .
Wszystkie informacje są dostępne na stronie SDR Console
_________________
Piotrek - SP5MG |
| | |
| SP5MG | 14.04.2019 22:47:29 |
Grupa: Użytkownik
QTH: KO02LG - Warszawa
Posty: 1346 #2683512
Od: 2009-3-24
Ilość edycji wpisu: 3 | 1.Główne zakładki na górze programu wybieramy VIEW następnie po prawej stronie SELECT
2.Geostationary Beacon - zaznaczamy i robimy reset programu .
3.Po włączeniu się programu zakładka VIEW w głównych zakładkach następnie zaznaczamy
Geostationary Beacon - pojawia nam się okno na dole.
4.Klikamy kółko po lewej stronie powinien pojawić się sygnał z prawego Beaconu Eshaila 10.489.800
Jeżeli nie mamy go na 800 musimy przeprowadzić kalibrację SDRa - Główna zakładka HOME następnie tu mamy funkcję
Calibration . Kalibrujemy tak aby uzyskać 10.489.800 .
Najeżdżamy myszką na Beacon ( w oknie Geostationary Beacon ), następnie załączamy pod kółeczkiem Strzałkę ( trójkąt ) jest OK .
Napisałem skrótowo może się komuś przyda no i pod Windę .
_________________
Piotrek - SP5MG |
| | |
| SP5MG | 14.04.2019 23:35:57 |
Grupa: Użytkownik
QTH: KO02LG - Warszawa
Posty: 1346 #2683968
Od: 2009-3-24
| Ustawanie DownConwertera dla SDRConsole :
1.Zakładka View następnie Options , otworzy się okno PROGRAM OPTIONS tam klikamy SPECTRUM zaznaczamy 99.9GHz - restart programu .
2.W zakładce HOME - Select Radio - po prawej stronie na dole klikamy Definitions zaznaczamy ptaszkiem Conwerter Selection i robimy EDIT .
3.TU zaznaczamy DOWN - CONVERTER i wpisujemy 9750000000 ( 975 i siedem zer ) zaznaczamy ADD -SAVE - SAVE
4.w SELECT RADIO pokazała nam się funkcjia CONVERTER wybieramy nasz DOWN : 9.750.000.000 - START
5.Ustawiamy 10.489.700 i już mamy konwersję na 10GHz .
_________________
Piotrek - SP5MG |
| | |
| usuniety20200328 | 15.04.2019 11:16:45 |
Grupa: Użytkownik
Posty: 467 #2690373
Od: 2011-3-18
UŻYTKOWNIK ZABLOKOWANY | @Piotrek - SP5MG, dobra robota. Dzięki. |
| | |
| Electra | 07.02.2025 01:04:43 |
|
|
| | |
| sp7thr | 15.04.2019 13:37:14 |
Grupa: Użytkownik
Posty: 23 #2691766
Od: 2011-3-8
| Piotr , wielkie dzięki .Działa super. |
| | |
| SP6GWB | 15.04.2019 20:01:58 |
Grupa: Użytkownik
Posty: 134 #2695399
Od: 2012-12-23
| Dzisiaj zaliczyłem pierwsze QSO na Es'heil - nawet porządne dx-y : PY2GN i HS0AJ .
Ustawiłem syntezę na Si570 na 94 MHz zamiast OCXO do TRV 2,3 GHz wg DJ6EP, lecz TRV wymagał ponownego zestrojenia na 2400 MHz jako nadajnik. Dzisiaj wysterowałem nim PA, które dało mi jakieś 60W, 9 m kabla o stracie 5 dB to 20W do oświetlacza o polaryzacji horyzontalnej w ognisku paraboli 1.25 m. Na Es'heil produkuje to sygnał na S9.
Odbiornik to stare LNB ALPS, które wykazuje nadzwyczajną stabilność. Nie rewelacyjnie pracuje się na odbiorniku SDR na RTL podłączonym do smartfona ze względu na kłopotliwe dostrajanie 'palcem po ekranie'. Tyle nowości...
Sprzęt w częściach leży na biurku, nie będę epatował bałaganem na zdjęciach.
WAC nie da się zrobić - ciekawe jakie zastosowania tego satelity się wyklarują ?
73's de Staszek SP6GWB |
| | |
| usuniety20200328 | 16.04.2019 22:25:43 |
Grupa: Użytkownik
Posty: 467 #2710138
Od: 2011-3-18
UŻYTKOWNIK ZABLOKOWANY
Ilość edycji wpisu: 1 | W którymś miejscu widziałem pomiary jakiegoś chińskiego filtra ale takiego w obudowie, prawdopodobnie taki:
https://www.aliexpress.com/item/NEW-1PC-2-4G-2450MHz-band-pass-filter-WiFi-Bluetooth-Zigbee-anti-jamming/32884465888.html?spm=2114.search0104.3.15.63411a5bX5fuH8&ws_ab_test=searchweb0_0,searchweb201602_8_10065_10068_10843_319_10059_10884_317_10887_10696_321_322_453_10084_454_10083_10103_10618_10304_10307_10820_10301_10821_537_536,searchweb201603_16,ppcSwitch_0&algo_expid=a4caf003-047e-43b9-9821-d5483a44d351-2&algo_pvid=a4caf003-047e-43b9-9821-d5483a44d351
A czy ktoś badał, albo widział pomiary np. tego typu:
https://www.aliexpress.com/item/2-3-2-5GHZ-2-4G-WIFI-ZIGBEE-Bluetooth-Signal-Band-Pass-Filter-Bandpass-Filter/32735473005.html?spm=a2g0s.8937460.0.0.7c992e0ecy2mR5
?
Czy te osiem baksów warte wydania? |
| | |
| SQ3SWF | 16.04.2019 22:51:07 |
Grupa: Użytkownik
QTH: JO82LK (Poznań)
Posty: 513 #2710383
Od: 2013-5-6
|
Bodajże taki sam mierzyliśmy w Fojutowie. Pomiar wyglądał identycznie jak na aukcji.
_________________
Olgierd
SP3YOR - Klub Krótkofalowców w Poznaniu http://sp3yor.net | https://sat.sp3yor.net | SN7L: FB WWW | http://arr1.org
|
| | |
| usuniety20200328 | 16.04.2019 22:58:21 |
Grupa: Użytkownik
Posty: 467 #2710453
Od: 2011-3-18
UŻYTKOWNIK ZABLOKOWANY | Tak pytam, bo skucha z tym wzmacniaczem co to miał niby 8W wypchnąć nakazuje daleko idącą ostrożność w braniu poważnie nawet zdjęć na tych aukcjach.
A tak przy okazji, to nie mogę się dobić ani do Calvina, ani do firmy pisząc bezpośrednio na ich stronie w formularzu. Na prawdę te maile gdzieś po drodze znikają? Przecież w internecie nic nie ginie.
 |
| | |
| SQ3SWF | 18.04.2019 10:22:58 |
Grupa: Użytkownik
QTH: JO82LK (Poznań)
Posty: 513 #2729917
Od: 2013-5-6
| Na http://www.hybridpretender.nl/ pojawiła się plik STL z soczewką do dwupasmowego patcha z obciętym LNB - do samodzielnego wydruku 3D z materiału PLA.
_________________
Olgierd
SP3YOR - Klub Krótkofalowców w Poznaniu http://sp3yor.net | https://sat.sp3yor.net | SN7L: FB WWW | http://arr1.org
|
| | |
| SQ3SWF | 18.04.2019 23:14:02 |
Grupa: Użytkownik
QTH: JO82LK (Poznań)
Posty: 513 #2737049
Od: 2013-5-6
| Leandvb w połączeniu ze zwykłym RTL-SDRem, działając na leciwym już laptopie z procesorem i5, potrafi dekodować w czasie rzeczywistym sygnały DATV 333ks.
Beacon video, nadawany z sample rate 2000k niestety potrzebuje u mnie ok 3-4 minut przetwarzania na minutę oglądania.
_________________
Olgierd
SP3YOR - Klub Krótkofalowców w Poznaniu http://sp3yor.net | https://sat.sp3yor.net | SN7L: FB WWW | http://arr1.org
|
| | |
| sp7thr | 20.04.2019 13:20:56 |
Grupa: Użytkownik
Posty: 23 #2748392
Od: 2011-3-8
| Olgierd , jeśli można to proszę więcej info na temat odbioru tych biconów video. |
| | |
| SQ3SWF | 21.04.2019 18:09:11 |
Grupa: Użytkownik
QTH: JO82LK (Poznań)
Posty: 513 #2769878
Od: 2013-5-6
Ilość edycji wpisu: 1 | sp7thr pisze:
Olgierd , jeśli można to proszę więcej info na temat odbioru tych biconów video.

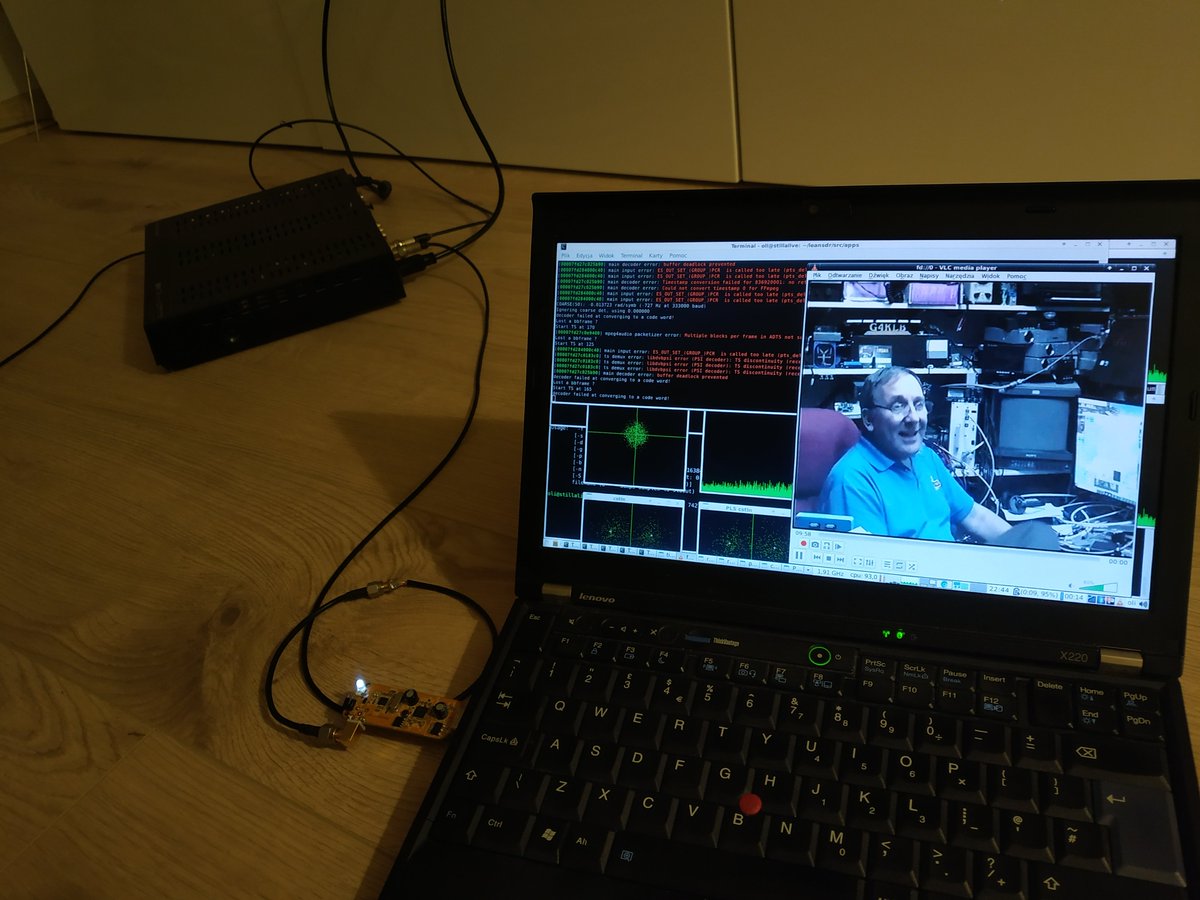

Napisałem krótką instrukcję - program nie jest intuicyjny tymbardziej dla nieobytych z linuksem, ale jako pingwiniarz nie wiem jakie są okienkowe alternatywy.
