| SQ3SWF | 26.03.2019 08:11:51 |
Grupa: Użytkownik
QTH: JO82LK (Poznań)
Posty: 512 #2651028
Od: 2013-5-6
| SQ6ILB pisze:
@SQ3SWF, dzięki za rysunek. Gdzieś czytałem o potrzebie filtrowania za mieszaczem, ale jakoś "uciekło" z wykazu. ,)
Właściwie to nie wiem czy opcja z mieszaczem mnie interesuje. Cenowo jest całkiem fajna. Ale jakoś widzę sobie ten DXPatrol. Nie śpieszę się. Pomyślę.
Ps.
Możesz coś więcej jaki typ tłumika zapodałeś przed mieszaczem i jaki filtr na 2400?

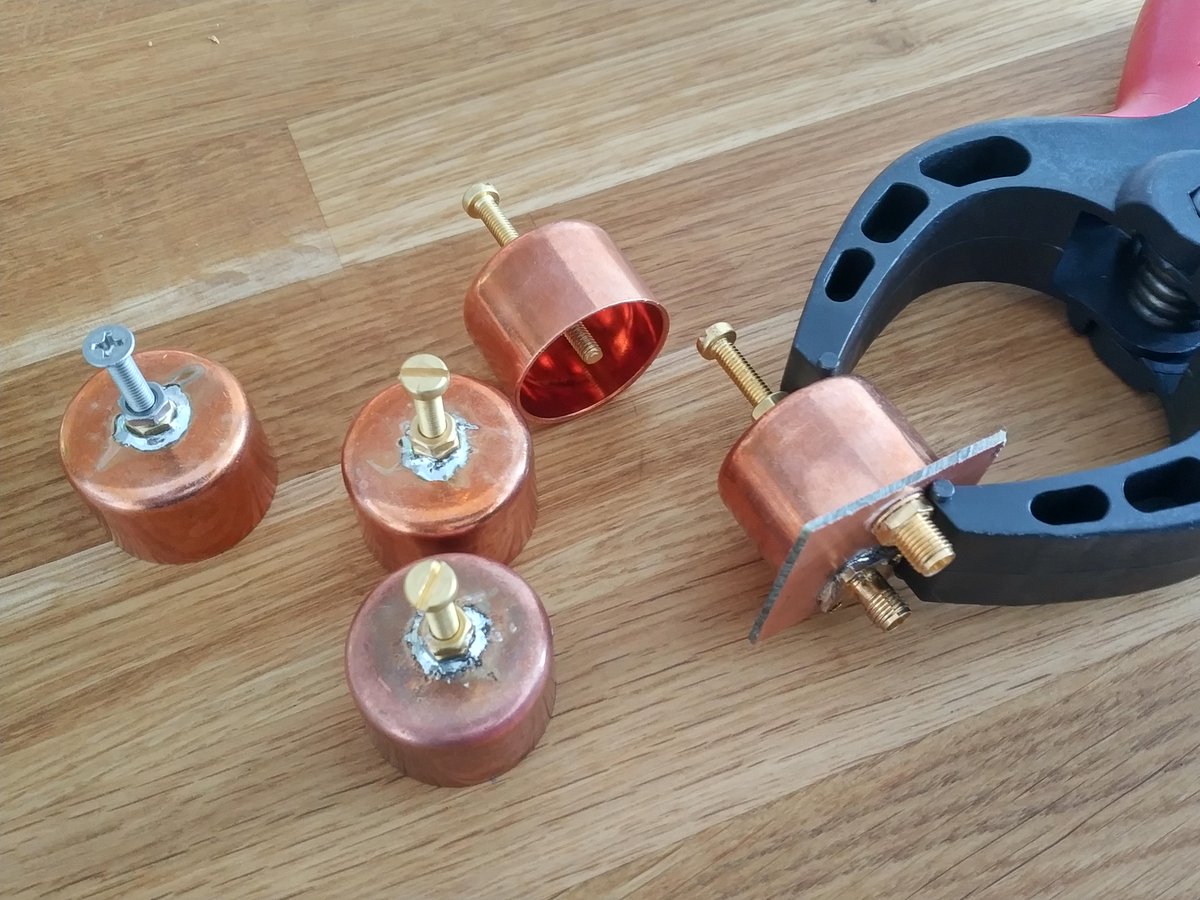

Filtr - kubek, chyba wklejałem gdzieś wcześniej w tym wątku. O taki: https://pbs.twimg.com/media/Dzm8Xc-WsAAWpkY.jpg.
Tłumik - najzwyklejszy tłumik SMA.
_________________
Olgierd
SP3YOR - Klub Krótkofalowców w Poznaniu http://sp3yor.net | https://sat.sp3yor.net | SN7L: FB WWW | http://arr1.org
|
| | |
| Electra | 16.04.2024 22:31:41 |
 |
|
| | |
| sq4ctk | 26.03.2019 08:18:18 |
Grupa: Użytkownik
QTH: KO13SJ
Posty: 65 #2651033
Od: 2012-2-7
| Po PA proponuje wstawic takze cup filter .
_________________
tanio,szybko, solidnie*
*do wyboru 2 opcje |
| | |
| usuniety20200328 | 26.03.2019 11:37:12 |
Grupa: Użytkownik
Posty: 467 #2651120
Od: 2011-3-18
UŻYTKOWNIK ZABLOKOWANY | Pod tym linkiem chyba jest już kompletny przefiltrowany sygnał z 435MHz na 2400MHz, bezpośrednio do wzmacniacza.
Niestety też brak obudowy, ale rozwiązanie konkurencyjne dla DXPatrola i BU-500. Tylko 99Euro.
https://shop.amsat-dl.org/produkt/s-band-sendemischer-fuer-eshail-2-amsat-phase-4a  |
| | |
| SP5MG | 26.03.2019 23:53:51 |
Grupa: Użytkownik
QTH: KO02LG - Warszawa
Posty: 1345 #2651346
Od: 2009-3-24
| LHCP + 90cm ok 2w i starczy , sygnał mocny oczywiście testy z okna z ręki .
Jutro muszę antenę zainstalować na stałe to zrobię pomiary .
_________________
Piotrek - SP5MG |
| | |
| usuniety20200328 | 27.03.2019 00:03:48 |
Grupa: Użytkownik
Posty: 467 #2651350
Od: 2011-3-18
UŻYTKOWNIK ZABLOKOWANY
Ilość edycji wpisu: 2 |
90 w pionie czy w poziomie? Bo już różnie widziałem podawanie średnicy.
Ale, ale. Przesunąłeś do tyłu mufę. Co było powodem? |
| | |
| SP5MG | 27.03.2019 07:14:17 |
Grupa: Użytkownik
QTH: KO02LG - Warszawa
Posty: 1345 #2651376
Od: 2009-3-24
| To pierwsze testy z okna po nocy , jak przykręcę antenę na stałe będę miał możliwość sprawdzenia w której pozycji będzie najlepszy sygnał . Teraz oświetlacz jest włożony na oko .Chodziło mi o przetestowanie samego mocowania oświetlacza .
Różne anteny mają różne mocowania czasami patyk i mocowanie są tak zrobione że słabo da się zainstalować moją puszkę z anteną
Ten czarny dla anten z okrągłym patykiem ( wysięgnikiem ) akurat jest idealny .
_________________
Piotrek - SP5MG |
| | |
| SP5ULN | 27.03.2019 08:00:40 |
Grupa: Użytkownik
QTH: Komorów KO02JD
Posty: 1422 #2651378
Od: 2013-1-10
| W tych oświetlaczach ważne jest to gdzie jest środek fazowy anteny. Swego czasu (budując właśnie oświetlacz helical do Eshaila) przekopałem literaturę i wyszło z tego że należy się go spodziewać w okolicach 2,5 cm nad reflektorem.
W sieci najwięcej informacji o takich oświetlaczach jest przy okazji wpisów o AO-40.
_________________
73! Piotr SP5ULN |
| | |
| SP5MG | 27.03.2019 09:37:19 |
Grupa: Użytkownik
QTH: KO02LG - Warszawa
Posty: 1345 #2651398
Od: 2009-3-24
| Są różne mocowania do konwerterów i trzeba do każdego dobrać odpowiednią odległość .
_________________
Piotrek - SP5MG |
| | |
| SQ3SWF | 27.03.2019 09:51:47 |
Grupa: Użytkownik
QTH: JO82LK (Poznań)
Posty: 512 #2651404
Od: 2013-5-6
|
Jak się nie ma pasującego oświetlacza, to trzeba mieć kolegę z drukarką 3d
_________________
Olgierd
SP3YOR - Klub Krótkofalowców w Poznaniu http://sp3yor.net | https://sat.sp3yor.net | SN7L: FB WWW | http://arr1.org
|
| | |
| usuniety20200328 | 27.03.2019 10:14:29 |
Grupa: Użytkownik
Posty: 467 #2651411
Od: 2011-3-18
UŻYTKOWNIK ZABLOKOWANY | SP5MG pisze: Są różne mocowania do konwerterów i trzeba do każdego dobrać odpowiednią odległość .
Szacun!  |
| | |
| sq2dk | 29.03.2019 11:06:10 |
Grupa: Użytkownik
Posty: 28 #2652085
Od: 2012-1-6
| Dzień dobry.
Na stronie http://www.sp2zie.pl/index.php/projekty/135-satelita-es-hail-2 zamieściłem artykuł o moich pierwszych próbach z nadawaniem do Es'Hail 2. Jako nadajnika używałem SDR Adalm Pluto i wzmacniaczy ze zmodyfikowanej karty sieciowej wi-fi i opisanego wcześniej w tym wątku wzmacniacza wifi 4W (praktycznie 1W). Antena paraboliczna około 1m i oświetlacz helikalny. Rezultaty zadowalające (szczegóły na stronie). Już moc około 100mW wystarczyło by do jako-takiej łączności fonicznej.
Pozdrawiam
Jędrzej SQ2DK |
| | |
| Electra | 16.04.2024 22:31:41 |
|
|
| | |
| SQ9MES | 29.03.2019 14:44:31 |
Grupa: Użytkownik
QTH: JO90SG89IF
Posty: 923 #2652137
Od: 2008-7-28
Ilość edycji wpisu: 1 | Witaj Jędrzeju:
cyt: Jak wspomniano uplink (czyli częstotliwość na której satelita odbiera) to okolice 2,4GHz, natomiast downlink (częstotliwość nadawcza satelity) leży w paśmie10.790GHz.
trzeba by poprawić, bo popełniłeś czeski błąd
nadajemy na 2,4GHz a odbieramy na 10,790GHz....
Downlink to odbiór
Uplink to transmisja
_________________
Icom-820H / Yaesu 857D / Alinco DJ-G7
HM TRV 1.2 GHz
QSO via SAT MARIUSZ
http://gumisiorek.blogspot.com/ |
| | |
| SQ8NXC | 29.03.2019 14:53:16 |
Grupa: Użytkownik
Posty: 188 #2652140
Od: 2008-10-5
| SQ9MES, ale gdzie ten błąd? Przecież to prawda, że satelita odbiera na 2,4G a nadaje na 10G.
_________________
Pozdrawiam, Mateusz SQ8NXC
|
| | |
| SQ9MES | 29.03.2019 14:55:24 |
Grupa: Użytkownik
QTH: JO90SG89IF
Posty: 923 #2652141
Od: 2008-7-28
Ilość edycji wpisu: 1 | SQ8NXC pisze:
SQ9MES, ale gdzie ten błąd? Przecież to prawda, że satelita odbiera na 2,4G a nadaje na 10G.
Oj Oj Mateusz  czy aby na pewno?
_________________
Icom-820H / Yaesu 857D / Alinco DJ-G7
HM TRV 1.2 GHz
QSO via SAT MARIUSZ
http://gumisiorek.blogspot.com/ |
| | |
| SQ8NXC | 29.03.2019 14:58:25 |
Grupa: Użytkownik
Posty: 188 #2652143
Od: 2008-10-5
Ilość edycji wpisu: 1 | Ale o co chodzi? Uplink do satelity jest na 2,4 GHz i tam satelita odbiera (a my nadajemy), natomiast downlink satelity jest na 10 GHz i tam satelita nadaje (a my odbieramy). Dalej nie widzę błędu.
edit:
No jeszcze parę dni temu jak do niego nadawałem to tak było, wątpie, że coś się zmieniło.
_________________
Pozdrawiam, Mateusz SQ8NXC
|
| | |
| sp7szg | 29.03.2019 14:58:30 |
Grupa: Użytkownik
QTH: JO91rq, Łódź
Posty: 100 #2652144
Od: 2011-9-25
| Jak zwykle, punkt widzenia zależy od punktu siedzenia, jeden siedzi na ziemi, drugi na satelicie.
Poproszę o nieobrażanie Czechów, w tym przypadku nie mają nic z tym wspólnego, a oba stwierdzenia są poprawne.
_________________
Andrzej, SP7SZG |
| | |
| SQ9MES | 29.03.2019 15:06:54 |
Grupa: Użytkownik
QTH: JO90SG89IF
Posty: 923 #2652146
Od: 2008-7-28
| Łomatko, no to błysnąłem po długiej przerwie
Teraz przeczytałem i załapałem sens wpisu...
Sorki
_________________
Icom-820H / Yaesu 857D / Alinco DJ-G7
HM TRV 1.2 GHz
QSO via SAT MARIUSZ
http://gumisiorek.blogspot.com/ |
| | |
| SP4SKN | 29.03.2019 15:07:56 |
Grupa: Użytkownik
Posty: 567 #2652147
Od: 2018-11-9
UŻYTKOWNIK ZABLOKOWANY | Za źródłem: https://amsat-uk.org/satellites/geo/eshail-2/ |
| | |
| SQ8NXC | 29.03.2019 15:11:05 |
Grupa: Użytkownik
Posty: 188 #2652148
Od: 2008-10-5
| SQ9MES pisze: Łomatko, no to błysnąłem po długiej przerwie
Teraz przeczytałem i załapałem sens wpisu...
Sorki
Luzik
_________________
Pozdrawiam, Mateusz SQ8NXC
|
| | |
| SP5MG | 29.03.2019 15:55:10 |
Grupa: Użytkownik
QTH: KO02LG - Warszawa
Posty: 1345 #2652164
Od: 2009-3-24
| ( natomiast downlink (częstotliwość nadawcza satelity) leży w paśmie10.790GHz )
10.489.550 - 10.499.000
_________________
Piotrek - SP5MG |
| | |
