Kenwood TS850s wymiana /Naprawa gniazda Słuchawkowego
T#680433
T#680433
#8404398 24.10.2026 22:21:31
Witam mam taki problem że rozleciało mi się gniazdo słuchawkowe 6.3mm Jack . dokładnie ułamała/ urwała się jedna blaszka w środku.
Objawia się to w ten sposób, że słyszę się tylko w jednej słuchawce.

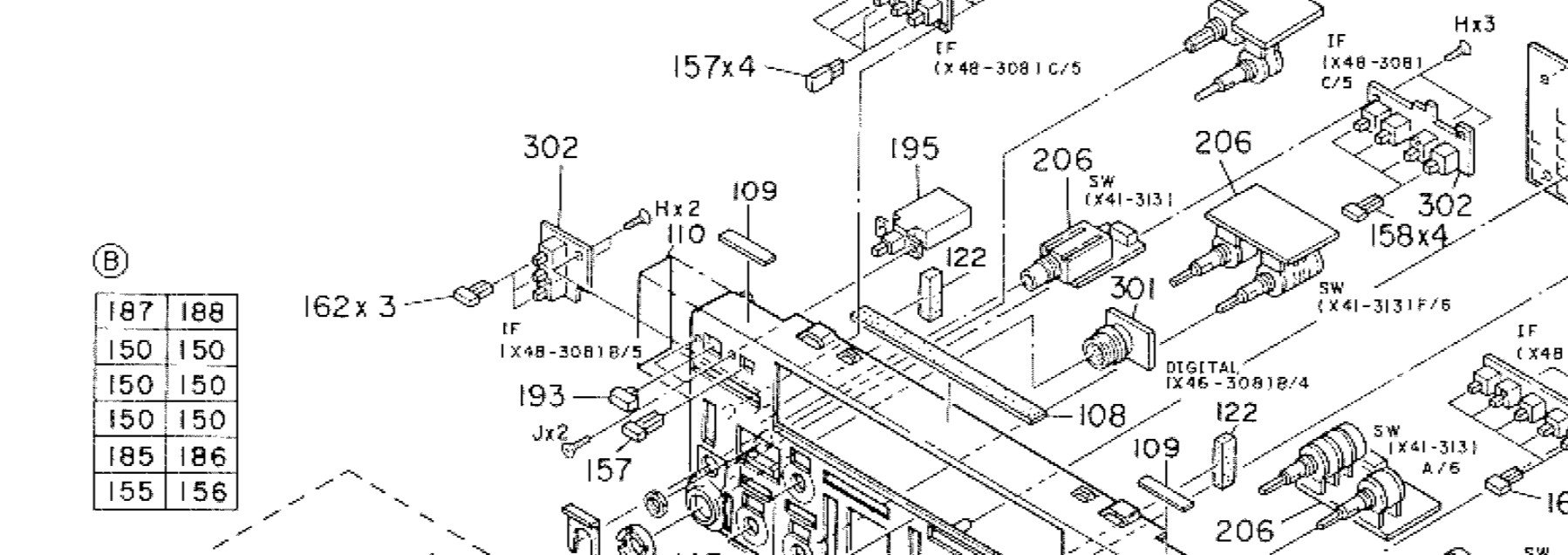

postanowiłem się dobrać do tego ale to nie takie proste , gniazdo raczej nie jest rozbieralne . Jest wprasowane jakoś w obudowe , dodatkowo ma jakąś małą płytkę PCB (X41-3130) z gniazdem gdzie wchodzą 3 kable . Biały czerwony i czarny. Początkowo myślałem że to jest tak że jest tam kanał 1 , kanał 2 i Masa.
WWW podpowiada inaczej, że w radiu wychodzi kabel mono do gniazda, i na gnieździe rozszyte jest to na kanał 1 i 2 a gniazdo jest z tak zwanym włącznikiem.
Dodatkowo drugi kabel to kabel z głośnika , który po zwarciu odpowiednio blaszek rozłącza głośnik zew. w radiu. no i Masa
o teraz mam takie 2 rozwiązania. W zasadzie są 3, ale 3 raczej odpada , wymiana tego gniazda na oryginał.
Rozwiązanie nr. 1 : Robię zworę na wtyku słuchawek czyli kanał 1 i kanał 2 łącze i wszystko gra , blaszka od wyłączania głośnika zew. działa bo rozłącza dźwięk.
Rozwiązanie nr. 2 : wyprowadzam te kable co idą na tą płytkę PCB , tylko że na zew: kupuję odpowiednie gniazdo z włącznikiem które corssuje dwa kanały ze sobą i dodatkowo jest z włącznikiem i i montuje to poza radiem.
Pytanie czy na pewno w tym radiu jest tak jak podpowiada www ? czy mogę zrobić połącznie na wtyczce od słuchawek ? nie uwalając niczego w radiu ?
https://zapodaj.net/plik-y5aSqUcsAR
https://zapodaj.net/plik-wm9qg8YBG7
Objawia się to w ten sposób, że słyszę się tylko w jednej słuchawce.
postanowiłem się dobrać do tego ale to nie takie proste , gniazdo raczej nie jest rozbieralne . Jest wprasowane jakoś w obudowe , dodatkowo ma jakąś małą płytkę PCB (X41-3130) z gniazdem gdzie wchodzą 3 kable . Biały czerwony i czarny. Początkowo myślałem że to jest tak że jest tam kanał 1 , kanał 2 i Masa.
WWW podpowiada inaczej, że w radiu wychodzi kabel mono do gniazda, i na gnieździe rozszyte jest to na kanał 1 i 2 a gniazdo jest z tak zwanym włącznikiem.
Dodatkowo drugi kabel to kabel z głośnika , który po zwarciu odpowiednio blaszek rozłącza głośnik zew. w radiu. no i Masa
o teraz mam takie 2 rozwiązania. W zasadzie są 3, ale 3 raczej odpada , wymiana tego gniazda na oryginał.
Rozwiązanie nr. 1 : Robię zworę na wtyku słuchawek czyli kanał 1 i kanał 2 łącze i wszystko gra , blaszka od wyłączania głośnika zew. działa bo rozłącza dźwięk.
Rozwiązanie nr. 2 : wyprowadzam te kable co idą na tą płytkę PCB , tylko że na zew: kupuję odpowiednie gniazdo z włącznikiem które corssuje dwa kanały ze sobą i dodatkowo jest z włącznikiem i i montuje to poza radiem.
Pytanie czy na pewno w tym radiu jest tak jak podpowiada www ? czy mogę zrobić połącznie na wtyczce od słuchawek ? nie uwalając niczego w radiu ?
https://zapodaj.net/plik-y5aSqUcsARhttps://zapodaj.net/plik-wm9qg8YBG7
#8404399 24.10.2026 22:53:16
Do radia producent polecał HS-5 lub HS-6. HS-5 mam i używam do innego modelu Kenwood. Ma wtyk typu jack 6,3mm mono.
Armand, SP3QFE, (SWL: SP3 27 235)
PS. Z osobami, które nie chcą mi się przedstwić (nawet prywatnie) i "ukrywają swoja toższamość" nie dyskutuję. Nie chcesz publicznie, to przedstaw się poza forum.
Do U want to be HAM? Remember: Play fair on the air.
PS. Z osobami, które nie chcą mi się przedstwić (nawet prywatnie) i "ukrywają swoja toższamość" nie dyskutuję. Nie chcesz publicznie, to przedstaw się poza forum.
Do U want to be HAM? Remember: Play fair on the air.
#8404418 25.10.2026 09:58:17
A nie lepiej wziąść schemat i zobaczyć jak i co jest podłączone ?.
wpis edytowany 25.10.2026 21:04:43
Kiedyś analfabeci stawiali 3 krzyżyki. Dzisiaj używają 8 gwiazdek!
#8404451 25.10.2026 21:04:07
Jak nie wiesz skąd braść to ci podpowiem ze z interneta.
Kiedyś analfabeci stawiali 3 krzyżyki. Dzisiaj używają 8 gwiazdek!
#8404453 25.10.2026 21:35:27

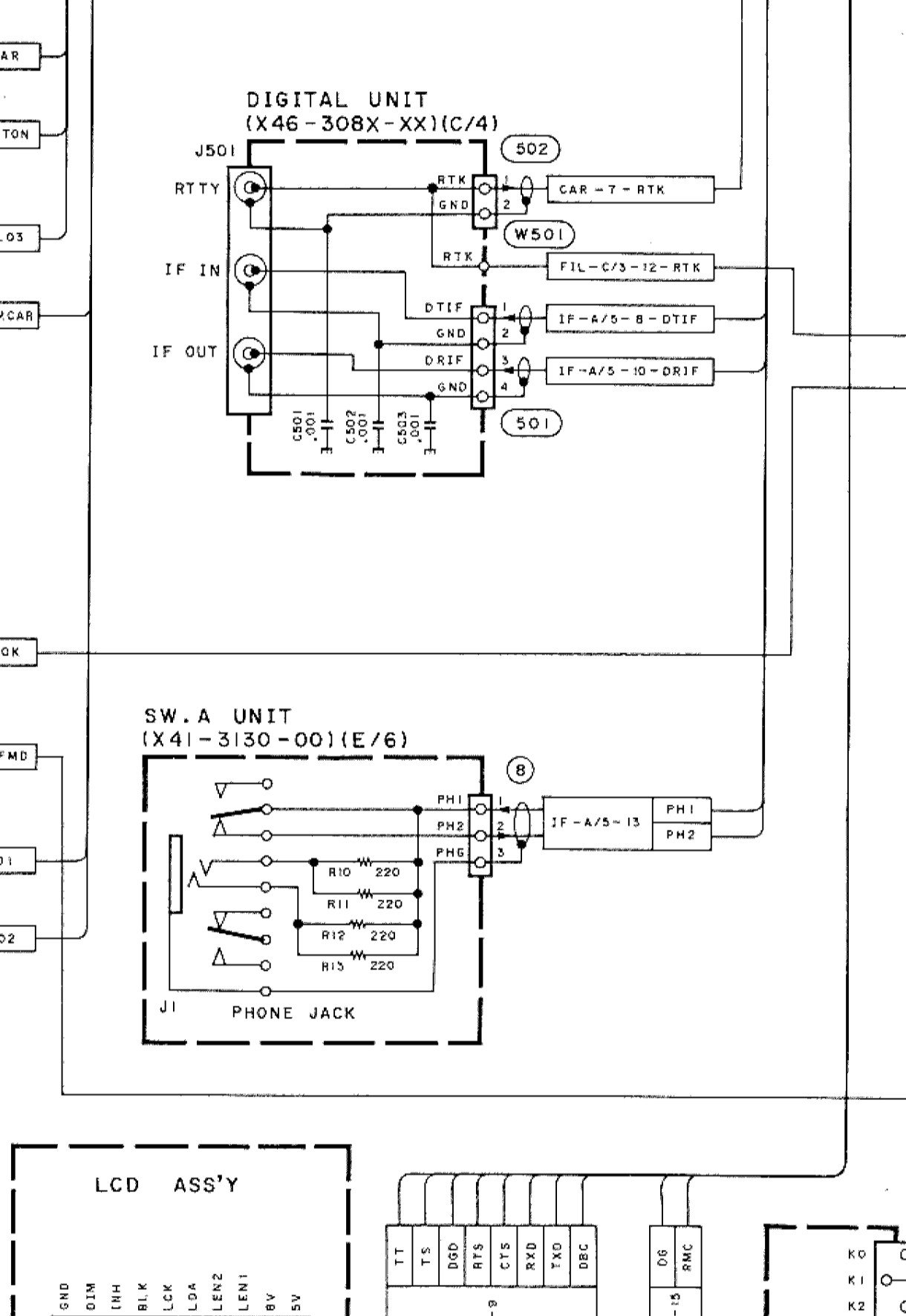

Może to o to Ci chodzi?
Armand, SP3QFE, (SWL: SP3 27 235)
PS. Z osobami, które nie chcą mi się przedstwić (nawet prywatnie) i "ukrywają swoja toższamość" nie dyskutuję. Nie chcesz publicznie, to przedstaw się poza forum.
Do U want to be HAM? Remember: Play fair on the air.
PS. Z osobami, które nie chcą mi się przedstwić (nawet prywatnie) i "ukrywają swoja toższamość" nie dyskutuję. Nie chcesz publicznie, to przedstaw się poza forum.
Do U want to be HAM? Remember: Play fair on the air.
#8404458 25.10.2026 23:08:53
Mam takie gniazdko z tą płytką - jak potrzebujesz to pisz na priv.
***** ***
Fan club TRX Digital 942.
Fan club TRX Digital 942.
#8404459 25.10.2026 23:10:50
P.S. sp4bf@wp.pl
Mam wiadro części to TS-850
Mam wiadro części to TS-850
wpis edytowany 25.10.2026 23:11:47
***** ***
Fan club TRX Digital 942.
Fan club TRX Digital 942.
