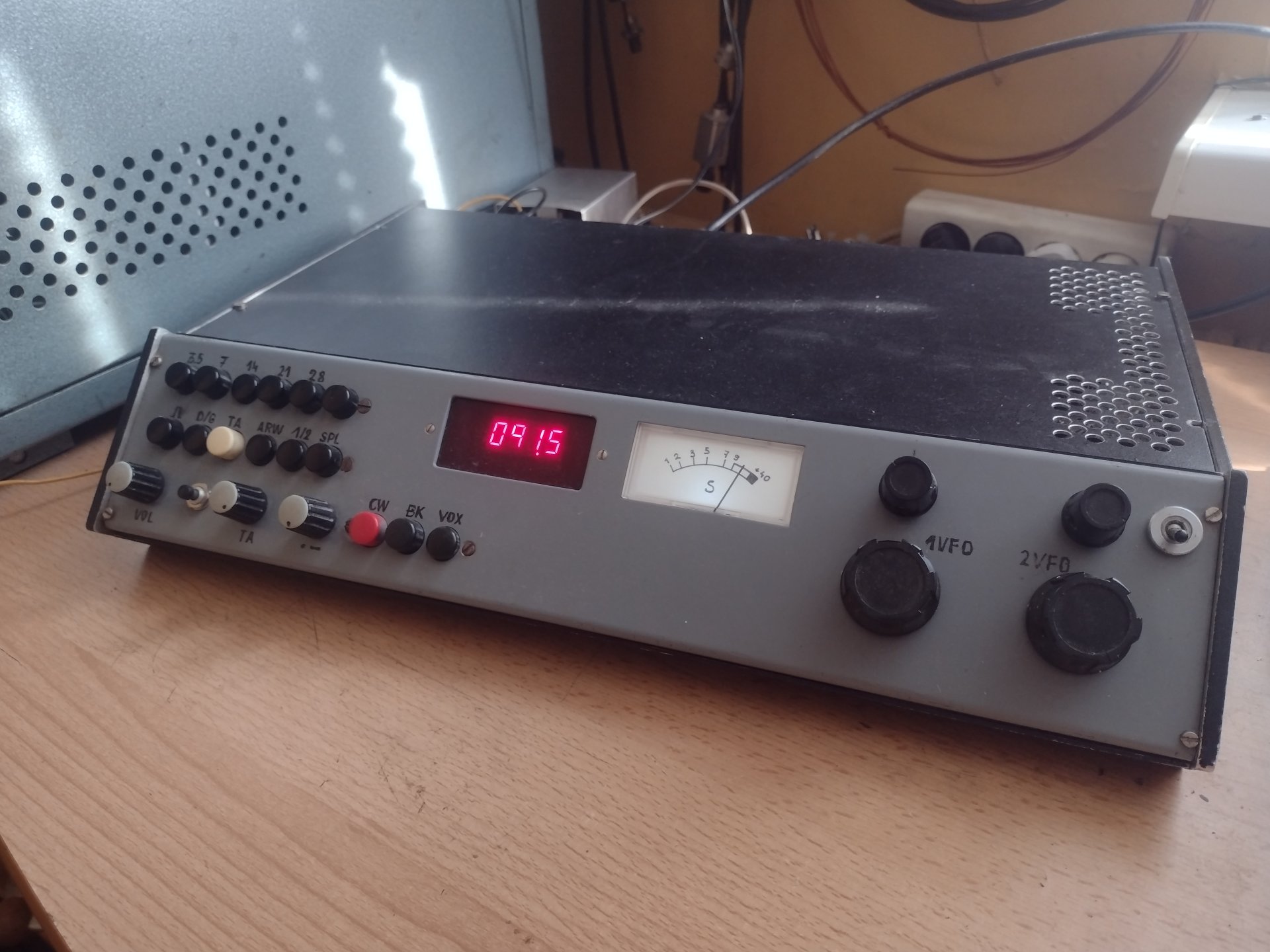

Macie tu zdjęcie pewnego TRX-a, zrobionego jakieś 40 lat temu. Obecnie, po ściągnięciu ze strychu i paru poprawkach jest używany do FT8. Ale mniejsza o to. Znacie konstrukcję, wszystko jedno czy fabryczną czy amatorską w której panel manipulatorów jest pochylony pod kątem ok. 45 st, pokrętła są umieszczone po lewej i po prawej i na takiej wysokości by łatwo było operować nimi lewą i prawą dłonią opartymi nadgarstkami o blat, a rzeczy wymagające patrzenia się na nie, jak miernik f czy S były po środku? Wszystko co ja widzę, ma przednią ścianę prostopadłą do blatu stołu w wyniku czego musisz pod TRX podkładać grubą książkę a np. pokrętło strojenia jest po środku i to tak wysoko że zamiast nadgarstków musisz opierać łokcie Kto to projektuje, na litość boską?

[quote=SP3RXO]

Fakt, ta konstrukcja jest prawie OK ale ma dwa drobne felery - jest za krótka i deczko za wysoka, dłonie już nie kontaktują się z blatem a a dole jest pasek z przyciskami który tam nie powinien być. Ale mój post był tylko żartobliwą prowokacją Choć nie zaprzeczycie że konstrukcje ze skośnym panelem czołowym to rzadkość.

Moja mutacja MBPTRX'a będzie miała odchylany wyświetlacz - gałki tuż nad stołem, to pół biedy.

Ten IC-7100 to ładny, dobry telefon. Moja babcia miała podobny..

Daj jakieś foto ze środka urządzenia - ciekawe co to jest, na podstawie czego zrobione?

Epoka tranzystorów i wczesnych TTL-i. Dziś to się wtyka antenę do procka a resztę dzierga programowo. Kiedyś wyglądało ładniej ale dziesiątki przeróbek zrobiło swoje

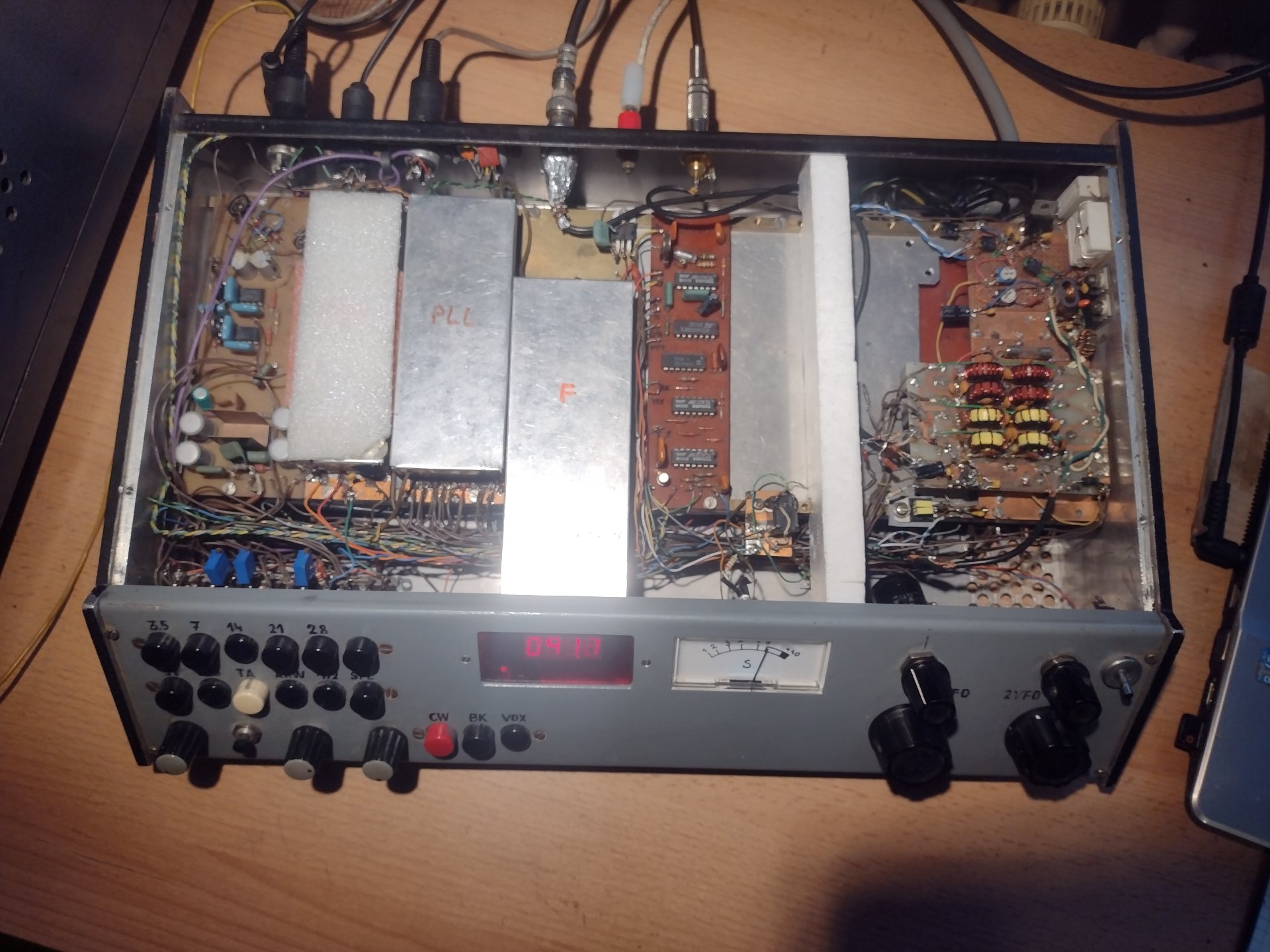

Widok z góry, od lewej: m.cz, VXO, PLL wg sp2hls, Miernik f, klucz i jakieś pomocnicze sprawy, PA 3 W i filtry wyjściowe.

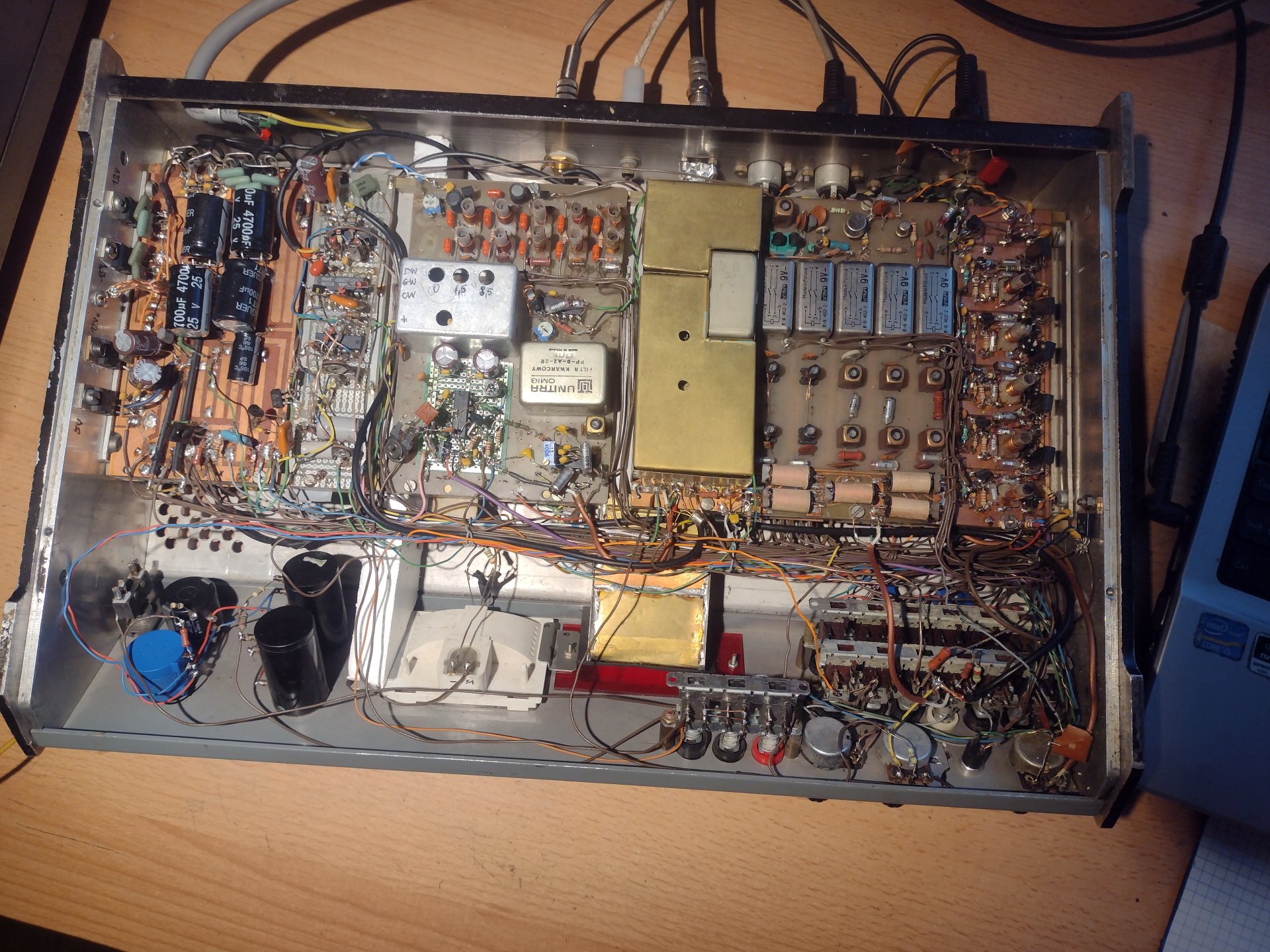

Widok z dołu, od lewej: zasilacz (kiedyś tam było nawet trafo sieciowe), jakieś tam ARW na op-ampach, wzbudnica filtrowa, p.cz, 1 mix z filtrami wejściowymi, 5 pasmowych VCO.
Na płycie czołowej: potencjometry 10-obrotowe strojenia, miernik S, isostaty do wszystkiego.

No nie ma co ładnie wykonane jak na tamte czasy...

A wiesz może kto to zbudował?

No ja Daaawno temu

solidna robota, gratulacje.

No Panie - szacun za taką robotę w tamtych czasach!

A swoją drogą ciekawe ile jeszcze takich ciekawych transceiverów i tak starannie wykonanych jeszcze pozostało z tamtych czasów?

A dziękuję. Fakt, czasy były dziwne. Gdy potrzebowałeś tranzystor, kawałek laminatu lub śrubkę M3, musiałeś sobie ukraść. Na szczęście, miałem gdzie A fuj... przyznawać się do takich rzeczy... Ale niech się młodzi uczą doceniać dzisiejsze czasy.

PS. Właśnie zrobiłem na 21 MHz DRC, 9T0MD na swoich 3 W FT8

Ja już miałem dużo łatwiej. Pierwsze radio jakie budowałem to był Bartek a ja byłem w technikum elektronicznym. Były lata 90-te. Dużo rzeczy można było już kupić a w szkole nauczyciele też pomagali w zdobywaniu nietypowych części...

Wygląda kozacko. Skąd brano podzespoły do takich urządzeń ? No że kradziono to wiadomo. Rynek zwłaszcza specjalnych podzespołów był raczej dla majętnych lub wybranych.

Ojtam ojtam... Fakt, z częściami elektronicznymi było ciężko, ale szło dostać to, czy tamto. Tylko trzeba było sporo zachodu. Przykładowo w 1985r (jeszcze w liceum) budowałem Bartka. Większość części było z wylutu, ze starych szpejów. Ale sporo rezystorów i potencjometrów kupiłem w Telpod na Zwierzynieckiej w Krakowie. TBA120S w sklepie elektronicznym w Rynku w Oświęcimiu, BUY52 w Krakowie w sklepie na 18 stycznia, przekaźniki MT6 w jakimś sklepie elektronicznym we Wrocławiu, jak byłem tam z ojcem. Natomiast filtr PP9A2, ojciec mi kupił w Katowicach w sklepie koło kina Rialto, (kupę kasy wtedy kosztował!). Kubki z rdzeniami od Libry wytargałem od kumpla ze starego TV, który miał w piwnicy. Płytki do Bartka zamówił i rozprowadzał oddział PZK w Katowicach.
Hahaha, nie to co dzisiaj - zamawiasz wieczorem w TME, a na drugi dzień puka do Ciebie kurier z częściami.
Ale za to jaka radocha wtedy była, jak coś się udało zdobyć i coś zbudować
Poza tym były jakieś tam giełdy elektroniczne. No i pamiętam jeździłem do Krakowa, do "Majsterka" na Podgórzu, gdzie można było dostać sporo fajnych części. Koledzy z Krakowa znali pewnie ten słynny sklep

Trudniej było zdobyć części niż zbudować całe urządzenie...Też pamiętam czasy kiedy większość części pochodziła z wylutu.

W tych mrocznych czasach kradziono z zakładów elektronicznych nie tylko pojedyncze komponenty ale całe moduły. Były sprzedawane na pokątnych giełdach np. przy Politechnice. Przedawnione grzechy. Ludzie chcieli mieć coś dla siebie a system to ograniczał przez nieudolność gospodarczą. Teraz mamy wszystko bez trudu

Ale nostalgia dopieka

człowiek szanował tych kupowali, sprzedawali i budowali. szanował i cenił też to co juz zbudowane lub półprodukty do dalszej budowy. w zasadzie każdy stan się liczył i choć często jakość była fatalna to jednak przedstawiała wartość lub zmuszała do rzeźby.
ludzie szanowali dobrą pracę i i kombinatorykę. spryt i przedsiębiorczość to była ważna cecha dla amatora.
