Znalazłem u siebie takie dwa moduły pochodzące z Ludowego Wojska Polskiego produkcji ZSRR.

Wejście i wyjście posrebrzane złącze UC1...

wygląda jak filtr na stubkach ćwierć lub półfalowych. Podłącz pod analizator i wyjdzie w praniu czy to forma BPF czy notch-a. Ale na 99.99% filtr

Aż się prosi, aby odkręcić te kilka śrubek i zobaczyć, co tam w środku.

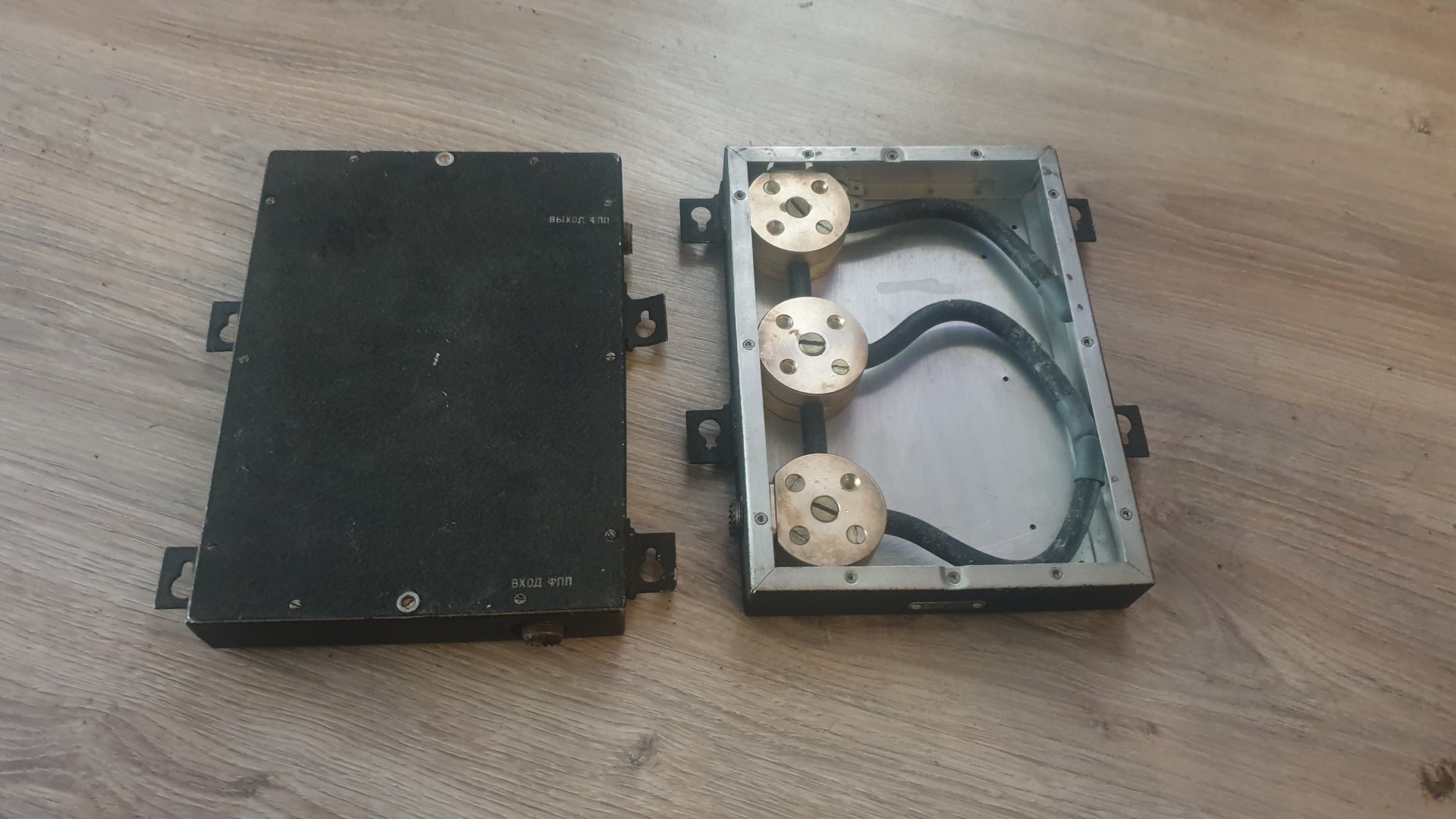

kilki to już odkręciłem, że by zdjąć obudowę. A w tych okrągłych toczonych elementach nic nie ma tylko łączenie koncentryków.
Też wydaje mi się że to jakieś filtry...

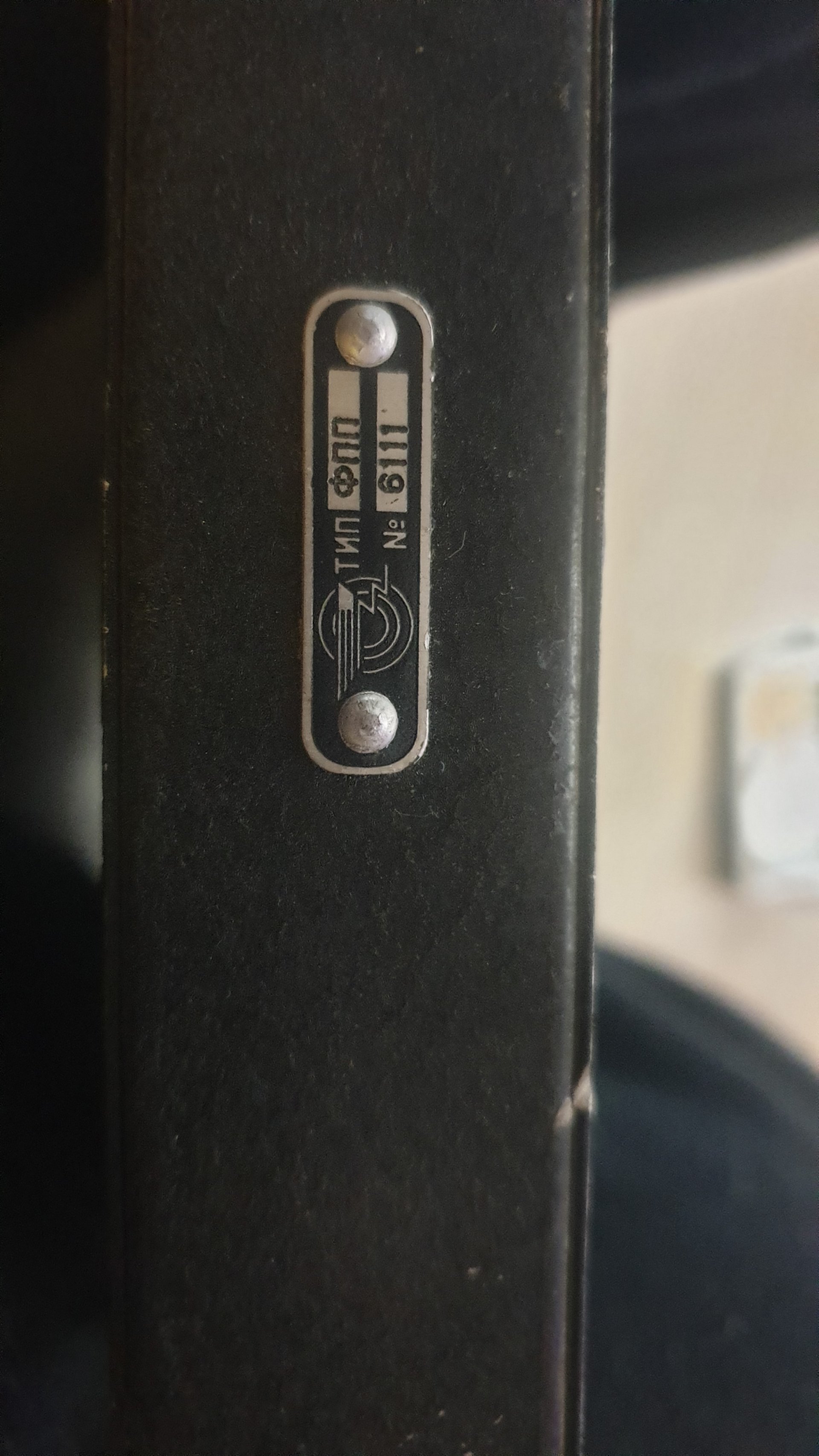

oznaczenie na boku:

Współosiowy filtr pasmowo-przepustowy RF do R405, R409 lub R140?

ФПП = фильтр подавления помех — filtr tłumienia zakłóceń (filtr przeciwzakłóceniowy)

Dzięki Panowie - już wszystko wiem. Teraz tylko wrzucić na analizator i sprawdzić gdzie to pracuje...

A w tych radiostacjach to był tylko jeden taki czy kilka różnych?

SP4BF pisze:

Dzięki Panowie - już wszystko wiem. Teraz tylko wrzucić na analizator i sprawdzić gdzie to pracuje...

Możesz oszacować bez i to szybko. Zmierz długość (pełną, od początku znajdującego się w bloczkach), ściągnij zaślepkę i zobacz czy lity dielektryk czy pianka (albo rozkręć te bloczki, będzie widać). Jak lity dielektryk to Vf okolice 0.66 można przyjąć, jak pianka 0.85, podziel tę zmierzoną długość przez Vf i pomnóż *4, będzie z grubsza środek pasma. Jak stuby otwarte na końcu (gdzie zaślepka) to notch, jak zwarte to forma bpf-a. To jeśli potraktować te stuby jako 1/4 lambda, ale on może też pracować wyżej, odwrotnie, na freq gdzie one będą 1/2 lambda.
