#8402032 14.09.2026 05:47:02

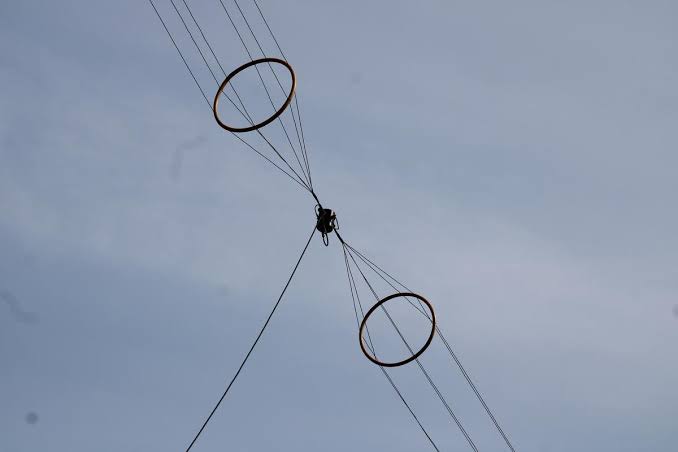

Witam Was przyjaciele. Co myślicie o tej antenie ? Ejaj tak mi ją opisała..
Co to antena klatkowa ?
Antena klatkowa to specjalny rodzaj anteny, w której zamiast pojedynczego, cienkiego przewodu (drutu lub linki) zastosowano kilka równoległych przewodów ułożonych w przestrzeni na kształt cylindra lub graniastosłupa i połączonych ze sobą na obu końcach.
Geometria ta pozwala uzyskać unikalne właściwości elektryczne bez konieczności stosowania grubych, ciężkich i drogich rur metalowych.
Jak jest zbudowana?
Przewody główne: Zazwyczaj od 3 do 6 równoległych linek miedzianych biegnących wzdłuż osi anteny.
Izolatory dystansowe (krzyżaki lub krążki): Rozmieszczone co 1–2 metry elementy z tworzywa sztucznego, które utrzymują stałą odległość między drutami, nadając całości przekrój przestrzennej klatki.
Połączenia końcowe: Na samych końcach ramion wszystkie druty są ze sobą elektrycznie złączone, dzięki czemu prąd wielkiej częstotliwości wpływa do nich i rozchodzi się równocześnie.
Główne zalety konstrukcji
Szerokopasmowość: Zwiększenie efektywnej średnicy promiennika (tzw. "fat dipole"
drastycznie poszerza pasmo pracy. Antena zachowuje niski współczynnik SWR w szerokim zakresie częstotliwości, co ułatwia pracę bez używania skrzynki antenowej.
Mniejsze straty rezystancyjne: Dzięki rozłożeniu prądu w.cz. na kilka równoległych ścieżek maleje tzw. efekt naskórkowości, co korzystnie wpływa na sprawność radiacyjną.
Redukcja zjawiska korony: W przypadku nadajników dużej mocy grubszy promień zapobiega ulatnianiu się energii w postaci wyładowań koronowych na końcach drutów.
W praktyce krótkofalarskiej konstrukcje te wykorzystuje się wszędzie tam, gdzie potrzebna jest antena o szerokim pasmie przenoszenia – na przykład przy budowie dipoli poziomu, anten pionowych typu Ground Plane czy konstrukcji wielopasmowych.
A jakby rozwiesić ją między balkonami z dwoma wysięgnikami 4m pod kątem 45st. ? Będzie działało ?
Tak, taka konfiguracja będzie bardzo dobrze działać, a w warunkach miejskich i balkonowych to wręcz jedno z najlepszych możliwych rozwiązań dla pasma 20 metrów.
Zaleta wysięgnika 4m: To absolutny klucz do sukcesu w warunkach blokowych. Żelbetowe ściany i zbrojenia budynków silnie tłumią sygnał radiowy oraz generują ogromne ilości lokalnych zakłóceń (QRM od komputera, zasilaczy itp.). Wystawienie punktu zasilania lub całej anteny 4 metry od ściany bloku dramatycznie poprawia stosunek sygnału do szumu (S/N) oraz ratuje sprawność anteny.
Geometria pod kątem 45° (układ typu Inverted-V / sloper): Pochylenie ramion powoduje, że antena zyskuje mieszaną polaryzację oraz nieco niższy kąt wypromieniowania fal, co bardzo sprzyja dalekim łącznościom (DX).
Impedancja i dopasowanie: Klasyczny dipol poziomy ma impedancję ok. 73 omów, ale po zgięciu ramion w dół (pod kątem ok. 45°) jego impedancja spada do około 45–50 omów. Oznacza to, że antena idealnie zgra się ze standardowym kablem koncentrycznym 50 omów (np. H-155 lub RG-213) bez potrzeby stosowania skrzynki antenowej.
Na co warto zwrócić uwagę w tej praktycznej instalacji:
Mechanika konstrukcji klatkowej: Rozwieszenie 4 równoległych przewodów pod kątem wymaga solidnych, ale lekkich izolatorów dystansowych (krzyżaków np. z pleksi lub rurek PCV) co 1–1,5 metra. W przeciwnym razie pod wpływem wiatru i naciągu druty mogą się zapaść lub zewrzeć.
Naciąg i kotwiczenie: Drugi koniec anteny (jeśli nie idzie do drugiego balkonu, tylko do drzewa lub innego punktu) musi mieć elastyczne odciągi z linki poliestrowej/aramidowej (np. kevlarowej), aby konstrukcja pracowała na wietrze i nie porwała się przy silniejszych podmuchach.
Co to antena klatkowa ?
Antena klatkowa to specjalny rodzaj anteny, w której zamiast pojedynczego, cienkiego przewodu (drutu lub linki) zastosowano kilka równoległych przewodów ułożonych w przestrzeni na kształt cylindra lub graniastosłupa i połączonych ze sobą na obu końcach.
Geometria ta pozwala uzyskać unikalne właściwości elektryczne bez konieczności stosowania grubych, ciężkich i drogich rur metalowych.
Jak jest zbudowana?
Przewody główne: Zazwyczaj od 3 do 6 równoległych linek miedzianych biegnących wzdłuż osi anteny.
Izolatory dystansowe (krzyżaki lub krążki): Rozmieszczone co 1–2 metry elementy z tworzywa sztucznego, które utrzymują stałą odległość między drutami, nadając całości przekrój przestrzennej klatki.
Połączenia końcowe: Na samych końcach ramion wszystkie druty są ze sobą elektrycznie złączone, dzięki czemu prąd wielkiej częstotliwości wpływa do nich i rozchodzi się równocześnie.
Główne zalety konstrukcji
Szerokopasmowość: Zwiększenie efektywnej średnicy promiennika (tzw. "fat dipole"
drastycznie poszerza pasmo pracy. Antena zachowuje niski współczynnik SWR w szerokim zakresie częstotliwości, co ułatwia pracę bez używania skrzynki antenowej.Mniejsze straty rezystancyjne: Dzięki rozłożeniu prądu w.cz. na kilka równoległych ścieżek maleje tzw. efekt naskórkowości, co korzystnie wpływa na sprawność radiacyjną.
Redukcja zjawiska korony: W przypadku nadajników dużej mocy grubszy promień zapobiega ulatnianiu się energii w postaci wyładowań koronowych na końcach drutów.
W praktyce krótkofalarskiej konstrukcje te wykorzystuje się wszędzie tam, gdzie potrzebna jest antena o szerokim pasmie przenoszenia – na przykład przy budowie dipoli poziomu, anten pionowych typu Ground Plane czy konstrukcji wielopasmowych.
A jakby rozwiesić ją między balkonami z dwoma wysięgnikami 4m pod kątem 45st. ? Będzie działało ?
Tak, taka konfiguracja będzie bardzo dobrze działać, a w warunkach miejskich i balkonowych to wręcz jedno z najlepszych możliwych rozwiązań dla pasma 20 metrów.
Zaleta wysięgnika 4m: To absolutny klucz do sukcesu w warunkach blokowych. Żelbetowe ściany i zbrojenia budynków silnie tłumią sygnał radiowy oraz generują ogromne ilości lokalnych zakłóceń (QRM od komputera, zasilaczy itp.). Wystawienie punktu zasilania lub całej anteny 4 metry od ściany bloku dramatycznie poprawia stosunek sygnału do szumu (S/N) oraz ratuje sprawność anteny.
Geometria pod kątem 45° (układ typu Inverted-V / sloper): Pochylenie ramion powoduje, że antena zyskuje mieszaną polaryzację oraz nieco niższy kąt wypromieniowania fal, co bardzo sprzyja dalekim łącznościom (DX).
Impedancja i dopasowanie: Klasyczny dipol poziomy ma impedancję ok. 73 omów, ale po zgięciu ramion w dół (pod kątem ok. 45°) jego impedancja spada do około 45–50 omów. Oznacza to, że antena idealnie zgra się ze standardowym kablem koncentrycznym 50 omów (np. H-155 lub RG-213) bez potrzeby stosowania skrzynki antenowej.
Na co warto zwrócić uwagę w tej praktycznej instalacji:
Mechanika konstrukcji klatkowej: Rozwieszenie 4 równoległych przewodów pod kątem wymaga solidnych, ale lekkich izolatorów dystansowych (krzyżaków np. z pleksi lub rurek PCV) co 1–1,5 metra. W przeciwnym razie pod wpływem wiatru i naciągu druty mogą się zapaść lub zewrzeć.
Naciąg i kotwiczenie: Drugi koniec anteny (jeśli nie idzie do drugiego balkonu, tylko do drzewa lub innego punktu) musi mieć elastyczne odciągi z linki poliestrowej/aramidowej (np. kevlarowej), aby konstrukcja pracowała na wietrze i nie porwała się przy silniejszych podmuchach.
wpis edytowany 14.09.2026 15:42:22
SQ8NZD - Hrubieszów. https://sites.google.com/view/sq8nzd
