Witam Was przyjaciele.

Czy taka antena ;
https://hamradioshop.pl/pl/anteny-stacjonarne-kf/5645-antena-kf-wielopasmowa-dipol-skrocony-o-dlugosci-145m-na-pasma-80m-40m-20m-300w-5903919557083.html

To dobry kompromis ? Chciałbym zrobić inverted V (takie ostre/skośne V) na wędce 8m i umiecić ją na przednio-prawym skraju balkonu. Zamierzam popracować na paśmie 3.7MHz a nie mogę, ponieważ moja BB7V sprawdza się od 7MHz w górę. Co o tym sądzicie ? Proszę o radę.. Aaa.. pytałem Ejaj i powiedziała, że sprawność 15 – 35% na 80m

pozdrawiam SQ8NZD.

PS. Na dachu nie mogę. Nie ma warunków, a i tak mam tam 2 anteny w/w i X-200 na 144-430MHz.

Hmmm, jakem ham jakieś 65 lat to jeszcze nie miałem anteny za pieniądze... Nie wiem jak takie anteny pracują

14.5m na 80 hehehehe. Powodzenia.
Szkoda na to pieniędzy i czasu.
M

Producent: https://www.sp1bks.pl/?p=productsMore&iProduct=291

Dodatkowo pasmo użytyczne na 80m i na 40 będzie bardzo wąskie z powodu skrócenia.

sp5it pisze:

14.5m na 80 hehehehe. Powodzenia.
Szkoda na to pieniędzy i czasu.
M

No to dawaj łooo lepsze rozwiązanie na moje balkonowe warunki.

nie ma lepszego, o tej długości antena i powieszona w taki sposób nie będzie pracować, stracisz pieniądzę, czas, a może nawet zapał
pasmo 80m to nie 2m gdzie wystawisz antenę na magnesie na parapecie i jakoś to będzie, mniej lub więcej ale będzie.
pasmo 80m to wymaga drutu albo przynajmniej wysokości. z pasmem 40m jest już trochę inaczej, łatwiej.

sp9wlc pisze:

nie ma lepszego, o tej długości antena i powieszona w taki sposób nie będzie pracować, stracisz pieniądzę, czas, a może nawet zapał
pasmo 80m to nie 2m gdzie wystawisz antenę na magnesie na parapecie i jakoś to będzie, mniej lub więcej ale będzie.
pasmo 80m to wymaga drutu albo przynajmniej wysokości. z pasmem 40m jest już trochę inaczej, łatwiej.

A tak zadałem pytanie w pierwszym poście. Może gdzieś w Świat Radyjo było, czy jakiś konstruktor wymyślił coś kompaktowego ??

Adrian gdyby tak się stało to ów człowiek został by okrzyknięty Bogiem
Fizyka w tym zakresie fal jest prosta, sukcesem jest długa antena, odpowiednio powieszona a jak ma przestrzeń wokół siebie to sukces murowany. można się pokusić wtedy o eksperymenty czy linka kevlarowa, pkl, drut z fosporobrązu czy drut nawojowy. ale warunek długośc, przestrzeń musi być zachowana
oczywiście są pewne kompromisy, np ostatnio opiewane endfedy, na pasmo 80m to jakies 42m i może działać jakoś, ale to kompromis.
Ty chcesz powiesić 14metrów drutu cztery cewki i pragniesz mieć efekt, tym bardziej powieszony przy ścianie bloku jak sądzę.
ta antena będzie słyszeć prawie każdą ładowarkę czy zasilacz impulsowy do ledów, komputera, telefonu, triaki podtrzymania telewizora.
jest po prostu za krótka i za blisko budynku. na dodatek złamana jako invertet V.

[sp9wlc] ... OK. Rozumiem. Dzięki.

Mam ten sam problem, a nawet u mnie wygląda to gorzej, bo wszystkie anteny mam na balkonie i coraz częściej nachodzi mnie myśl, aby zrezygnować z dolnych pasm. Powód - co byś nie powiesił /postawił w obrębie balkonu będzie mało skuteczne i będzie zbierać cały szum elektromagnetyczny z budynku. Jedyne co z drutów może zadziałać to prawilny (nie skrócony) endfed z przeciwwagą, ale trzeba mieć ten drugi punkt do zawieszenia. Ja nie mam. No i są (teoretycznie) mag-loopy strojące na 80 m, ale to będzie drogie rozwiązanie i mimo wysokiej dobroci dużo mniej skuteczne od pełnowymiarowego dipola czy delty.

Jakby nie kombinował - trudna sprawa, ale życzę rozwiązania problemu.

sq8nzd pisze:


sp5it pisze:

14.5m na 80 hehehehe. Powodzenia.
Szkoda na to pieniędzy i czasu.
M


No to dawaj łooo lepsze rozwiązanie na moje balkonowe warunki.

Na balkonie wiesza się pranie. (O ile regulamin wspólnoty nie zabrania)

Zrób kilka panoramicznych zdjęć bloku i otoczenia. Podaj czy i do jakich miejsc na gruncie masz wyłączny dostęp. Który balkon i okna twoje. Usytuowanie względem stron świata. Czy w pobliżu są inne punkty zaczepienia (bloki na ogół nie stoją samotnie) itd., wtedy będzie można doradzić coś konkretnego. Mówisz że masz BB7V, no to może należałoby się zastanowić czemu nie działa na 3,5. Jaki masz SWR? ewent. jakie inne zastrzeżenia?

sp5it pisze:


sq8nzd pisze:


sp5it pisze:

14.5m na 80 hehehehe. Powodzenia.
Szkoda na to pieniędzy i czasu.
M


No to dawaj łooo lepsze rozwiązanie na moje balkonowe warunki.
Na balkonie wiesza się pranie. (O ile regulamin wspólnoty nie zabrania)

to prawda są regulaminy mieszkaniowe, które zabraniają wieszania bielizny (czasem nawet wyszczególnione że chodzi o dolną cześć bielizny) od strony wejściowej bloku.

Koledzy podpowiadają najróżniejsze rzeczy, ja Ci podpowiem że przy antenie iV kąt rozwarcie ramion jest pomiędzy 90 a 120 stopni.
Ważne a może nawet bardzo ważne.
_______________
Greg SP2LIG

W mojej ocenie sprawność anteny na paśmie 80m na poziomie 20-30% nie jest dramatem. Dramatem są zakłócenia lokalne ograniczające odbiór. Gdy z anteny oddamy te 20-30W ten sygnał u korespondentów będzie całkiem OK. Przecież na pasmach są aktywne stacje terenowe pracujące z pełnego dipola taką mocą i da się z nimi zrobić łączność. Szału nie będzie, zawodów nie wygrasz, ale łączności da się zrobić.
Sławek sq2hcz

sp3nyi pisze:

Mówisz że masz BB7V, no to może należałoby się zastanowić czemu nie działa na 3,5. Jaki masz SWR? ewent. jakie inne zastrzeżenia?

Bo to sztuczne obciążenie a nie antena. Na rezystorze na dzień dobry odkłada się połowa mocy.
M

Nim wydasz niemałe pieniądze na coś o małej skuteczności , proponuje zrobić podobną antenę i przekonać się czy warto.

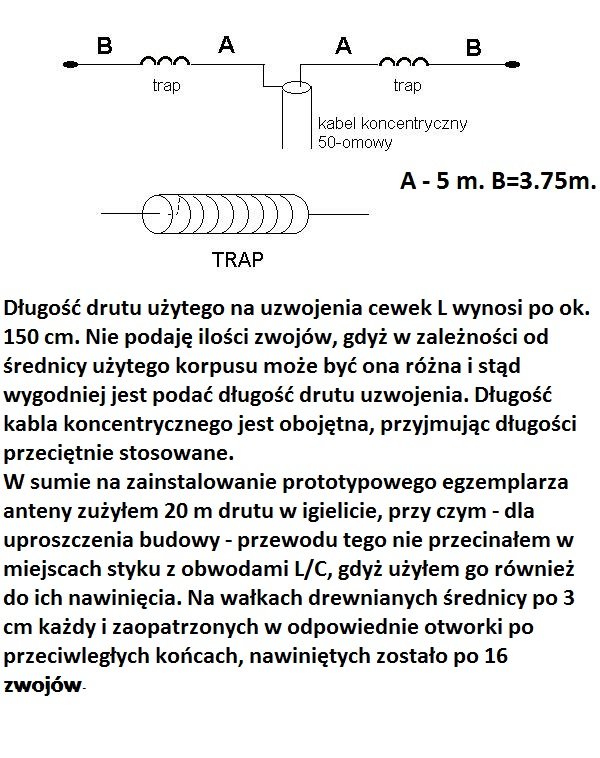

Tu masz opis anteny kol. Zbyszka SP8HR (SK) , opis chyba oryginalny.

Jeśli tylko balkonowe warunki, to może zastanów się nad pętlową. Sprawność co prawda bardzo mała, wykonanie niełatwe, ale przynajmniej szumów i śmieci elektrycznych będzie mniej. Osobiście nie próbowałem, ale są takie stosowane. Np:

https://sp6pnz.optizon.net/pnz1/index.php/antena-mpam.html
https://www.aa5tb.com/loop.html

73!
Jurek

Możesz pociągnąć drut od balkonu do czegośtam?
Drut fosforobrązowy 0.3mm i robisz endfeda. Cienkie to, mało kto zauważy.
Ewentualnie LW i skrzynka automatyczna przy balustradzie.
I taka antena ci polata na 80m i na innych pasmach na których BB jest po prostu nędzna.
M
