VSS pisze:


SP3AKM pisze:

DfPlayer będzie najlepszym rozwiązaniem, ja u siebie zastosowalem




Taki właśnie player jest na pokładzie.
na filmie podaję jakie płytki wykorzystuję.
wszystko na razie jest na pająku, prace trwają.

Witam Cię o Arturze

baardzo dawno mnie tu nie było i widzę że popełniłeś zacny projekt.

Ja tu widzę dwie rzeczy wymagające zastanowienia:

1. Czy nie boisz się wpływu przemiennika na użyte moduły (RF)
2. Czy nadal mają sens przemienniki analogowe (zdaje się masz bardziej równy teren tam u Ciebie - no gór to tam nie ma)

73
Świątecznie pozdrawiam
Adam

sp9acq pisze:


Witam Cię o Arturze

baardzo dawno mnie tu nie było i widzę że popełniłeś zacny projekt.

Ja tu widzę dwie rzeczy wymagające zastanowienia:

1. Czy nie boisz się wpływu przemiennika na użyte moduły (RF)
2. Czy nadal mają sens przemienniki analogowe (zdaje się masz bardziej równy teren tam u Ciebie - no gór to tam nie ma)

73
Świątecznie pozdrawiam
Adam

1. Jeszcze nie testowałem na "żywym organizmie". Wkrótce na biurku złożę z dwóch motoroli przemiennik i popatrzę jak się będzie zachowywać.

2. Mają, ten projekt powstał spontanicznie po dwóch telefonach od kolegów z Bydgoszczy i Łodzi z pytaniem o sterownik przemiennika. Jak w ciągu miesiąca dwie osoby pytają o potrzebę takiego urządzenia to znaczy, że jest zapotrzebowanie. Zresztą to taka chęć odświeżenia projektu z 1997 roku robionego jeszcze na 89C2051
A może i w Krakowie podmienicie mój 25 letni sterownik na coś nowego?

Lepiej później niż wcale uruchomić się w tryb programowania
Kiedyś była moda na raportowanie sygnału sygnału przychodzącego.
CW tu albo fonią jak chyba w Świdnicy.

sq6ade pisze:

Lepiej później niż wcale uruchomić się w tryb programowania
Kiedyś była moda na raportowanie sygnału sygnału przychodzącego.
CW tu albo fonią jak chyba w Świdnicy.

Jest taki plan ale musze podłączyć ADC do motoroli i czytać RSSI, na playerze MP3 będę komunikaty.
Wkrótce...

Polecam TF-16P. Ma sterowanie UARTEM , klawiaturą A/D ma slot na uSD oraz opcję odczytu z pendrive. Ma też na pokładzie mały wzmacniacz m.cz. do głośniczka. Dostępny też korektor barwy dźwięku oraz regulacja głośności. Daje też sygnał zajętości na pinie oraz ma 2 piny I/O. Genialny samograj za 10 zeta.

sq6ade pisze:

Polecam TF-16P. Ma sterowanie UARTEM , klawiaturą A/D ma slot na uSD oraz opcję odczytu z pendrive. Ma też na pokładzie mały wzmacniacz m.cz. do głośniczka. Dostępny też korektor barwy dźwięku oraz regulacja głośności. Daje też sygnał zajętości na pinie oraz ma 2 piny I/O. Genialny samograj za 10 zeta.

poczytaj na poprzedniej stronie, pisałem, że taki bedę używać.

Nic nie szkodzi. Moduł jest taki fajny że warto polecać N razy.
Zrobiłem na nim BARDZO wiele różnych urządzeń. Bezawaryjny. Właściwie
tylko raz była awaria ale to przez zalanie wodą.
Ciekawe że nie ma na pokładzie rezonatora xtal.
Może ma jakieś PLL z generatorem RC.

P.s.
Bywało że "nie widział" nowszych kart uSD.

https://youtube.com/shorts/h9LILYcAyzk?si=9UHPQdTf04XB7SqN
Moj sterownik na arduino i dfplayer. CW jest plikiem audio, jak na pierwsze testy wyszedł dobrze, ale po wpisie Artura zrezygnowałem z budowy swojego i wykorzystam gotowca &#128512,

Oj 6 lat temu lansowałem że odporny na dostrojenie w -40C 😸

https://youtu.be/crO-Ft7heLk?si=dnjewjbt3QU_Dnj7

sq6ade pisze:

Oj 6 lat temu lansowałem że odporny na dostrojenie w -40C &#128568,

https://youtu.be/crO-Ft7heLk?si=dnjewjbt3QU_Dnj7

dobry pacjent, zimno go nie rusza!

Dziś wykonałem pomiary napięć na wyjściu RSSI w motoroli GM900 w zależności od poziomu sygnału wejściowego w wartościach skali S w raportach radioamatorskich. Będzie to służyć do wyświetlania poziomu sygnału na WWW a docelowo na informowaniu głosem na przemienniku. Sygnał podawany z analizatora radiokomunikacyjnego Motorola R2670, napięcie mierzone miernikiem SANWA MIER-PC7000. Wartości powinny być zbliżone w innych modelach radiotelefonów motorola. W programie będzie miejsce na wpisanie wartości poszczególnych poziomów w skali S aby każdy mógł dopasować do swojego radiotelefonu.

Jaka jest róznica między tym projektem, a znanym juz od dawna oprogramowaniem OpenRepeater na platformę Raspbeberry Pi, na którym zbudowanych jest wiele przemienników analogowych FM?

SP4I pisze:

Jaka jest róznica między tym projektem, a znanym juz od dawna oprogramowaniem OpenRepeater na platformę Raspbeberry Pi, na którym zbudowanych jest wiele przemienników analogowych FM?

nie potrzeba raspberry pi

VSS pisze:


SP4I pisze:

Jaka jest róznica między tym projektem, a znanym juz od dawna oprogramowaniem OpenRepeater na platformę Raspbeberry Pi, na którym zbudowanych jest wiele przemienników analogowych FM?


nie potrzeba raspberry pi

Czyli mowa tu o projekcie sterownika, który zaoszczędzi nam jakieś 100 zł z kosztu budowy kompletnego przemiennika? To trochę jak wyważanie już otwartych drzwi. Ale wierzę, że jest w tym projekcie dużo więcej zalet i różnic, których nie wymieniłeś. Będę obserwował

SP4I pisze:


Czyli mowa tu o projekcie sterownika, który zaoszczędzi nam jakieś 100 zł z kosztu budowy kompletnego przemiennika? To trochę jak wyważanie już otwartych drzwi. Ale wierzę, że jest w tym projekcie dużo więcej zalet i różnic, których nie wymieniłeś. Będę obserwował

moja odpowiedź była lekko dowcipna i zachęcająca do dyskusji. OR znam ale chciałem zbudować coś naprawdę niskobudżetowego i pobierającego niewiele prądu. będę działał, zobaczymy co wyjdzie na końcu.

SP4I pisze:


Czyli mowa tu o projekcie sterownika, który zaoszczędzi nam jakieś 100 zł z kosztu budowy kompletnego przemiennika? To trochę jak wyważanie już otwartych drzwi. Ale wierzę, że jest w tym projekcie dużo więcej zalet i różnic, których nie wymieniłeś. Będę obserwował

Tu jest chyba odwrotnie ,) VSS daje rowerek tam gdzie wystarcza rowerek - żeby nie odpalać samolotu po bułki z rana. Logika przemiennika nie wymaga gigaherców ani gigabajtów (co nie znaczy, że nie można).

VSS pisze:

moja odpowiedź była lekko dowcipna i zachęcająca do dyskusji. OR znam ale chciałem zbudować coś naprawdę niskobudżetowego i pobierającego niewiele prądu. będę działał, zobaczymy co wyjdzie na końcu.

Kibicuję po cichu. Później moznaby go spróbować dla sportu odpalić na nRF, to jest bardzo energooszczędne a może ogarnie.

Z mojego doświadczenia, i subiektywnej opinii rpi jest dobre, ale do zwykłego zastosowania jest przerostem, dlatego powstają takie projekty.

ver 1.11 z dnia 06.01.2026:

-poprawiono aby układ ruszał również bez potrzeby łączenia z wifi, po utracie wifi pracuje dalej. jak układ ruszy bez wifi po pojawieniu się sieci łączy się automatycznie.

-dioda sygnalizująca połączenie z wifi mruga z częstotliwością 1Hz

-poprawiono generację tonu przed wyłączeniem przemiennika - można zmienić częstotliwość.


dopisałem kolejny moduł który będzie wykorzystywany do pomiaru RSSI, SWR i napięcia zasilania.

Przetwornik ADC 16-bit 4 kanały ADS1115 https://pl.aliexpress.com/item/1005006143923238.html


cały kod na stronie https://sp3vss.eu/sterownik-przemiennika/

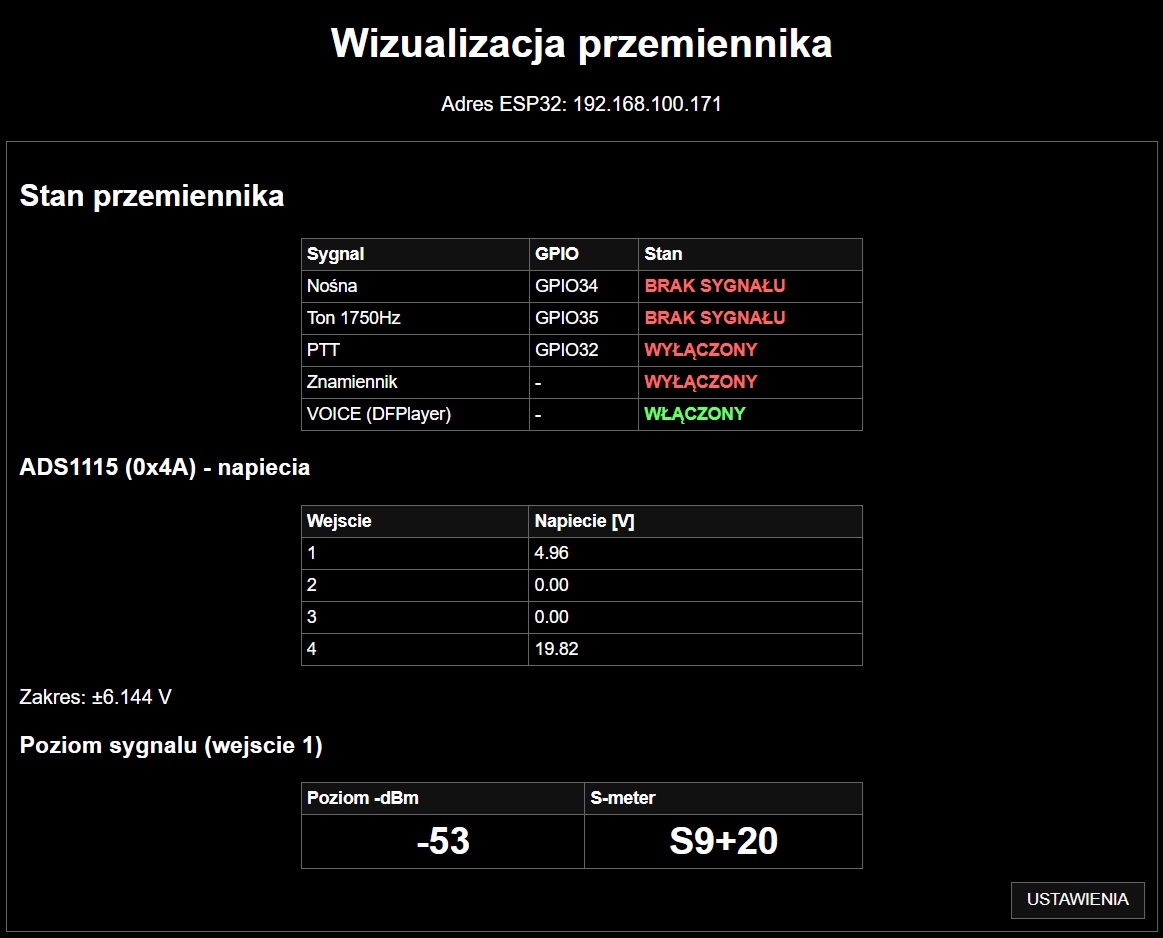

ver 1.12 z dnia 08.01.2026:

-dołożono obsługę po i2c modułu przetwornika ADS1115

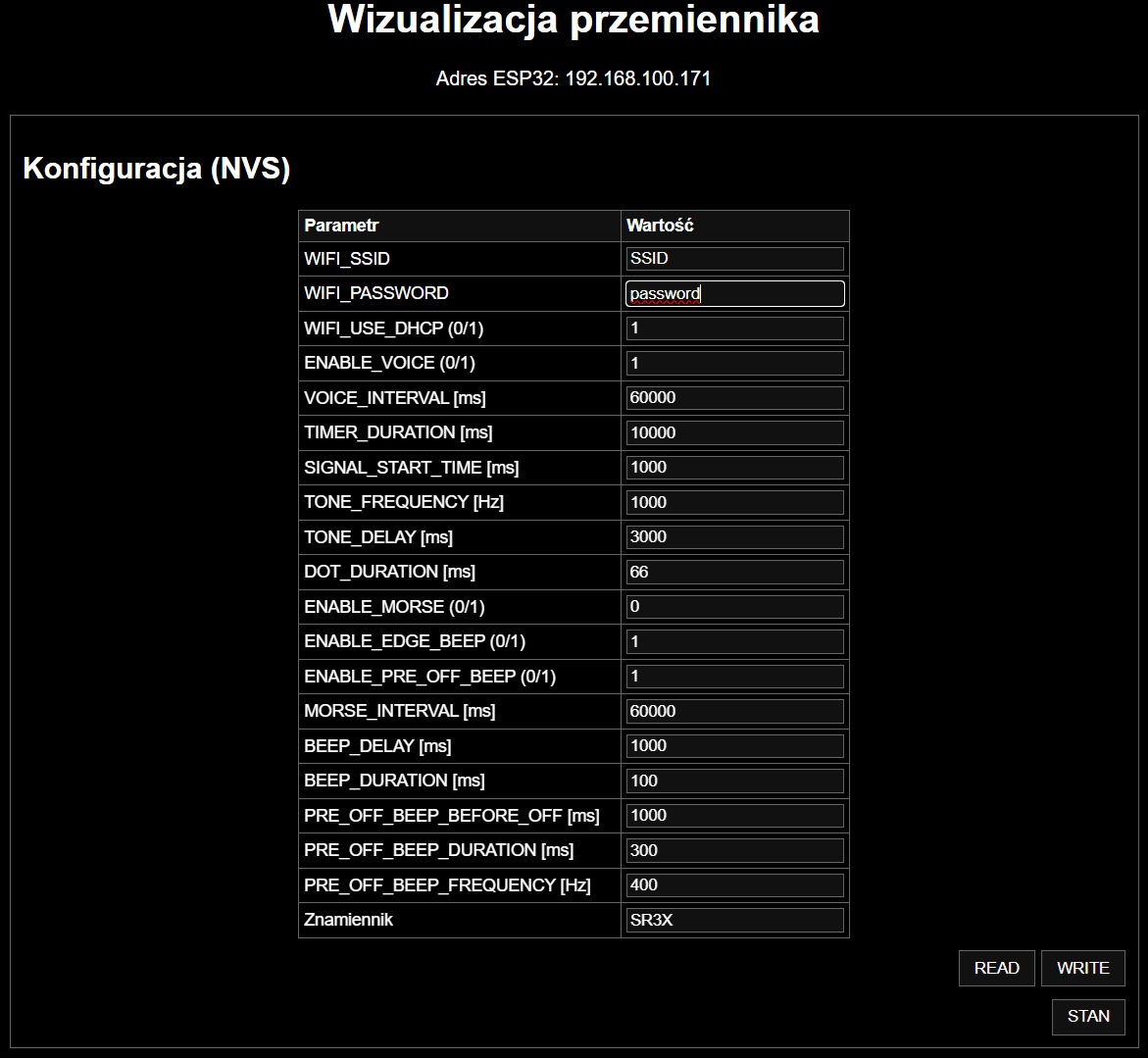

-podzielono stronę WWW na dwie osobne strony: stan przemiennik i ustawienia, dodano przyciski przełączające pomiędzy stronami.
-zmieniono tło na czarne, tekst na biało, wycentrowano tabele.
-na stronie www stanu przemiennika dołożono tabelę z pomiarami napięć z ADS1115
-umieszczono tabelę z pomiarem poziomu RSSI i przeliczeniem na poziom sygnału w skali S-metra

cały kod na stronie https://sp3vss.eu/sterownik-przemiennika/

VSS pisze:


SP4I pisze:


Czyli mowa tu o projekcie sterownika, który zaoszczędzi nam jakieś 100 zł z kosztu budowy kompletnego przemiennika? To trochę jak wyważanie już otwartych drzwi. Ale wierzę, że jest w tym projekcie dużo więcej zalet i różnic, których nie wymieniłeś. Będę obserwował


moja odpowiedź była lekko dowcipna i zachęcająca do dyskusji. OR znam ale chciałem zbudować coś naprawdę niskobudżetowego i pobierającego niewiele prądu. będę działał, zobaczymy co wyjdzie na końcu.

ESP ma jeszcze ta zaletę, że można puścić balonem z mniejszą ilością helu ,) a na gruncie odpalić beacon BT LE.
